Cẩm Nang Toàn Diện Về Spring Loaded Check Valve: Giải Pháp Chống Chảy Ngược Chuẩn Kỹ Thuật

Spring Loaded Check Valve – giải pháp ngăn dòng chảy ngược

Một hệ thống bơm đang vận hành hoàn toàn ổn định, nhưng ngay khi máy bơm đột ngột dừng lại, hàng loạt rắc rối bắt đầu phát sinh: nước quay ngược dòng, áp suất thay đổi chóng mặt, máy bơm bị tác động ngược chiều quay, và đường ống xuất hiện tình trạng dòng chảy ngược liên tục. Trong nhiều hệ thống có quy mô lớn, sự cố này còn có thể phát sinh các đợt tăng áp hoặc xung chấn thủy lực nguy hiểm.

Đó chính là thời điểm spring loaded check valve khẳng định vai trò tối quan trọng của mình trong việc kiểm soát động lực học dòng chảy.

Thiết bị này sử dụng lực đàn hồi của lò xo để hỗ trợ đóng van một cách chủ động, giúp hạn chế triệt để dòng chảy ngược và đưa đĩa van trở về trạng thái niêm phong an toàn ngay khi điều kiện dòng chảy không còn duy trì.

Để hiểu sâu hơn về thiết bị này, chúng ta sẽ cùng phân tích chi tiết về cấu trúc cơ khí, nguyên lý vận hành, các dòng sản phẩm phổ biến, thông số cracking pressure cốt lõi, phương pháp lựa chọn kỹ thuật cũng như những so sánh thực tế với dòng van lá lật truyền thống.

Kiến thức nền

Spring Loaded Check Valve là gì?

Spring loaded check valve là dòng van một chiều sử dụng lực đàn hồi của lò xo để giữ bộ phận đóng van ở trạng thái mặc định đóng, đồng thời hỗ trợ van sập đóng nhanh chóng khi lưu lượng dòng chảy giảm sút hoặc đảo chiều.

Khi áp suất ở phía đầu vào (upstream) đủ lớn để chiến thắng lực cản của lò xo và các ma sát liên quan, van sẽ mở ra cho phép lưu chất đi qua; ngay khi điều kiện áp suất đó mất đi, lò xo lập tức đẩy bộ phận đóng trở lại bề mặt làm kín (seat) để ngăn chặn dòng chảy ngược.

Để thuận tiện trong việc tra cứu tài liệu kỹ thuật quốc tế và trong nước, thiết bị này còn được biết đến qua các tên gọi tương đương: spring check valve, spring-loaded non-return valve, van một chiều lò xo hay van một chiều có lò xo.

Lưu ý chuyên môn: Không nên quy chụp tất cả các dòng spring loaded check valve đều có chung một cấu tạo hình học. Trên thực tế, có rất nhiều thiết kế đa dạng dựa trên các cơ chế đĩa van (disc), nấm van (poppet), piston hoặc cơ cấu nâng (lift mechanism).

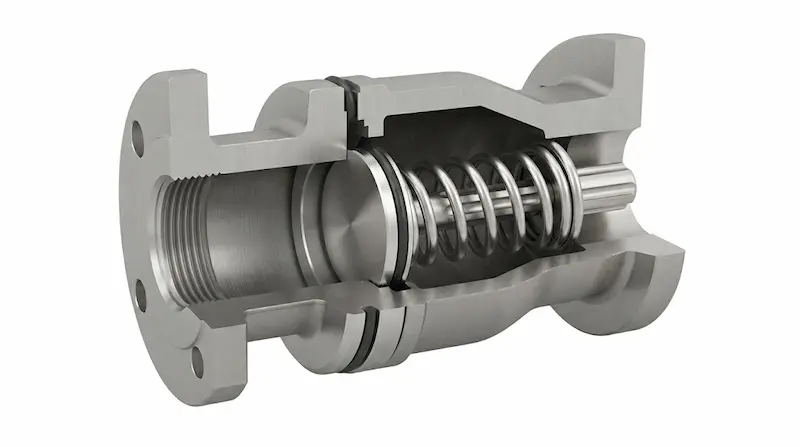

Cấu tạo của spring loaded check valve

Về mặt cấu trúc cơ khí, một thiết bị tiêu chuẩn được cấu thành từ 6 bộ phận cốt lõi:

1. Valve body (Thân van): Khung chịu lực chính chứa các linh kiện bên trong và kết nối trực tiếp với đường ống hệ thống.

2. Disc / Poppet (Đĩa van / Nấm van): Bộ phận chuyển động trực tiếp đóng hoặc mở đường dẫn lưu chất.

3. Spring (Lò xo): Linh kiện quan trọng tạo ra lực đàn hồi chủ động giúp đóng van nhanh chóng.

4. Valve seat (Bề mặt làm kín): Vị trí tiếp xúc khít giữa đĩa van và thân van nhằm hạn chế tối đa rò rỉ khi đóng.

5. Guide (Trục dẫn hướng): Định tâm giúp đĩa/poppet di chuyển mượt mà dọc theo trục mà không bị lệch tâm.

6. Seal / Gasket (Gioăng làm kín): Đảm bảo độ kín tuyệt đối tùy theo chủng loại môi chất và nhiệt độ vận hành.

Mô hình dòng chảy cơ bản diễn ra theo thứ tự:  Điểm khác biệt lớn nhất của dòng van này so với các loại khác chính là sự can thiệp trực tiếp của lực lò xo vào chu trình đóng van.

Phân tích chuyên sâu

Nguyên lý hoạt động của spring loaded check valve

Chu trình làm việc của van được chia thành 3 trạng thái rõ rệt:

• Trạng thái 1 – Không có dòng chảy: Lò xo luôn duy trì lực nén ép chặt đĩa/poppet vào bề mặt seat. Lúc này, van hoàn toàn ở trạng thái đóng.

• Trạng thái 2 – Dòng chảy đúng chiều: Khi áp suất đầu vào tăng lên tạo ra chênh áp thắng được lực nén của lò xo, trọng lượng đĩa van và các lực ma sát cản trở, đĩa/poppet sẽ dịch chuyển khỏi vị trí ban đầu. Van mở ra, cho phép môi chất lưu thông thông suốt qua hệ thống.

• Trạng thái 3 – Dòng chảy giảm hoặc đảo chiều: Khi áp suất chênh lệch suy yếu, lực đàn hồi của lò xo lập tức đẩy đĩa/poppet quay trở lại ép chặt vào seat. Van đóng kín, chặn đứng dòng chảy ngược hướng.

Nhờ cơ chế này, van không phụ thuộc hoàn toàn vào trọng lực, giúp spring loaded check valve có thể lắp đặt linh hoạt theo nhiều hướng không gian khác nhau tùy thuộc vào từng model cụ thể.

Cracking Pressure là gì và tại sao quan trọng?

Cracking pressure (áp suất mở cửa van) là mức chênh áp tối thiểu cần thiết ở đầu vào để bắt đầu làm dịch chuyển bộ phận đóng, khiến van mở ra theo thông số kiểm định của nhà sản xuất.

Hiểu một cách đơn giản, khi áp suất chênh lệch chưa đủ lớn để vượt qua lực giữ của lò xo, van vẫn giữ nguyên trạng thái đóng. Khi đạt đúng ngưỡng này, van bắt đầu hé mở.

Thông số này đóng vai trò cực kỳ quan trọng:

• Nếu cracking pressure quá cao: Sẽ tạo ra mức tổn thất áp suất lớn (pressure drop), làm suy giảm lưu lượng thực tế và buộc máy bơm phải làm việc trong điều kiện bất lợi hơn.

• Nếu cracking pressure quá thấp: Không phải lúc nào cũng là tối ưu, vì có thể dẫn đến hiện tượng dao động đóng mở liên tục (chatter) hoặc không đáp ứng đúng yêu cầu kiểm soát dòng chảy của hệ thống.

Các thuật ngữ ngữ nghĩa liên quan trực tiếp bao gồm: cracking pressure, reseating pressure, pressure drop, differential pressure và flow rate.

Các loại spring loaded check phổ biến

Tùy theo cấu trúc cơ cấu cơ khí bên trong, thị trường hiện chia thành các dòng chính:

1. Spring-loaded poppet check valve: Kết hợp nấm van (poppet), lò xo và seat. Thiết kế gọn gàng, tốc độ đóng cực nhanh, phù hợp cho nhiều ứng dụng công nghiệp.

2. Spring-loaded piston check valve: Sử dụng piston di chuyển theo trục thẳng đứng, mang lại kết cấu vững chắc và kiểm soát dòng chảy rất ổn định.

3. Inline spring check valve: Dòng chảy đi thẳng theo trục của thân van, ưu điểm là kết cấu thẳng hàng, kích thước gọn, tối ưu cho các không gian lắp đặt hẹp.

4. Spring-loaded wafer check valve: Dạng wafer mỏng gọn, kẹp chặt giữa hai mặt bích đường ống.

5. Spring-loaded lift check valve: Đĩa/piston di chuyển theo phương nâng hạ lên xuống để đóng mở đường dòng.

So sánh

Spring Loaded Check vs Swing Check Valve

Insight chuyên gia: Không có dòng van nào luôn tối ưu hơn hoàn toàn. Spring loaded check mang lại lợi thế vượt trội khi hệ thống đòi hỏi cơ cấu đóng chủ động bằng lò xo và kích thước gọn gàng; trong khi swing check valve lại phù hợp khi cần một thiết kế kết cấu đơn giản cho các đường ống lưu lượng lớn.

Thông số kỹ thuật cần quan tâm khi chọn spring loaded check

Để tối ưu hóa hiệu quả đầu tư và vận hành thương mại, việc lựa chọn bắt buộc phải căn cứ vào 9 thông số kỹ thuật then chốt:

1. Size / DN: Kích thước danh nghĩa (ví dụ: DN15, DN25, DN50, DN100...).

2. Pressure rating: Định mức chịu áp (ví dụ: PN10, PN16, PN25, Class 150...).

3. Cracking pressure: Mức chênh áp mở van đặc trưng của dòng lò xo.

4. Maximum working pressure: Áp suất làm việc tối đa cho phép của hệ thống.

5. Flow rate: Lưu lượng yêu cầu đi qua, cần đối chiếu với biểu đồ tổn thất áp suất (pressure drop).

6. Temperature: Giới hạn nhiệt độ làm việc (cực kỳ quan trọng khi dùng cho nước nóng, hơi nước, dầu hoặc khí nén).

7. Material: Vật liệu chế tạo thân van (Đồng, Inox, Gang xám, Gang cầu, Thép carbon hoặc Nhựa kỹ thuật).

8. Connection: Kiểu kết nối đường ống (Ren, mặt bích, hàn socket hoặc wafer).

9. Media: Đặc tính môi chất vận chuyển (Nước, không khí, khí nén, dầu, hóa chất).

Tuyệt đối không lựa chọn van chỉ dựa vào mỗi kích thước DN của đường ống.

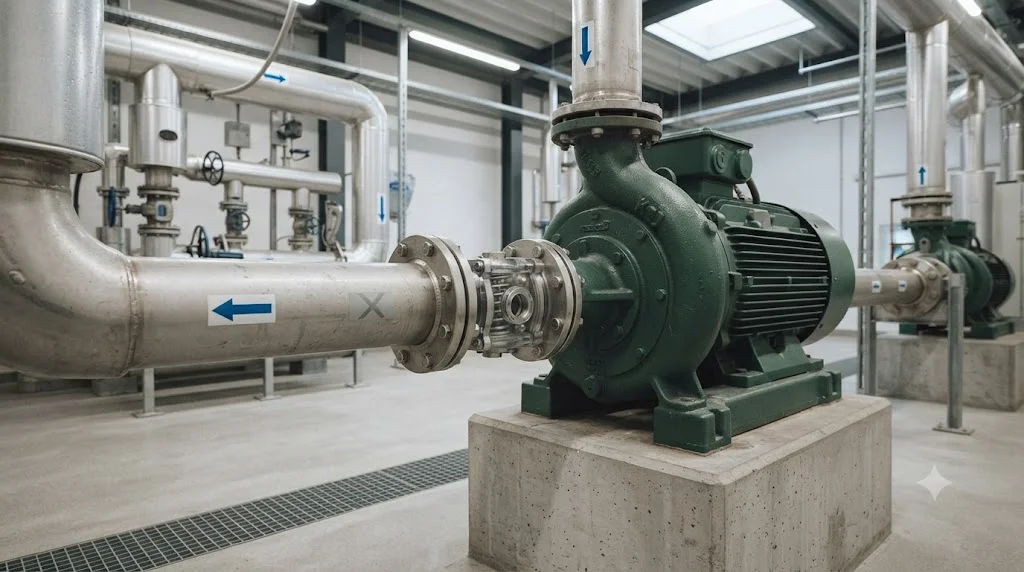

Ứng dụng thực tế

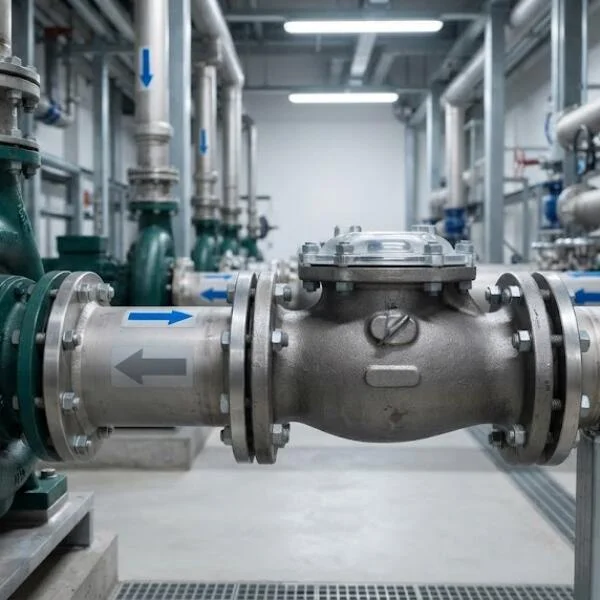

Spring Loaded Check được sử dụng ở đâu?

• Hệ thống máy bơm: Lắp đặt trực tiếp để ngăn chặn tình trạng nước quay ngược lại làm quay ngược cánh bơm khi ngắt điện.

• Hệ thống cấp nước dân dụng và công nghiệp: Kiểm soát dòng chảy một chiều ổn định cho các tòa nhà và nhà máy.

• Hệ thống HVAC: Điều tiết các mạch nước nóng hoặc nước lạnh tuần hoàn tùy theo sơ đồ thiết kế.

• Hệ thống khí nén và khí kỹ thuật: Các model chuyên dụng chịu áp cao cho môi trường khí và gas.

• Hệ thống xử lý nước và hóa chất: Chống chảy ngược trong các tuyến ống công nghệ khắt khe.

Luôn phải kiểm tra kỹ khả năng tương thích (compatibility) giữa vật liệu thân van, gioăng làm kín và đặc tính hóa học của môi chất trước khi tiến hành lắp đặt.

7 sai lầm khi chọn và lắp spring loaded check

1. Chọn sai cracking pressure: Dẫn đến việc van không mở hết công suất hoặc gây tổn thất áp suất quá mức cho hệ thống bơm.

2. Chỉ nhìn kích thước DN mà bỏ qua flow rate: Khiến van bị thắt cổ chai, làm giảm nghiêm trọng lưu lượng dòng chảy.

3. Không kiểm tra áp suất rơi (Pressure drop): Gây sụt áp bất ngờ trên tuyến ống truyền tải.

4. Chọn sai vật liệu chế tạo: Ví dụ như dùng mác inox không phù hợp với môi trường hóa chất hoặc nước nhiễm mặn gây ăn mòn nhanh chóng.

5. Không kiểm tra nhiệt độ vận hành: Bỏ qua giới hạn chịu nhiệt của gioăng làm kín khi ứng dụng cho nước nóng hoặc hơi.

6. Lắp ngược hướng dòng chảy: Quên quan sát mũi tên chỉ hướng (flow arrow) đúc nổi trên thân van.

7. Dùng check valve để giải quyết các vấn đề sai chức năng: Nhầm tưởng van một chiều có thể làm nhiệm vụ điều áp, giảm áp hoặc kiểm soát xung chấn (pressure reducing/control).

Hướng dẫn / Checklist

Checklist chọn spring loaded check

Trước khi đặt hàng thiết bị, bạn cần xác định đầy đủ các yếu tố kỹ thuật sau:

•  Đặc tính môi chất (Media)

•  Đường kính danh nghĩa DN

•  Lưu lượng dòng chảy yêu cầu (Flow rate)

•  Áp suất làm việc thực tế (Working pressure)

•  Áp suất tối đa của hệ thống

•  Mức áp suất mở van (Cracking pressure)

•  Định mức chịu áp (Pressure rating / PN)

•  Nhiệt độ vận hành (Temperature)

•  Vật liệu thân van (Body material)

•  Vật liệu gioăng làm kín (Seat/seal material)

•  Kiểu kết nối đường ống (Connection)

•  Hướng lắp đặt dự kiến

•  Không gian không gian lắp đặt thực tế

•  Các tiêu chuẩn kỹ thuật bắt buộc của dự án

Cách lắp spring loaded check đúng kỹ thuật

Quy trình thi công tiêu chuẩn:

• Xác định chuẩn xác hướng di chuyển của dòng chảy trong hệ thống.

• Kiểm tra kỹ lưỡng mũi tên chỉ hướng (flow arrow) khắc trên thân van.

• Vệ sinh thật sạch sẽ đường ống, loại bỏ hoàn toàn mạt hàn và rác thô.

• Tuyệt đối không để dị vật lọt kẹt vào khu vực bề mặt làm kín của valve seat.

• Đảm bảo các đầu kết nối ren hoặc mặt bích khớp chuẩn kỹ thuật.

• Không siết lực quá mức khi thực hiện kết nối ren để tránh nứt vỡ thân van.

• Bố trí khoảng không gian hợp lý để thuận tiện cho việc bảo trì định kỳ sau này.

• Tiến hành kiểm tra rò rỉ toàn tuyến sau khi hoàn tất lắp đặt.

• Đo đạc kiểm tra mức tổn thất áp suất trong điều kiện vận hành thực tế.

Đối với các hệ thống áp lực cao hoặc hóa chất nguy hiểm, quá trình thi công và kiểm tra phải do đội ngũ kỹ thuật có chuyên môn thực hiện.

FAQ về spring loaded check valve

Spring loaded check là gì?

Đây là dòng van một chiều sử dụng cơ cấu lò xo để hỗ trợ giữ van đóng và đưa đĩa van trở về bề mặt làm kín ngay khi dòng chảy giảm hoặc đảo chiều.

Spring loaded check hoạt động như thế nào?

Dòng chảy tạo ra chênh áp đủ lớn sẽ chiến thắng lực nén của lò xo để mở van. Khi chênh áp này suy giảm, lò xo tự động đẩy bộ phận đóng quay về vị trí seat để chặn dòng ngược.

Cracking pressure của spring loaded check là gì?

Đó là mức chênh lệch áp suất tối thiểu ở đầu vào cần thiết để làm van bắt đầu mở theo thông số kiểm định của nhà sản xuất.

Spring loaded check valve khác swing check valve thế nào?

Spring loaded check dùng lực lò xo để đóng chủ động và linh hoạt tư thế lắp; trong khi swing check valve sử dụng đĩa bản lề lật theo trọng lực và dòng chảy.

Làm sao để chọn đúng spring loaded check ?

Bạn cần đồng bộ các thông số gồm DN, lưu lượng, áp suất làm việc, cracking pressure, định mức PN, nhiệt độ, môi chất, vật liệu và kiểu kết nối thực tế.

Chọn đúng spring loaded check cho hệ thống

Tóm lại, spring loaded check là giải pháp kỹ thuật tối ưu để kiểm soát dòng chảy một chiều, trong đó lực lò xo đóng vai trò chủ động hỗ trợ quá trình đóng van nhanh chóng. Việc nắm bắt thông số cracking pressure cùng các yếu tố về lưu lượng, áp suất, nhiệt độ và môi chất sẽ giúp bạn tránh khỏi những sai lầm tốn kém trong quá trình vận hành.
