Chõ Hút Nước: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

Trong các hệ thống hạ tầng thủy lực và máy bơm cấp nước, sự cố mất nước mồi hay rác thải xâm nhập làm kẹt cánh bơm luôn là nỗi ám ảnh lớn nhất của người vận hành. Hiện tượng chạy khô do tụt nước trong đường ống hút không chỉ khiến máy bơm hoạt động kém hiệu quả mà còn gây cháy động cơ, hư hỏng phớt làm kín trong thời gian ngắn. Để khắc phục triệt để rủi ro này, việc lắp đặt một cụm rọ bơm nước chuẩn kỹ thuật ở đầu đường ống hút được xem là giải pháp bắt buộc giúp duy trì áp suất chân không, giữ trọn lượng nước mồi và bảo vệ an toàn cho thiết bị bơm.

Chõ Hút Nước Là Gì?

Chõ hút nước (còn gọi là van chân, rọ bơm hay foot valve) là một loại van một chiều đặc biệt tích hợp lưới lọc rác, được lắp đặt ở vị trí thấp nhất của đường ống hút máy bơm, có chức năng giữ nước mồi không bị chảy ngược lại bể chứa và ngăn chặn rác bẩn đi vào lòng bơm.

Vai Trò Và Đặc Điểm Cấu Tạo Của Rọ Bơm

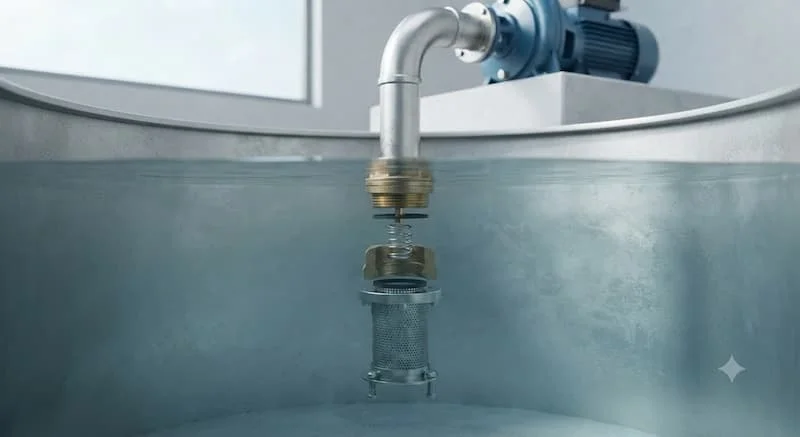

Trong một hệ thống bơm thủy lực, thiết bị này đóng vai trò như một "người giữ cổng" ở phần đáy đường ống. Nó đảm nhận đồng thời hai nhiệm vụ quan trọng: giữ lại toàn bộ cột nước trong ống hút sau khi ngắt máy bơm và lọc sạch các tạp chất thô trong nguồn nước.

Khác với các dòng van một chiều tiêu chuẩn lắp ở đoạn ống nằm ngang hay nằm đứng trên mặt đất, rọ bơm nước luôn làm việc trong trạng thái ngập hoàn toàn dưới môi chất lỏng. Cấu tạo của nó là sự kết hợp cơ khí thông minh giữa một cụm van một chiều lò xo (hoặc van lá lật) và một lồng lưới lọc bao bọc bên ngoài.

Nguyên Lý Hoạt Động Của rọ bơm nước

Cơ chế vận hành của thiết bị hoàn toàn tự động, phụ thuộc vào sự chênh lệch áp suất khi máy bơm khởi động hoặc dừng lại:

• Khi máy bơm khởi động: Động cơ tạo ra một lực hút chân không bên trong đường ống. Áp lực âm này cùng với lực đẩy của dòng nước phía dưới bể chứa sẽ thắng lực nén lò xo (hoặc trọng lực của đĩa van), đẩy đĩa van mở ra. Nước đi qua lưới lọc, chảy qua lòng van và đi thẳng vào buồng bơm.

• Khi máy bơm ngừng hoạt động: Lực hút chân không biến mất. Trọng lượng của cột nước dồn ngược xuống kết hợp với lực nén chủ động của lò xo sẽ ngay lập tức ép chặt đĩa van vào vành tựa (seat). Dòng nước bị chặn lại hoàn toàn, duy trì trạng thái ngập nước cho toàn bộ ống hút.

• Cơ chế loại bỏ tạp chất: Trong suốt quá trình hút nước, lưới lọc bên ngoài đóng vai trò như một màng ngăn cơ học, chặn đứng bùn đất, sỏi đá, rác thải, cặn bẩn không cho xộc vào làm kẹt đĩa van hoặc phá hỏng cánh quạt bơm.

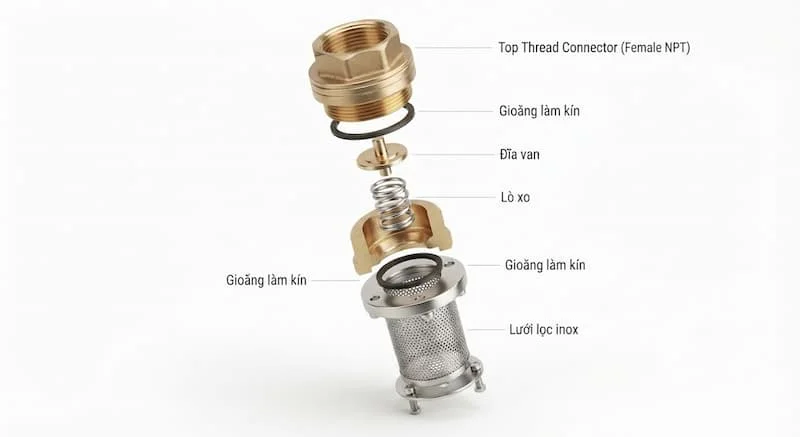

Cấu Tạo Chi Tiết Của rọ bơm nước

Một cụm rọ bơm tiêu chuẩn được cấu thành từ các chi tiết cơ khí chính xác sau:

• Thân chõ: Phần vỏ chịu lực đúc bằng gang, inox, đồng hoặc nhựa, có nhiệm vụ chứa đĩa van và kết nối với đường ống.

• Lưới lọc (Rọ lọc): Bao quanh phần đầu vào của van, gia công đục lỗ hoặc dệt bằng sợi inox/nhựa với mật độ mắt lưới tối ưu để cản rác nhưng không làm giảm lưu lượng hút.

• Đĩa van (Cánh van): Chi tiết chuyển động trực tiếp đóng hoặc mở luồng nước, thường làm bằng inox, đồng hoặc gang bọc cao su để tăng độ kín.

• Lò xo phản hồi: Được làm từ inox không gỉ, giúp đẩy đĩa van khép đóng nhanh chóng ngay khi áp lực hút sụt giảm.

• Gioăng làm kín (Gasket/O-ring): Đệm cao su EPDM, NBR hoặc PTFE tạo độ kín tuyệt đối giữa đĩa van và vành tựa, ngăn rò rỉ nước mồi.

• Đầu nối kết nối: Chân ren (cho các kích thước nhỏ) hoặc mặt bích tiêu chuẩn (cho các đường ống công nghiệp lớn).

Các Loại rọ bơm nước Phổ Biến Trên Thị Trường

Tùy thuộc vào môi trường nước, công suất máy bơm và kiểu đường ống, van chân được chia thành nhiều chủng loại:

Phân Loại Theo Vật Liệu Chế Tạo

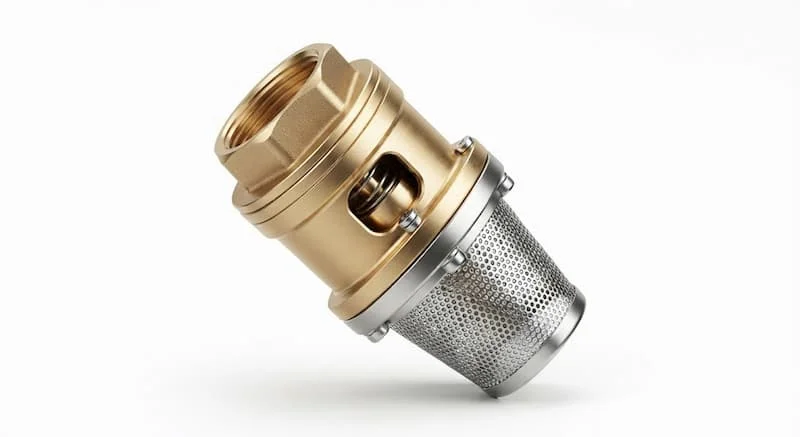

• rọ bơm nước đồng: Nhỏ gọn, gia công ren tinh xảo, chống ăn mòn tốt, phổ biến trong hệ thống bơm nước sạch dân dụng.

• rọ bơm nước inox 304 / 316: Độ bền cơ học cực cao, chống ăn mòn hóa chất, chịu nhiệt độ lớn, chuyên dùng cho thực phẩm, hóa chất và nước biển.

• rọ bơm nước gang: Dòng van công nghiệp đúc dày dặn, chịu lực nén lớn, tối ưu chi phí cho các trạm bơm cấp nước đường kính lớn.

• rọ bơm nước nhựa PVC / UPVC: Kháng axit, kiềm, không bị oxy hóa, trọng lượng nhẹ, dùng cho bể xử lý nước thải và nông nghiệp.

Phân Loại Theo Kiểu Kết Nối Và Kích Thước

• Kiểu kết nối ren: Dành cho các đường ống quy cách nhỏ từ DN15, DN20, DN25, DN32, DN40 đến DN50 (1/2 inch đến 2 inch).

• Kiểu kết nối mặt bích: Dành cho các hệ thống ống công nghiệp vừa và lớn từ DN65, DN80, DN100, DN125, DN150 đến DN300+.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

• Kích thước danh nghĩa (DN): Xác định đường kính lòng ống tương thích từ DN15 đến DN300.

• Áp suất làm việc (PN10, PN16, PN25): Khả năng chịu đựng áp lực cột nước dội ngược khi ngắt bơm.

• Dải nhiệt độ làm việc: Giới hạn nhiệt độ an toàn của vật liệu thân van và gioăng làm kín.

• Lưu lượng dòng chảy (Q): Khả năng thoát nước qua lòng van và mắt lưới, tránh gây thắt hẹp lưu lượng máy bơm.

• Tiêu chuẩn kết nối: Chuẩn ren NPT/BSPT hoặc chuẩn mặt bích BS, DIN, JIS, ANSI.

So Sánh rọ bơm nước Với Van Một Chiều Thông Thường

Vì Sao rọ bơm nước Giúp Máy Bơm Hoạt Động Hiệu Quả?

Trang bị một cụm rọ bơm chất lượng mang lại nhiều lợi ích vận hành sống còn:

• Duy trì trọn vẹn cột nước mồi: Đảm bảo đường ống hút luôn đầy nước, giúp máy bơm phát huy tối đa lưu lượng ngay khi vừa bật công tắc mà không tốn thời gian mồi lại.

• Ngăn chặn triệt để sự cố chạy khô: Máy bơm ly tâm chạy khô không nước sẽ làm tăng nhiệt độ buồng bơm chỉ sau vài phút, gây nứt vỡ cánh quạt và cháy phớt cơ khí.

• Bảo vệ cánh bơm khỏi rác cứng: Lưới lọc chặn sỏi đá, rác thải không xộc vào buồng bơm, tránh làm mẻ, kẹt hoặc gãy cánh quạt.

• Tăng tuổi thọ vận hành: Giảm thiểu hiện tượng rung giật, giảm tải cho động cơ và kéo dài độ bền cho toàn bộ cụm máy bơm.

rọ bơm nước Được Sử Dụng Ở Đâu?

Thiết bị có mặt ở hầu hết mọi công trình có sự xuất hiện của hệ thống máy bơm hút âm:

• Hệ thống máy bơm cấp nước sinh hoạt dân dụng tại các hộ gia đình, tòa nhà cao tầng.

• Trạm bơm giếng khoan, giếng đào lấy nước ngầm hạ tầng.

• Hệ thống tưới tiêu tự động trong nông nghiệp, trang trại cây ăn quả, thủy sản.

• Trạm bơm cấp nước PCCC, hệ thống làm mát Chiller công nghiệp.

• Nhà máy xử lý nước sạch, xử lý nước thải đô thị và khu công nghiệp.

Những Sai Lầm Thường Gặp Khi Sử Dụng Rọ Bơm

1. Đặt chõ hút sát sát đáy giếng hoặc đáy bể: Khiến rọ bơm hút trực tiếp bùn đất, sỏi lắng dưới đáy, làm tắc nghẽn lưới lọc và kẹt đĩa van.

2. Chọn sai kích thước đường ống: Chọn rọ bơm nhỏ hơn kích thước ống hút máy bơm làm thắt hẹp dòng chảy, gây ra hiện tượng xâm thực (cavitation) hại cánh bơm.

3. Không vệ sinh lưới lọc định kỳ: Bùn rác bám kín mặt ngoài lưới lọc làm giảm lưu lượng hút, khiến máy bơm bị nóng và giảm áp suất đầu ra.

4. Lựa chọn sai vật liệu môi trường: Dùng chõ hút bằng đồng hoặc gang cho môi trường nước thải hóa chất ăn mòn khiến van bị nứt vỡ, phân hủy nhanh chóng.

5. Không quấn đủ băng tan ở mối nối ren: Khiến không khí bị lọt vào đường ống hút (hở chân không), làm tụt nước mồi dù van vẫn đóng kín.

Checklist Lựa Chọn rọ bơm nước Chuẩn Kỹ Thuật

• Xác định chính xác đường kính ngoài và đường kính danh nghĩa DN của ống hút.

• Kiểm tra tính chất môi chất (nước sạch, nước thải, hóa chất hay nước mặn) để chọn vật liệu inox, gang, đồng hay nhựa.

• Xác định kiểu kết nối yêu cầu (nối ren hay nối mặt bích theo chuẩn JIS, BS, DIN).

• Tính toán áp suất dội ngược của cột nước để chọn cấp áp suất PN phù hợp.

• Chọn mua từ các thương hiệu uy tín, có đầy đủ giấy tờ chứng nhận CO/CQ.

Cách Lắp Đặt rọ bơm nước Đúng Kỹ Thuật

Quy Trình Lắp Đặt 7 Bước Standard

1. Kiểm tra kỹ kích thước, chiều hoạt động của đĩa van và độ sạch của lưới lọc.

2. Vệ sinh sạch sẽ bavia, bụi bẩn bám trên đầu ren hoặc mặt bích đường ống hút.

3. Quấn băng tan kỹ càng đối với ren, hoặc chèn gioăng cao su phù hợp đối với kết nối mặt bích.

4. Siết chõ hút vào đường ống với lực vừa đủ, đảm bảo mối nối kín khít 100% không bị hở khí.

5. Thả đường ống xuống bể, đảm bảo khoảng cách từ chõ hút đến đáy giếng/bể tối thiểu từ 30 đến 50 cm để tránh hút bùn.

6. Tiến hành mồi đầy nước vào buồng bơm và đường ống hút để đuổi sạch không khí ra ngoài.

7. Bật máy bơm vận hành thử, theo dõi áp suất hút và kiểm tra khả năng giữ nước sau khi tắt máy.

Các Câu Hỏi Thường Gặp (FAQ)

Chõ hút nước có phải là van một chiều không?

Đúng. rọ bơm nước bản chất là một loại van một chiều chuyên dụng được lắp thêm lồng lưới lọc rác ở đầu vào và thiết kế để làm việc ngập sâu trong nước.

Bao lâu nên vệ sinh rọ bơm nước một lần?

Thời gian vệ sinh phụ thuộc vào độ sạch của nguồn nước. Với nước sạch nên kiểm tra 6 tháng/lần, với nước thải hoặc nước hồ ao nên vệ sinh lưới lọc 1 đến 2 tháng/lần để tránh tắc nghẽn.

Chõ hút nước inox hay đồng tốt hơn?

Van inox tốt hơn về khả năng chịu lực, chống ăn mòn hóa chất và độ bền nhiệt. Tuy nhiên, van đồng lại có giá thành rẻ hơn và rất phù hợp cho các hệ thống nước sạch dân dụng quy mô nhỏ.

Vì sao máy bơm vẫn mất nước mồi dù đã lắp chõ hút?

Hiện tượng này thường do 3 nguyên nhân: rác bẩn kẹt ngay kẽ đĩa van khiến van không khép kín được, gioăng làm kín bị mòn/rách, hoặc mối nối ren giữa chõ hút và đường ống bị hở lọt không khí vào.

Chõ hút nước có dùng cho nước bẩn được không?

Được. Tuy nhiên bạn cần chọn loại chõ hút bằng gang hoặc inox có mắt lưới lọc lớn hơn một chút, kết hợp với đĩa van bọc cao su chống kẹt rác để đảm bảo vận hành ổn định.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị một cụm chõ hút nước đúng quy cách kỹ thuật là phương án đầu tư thông minh giúp bảo vệ máy bơm khỏi sự cố chạy khô, triệt tiêu nguy cơ tắc nghẽn và duy trì hiệu suất vận hành tối ưu cho toàn hệ thống thủy lực.

Quý khách hàng có nhu cầu tư vấn giải pháp, chọn mua các dòng chõ hút nước bằng inox, gang, đồng, nhựa chính hãng đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi hôm nay để nhận báo giá cạnh tranh nhất đối với chõ hút nước.
