Bích Nối: Cấu Tạo, Tiêu Chuẩn Kỹ Thuật Và Hướng Dẫn Lắp Đặt Chuẩn Chuyên Gia

Trong xây dựng và vận hành các hệ thống đường ống công nghiệp, việc đảm bảo liên kết giữa các đoạn ống hay thiết bị như van, máy bơm, bình áp lực luôn là bài toán kỹ thuật hàng đầu. Một mối nối kém chất lượng không chỉ tiềm ẩn nguy cơ rò rỉ lưu chất nguy hại mà còn gây sụt giảm áp suất, làm ngưng trệ toàn bộ quy trình sản xuất. Để giải quyết triệt để vấn đề này, phương pháp liên kết bằng flange connection đã trở thành tiêu chuẩn vàng nhờ độ bền cơ học cao, khả năng chịu áp lực vượt trội và tính linh hoạt trong công tác bảo trì.

Bích Nối Là Gì?

Bích nối (flange connection) là phương pháp liên kết cơ khí tháo lắp được, sử dụng hai đĩa mặt bích ép chặt vào nhau qua hệ thống bu lông và đai ốc, có chèn gioăng làm kín ở giữa để nối các đoạn đường ống hoặc gắn đường ống với các thiết bị công nghiệp.

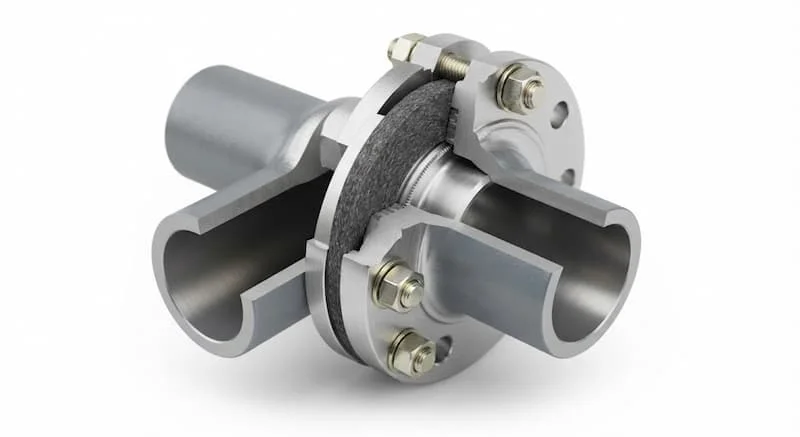

Cấu Tạo Của Mối Liên Kết flange connection

Một cụm mối nối hoàn chỉnh được tạo thành từ năm thành phần cấu trúc cơ bản:

• Hai mặt bích: Đĩa kim loại hoặc nhựa đúc có lỗ xỏ bu lông, được gắn cố định vào đầu ống hoặc cổ thiết bị bằng mối hàn, khớp ren hoặc đúc liền.

• Bu lông và đai ốc: Chi tiết tạo lực nén cơ học hướng trục để ép hai mặt bích lại với nhau.

• Gioăng làm kín (Gasket): Lớp đệm đàn hồi đặt ở giữa hai mặt đĩa bích nhằm điền đầy các khe hở siêu nhỏ.

• Hai đầu thiết bị kết nối: Đoạn ống, cổ van, thân máy bơm hoặc bình áp lực cần liên kết.

Nguyên Lý Làm Việc Của flange connection

Cơ chế vận hành của mối liên kết này dựa trên sự biến dạng nén của gioăng đệm dưới tác động của lực siết cơ học:

Khi kỹ thuật viên tiến hành siết chặt hệ thống bu lông xung quanh chu vi, hai đĩa bích sẽ tiến lại gần nhau và nén chặt lớp gioăng ở giữa. Dưới áp lực nén cao, vật liệu gioăng biến dạng dẻo để lấp đầy hoàn toàn các đường vân gia công trên bề mặt bích, tạo ra một hàng rào ngăn chặn lưu chất rò rỉ ra bên ngoài.

Phương pháp flange connection này phân bổ đều ứng suất nén 360 độ quanh chu vi ống, giúp mối nối chịu được áp suất cao, hấp thụ rung động từ máy bơm và chịu được sự giãn nở nhiệt của đường ống mà không bị xê dịch hay vặn vênh. Khi cần kiểm tra hay thay thế thiết bị, người tháo lắp chỉ cần tháo hệ thống bu lông mà không phải cắt phá ống.

Các Loại flange connection Phổ Biến Hiện Nay

Để đáp ứng đa dạng môi trường lưu chất và áp suất vận hành, các loại mặt bích được phân chia chi tiết theo nhiều tiêu chí:

Phân Loại Theo Vật Liệu Chế Tạo

• Bích thép carbon (A105, Q235): Chịu áp lực cơ học tốt, chi phí tối ưu, chuyên dùng cho đường ống dầu khí, hơi nóng, PCCC.

• Bích inox 201: Giá rẻ, độ cứng cao nhưng khả năng chống gỉ hạn chế, thích hợp cho môi trường khô ráo, ít ăn mòn.

• Bích inox 304: Chống ăn mòn tuyệt vời, chịu nhiệt tốt, dùng phổ biến trong xử lý nước sạch, thực phẩm, hóa chất nhẹ.

• Bích inox 316: Kháng hóa chất và nước biển đỉnh cao nhờ thành phần Molypden, chuyên dùng cho hóa chất mạnh và thiết bị vi sinh.

• Bích gang (Gang dẻo, gang cầu): Hấp thụ rung động tốt, dùng nhiều trong hạ tầng cấp thoát nước đô thị.

• Bích nhựa (PVC, UPVC, HDPE): Nhẹ, chống ăn mòn hóa học tuyệt đối, chuyên dùng cho hóa chất ăn mòn cao và nước thải.

Phân Loại Theo Tiêu Chuẩn Sản Xuất

• Tiêu chuẩn ANSI / ASME (Mỹ): Cấp áp suất tính theo Class (Class 150, Class 300, Class 600...).

• Tiêu chuẩn DIN (Đức / Châu Âu): Cấp áp suất tính theo PN (PN6, PN10, PN16, PN40...).

• Tiêu chuẩn BS (Anh): Phổ biến trong ngành nước và PCCC truyền thống.

• Tiêu chuẩn JIS (Nhật Bản): Cấp áp suất tính theo K (JIS 5K, JIS 10K, JIS 20K...).

• Tiêu chuẩn GOST (Nga): Dùng trong một số công trình công nghiệp đặc thù.

Lưu ý kỹ thuật: Các tiêu chuẩn mặt bích khác nhau hoàn toàn về đường kính tâm lỗ bu lông (PCD), số lượng lỗ và độ dày. Do đó, không thể lắp lẫn mặt bích chuẩn ANSI với DIN hay JIS dù có cùng kích thước DN.

Phân Loại Theo Kiểu Kết Nối Kỹ Thuật

Thông Số Kỹ Thuật Của flange connection

Việc nắm rõ các thông số giúp kỹ sư lựa chọn chính xác sản phẩm tương thích với hệ thống:

• Dải kích thước danh nghĩa: DN15 đến DN2000 (tương đương 1/2 inch đến 80 inch).

• Cấp áp suất vận hành: PN10, PN16, PN25, PN40 hoặc Class 150, Class 300, Class 600.

• Thông số hình học: Đường kính ngoài (OD), đường kính tâm lỗ bu lông (PCD), đường kính lòng ống (ID).

• Quy cách kết nối: Số lượng lỗ bu lông (4, 8, 12, 16 lỗ) và đường kính lỗ bu lông.

• Độ dày đĩa bích và dải nhiệt độ chịu đựng thực tế của vật liệu.

flange connection Hoạt Động Như Thế Nào Trong Thực Tế?

Trong điều kiện làm việc thực tế, mối liên kết bích phải chống lại nhiều lực tác động cùng lúc:

Khi dòng lưu chất di chuyển bên trong với áp suất lớn, nó tạo ra lực xé hướng trục có xu hướng đẩy hai mặt bích tách rời nhau. Lúc này, hệ thống bu lông chịu lực kéo trực tiếp để duy trì lực nén lên gioăng làm kín.

Đồng thời, khi nhiệt độ lưu chất biến đổi, thân ống sẽ giãn nở nhiệt. Nhờ độ đàn hồi của lớp gioăng đệm cùng thiết kế phân bổ lực cân bằng quanh chu vi, mối nối hấp thụ các biến dạng nhiệt nhẹ mà không bị nứt vỡ hay rò rỉ.

So Sánh flange connection Với Các Kiểu Kết Nối Khác

flange connection Được Sử Dụng Ở Đâu?

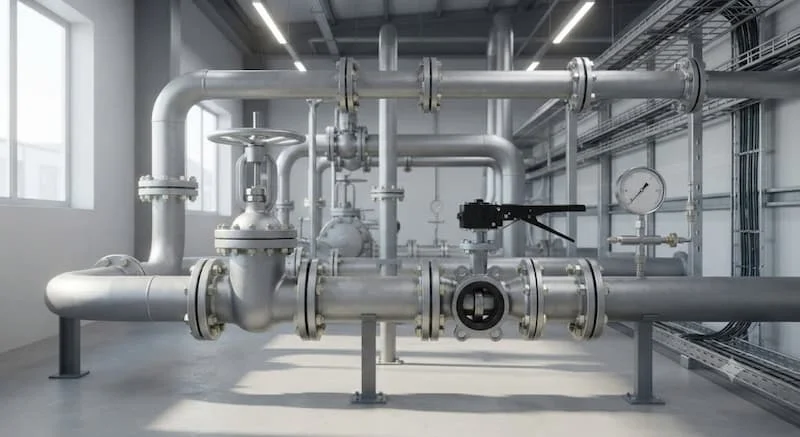

Phương pháp liên kết này hiện diện trong hầu hết các công trình công nghiệp và dân dụng:

• Hạ tầng nhà máy xử lý nước sạch, nước thải và trạm bơm tăng áp.

• Hệ thống điều hòa không khí HVAC, Chiller và đường ống PCCC tòa nhà.

• Mạng lưới dẫn hơi nóng, lò hơi, khí nén và gas công nghiệp.

• Ngành khai thác lọc hóa dầu, vận chuyển hóa chất ăn mòn.

• Dây chuyền sản xuất thực phẩm, đồ uống, dược phẩm vi sinh.

• Nhà máy nhiệt điện, thủy điện và ngành đóng tàu biển.

Khi Nào Nên Sử Dụng flange connection?

Kỹ sư nên ưu tiên lựa chọn phương pháp này trong các trường hợp sau:

• Đường ống có kích thước lớn từ DN50 trở lên.

• Hệ thống vận hành ở áp suất cao và nhiệt độ biến đổi liên tục.

• Các vị trí gắn thiết bị cần tháo lắp định kỳ như van, máy bơm, đồng hồ đo lưu lượng.

• Mạng lưới đường ống đi qua khu vực cấm hàn trực tiếp do nguy cơ cháy nổ.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp flange connection

1. Nhầm lẫn tiêu chuẩn kết nối: Lấy bích tiêu chuẩn JIS 10K lắp với bích ANSI Class 150 khiến lỗ bu lông không trùng khớp.

2. Chọn sai cấp áp suất PN: Dùng bích PN10 cho đường ống có áp suất đỉnh đạt PN16 làm bích bị cong vênh dưới áp lực.

3. Chọn sai vật liệu gioăng: Dùng gioăng cao su NBR cho môi trường hơi nóng nhiệt độ cao làm gioăng bị nung chảy.

4. Dùng bu lông sai cấp bền: Sử dụng bu lông thường cho bích chịu áp cao dẫn đến đứt gãy bu lông khi siết lực lớn.

5. Tái sử dụng gioăng cũ: Dùng lại gioăng đã bị xẹp đàn hồi khiến mối nối bị rò rỉ ngay khi chạy thử.

Hướng Dẫn Lựa Chọn flange connection Phù Hợp

Cần tuân thủ checklist 8 bước sau để chọn đúng sản phẩm:

• Xác định rõ loại lưu chất (nước, hơi, hóa chất, dầu).

• Áp suất vận hành tối đa của hệ thống.

• Nhiệt độ làm việc thực tế.

• Tiêu chuẩn mặt bích đồng bộ (JIS, ANSI, DIN, BS).

• Kích thước đường ống danh nghĩa DN.

• Kiểu kết nối yêu cầu (Slip On, Weld Neck, Threaded...).

• Vật liệu đúc (Thép, Inox, Gang, Nhựa).

• Mức độ ăn mòn của môi trường xung quanh.

Quy Trình Lắp Đặt flange connection Đúng Kỹ Thuật

Quy Trình Thi Công 7 Bước Standard

1. Kiểm tra bề mặt làm kín của bích, đảm bảo không bị trầy xước hay bám xỉ hàn.

2. Vệ sinh sạch sẽ bụi bẩn, dầu mỡ trên bề mặt bích và gioăng làm kín.

3. Căn chỉnh hai mặt bích đồng tâm, song song và đặt gioăng vào chính giữa.

4. Xỏ các bu lông đã bôi trơn nhẹ qua lỗ bích, vặn đai ốc bằng tay để định vị.

5. Tiến hành siết bu lông theo hình ngôi sao (siết chéo các cặp đối diện) qua 3 lượt lực: 30%, 60% và 100%.

6. Sử dụng cờ-lê cân lực (Torque Wrench) đo lại mô-men siết đạt khuyến nghị.

7. Thử áp lực nước (Hydrotest) để kiểm tra độ kín tuyệt đối của mối nối.

Lưu Ý Giúp flange connection Bền Hơn

• Tuyệt đối không siết lệch lực bu lông về một phía làm nghiêng mặt bích.

• Dùng đúng chủng loại gioăng làm kín phù hợp với nhiệt độ môi chất.

• Kiểm tra, siết lại bu lông định kỳ sau vài tuần vận hành đầu tiên.

• Sơn phủ chống gỉ cho các bích thép carbon làm việc ngoài trời.

• Không tái sử dụng gioăng làm kín cũ sau mỗi lần tháo bảo trì.

• Thay thế ngay các bu lông có dấu hiệu bị rỉ sét nặng hoặc biến dạng ren.

Các Câu Hỏi Thường Gặp (FAQ)

Bích nối có khác mặt bích không?

Về mặt bản chất, mặt bích là chi tiết đĩa đơn lẻ, còn flange connection là thuật ngữ chỉ toàn bộ cụm mối liên kết gồm hai mặt bích, gioăng và bu lông đã được lắp ráp hoàn chỉnh.

Bích nối inox có tốt hơn bích thép không?

Bích inox tốt hơn về khả năng chống ăn mòn hóa hóa học và độ thẩm mỹ, thích hợp cho hóa chất và thực phẩm. Bích thép lại có giá thành rẻ hơn và chịu lực nén cơ học rất tốt trong môi trường thông thường.

Có thể dùng bích ANSI kết nối với bích DIN được không?

Không thể. Đường kính tâm lỗ bu lông và số lượng lỗ bu lông của hai tiêu chuẩn này hoàn toàn khác nhau, không thể xỏ bu lông qua được.

Bích nối chịu được bao nhiêu áp suất?

Tùy thuộc vào cấp áp suất. Các dòng bích phổ thông chịu được từ PN10 đến PN40 (10 đến 40 bar). Các dòng bích hàn cổ cao cấp tiêu chuẩn Class 1500 hay Class 2500 có thể chịu áp lực lên tới hàng trăm bar.

Bao lâu nên kiểm tra bu lông mặt bích một lần?

Nên kiểm tra mô-men siết bu lông sau 24 giờ vận hành đầu tiên, sau đó duy trì kiểm tra định kỳ 6 tháng đến 1 năm một lần để đảm bảo an toàn.

Kết Luận Về Bích Nối Và Liên Hệ Tư Vấn

Tóm lại, phương pháp liên kết bằng bích nối chính là giải pháp kỹ thuật tối ưu giúp bảo vệ sự an toàn, tính kín khít và nâng cao tuổi thọ cho toàn bộ mạng lưới đường ống công nghiệp. Việc đầu tư đúng tiêu chuẩn, vật liệu và tuân thủ quy trình lắp đặt sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và bảo trì.

Quý khách hàng có nhu cầu tư vấn chuyên sâu, nhận catalogue kỹ thuật và báo giá các dòng mặt bích tiêu chuẩn ANSI, JIS, DIN, BS chính hãng đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tốt nhất đối với bích nối.
