Kết Nối Mặt Bích: Cấu Tạo, Tiêu Chuẩn Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp đòi hỏi khả năng vận hành liên tục dưới áp suất cao, việc lựa chọn phương pháp liên kết giữa các đoạn ống hoặc thiết bị van đóng vai trò quyết định đến độ an toàn của toàn bộ công trình. Một sự cố rò rỉ tại điểm nối không chỉ gây thất thoát lưu chất, gián đoạn dây chuyền sản xuất mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng. Để khắc phục triệt để các hạn chế của mối nối ren hay mối nối hàn cố định, phương pháp flange connection đã ra đời như một giải pháp liên kết cơ khí tối ưu, đáp ứng hoàn hảo cả về độ kín khít lẫn tính linh hoạt trong công tác bảo trì.

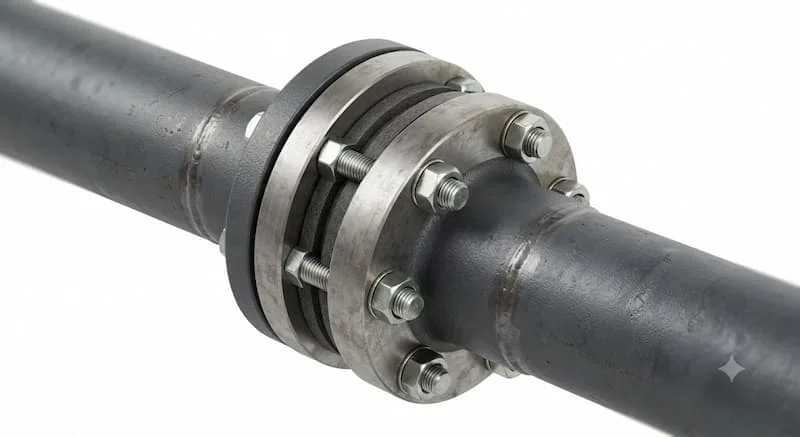

Kết Nối Mặt Bích Là Gì?

Kết nối mặt bích là phương pháp liên kết hai đoạn đường ống, van, máy bơm hoặc thiết bị công nghiệp lại với nhau bằng cách ép chặt hai đĩa mặt bích có chèn gioăng làm kín ở giữa thông qua hệ thống bu lông và đai ốc.

Vai Trò Và Các Thành Phần Của Mối Nối

Trong hạ tầng kỹ thuật, flange connection đóng vai trò là điểm nối tháo lắp linh hoạt, cho phép ghép nối các cấu phần có kích thước lớn hoặc vật liệu khác nhau một cách dễ dàng.

Một mối liên kết mặt bích hoàn chỉnh luôn bao gồm bốn thành phần cốt lõi: hai đĩa mặt bích (được hàn, bắt ren hoặc đúc liền với thiết bị), lớp gioăng đệm làm kín (gasket) đặt ở giữa, cùng hệ thống bu lông đai ốc siết quanh chu vi. Điểm nổi bật của phương pháp này chính là khả năng chịu lực nén cơ học cực cao, chống rung lắc và tạo điều kiện thuận lợi cho công tác kiểm tra, sửa chữa định kỳ mà không cần cắt phá đường ống.

Nguyên Lý Hoạt Động Của flange connection

Cơ chế vận hành của liên kết này dựa trên nguyên lý nén đàn hồi để triệt tiêu mọi khe hở nhỏ nhất giữa hai bề mặt kim loại:

• Tác động lực siết bu lông: Khi kỹ thuật viên tiến hành siết chặt hệ thống bu lông quanh chu vi mặt bích, lực ép hướng trục sẽ kéo hai mặt bích lại gần nhau, tạo ra áp lực nén rất lớn dồn trực tiếp lên lớp gioăng đệm ở giữa.

• Biến dạng đàn hồi của gioăng: Dưới tác động của lực nén, vật liệu gioăng (như cao su, PTFE hay thép xoắn) sẽ bị biến dạng dẻo hoặc biến dạng đàn hồi, điền đầy hoàn toàn vào các vết nhấp nhô vi mô trên bề mặt đĩa bích.

• Phân bố ứng suất cân bằng: Việc siết đều bu lông theo đúng lực quy định giúp ứng suất làm kín phân bổ đồng đều 360 độ xung quanh chu vi đường ống. Sự cân bằng lực này ngăn ngừa hiện tượng cong vênh mặt bích và duy trì độ kín khít tuyệt đối ngay cả khi áp suất dòng lưu chất bên trong tăng cao.

• Khả năng tháo rời linh hoạt: Khi cần bảo trì, chỉ cần nới lỏng đai ốc là có thể tách rời các cấu phần mà không làm tổn hại đến kết cấu chung của hệ thống đường ống.

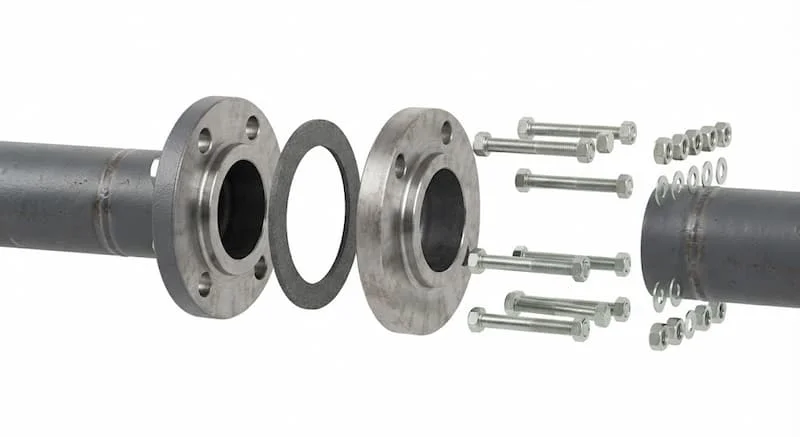

Cấu Tạo Chi Tiết Của flange connection

Để tạo nên một mối nối vững chắc, từng chi tiết cấu thành phải đáp ứng đúng tiêu chuẩn kỹ thuật đồng bộ:

• Đĩa mặt bích: Phần vành vành và đúc bằng kim loại hoặc nhựa, có các lỗ gia công chính xác để xỏ bu lông. Mặt bích có thể có gờ nổi (RF - Raised Face), mặt phẳng (FF - Flat Face) hoặc rãnh vòng (RTJ - Ring Type Joint).

• Gioăng làm kín (Gasket): Chi tiết trung gian có nhiệm vụ chặn đứng rò rỉ. Tùy thuộc vào môi chất và nhiệt độ, gioăng có thể làm từ cao su EPDM/NBR, màng PTFE, bìa không asbest hoặc gioăng kim loại chì xoắn (Spiral Wound Gasket).

• Bu lông và Đai ốc: Chi tiết liên kết tạo lực nén, thường làm từ thép carbon cường độ cao (ASTM A193 B7) hoặc inox 304/316 để chống gỉ sét.

• Đoạn ống hoặc cổ thiết bị: Phần ống được hàn kết nối trực tiếp vào cổ mặt bích để dẫn dòng lưu chất thông suốt.

Các Loại flange connection Phổ Biến

Dựa theo kiểu dáng, vật liệu và tiêu chuẩn kỹ thuật, phương pháp này được phân loại rất đa dạng:

Phân Loại Theo Kiểu Dáng Và Thiết Kế Mặt Bích

• Welding Neck Flange (Mặt bích cổ hàn): Có phần cổ dài chuyển tiếp, chịu áp suất và nhiệt độ cực cao, chuyên dùng cho hệ thống áp lực cao.

• Slip On Flange (Mặt bích hàn trượt): Ống được xỏ vào bên trong lòng bích rồi hàn cả trong lẫn ngoài, dễ căn chỉnh và chi phí thi công hợp lý.

• Blind Flange (Mặt bích mù / Bích mù): Mặt bích kín không có lỗ ở giữa, dùng để bịt kín cuối đường ống hoặc đầu chờ bảo trì.

• Socket Weld Flange (Mặt bích hàn lỗ): Đường ống xỏ vào gờ dừng bên trong bích và hàn một đường ngoài, phù hợp cho ống đường kính nhỏ áp cao.

• Threaded Flange (Mặt bích ren): Liên kết với ống bằng ren mà không cần hàn, thích hợp cho khu vực cấm lửa hoặc ống nhựa, ống mạ kẽm.

• Lap Joint Flange (Mặt bích lỏng / Bích lồng): Dùng kết hợp với một đoạn ống Stub End, cho phép xoay tự do mặt bích để dễ căn chỉnh lỗ bu lông.

Phân Loại Theo Vật Liệu Chế Tạo

• Thép carbon (A105, Q235): Chịu lực tốt, giá thành tối ưu, phổ biến trong đường ống dẫn dầu, khí, nước công nghiệp.

• Inox 304, Inox 316: Chống ăn mòn hóa chất tuyệt đối, bề mặt sáng bóng, dùng cho thực phẩm, dược phẩm, nước biển.

• Gang dẻo / Gang đúc: Hấp thụ rung động tốt, dùng nhiều trong hạ tầng cấp thoát nước đô thị.

• Nhựa PVC, UPVC, PPR: Chống axit, kiềm, trọng lượng nhẹ, phục vụ các hệ thống xử lý hóa chất, nước sạch.

Tiêu Chuẩn flange connection Quốc Tế

Việc tuân thủ các tiêu chuẩn kỹ thuật giúp đảm bảo tính đồng bộ và khả năng lắp lẫn giữa các thiết bị từ các nhà sản xuất khác nhau trên thế giới:

• Tiêu chuẩn JIS (Japanese Industrial Standards): Chuẩn công nghiệp Nhật Bản, phổ biến tại Việt Nam với các cấp áp suất như JIS 5K, JIS 10K, JIS 20K.

• Tiêu chuẩn ANSI / ASME (American National Standards Institute): Chuẩn Mỹ, áp dụng rộng rãi trong ngành dầu khí, hóa chất với các cấp Class 150, Class 300, Class 600, Class 900.

• Tiêu chuẩn DIN (Deutsches Institut für Normung): Chuẩn Đức / Châu Âu, quy định áp suất danh nghĩa theo PN như PN6, PN10, PN16, PN25, PN40.

• Tiêu chuẩn BS (British Standards): Chuẩn Anh Quốc, dùng trong các hệ thống cấp thoát nước và PCCC truyền thống.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

• Kích thước danh nghĩa (DN): Xác định đường kính trong của ống, từ DN15 đến DN2000+.

• Áp suất danh nghĩa (PN / Class / K): Chỉ số chịu áp lực làm việc an toàn của bích ở nhiệt độ tiêu chuẩn.

• Đường kính ngoài (OD) và Đường kính tâm lỗ bu lông (PCD): Quyết định khả năng ăn khớp giữa hai mặt bích.

• Số lượng và đường kính lỗ bu lông: Đảm bảo chọn đúng bu lông có kích thước phù hợp để xỏ qua bích.

• Độ dày mặt bích (T): Bích càng dày thì khả năng chịu áp suất và chống biến dạng cơ học càng cao.

So Sánh flange connection Với Các Phương Pháp Liên Kết Khác

Vì Sao flange connection Được Sử Dụng Rộng Rãi?

Phương pháp liên kết này sở hữu hàng loạt ưu điểm vượt trội mà ít giải pháp nào thay thế được:

• Khả năng chịu áp lực và nhiệt độ tuyệt vời: Kết cấu kim loại dày dặn cùng hệ thống bu lông cường độ cao giúp mối nối chịu được lực xé lớn từ áp suất nội bộ.

• Tối ưu hóa công tác bảo trì, sửa chữa: Cho phép kỹ thuật viên dễ dàng tháo rời từng đoạn ống hoặc van để thay thế mà không ảnh hưởng đến toàn bộ tuyến ống.

• Linh hoạt ghép nối đa vật liệu: Dễ dàng kết nối các đoạn ống bằng chất liệu khác nhau (như nối ống thép với van gang hoặc ống nhựa) thông qua các mặt bích chuyển tiếp.

• Giảm rung chấn cho hệ thống: Lớp gioăng đệm đàn hồi ở giữa đóng vai trò như một bộ giảm chấn nhẹ, triệt tiêu tiếng ồn và rung động từ máy bơm.

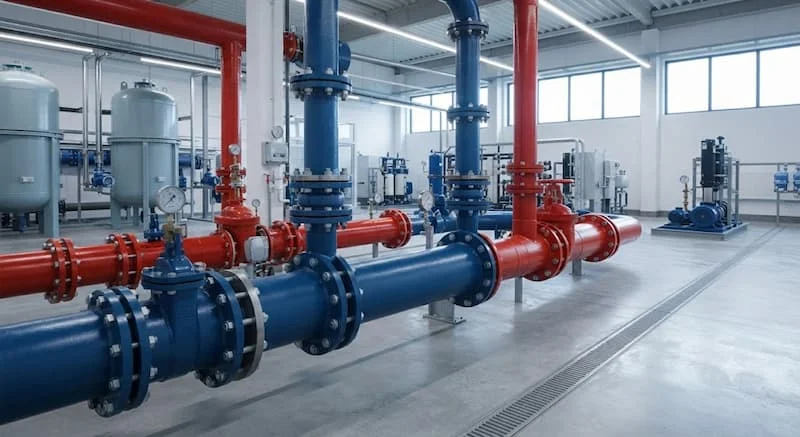

Ứng Dụng Thực Tế Của flange connection

Nhờ sự đa dạng về tiêu chuẩn và vật liệu, liên kết mặt bích xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước đô thị và nhà máy xử lý nước thải công nghiệp.

• Mạng lưới phòng cháy chữa cháy (PCCC) tòa nhà cao tầng và khu công nghiệp.

• Hệ thống điều hòa không khí trung tâm HVAC và cụm Chiller làm lạnh.

• Ngành lọc hóa dầu, khai thác khí đốt và đường ống dẫn hóa chất ăn mòn.

• Dây chuyền chế biến thực phẩm, đồ uống, sữa và dược phẩm vi sinh.

• Tàu biển, ngành đóng tàu và các nhà máy nhiệt điện, thủy điện.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Mặt Bích

1. Trộn lẫn các tiêu chuẩn mặt bích khác nhau: Cố tình ghép nối mặt bích chuẩn JIS 10K với chuẩn ANSI Class 150. Mặc dù kích thước DN bằng nhau nhưng tâm lỗ bu lông (PCD) lệch nhau khiến không thể xỏ bu lông.

2. Dùng sai loại gioăng làm kín: Sử dụng gioăng cao su EPDM cho đường ống hơi nóng nhiệt độ cao làm gioăng bị cháy rụi, gây rò rỉ tức thì.

3. Siết bu lông không đều tay: Siết chặt một bên trước khiến mặt bích bị lệch nghiêng, gioăng đệm bị chèn ép không đều gây hở mối nối.

4. Siết quá lực mô-men quy định: Dùng lực quá mạnh làm đứt bu lông, cong vênh vành bích hoặc làm nát lớp gioăng đệm.

5. Không làm sạch bề mặt tiếp xúc: Để lại bavia, xỉ hàn, rỉ sét hoặc cặn bẩn trên bề mặt đĩa bích làm gioăng không thể áp sát kín khít.

Checklist Lựa Chọn flange connection Chuẩn Kỹ Thuật

• Xác định chính xác đường kính danh nghĩa DN của hệ thống.

• Xác định áp suất vận hành tối đa để chọn PN hoặc Class phù hợp.

• Thống nhất tiêu chuẩn mặt bích đồng bộ với các van và thiết bị có sẵn (JIS, ANSI, DIN hay BS).

• Lựa chọn vật liệu bích (Inox, Thép, Gang, Nhựa) phù hợp với môi chất lưu thông.

• Chọn đúng chủng loại gioăng làm kín (Cao su, PTFE, Metal) dựa trên nhiệt độ và tính chất hóa học của lưu chất.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ nguồn gốc (CO) và chất lượng (CQ).

Hướng Dẫn Lắp Đặt flange connection Đúng Kỹ Thuật

Quy Trình Thi Công 7 Bước Standard

1. Kiểm tra kỹ thông số kích thước, tiêu chuẩn lỗ bu lông và vật liệu của hai mặt bích.

2. Dùng bàn chải sắt làm sạch hoàn toàn bụi bẩn, gỉ sét và dầu mỡ trên bề mặt làm kín của bích.

3. Căn chỉnh hai mặt bích song song, đồng tâm và đặt gioăng làm kín vào chính giữa.

4. Xỏ các bu lông đã qua bôi trơn nhẹ qua các lỗ bích, vặn đai ốc bằng tay để cố định vị trí.

5. Tiến hành siết bu lông theo sơ đồ hình ngôi sao (siết chéo các cặp bu lông đối diện) qua nhiều lượt: Lượt 1 siết 30% lực, Lượt 2 siết 60% lực, Lượt 3 siết 100% lực quy định.

6. Sử dụng cờ-lê cân lực (Torque Wrench) để kiểm tra mô-men siết đạt chuẩn khuyến nghị của nhà sản xuất.

7. Tiến hành thử áp lực hệ thống (Hydrotest) để kiểm tra độ kín tuyệt đối trước khi đưa vào vận hành chính thức.

Các Câu Hỏi Thường Gặp (FAQ)

Kết nối mặt bích có chịu được áp suất cao không?

Có. Các dòng mặt bích cổ hàn (Welding Neck) tiêu chuẩn ANSI Class 900, Class 1500 hay Class 2500 có khả năng chịu áp lực lên tới hàng trăm bar, chuyên dùng cho ngành dầu khí và áp lực siêu cao.

Nên dùng tiêu chuẩn mặt bích JIS hay ANSI?

Việc chọn tiêu chuẩn phụ thuộc vào xuất xứ của hệ thống van và thiết bị. Nếu dự án dùng nhiều thiết bị Châu Á (Nhật Bản, Hàn Quốc) thì chọn chuẩn JIS. Nếu dự án theo thiết kế Mỹ hoặc ngành dầu khí thì nên chọn chuẩn ANSI.

Khi nào nên dùng kết nối mặt bích thay vì ren?

Nên dùng kết nối mặt bích cho các đường ống có kích thước từ DN50 trở lên, các vị trí cần tháo lắp bảo trì thường xuyên, hoặc các hệ thống vận hành ở áp suất và nhiệt độ cao mà mối nối ren không đáp ứng được.

Có thể tái sử dụng gioăng mặt bích không?

Không nên. Gioăng mặt bích đã qua sử dụng thường bị biến dạng dẻo và mất đi độ đàn hồi ban đầu. Việc tái sử dụng gioăng cũ tiềm ẩn nguy cơ rò rỉ rất cao khi hệ thống tăng áp.

Vì sao mặt bích bị rò rỉ sau một thời gian vận hành?

Nguyên nhân chủ yếu do lực siết bu lông bị dãn ra dưới tác động của rung động, sự giãn nở nhiệt không đều, hoặc do gioăng làm kín bị lão hóa, ăn mòn bởi môi chất.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Lựa chọn và thi công kết nối mặt bích đúng tiêu chuẩn kỹ thuật chính là nền tảng vững chắc giúp hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ và dễ dàng bảo trì. Việc hiểu rõ cấu tạo, quy trình siết lực chéo và sự tương thích giữa các tiêu chuẩn sẽ giúp doanh nghiệp tối ưu chi phí và triệt tiêu mọi rủi ro rò rỉ.
