Van 13: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong hạ tầng kỹ thuật và các hệ thống phụ trợ công nghiệp, việc chọn đúng quy cách đường ống và thiết bị điều khiển giữ vai trò quyết định đến độ an toàn vận hành. Chỉ một sai lệch nhỏ về kích thước ren cũng có thể gây ra rò rỉ lưu chất, sụt giảm áp suất hoặc làm ngưng trệ toàn bộ dây chuyền sản xuất. Trong số các dòng phụ kiện mini, mẫu van ren 13 luôn được đánh giá là chi tiết đóng mở không thể thiếu, giúp kiểm soát chính xác dòng lưu chất cho các thiết bị tinh vi.

Van 13 Là Gì?

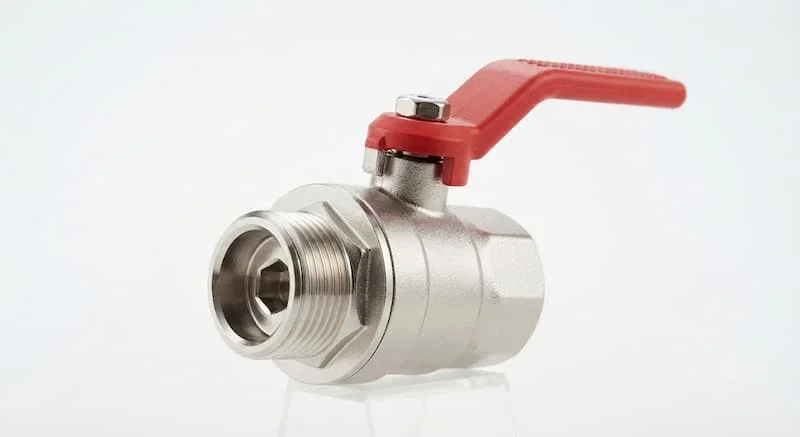

Van 13 là tên gọi dân dã tại Việt Nam dùng để chỉ các loại van công nghiệp mini có kích thước đường kính ren kết nối khoảng 13 mm, tương đương với kích thước danh nghĩa DN8 hay quy cách hệ inch là 1/4 inch (1/4"), sở hữu chức năng đóng mở, điều tiết hoặc ngăn dòng chảy ngược cho lưu chất.

Quy Đổi Kích Thước Ren Và Đặc Điểm Nổi Bật

Trên thị trường kỹ thuật, thuật ngữ van ren 13 xuất phát từ việc đo thực tế đường kính ngoài của ren đực (hoặc đường kính trong của ren cái) xấp xỉ 13 mm (chính xác theo tiêu chuẩn là 13.157 mm).

Dòng van này nổi bật với thiết kế siêu nhỏ gọn, khả năng chịu áp lực cao trên một diện tích bề mặt nhỏ và tính linh hoạt tuyệt đối khi lắp đặt vào các khoảng không gian hạn chế. Thiết bị đóng vai trò là mắt xích kiểm soát lưu lượng đầu vào hoặc đầu ra cho các cụm máy móc chính chính xác và an toàn.

Nguyên Lý Hoạt Động Của van ren 13

Về mặt vận hành, nguyên lý làm việc của van phụ thuộc vào cơ cấu truyền động cơ học bên trong thân van:

• Dạng van bi: Sử dụng một viên bi có đục lỗ xuyên tâm. Khi xoay tay gạt 90 độ, lỗ xuyên tâm trùng với hướng dòng chảy để mở nước/khí. Khi xoay ngược lại, mặt kín của bi sẽ chặn hoàn toàn dòng lưu chất.

• Dạng van kim (Needle valve): Dùng một ty van vút nhọn dạng kim đi xuống vành tựa. Việc xoay tay quay sẽ nâng hoặc hạ đầu kim, giúp điều tiết cực kỳ mịn dải lưu lượng nhỏ.

• Dạng van điện từ (Solenoid valve): Sử dụng lực từ trường sinh ra từ cuộn dây cuộn hút để kéo ty van lên hoặc hạ xuống, giúp đóng mở tự động dòng chảy trong vài miligiây.

• Dạng van một chiều: Dùng lực nén của lò xo nội bộ để đĩa van tự động mở khi có áp lực thuận và lập tức đóng chặt khi dòng chảy có dấu hiệu dội ngược.

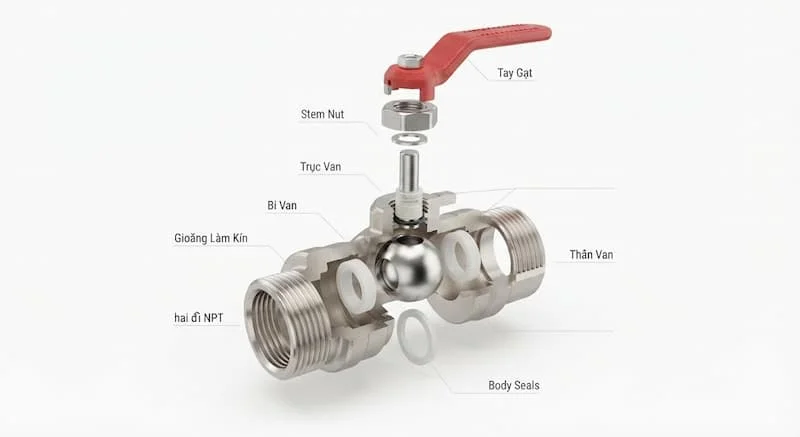

Cấu Tạo Chi Tiết Của van ren 13

Mặc dù có kích thước nhỏ gọn, một cụm van tiêu chuẩn vẫn bao gồm đầy đủ các bộ phận cơ khí chính xác:

• Thân van: Phần đúc nguyên khối bằng đồng, inox hoặc nhựa, chứa kênh dẫn lưu chất và chân ren kết nối 13 mm.

• Bộ phận đóng mở (Bi van / Đĩa van / Kim van): Chi tiết trực tiếp chặn hoặc mở dòng chảy, chế tạo từ vật liệu chống mài mòn cao.

• Ty van (Trục điều khiển): Kết nối tay quay/tay gạt bên ngoài với bộ phận đóng mở bên trong.

• Bộ truyền động (Tay gạt / Tay quay / Cuộn coi điện): Dùng để tác động lực cơ học hoặc lực từ để vận hành van.

• Gioăng làm kín (Seat/O-ring): Làm bằng PTFE, NBR hoặc Viton, đảm bảo không một giọt lưu chất nào rò rỉ qua trục hoặc vành tựa.

• Đầu ren kết nối: Được gia công ren trong hoặc ren ngoài chuẩn xác theo tiêu chuẩn kỹ thuật.

Các Loại van ren 13 Phổ Biến Trên Thị Trường

Tùy theo nhu cầu thực tế, thiết bị được phân loại đa dạng theo chức năng, vật liệu và kiểu chân ren:

Phân Loại Theo Cơ Cấu Vận Hành

• Van bi 13: Phổ biến nhất, đóng mở nhanh, góc xoay 90 độ, dùng cho nước và khí nén.

• Van cầu và Van kim 13: Chuyên dùng điều tiết tinh chỉnh lưu lượng nhỏ với độ chính xác cao.

• Van một chiều 13: Ngăn dòng chảy dội ngược, bảo vệ máy bơm và cảm biến.

• Van điện từ 13: Tự động hóa quá trình đóng mở qua điều khiển PLC hoặc rơ-le điện.

Phân Loại Theo Vật Liệu Chế Tạo

• Đồng thau / Đồng mạ Niken: Giá thành hợp lý, chống ăn mòn tốt, dùng cho nước sạch và khí nén.

• Inox 304 / Inox 316: Chịu áp lực lớn, chống hóa chất ăn mòn mạnh, chịu nhiệt độ cao.

• Nhựa PVC / UPVC: Chống hóa chất, dùng nhiều trong các hệ thống lọc nước tinh khiết.

Phân Loại Theo Kiểu Kết Nối Ren

• Ren trong hai đầu (FF): Kết nối với hai đầu ống ren ngoài.

• Ren ngoài hai đầu (MM): Kết nối với hai đầu ống ren trong.

• Ren trong ren ngoài (FM): Thiết kế dạng van khóa ren nối tiện lợi.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

So Sánh van ren 13 Với Các Kích Thước Van Khác

Vì Sao Nên Chọn Đúng Kích Thước van ren 13?

Lựa chọn đúng quy cách van chân ren 13 mm mang lại nhiều giá trị thiết thực:

• Bảo đảm chính xác tốc độ và lưu lượng: Tránh hiện tượng dư thừa lưu lượng gây lãng phí hoặc thiếu hụt lưu chất ảnh hưởng đến thiết bị sau van.

• Triệt tiêu nguy cơ rò rỉ: Bước ren 13 mm ăn khớp hoàn toàn với khớp nối đường ống, ngăn ngừa sự cố xì khí, chảy nước.

• Tối ưu hóa không gian: Kích thước nhỏ gọn giúp bố trí dễ dàng trong các tủ máy lọc nước, hệ thống khí nén xe hơ, khung máy công nghiệp.

• Tiết kiệm chi phí vật tư: Thay vì dùng van lớn rồi lắp thêm đầu chuyển đổi (cà-rê), việc chọn đúng cỡ van giúp giảm tối đa chi phí phụ kiện trung gian.

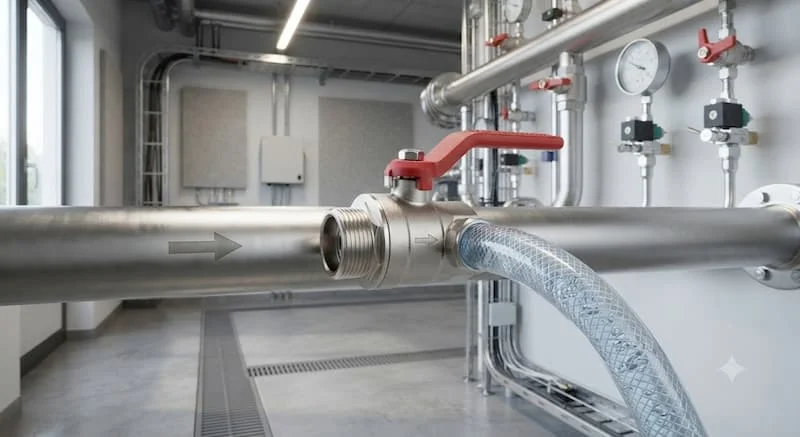

Ứng Dụng Thực Tế Của van ren 13

Sản phẩm xuất hiện dày đặc trong cả đời sống dân dụng lẫn sản xuất chuyên sâu:

• Hệ thống lọc nước RO dân dụng và công nghiệp: Dùng làm van khóa đầu nguồn, van xả tay hoặc van điện từ từ chia nước.

• Hệ thống khí nén và thủy lực nhẹ: Khóa xả cặn đáy bình tích khí, điều phối dây dẫn khí cho xi lanh tự động.

• Thiết bị y tế và phòng thí nghiệm: Kiểm soát dòng khí oxy, hóa chất phân tích đòi hỏi độ sạch và kín cao.

• Máy pha cà phê công nghiệp: Điều tiết lượng nước nóng và hơi nước đánh sữa.

• Dây chuyền sản xuất tự động và máy phun sương làm mát.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Nhầm lẫn giữa van ren 13 (1/4") và van 21 (1/2"): Đo đường kính ống bằng thước dây thông thường không chính xác dẫn đến mua sai quy cách.

2. Lắp lẫn giữa tiêu chuẩn ren NPT và BSP: Ren NPT (tiêu chuẩn Mỹ) có góc ren 60 độ và ren côn, trong khi BSP (tiêu chuẩn Anh) có góc ren 55 độ. Lắp lẫn sẽ gây kẹt ren hoặc rò rỉ.

3. Siết lực quá mạnh bằng mỏ quạ: Dùng lực siết quá đà làm nứt vỡ chân ren thau hoặc làm vỡ thân van nhựa.

4. Bỏ qua việc quấn băng tan (băng cao su non): Lắp trực tiếp ren kim loại mà không dùng băng tan hoặc keo khóa ren sẽ gây rò rỉ lưu chất.

5. Chọn sai vật liệu gioăng làm kín: Dùng van đệm EPDM cho hệ thống dẫn khí nén có hơi dầu khiến gioăng bị trương nở, kẹt van.

Checklist Lựa Chọn van ren 13 Chuẩn Kỹ Thuật

• Xác định rõ loại môi chất (Nước, khí nén, hóa chất, dầu).

• Áp suất vận hành thực tế và áp suất cực đại của đường ống.

• Nhiệt độ môi chất lưu thông.

• Xác định kiểu ren (Ren trong hay Ren ngoài) và tiêu chuẩn ren (BSP hay NPT).

• Chọn vật liệu thân van phù hợp (Inox, Đồng hay Nhựa).

• Lựa chọn thương hiệu uy tín, sản phẩm có chứng nhận xuất xứ rõ ràng.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Các Bước Thi Công Đúng Kỹ Thuật

1. Vệ sinh sạch sẽ bavia, bụi bẩn và dầu mỡ bám trên đầu ren ống.

2. Quấn băng tan (cao su non) từ 5 đến 8 vòng theo chiều kim đồng hồ quanh ren đực.

3. Gá van vào đầu nối, xoay bằng tay từ 2 đến 3 vòng đầu để đảm bảo ren đã ăn khớp thẳng hàng.

4. Dùng cờ-lê có kích thước phù hợp siết nhẹ nhàng đến khi vừa đủ chặt tay.

5. Mở cấp lưu chất, kiểm tra áp suất và theo dõi rò rỉ tại vị trí chân ren.

6. Thường xuyên kiểm tra, vệ sinh bám cặn lòng van định kỳ để duy trì độ kín.

Các Câu Hỏi Thường Gặp (FAQ)

Van 13 tương đương bao nhiêu inch?

Van 13 tương đương với kích thước 1/4 inch (1/4") trong hệ inch và tương ứng với đường kính danh nghĩa DN8 trong hệ milimét.

Van 13 có dùng cho nước nóng được không?

Có. Tuy nhiên bạn phải chọn dòng van ren 13 làm bằng chất liệu đồng thau hoặc inox 304/316 trang bị gioăng làm kín chịu nhiệt PTFE (Teflon) có thể chịu nhiệt độ lên tới 180 độ C.

Ren BSP và NPT khác nhau như thế nào?

Ren BSP có đỉnh và đáy ren bo tròn với góc ren 55 độ (phổ biến ở Châu Âu và Việt Nam). Ren NPT có đỉnh và đáy ren phẳng với góc ren 60 độ (phổ biến ở Mỹ). Hai chuẩn ren này không thể vặn kín hoàn toàn vào nhau nếu không có đầu chuyển.

Nên chọn van ren 13 bằng đồng hay inox?

Nên chọn van đồng cho hệ thống nước sinh hoạt, khí nén thông thường để tiết kiệm chi phí. Nên chọn van inox cho môi trường hóa chất, thực phẩm, nước mặn hoặc nơi có áp suất và nhiệt độ cao.

Van 13 có dùng cho hệ thống khí nén được không?

Hoàn toàn được. Các dòng van bi mini 13 hoặc van kim 13 bằng đồng/inox chịu áp suất PN16 đến PN63 rất phổ biến trong các mạng lưới dẫn khí nén.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Mặc dù sở hữu kích thước siêu nhỏ, van 13 đóng vai trò vô cùng quan trọng giúp duy trì sự an toàn và linh hoạt cho các thiết bị công nghiệp lẫn dân dụng. Việc nắm rõ quy cách ren 1/4 inch, tiêu chuẩn bước ren và chọn đúng vật liệu sẽ giúp hệ thống của bạn vận hành trơn tru, triệt tiêu nguy cơ rò rỉ và tiết kiệm tối đa chi phí bảo trì.

Quý khách hàng có nhu cầu mua sắm, nhận catalogue kỹ thuật và báo giá các dòng van 13 chính hãng đầy đủ CO/CQ, vui lòng liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư hỗ trợ tận tình!
