Ren Nối: Cấu Tạo, Tiêu Chuẩn Kỹ Thuật Và Hướng Dẫn Lắp Đặt Chuẩn Chuyên Gia

Trong việc thiết kế và thi công hệ thống đường ống, phương pháp liên kết giữ vai trò quyết định đến độ bền và tính kín khít của toàn bộ hạ tầng. Một sự cố rò rỉ dù nhỏ ở điểm nối cũng có thể làm gián đoạn dây chuyền sản xuất, thất thoát lưu chất và gây tổn thất chi phí lớn. Trong số các giải pháp liên kết hiện nay, kết nối ren là phương pháp phổ biến nhất nhờ tính linh hoạt, chi phí tối ưu và khả năng tháo lắp dễ dàng mà không đòi hỏi kỹ thuật hàn phức tạp.

Ren Nối Là Gì?

Ren nối là phương pháp liên kết cơ khí tháo lắp được, sử dụng các đường gờ xoắn ốc gia công trên bề mặt ống hoặc phụ kiện để ghép nối hai cấu phần đường ống lại với nhau một cách chặt chẽ.

Cấu Tạo Cơ Bản Và Phân Loại Theo Vị Trí

Mối liên kết này được hình thành từ hai thành phần cơ bản:

• Ren ngoài (Male Thread): Đường ren được gia công nổi ở mặt ngoài của đầu ống, măng xông hoặc chân van.

• Ren trong (Female Thread): Đường ren được gia công chìm ở mặt trong của lòng phụ kiện hoặc thân thiết bị.

Để tạo được độ kín khít hoàn hảo, các đỉnh ren và đáy ren khi vặn vào nhau sẽ ép sát theo dạng hình học xoắn ốc. Tuy nhiên, do dung sai gia công cơ khí luôn tồn tại những khoảng hở vi mô, việc sử dụng thêm vật liệu làm kín phụ trợ như băng tan (cao su non/PTFE) hoặc keo khóa ren là yêu cầu bắt buộc để triệt tiêu hoàn toàn sự rò rỉ của lưu chất.

Nguyên Lý Hoạt Động Của Kết Nối Ren

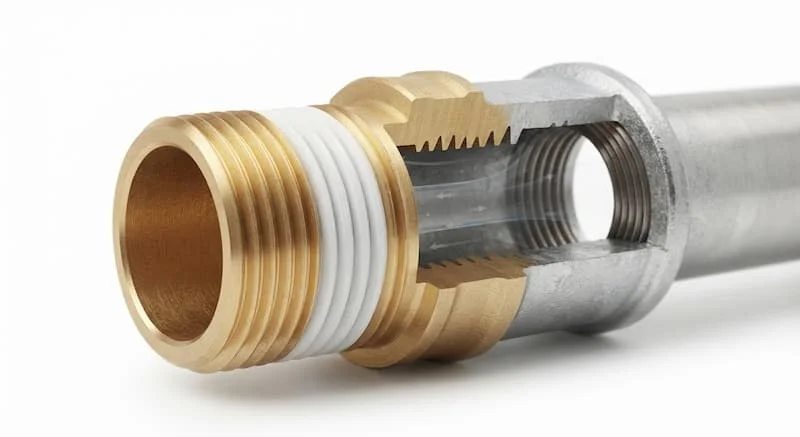

Cơ chế tạo độ kín của kết nối dựa trên sự kết hợp giữa lực ma sát cơ học và lớp vật liệu chèn lấp:

• Sự ăn khớp ren: Khi xoay ren ngoài vào ren trong theo chiều kim đồng hồ, các bước ren sẽ trượt lên nhau, kéo hai cấu phần lại gần nhau và tạo ra lực ép hướng trục rất lớn.

• Vai trò của vật liệu làm kín: Băng tan PTFE hoặc keo ren được bọc ngoài lớp ren đực. Khi siết ren, lớp vật liệu dẻo này bị nén chặt, điền đầy vào toàn bộ khoảng trống giữa đỉnh và đáy ren, tạo thành hàng rào vật lý ngăn dòng lưu chất rò rỉ.

• Điều kiện độ bền và độ kín: Để kết nối kín và vững chắc, hai đầu ren bắt buộc phải có cùng kích thước danh nghĩa, cùng tiêu chuẩn bước ren và góc ren. Việc vặn đúng bước ren ban đầu giúp tránh hiện tượng "cháy ren" hoặc trượt ren dưới áp lực cao.

Các Loại kết nối ren Phổ Biến Hiện Nay

Mỗi hệ thống công nghiệp đòi hỏi loại ren có đặc tính riêng biệt nhằm đáp ứng môi trường làm việc cụ thể:

Phân Loại Theo Vị Trí Ren

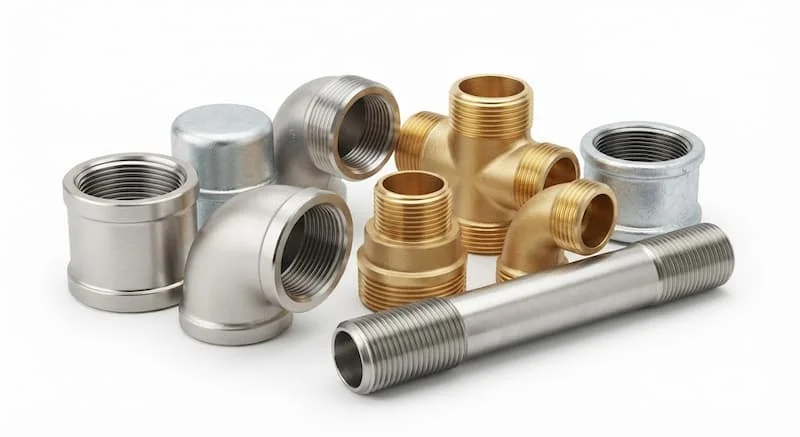

• Ren trong (Female Thread): Dùng phổ biến ở các khớp nối, măng xông, cút, tê và cổng vào của van công nghiệp.

• Ren ngoài (Male Thread): Gia công trên các đoạn đầu ống, kép ren, nắp bít hoặc chân kết nối của thiết bị đo.

Phân Loại Theo Tiêu Chuẩn Sản Xuất

• BSPT (British Standard Pipe Taper): Tiêu chuẩn ren côn của Anh với góc ren 55 độ. Dạng ren côn giúp hai đầu ren siết càng sâu càng siết chặt, cực kỳ tối ưu cho việc chống rò rỉ.

• BSPP (British Standard Pipe Parallel) / G Thread: Tiêu chuẩn ren thẳng của Anh có góc ren 55 độ. Cần dùng thêm gioăng đệm làm kín ở mặt phẳng đáy ren.

• NPT (National Pipe Taper): Tiêu chuẩn ren côn của Mỹ với góc ren 60 độ, đỉnh và đáy ren phẳng. Được ứng dụng rộng rãi trong ngành dầu khí và khí nén.

• PT (Pipe Thread): Tiêu chuẩn ren Nhật Bản, tương đương về mặt thông số với chuẩn BSPT.

• Metric Thread (Ren hệ mét): Tiêu chuẩn ren thẳng có góc ren 60 độ, tính bằng milimét, ứng dụng nhiều trong chi tiết máy cơ khí.

Vật Liệu Chế Tạo kết nối ren

Sự đa dạng về vật liệu giúp khớp ren đáp ứng tốt từ môi trường nước sạch dân dụng đến hóa chất ăn mòn:

• Đồng và Đồng mạ Niken: Dễ gia công, chống gỉ tốt, chuyên dùng cho mạng lưới cấp nước sinh hoạt, khí nén và thiết bị đo.

• Inox 201: Giá thành rẻ, độ cứng cao nhưng khả năng chống ăn mòn hóa chất ở mức trung bình.

• Inox 304 và Inox 316: Khả năng chống ăn mòn tuyệt vời, chịu nhiệt độ và áp suất cao, chuyên dùng cho thực phẩm, hóa chất và dược phẩm.

• Thép carbon và Gang: Chịu lực va đập cơ học tốt, dùng trong hệ thống PCCC, hơi nóng và dầu khí công nghiệp.

• Nhựa PVC, CPVC, PPR: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối, dùng cho đường ống dẫn axit, kiềm và nước thải.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn kết nối ren

Để đảm bảo khả năng lắp lẫn chính xác, kỹ sư cần xác định đầy đủ các thông số sau:

• Kích thước danh nghĩa: Từ 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1.1/4", 1.1/2" đến 2" (tương ứng DN6 đến DN50).

• Bước ren (Pitch): Khoảng cách giữa hai đỉnh ren liên tiếp.

• Đường kính ngoài và đường kính lòng ống: Xác định chính xác quy cách ống.

• Áp suất và nhiệt độ làm việc định mức của phụ kiện.

So Sánh kết nối ren Với Các Kiểu Kết Nối Khác

Vì Sao kết nối ren Vẫn Được Sử Dụng Rất Phổ Biến?

Mặc dù có nhiều công nghệ kết nối hiện đại ra đời, dạng khớp ren vẫn giữ vị trí chủ lực nhờ các ưu điểm vượt trội:

• Chi phí đầu tư tối ưu: Giá thành phụ kiện ren rẻ hơn đáng kể so với mặt bích hay khớp nối nhanh.

• Thi công nhanh chóng: Không yêu cầu máy hàn chuyên dụng hay nguồn điện tại hiện trường, chỉ cần cờ lê và dụng cụ cầm tay đơn giản.

• An toàn tuyệt đối khi lắp đặt: Không phát sinh tia lửa điện hay nhiệt độ cao, đặc biệt phù hợp cho khu vực có nguy cơ cháy nổ như kho xăng dầu, hóa chất.

• Bảo trì linh hoạt: Cho phép tháo rời để vệ sinh, thay thế chi tiết hỏng mà không tổn hại đến kết cấu chung của tuyến ống.

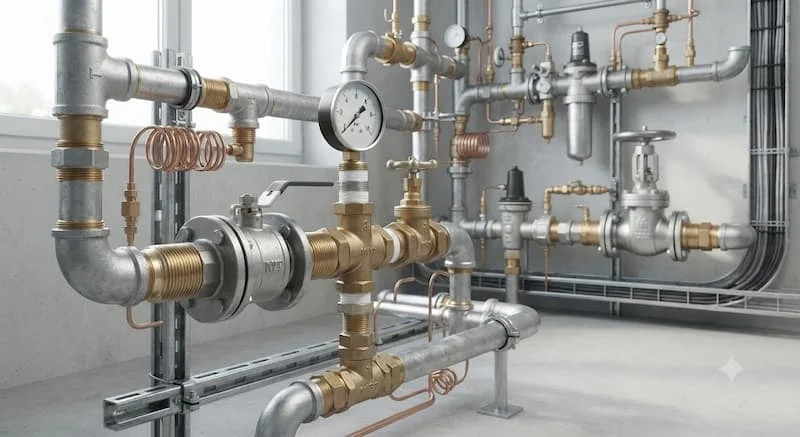

kết nối ren Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ tính đa năng, kết nối kiểu ren xuất hiện dày đặc trong cả dân dụng lẫn công nghiệp:

• Mạng lưới cấp thoát nước sinh hoạt và hệ thống xử lý nước thải.

• Hệ thống nén khí, dẫn hơi nóng nhẹ và điều hòa không khí HVAC.

• Đường ống phòng cháy chữa cháy PCCC trong các tòa nhà.

• Hạ tầng dẫn dầu, hóa chất, thực phẩm và dược phẩm.

• Điểm kết nối đầu vào/đầu ra của máy bơm, van công nghiệp và đồng hồ đo áp suất.

Khi Nào Nên Sử Dụng Kết Nối Ren?

Các chuyên gia kỹ thuật khuyến nghị áp dụng phương pháp này trong các trường hợp:

• Đường ống có kích thước nhỏ và trung bình, thông thường từ DN15 đến DN50 (1/2" - 2").

• Hệ thống hoạt động ở mức áp suất trung bình đến thấp.

• Các vị trí cần bảo trì, tháo lắp hoặc thay mới thiết bị định kỳ.

• Các công trình thi công trong không gian hẹp, không thể thao tác máy hàn.

Những Sai Lầm Thường Gặp Khi Sử Dụng kết nối ren

1. Lắp lẫn tiêu chuẩn ren BSPT và NPT: Mặc dù kích thước gần tương đồng nhưng góc ren khác nhau (55 độ so với 60 độ), dẫn đến kẹt ren, cháy ren và rò rỉ dưới áp lực.

2. Siết ren quá chặt: Dùng lực cờ lê quá mạnh làm nứt vỡ thân phụ kiện nhựa/đồng hoặc làm biến dạng chân ren inox.

3. Không quấn băng tan hoặc quấn sai chiều: Quấn ngược chiều vặn ren khiến lớp băng tan bị bung ra khi xoay ren, không tạo được độ kín.

4. Lắp lệch tâm ren: Vặn lệch bước ren ban đầu khiến ren bị xéo, hỏng cấu trúc gờ ren hoàn toàn.

5. Tái sử dụng đầu ren bị mòn: Dùng lại các phụ kiện đã bị biến dạng gờ ren làm tăng nguy cơ tụt ống khi tăng áp.

Checklist Chọn kết nối ren Phù Hợp

• Xác định chính xác loại lưu chất chảy qua ống (nước, khí, axit, dầu).

• Kiểm tra áp suất vận hành tối đa của hệ thống.

• Kiểm tra nhiệt độ làm việc thực tế.

• Xác định đúng tiêu chuẩn ren của thiết bị có sẵn (BSPT, NPT, Metric...).

• Chọn chính xác kích thước ren (DN/Inch).

• Chọn vật liệu phụ kiện tương thích (Inox, Đồng, Gang, Nhựa).

• Đánh giá khả năng chống ăn mòn của môi trường xung quanh.

Hướng Dẫn Lắp Đặt kết nối ren Đúng Kỹ Thuật

Quy Trình Thi Công 7 Bước Standard

1. Kiểm tra bề mặt ren, đảm bảo không bị móp méo, nứt vỡ hay bám dính xỉ kim loại.

2. Dùng bàn chải sạch vệ sinh bụi bẩn, dầu mỡ trên gờ ren trong và ren ngoài.

3. Quấn băng tan (PTFE) từ 5 - 8 vòng quanh ren ngoài theo chiều kim đồng hồ (chiều vặn vào).

4. Đưa đầu ren ngoài vào ren trong, xoay bằng tay từ 2 - 3 vòng đầu để đảm bảo ren ăn khớp thẳng hàng, không bị lệch góc.

5. Dùng cờ lê hoặc mỏ quạ siết chặt nhẹ nhàng với lực vừa đủ, dừng lại khi cảm nhận được độ khựng chắc tay.

6. Lau sạch phần băng tan dư thừa quanh mối nối.

7. Thử áp lực hệ thống để kiểm tra rò rỉ trước khi nghiệm thu vận hành.

Lưu Ý Giúp Mối Nối Ren Bền Hơn

• Không siết quá lực tác động lên phụ kiện.

• Tuyệt đối không sử dụng các đầu ren đã bị trượt gờ hoặc nứt nẻ.

• Thay mới toàn bộ băng tan hoặc keo làm kín mỗi khi tháo ra lắp lại.

• Thực hiện kiểm tra rò rỉ định kỳ tại các điểm nối ren.

• Chọn đúng chủng loại vật liệu chịu được sự ăn mòn của môi trường.

Các Câu Hỏi Thường Gặp (FAQ)

Ren BSP và NPT khác nhau như thế nào?

Ren BSP có góc đỉnh ren 55 độ, áp dụng tiêu chuẩn Anh/Châu Âu. Ren NPT có góc đỉnh ren 60 độ, áp dụng tiêu chuẩn Mỹ. Hai tiêu chuẩn này không thể vặn kín hoàn toàn vào nhau nếu không có đầu chuyển đổi.

Ren trong và ren ngoài dùng khi nào?

Ren ngoài dùng ở đầu đường ống dẫn hoặc kép kết nối ren. Ren trong dùng ở cổng phụ kiện (cút, tê, măng xông) hoặc cổng kết nối của van và máy bơm.

Có thể kết nối ren BSP với NPT không?

Không nên. Mặc dù có thể xoay vào nhau được vài vòng đầu, nhưng do góc ren và bước ren khác nhau, mối nối sẽ bị kẹt và gây rò rỉ lớn khi có áp suất.

Ren nối chịu được áp suất bao nhiêu?

Tùy thuộc vào vật liệu. Ren nhựa chịu được khoảng 10 - 16 bar, ren đồng chịu 16 - 25 bar, trong khi ren inox cao cấp có thể chịu áp suất tới 250 bar.

Có cần dùng băng tan khi lắp ren nối không?

Rất cần thiết đối với ren thẳng (BSPP) và ren côn (BSPT, NPT) để chèn lấp các khe hở vi mô, đảm bảo độ kín khít tuyệt đối cho hệ thống.

Kết Luận Về Ren Nối Và Liên Hệ Tư Vấn

Tóm lại, phương pháp liên kết bằng ren nối là giải pháp kỹ thuật linh hoạt, tiết kiệm và vô cùng hiệu quả cho các hệ thống đường ống kích thước nhỏ và trung bình. Việc thấu hiểu các tiêu chuẩn ren, lựa chọn đúng vật liệu và tuân thủ quy trình quấn băng tan chuẩn xác sẽ giúp hệ thống của bạn vận hành an toàn, không rò rỉ và có tuổi thọ lâu dài.

Quý khách hàng có nhu cầu tư vấn kỹ thuật, nhận catalogue chi tiết và báo giá các dòng phụ kiện ren nối chuẩn BSP, NPT, PT chính hãng đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tận tình!
