Wafer Dual Plate Check Valve: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các mạng lưới đường ống công nghiệp cỡ lớn, hiện tượng dội ngược dòng lưu chất khi đột ngột ngắt máy bơm luôn là mối đe dọa hàng đầu đối với an toàn toàn hệ thống. Tác động của những cú sốc áp lực này có thể gây vỡ ống, làm cong vênh trục bơm và hỏng hóc các thiết bị phụ trợ đắt tiền. Nhằm triệt tiêu hiện tượng nguy hiểm này, dòng van một chiều cánh bướm wafer hai cánh đã ra đời như một bước tiến công nghệ vượt trội, mang lại khả năng đóng phản hồi tức thì cùng thiết kế siêu nhỏ gọn cho các công trình hiện đại.

Wafer Dual Plate Check Valve Là Gì?

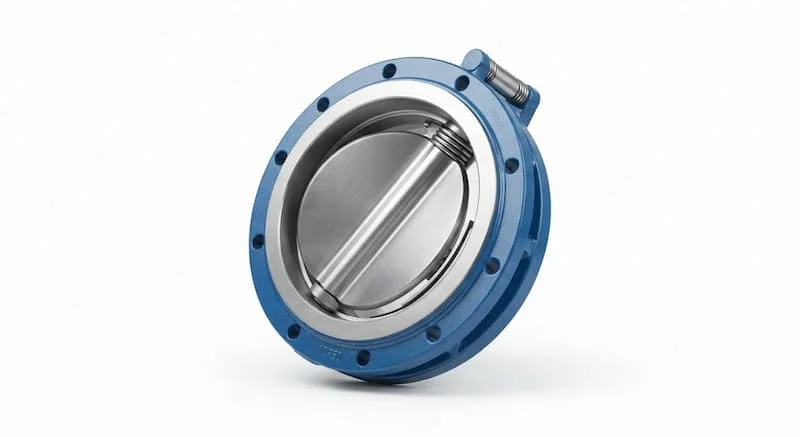

Wafer dual plate check valve (thường gọi là van một chiều cánh bướm wafer hai cánh) là loại van một chiều có cấu tạo dạng kẹp (wafer) với hai cánh van hình bán nguyệt lật quanh một trục trung tâm, sở hữu chức năng tự động ngăn dòng chảy ngược và bảo vệ thiết bị đường ống khỏi hiện tượng búa nước.

Đặc Điểm Nổi Bật Và Tên Gọi Tiếng Việt

Tên gọi van một chiều cánh bướm hai cánh xuất phát chính từ hình dáng vận hành của hai đĩa van bán nguyệt. Khi đóng mở, hai đĩa van này di chuyển tương tự như đôi cánh bướm đang khép xòe.

Khác biệt hoàn toàn với các dòng van một chiều lá lật cồng kềnh truyền thống, van một chiều cánh bướm wafer hai cánh tối ưu hóa tối đa chiều dài thân van. Nhờ kiểu kết nối kẹp ép giữa hai mặt bích đường ống, thiết bị giúp giảm tới 80% trọng lượng và không gian lắp đặt, mang lại giải pháp thi công linh hoạt và tiết kiệm chi phí vật tư vượt trội.

Nguyên Lý Hoạt Động Của van một chiều cánh bướm wafer hai cánh

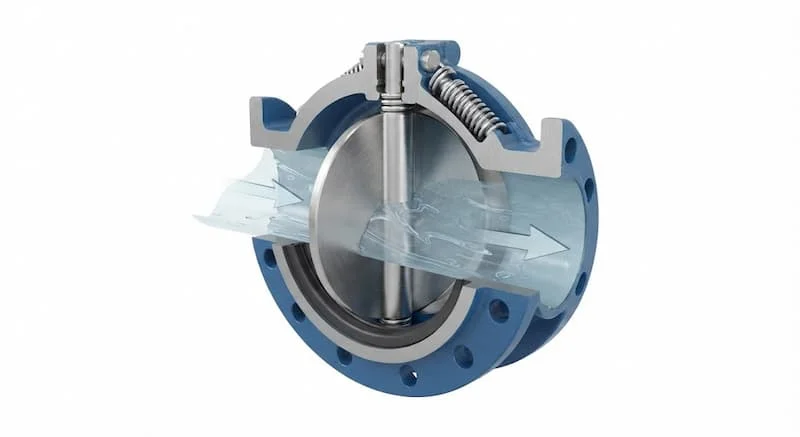

Cơ chế vận hành của dòng van này dựa trên sự tương tác thủy lực giữa lực đẩy dòng môi chất và lực nén lò xo phản hồi:

• Trạng thái mở van (Dòng chảy thuận): Khi máy bơm vận hành, áp lực dòng lưu chất ở đầu vào vượt qua lực nén của lò xo, đẩy hai cánh van gập lại về phía trục trung tâm. Cửa van mở ra hoàn toàn, tạo khoảng không rộng cho dòng chảy đi qua với mức trở lực và sụt áp tối thiểu.

• Trạng thái đóng van (Dòng chảy dừng hoặc dội ngược): Ngay khi lưu lượng dòng chảy giảm dần về không hoặc có xu hướng đổi chiều, mô-men xoắn từ lò xo xoắn tâm sẽ lập tức đẩy hai cánh van bung trở lại vị trí cũ, ép chặt vào vành tựa thân van.

• Cơ chế triệt tiêu búa nước: Nhờ hành trình di chuyển của hai cánh van rất ngắn kết hợp cùng lực đóng chủ động từ lò xo, van sẽ khép kín hoàn toàn ngay trước khi dòng chảy ngược kịp hình thành vận tốc cực đại. Điều này giúp loại bỏ triệt để hiện tượng va đập thủy lực (búa nước) nguy hại.

Cấu Tạo Chi Tiết Của van một chiều cánh bướm wafer hai cánh

Một cụm van hoàn chỉnh bao gồm các chi tiết cơ khí chính xác sau:

• Thân van: Dạng vòng đệm mỏng mỏng đúc bằng gang, inox hoặc thép, thiết kế kiểu kẹp wafer tiêu chuẩn để ép gọn giữa hai mặt bích.

• Hai cánh van (Dual Plates): Hai nửa đĩa hình bán nguyệt làm từ inox hoặc hợp kim chịu lực, di chuyển linh hoạt trên trục trung tâm.

• Trục van và chốt dừng: Làm từ inox cường độ cao, giữ cố định hai cánh van và định vị góc mở tối đa để tránh biến dạng lò xo.

• Lò xo xoắn (Torsion Springs): Bộ phận then chốt giúp kéo hai cánh van đóng nhanh chủ động ngay khi áp lực dòng chảy giảm.

• Gioăng làm kín (Seat): Được đúc trực tiếp vào thân van hoặc gia công bề mặt kim loại để tạo độ kín khít tuyệt đối khi đóng van.

Phân Loại van một chiều cánh bướm wafer hai cánh

Dựa vào quy cách thiết kế kỹ thuật, van được chia thành nhiều phân nhóm đa dạng:

Phân Loại Theo Vật Liệu Thân Và Cánh Van

• Thân gang / Gang cầu (GG25, GGG40): Chi phí tối ưu, chuyên dùng cho các hạ tầng cấp thoát nước, PCCC, HVAC.

• Inox 304, Inox 316: Kháng hóa chất ăn mòn, chịu nhiệt độ cao, đáp ứng môi trường thực phẩm, dược phẩm.

• Thép carbon (WCB): Chịu áp lực cơ học cực cao, tối ưu cho ngành dầu khí và nhà máy nhiệt điện.

Phân Loại Theo Dạng Mặt Đệm Làm Kín

• Đệm cao su đàn hồi (EPDM, NBR): Tạo độ kín tuyệt đối 100%, dùng cho nước sạch, nước thải và khí nén.

• Đệm nhựa kỹ thuật (PTFE, Viton): Chịu hóa chất mạnh và môi trường dung môi nhiệt độ cao.

• Đệm kim loại (Metal to Metal): Chịu nhiệt độ cực cao và dòng lưu chất có độ mài mòn lớn như hơi nóng, dầu khí.

Phân Loại Theo Tiêu Chuẩn Kết Nối

• Tiêu chuẩn Mỹ: ANSI Class 150, Class 300.

• Tiêu chuẩn Châu Âu & Nhật Bản: DIN PN10/PN16/PN25/PN40, JIS 10K/20K, BS.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

So Sánh van một chiều cánh bướm wafer hai cánh Với Các Dòng Van Khác

Vì Sao Nên Ưu Tiên Chọn van một chiều cánh bướm wafer hai cánh?

Sử dụng dòng van hai cánh mỏng mang lại nhiều ưu thế vượt trội cho chủ đầu tư:

• Tiết kiệm không gian và tải trọng: Chiều dài thân van ngắn giúp thu gọn tối đa cụm đường ống, giảm tải trọng dồn lên giá đỡ.

• Khả năng ngăn búa nước đỉnh cao: Lực khép chủ động của lò xo giúp van đóng hoàn toàn trước khi dòng chảy ngược dội về.

• Độ bền cơ học lớn: Hai cánh van chia đôi áp lực giúp giảm hiện tượng tập trung ứng suất, kéo dài tuổi thọ đĩa van.

• Thi công lắp đặt dễ dàng: Cấu trúc kẹp wafer tương thích linh hoạt với nhiều tiêu chuẩn mặt bích khác nhau mà không cần dùng nhiều bu lông dài.

• Chi phí đầu tư hợp lý: Lượng vật liệu đúc ít hơn đáng kể so với van lá lật cùng kích cỡ, giúp tối ưu ngân sách vật tư.

Wafer Dual Plate Check Valve Được Sử Dụng Ở Đâu?

Thiết bị này đóng vai trò then chốt trong nhiều phân ngành công nghiệp:

• Mạng lưới cấp thoát nước đô thị và trạm bơm tăng áp cao tầng.

• Hệ thống điều hòa không khí trung tâm HVAC và cụm Chiller tòa nhà.

• Hạ tầng phòng cháy chữa cháy PCCC (đường ống họng thu, trạm bơm PCCC).

• Dây chuyền xử lý nước thải, nhà máy sản xuất hóa chất, dệt nhuộm.

• Ngành lọc hóa dầu, khai thác khí đốt và nhà máy nhiệt điện.

• Nhà máy chế biến thực phẩm, đồ uống, sản xuất giấy và bột giấy.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Và Vận Hành

1. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên hướng dẫn đúc nổi trên thân van, khiến van ngăn chặn luôn cả dòng chảy thuận từ máy bơm.

2. Lắp sai phương đường ống: Lắp van theo phương đứng nhưng dòng chảy đi từ trên xuống dưới, khiến lực trọng trường chống lại cơ cấu đóng mở của đĩa van.

3. Không đo đạc khoảng cách mở cánh van: Lắp van quá gần các cút nối hoặc van chặn khác khiến hai cánh van bị kẹt vào thành ống khi mở rộng.

4. Chọn sai vật liệu gioăng làm kín: Dùng đệm EPDM cho môi trường nước thải chứa dầu hóa chất làm gioăng bị rã mục rò rỉ.

5. Không kiểm tra lực siết bu lông: Siết lệch lực các bu lông kẹp bích khiến thân van bị vặn vênh, gây kẹt đĩa van bên trong.

Checklist Lựa Chọn Wafer Dual Plate Check Valve Phù Hợp

• Môi chất lưu thông là nước sạch, nước thải, hơi nóng hay hóa chất.

• Kích thước đường ống danh nghĩa DN cần lắp đặt.

• Áp suất vận hành thực tế và áp suất cực đại của hệ thống.

• Nhiệt độ môi chất tối đa để lựa chọn loại đệm làm kín phù hợp.

• Tiêu chuẩn mặt bích hiện hữu trên đường ống (ANSI, DIN, JIS).

• Vật liệu thân và cánh van (Gang cầu, Inox 304, Inox 316 hay Thép WCB).

• Đơn vị cung cấp cam kết cấp đầy đủ chứng chỉ CO và CQ chính hãng.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy Trình Lắp Đặt Chuẩn Kỹ Thuật

1. Vệ sinh thổi sạch toàn bộ mạt sắt, bavia và cặn bẩn bên trong lòng mặt bích.

2. Kiểm tra chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

3. Đặt van vào giữa hai mặt bích, căn chỉnh tâm van trùng khớp với tâm đường ống.

4. Chèn đệm làm kín mặt bích (nếu thân van dùng đệm metal), xỏ các bu lông xung quanh.

5. Siết đều các bu lông đối chéo nhau theo đúng lực quy định để đảm bảo van nằm phẳng cân bằng.

6. Mở máy bơm chạy thử, quan sát hiện tượng sụt áp và kiểm tra độ kín khít.

7. Kiểm tra tình trạng mỏi lò xo xoắn và vệ sinh cặn bám đĩa van định kỳ 6 đến 12 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

Wafer Dual Plate Check Valve dùng cho môi chất nào?

Van có thể dùng cho đa dạng môi chất như nước sạch, nước thải, PCCC, khí nén, dầu truyền nhiệt, hơi nóng và hóa chất tùy thuộc vào việc bạn chọn thân gang, inox hay thép.

Có thể lắp van theo phương đứng không?

Hoàn toàn được. Tuy nhiên bắt buộc hướng dòng chảy phải đi từ dưới lên trên để đảm bảo áp lực dòng chảy nâng được hai cánh van và trọng lực hỗ trợ quá trình đóng van.

Van có giảm hiện tượng búa nước không?

Có. Đây là một trong những dòng van ngăn búa nước tốt nhất hiện nay nhờ cơ cấu lò xo xoắn phản hồi đóng cực nhanh trước khi dòng chảy ngược dội về.

Bao lâu nên bảo trì van một lần?

Nên bảo dưỡng, kiểm tra tình trạng đệm làm kín và độ đàn hồi của lò xo định kỳ từ 6 đến 12 tháng một lần.

Nên chọn van hai cánh bằng inox hay gang?

Nên chọn van thân gang cánh inox cho các hệ thống nước sạch, HVAC, PCCC để tiết kiệm chi phí. Nên chọn van toàn bộ bằng inox cho môi trường hóa chất, thực phẩm, nước biển hoặc nhiệt độ cao.

Kết Luận Và Đăng Ký Tư Vấn Báo Giá

Trang bị wafer dual plate check valve là giải pháp nâng cấp hạ tầng đường ống thông minh, giúp triệt tiêu nguy cơ búa nước, tiết kiệm diện tích thi công và nâng cao tuổi thọ vận hành cho toàn bộ cụm máy bơm. Việc lựa chọn chuẩn xác vật liệu, thông số áp suất và tiêu chuẩn bích sẽ đảm bảo công trình vận hành an toàn và tối ưu chi phí.
