Phốt motor bơm nước: Cấu tạo, Dấu hiệu hư hỏng và Hướng dẫn thay thế chuẩn chuyên gia

Phốt motor bơm nước là một chi tiết kỹ thuật nhỏ nhưng đóng vai trò cốt lõi trong việc duy trì vận hành ổn định cho toàn bộ hệ thống bơm. Rất nhiều người dùng thường chủ quan khi thấy hiện tượng nước rò rỉ quanh trục và cho rằng máy bơm đã hỏng toàn bộ, trong khi nguyên nhân thực chất xuất phát từ việc phốt motor bơm nước đã xuống cấp. Nếu tiếp tục vận hành trong tình trạng này, dòng nước rò rỉ sẽ nhanh chóng xâm nhập vào khu vực ổ bi, gây kẹt trục, cháy motor hoặc hư hỏng nặng các bộ phận liên quan.

Bài viết này sẽ giúp bạn hiểu rõ bản chất, cấu tạo của van, dấu hiệu hư hỏng cũng như phương pháp lựa chọn và thay thế phốt motor bơm nước chuẩn xác nhất để tối ưu hiệu suất hoạt động.

Kiến thức nền

Phốt motor bơm là gì?

Phốt motor bơm là bộ phận làm kín quanh trục quay của bơm, giúp hạn chế chất lỏng rò rỉ và bảo vệ các chi tiết bên trong khỏi nước hoặc tạp chất. Trong kỹ thuật ngành bơm, các thuật ngữ như phốt, phớt, seal hay cụ thể hơn là mechanical seal thường được dùng thay thế cho nhau tùy theo vùng miền và thói quen kỹ thuật. Vị trí đặc thù của phốt nằm ngay tại giao điểm giữa phần tĩnh của thân bơm và phần trục quay truyền động từ motor.

Trục quay là khu vực chịu ma sát lớn, chuyển động liên tục và chịu áp lực dòng chảy, do đó đây là vị trí cần làm kín đặc biệt khắt khe. Một bộ phốt đạt chuẩn sẽ ngăn chặn hoàn toàn tình trạng nước rò rỉ phá hủy các linh kiện điện tử và ổ đỡ cơ khí bên trong, trực tiếp quyết định tuổi thọ và độ bền của toàn bộ máy bơm.

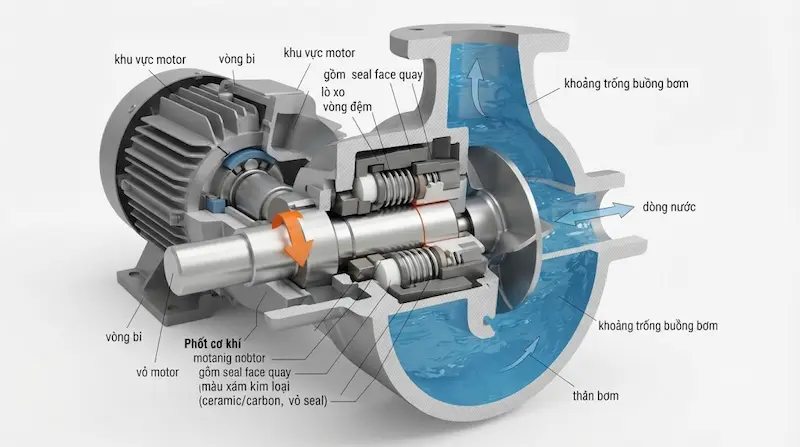

Nguyên lý hoạt động của phốt motor bơm

Khi trục bơm quay với tốc độ cao, phốt motor bơm vẫn phải duy trì khả năng làm kín tuyệt đối thông qua cơ chế áp lực tiếp xúc giữa các bề mặt phẳng tinh xảo. Hai bề mặt làm kín (gồm mặt tĩnh và mặt động) áp sát vào nhau nhờ lực tì của hệ thống lò xo cơ khí, tạo ra một màng nước bôi trơn siêu mỏng nhưng đủ sức ngăn chất lỏng thoát ra ngoài.

Khả năng làm kín này chịu sự chi phối trực tiếp của các yếu tố vận hành như:

• Áp suất và nhiệt độ: Áp lực buồng bơm lớn hoặc nhiệt độ chất lỏng cao dễ làm biến dạng gioăng cao su.

• Tốc độ quay và tính chất chất lỏng: Tốc độ vòng quay lớn sinh nhiệt ma sát, đòi hỏi vật liệu phốt phải có độ chống mài mòn cao.

• Độ đồng tâm của trục: Trục bơm bị đảo hoặc lệch tâm sẽ làm hở bề mặt tiếp xúc của phốt, dẫn đến rò rỉ nước nhanh chóng.

Phân tích chuyên sâu về phốt motor bơm nước

Cấu tạo phốt motor bơm gồm những bộ phận nào?

Một bộ phốt motor bơm tiêu chuẩn (đặc biệt là dạng mechanical seal) được cấu thành từ các thành phần chính kết hợp chặt chẽ với nhau:

• Mặt tĩnh (Stationary ring): Phần làm kín cố định gắn trên vỏ bơm, thường làm bằng Ceramic hoặc Silicon Carbide có độ cứng cao.

• Mặt động (Rotary ring): Phần quay đồng tốc cùng trục bơm, thường làm bằng Carbon hoặc Tungsten Carbide để chịu ma sát tốt.

• Lò xo (Spring): Làm bằng Inox cao cấp, có nhiệm vụ duy trì lực ép liên tục giữa mặt tĩnh và mặt động khi có sự dịch chuyển vi mô.

• Gioăng / O-ring: Làm bằng EPDM hoặc NBR, đóng vai trò làm kín phụ chống rò rỉ qua các khe hở lắp ghép.

• Vòng giữ và chi tiết định vị: Cố định toàn bộ cấu trúc phốt nằm đúng vị trí kỹ thuật.

Các loại phốt motor bơm phổ biến

• Phốt cơ khí (Mechanical Seal): Sở hữu cấu tạo đa thành phần phức tạp, khả năng làm kín ưu việt và độ bền cao, là lựa chọn hàng đầu cho các dòng máy bơm nước dân dụng và công nghiệp hiện đại.

• Phốt môi (Oil Seal / Lip Seal): Cấu tạo đơn giản hơn với vành cao su ôm sát trục, thường ứng dụng ở các vị trí ngăn dầu mỡ hoặc vị trí làm kín áp suất thấp.

• Phốt theo kích thước và thiết kế bơm: Được phân loại chi tiết theo đường kính trục, chiều cao lắp đặt và đặc thù của từng dòng bơm chuyên dụng. Do đó, người dùng không nên chọn mua phốt chỉ dựa vào tên gọi chung chung mà cần đo đạc chuẩn xác thông số kỹ thuật.

Thông số cần quan tâm khi chọn phốt motor bơm

Việc lựa chọn sai thông số kỹ thuật sẽ khiến phốt không thể lắp ráp hoặc nhanh chóng bị phá hủy. Các thông số cốt lõi bao gồm:

• Đường kính trục bơm và đường kính ngoài phốt.

• Chiều cao và không gian lắp đặt thực tế.

• Vật liệu mặt làm kín (Carbon/Ceramic/SiC) và vật liệu gioăng (EPDM/NBR) phù hợp với nhiệt độ, áp suất và tính chất hóa học của nguồn nước.

So sánh phốt mới và phốt đã bị hư hỏng

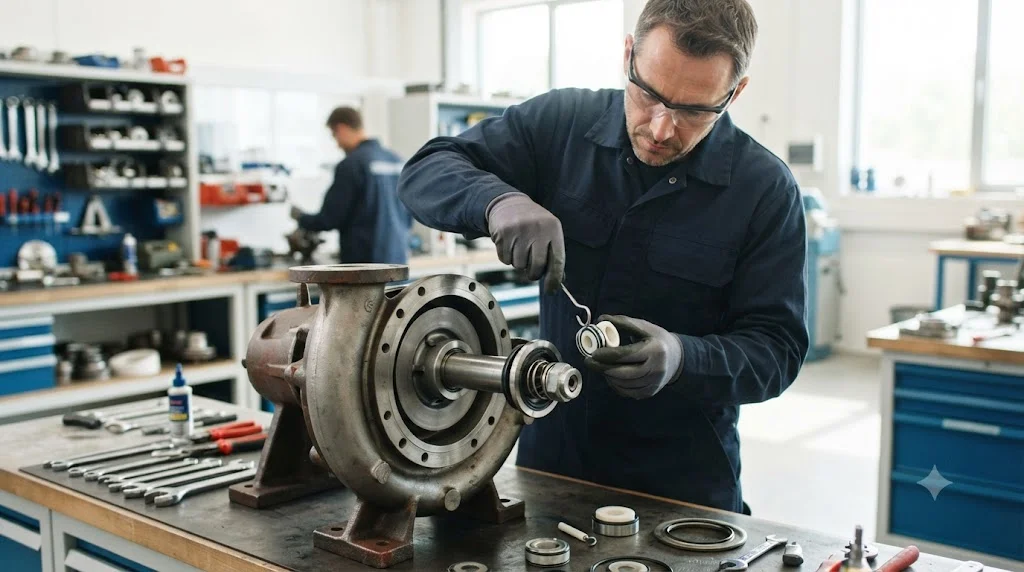

Ứng dụng thực tế

Khi nào cần thay phốt motor bơm ?

Bạn cần kiểm tra hệ thống ngay khi xuất hiện các dấu hiệu bất thường sau: nước rò rỉ thành giọt hoặc chảy thành dòng quanh trục bơm; motor phát ra tiếng kêu lạ do ổ bi bị nước xâm nhập gây rỉ sét; khu vực lắp phốt nóng bất thường do ma sát khô; hoặc phốt đã qua thời gian dài vận hành vượt ngưỡng tuổi thọ thiết kế.

Cần lưu ý rằng hiện tượng rò nước đôi khi không chỉ do bản thân phốt motor bơm bị hỏng, mà còn có thể do trục bơm bị xước sâu, vòng bi dơ làm đảo trục, hoặc do kỹ thuật lắp đặt lệch tâm từ trước.

Những sai lầm thường gặp khi sử dụng và thay phốt

• Chỉ chọn mua phốt dựa vào đường kính ngoài mà bỏ qua đường kính trục và chiều cao lắp đặt.

• Lắp phốt mới vào vị trí trục bơm đã bị mòn khuyết hoặc xước bề mặt.

• Dùng tay hoặc dụng cụ kim loại tác động trực tiếp làm trầy xước bề mặt làm kín tinh xảo của phốt.

• Khởi động máy bơm ngay lập tức khi buồng bơm chưa có nước, khiến phốt chạy khô, cháy mặt chà ceramic chỉ trong vài giây.

Hướng dẫn / Checklist

Cách kiểm tra và thay phốt motor bơm chuẩn kỹ thuật

Bước 1 – Ngắt điện và tháo bơm: Ngắt hoàn toàn nguồn điện lưới để đảm bảo an toàn tuyệt đối, khóa các van cấp nước liên quan và tháo rời cụm buồng bơm theo đúng sơ đồ của nhà sản xuất.

Bước 2 – Kiểm tra phốt cũ: Tháo rời phốt cũ, quan sát kỹ bề mặt chà, tình trạng lò xo, gioăng cao su và đặc biệt kiểm tra xem trục bơm có bị rỗ hay xước không.

Bước 3 – Đo và xác định phốt thay thế: Dùng thước kẹp chuyên dụng đo chính xác đường kính trục và kích thước hốc lắp phốt để chọn đúng chủng loại.

Bước 4 – Lắp phốt mới: Vệ sinh sạch sẽ bệ lắp, bôi một lớp nước sạch hoặc dung dịch bôi trơn chuyên dụng lên gioăng (tuyệt đối không dùng dầu mỡ bẩn lên mặt chà), đặt đúng chiều và ấn nhẹ nhàng tránh làm lệch tâm.

Bước 5 – Chạy thử: Lắp ráp lại hoàn thiện, cấp nước mồi và vận hành thử nghiệm, theo dõi chặt chẽ độ kín, tiếng ồn và nhiệt độ tại buồng phốt.

Checklist chọn phốt motor bơm đúng loại

• Model máy bơm cụ thể

•  Đường kính trục chính xác (mm)

•  Kích thước tổng thể của phốt

•  Chủng loại phốt (Mechanical seal / Phốt môi)

•  Vật liệu mặt làm kín (Carbon, Ceramic, Silicon Carbide)

•  Vật liệu gioăng cao su (EPDM, NBR)

•  Nhiệt độ và áp suất làm việc của hệ thống

•  Tính chất dung dịch bơm (nước sạch, nước nóng, nước nhiễm phèn/hóa chất)

FAQ

Phốt motor bơm có tác dụng gì?

Bộ phận này đảm nhiệm chức năng làm kín tại vị trí trục quay, ngăn chặn triệt để tình trạng chất lỏng rò rỉ ra bên ngoài đồng thời bảo vệ các linh kiện điện và ổ bi cơ khí khỏi sự xâm nhập của nước.

Phốt motor bơm bị hỏng có dấu hiệu gì?

Dấu hiệu trực quan nhất là hiện tượng rò rỉ nước liên tục quanh trục bơm, kèm theo tiếng ồn lớn bất thường do ổ bi bị khô dầu hoặc khu vực cổ trục phát nhiệt cao.

Phốt bơm nước có phải mechanical seal không?

Đa số các dòng máy bơm nước dân dụng và công nghiệp hiện đại đều sử dụng mechanical seal (phốt cơ khí) làm chuẩn thiết kế chính, tuy nhiên bạn vẫn cần đối chiếu cấu tạo thực tế của từng dòng máy.

Làm sao chọn đúng phốt cho máy bơm?

Bạn cần căn cứ vào mã model máy bơm, kích thước đường kính trục, không gian lắp đặt, chất liệu mặt chà và điều kiện môi trường làm việc thực tế để chọn sản phẩm tương thích.

Có thể tự thay phốt motor bơm nước không?

Bạn hoàn toàn có thể tự thay thế nếu có sẵn dụng cụ cơ khí và am hiểu kỹ thuật cơ bản, nhưng cần lưu ý thao tác cẩn trọng để không làm xước mặt chà hay lắp lệch chiều phốt.

Kết luận

Phốt motor bơm tuy là một linh kiện có kích thước nhỏ gọn nhưng lại quyết định trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống đường ống và thiết bị bơm. Việc lựa chọn sai lầm thông chủng loại hoặc cố tình vận hành khi phốt đã bị tổn thương sẽ dẫn đến những hư hỏng nặng nề hơn cho động cơ.
