Hướng Dẫn Toàn Diện Về Non Return Flap Valve: Giải Pháp Chống Chảy Ngược Chuẩn Kỹ Thuật

Non Return Flap Valve – giải pháp ngăn dòng chảy ngược trong đường ống

Hệ thống bơm nước của bạn vẫn hoạt động bình thường, nhưng ngay khi máy bơm dừng lại, lượng nước trong đường ống lập tức dồn ngược lại phía nguồn, khiến cánh bơm quay ngược, đường ống rung lắc mạnh và phát ra những tiếng va đập chát chúa do hiện tượng búa nước gây ra?

Thực tế vận hành cho thấy bất kỳ hệ thống đường ống chất lỏng nào cũng cần đến một thiết bị tự động kiểm soát hướng chảy, đảm bảo dòng nước chỉ di chuyển theo một chiều duy nhất. Đó chính là lý do non return flap valve ra đời như một giải pháp bảo vệ cốt lõi. Thiết bị này sử dụng cơ cấu nắp/đĩa lật linh hoạt để cho phép dòng chảy thông suốt và tự động đóng kín khi dòng đổi chiều.

Tuy nhiên, nguyên tắc kỹ thuật cốt lõi là không phải cứ lắp đại diện một chiếc van một chiều là hệ thống sẽ đạt hiệu quả tối ưu. Việc lựa chọn sai kiểu van, kích thước, định mức áp suất hoặc sai điều kiện lắp đặt sẽ dẫn đến hậu quả nghiêm trọng như rò rỉ, sụt áp hoặc hư hỏng thiết bị toàn diện.

Kiến thức nền

Non Return Flap Valve là gì?

Non return flap valve là loại van một chiều sử dụng một đĩa hoặc nắp lật (flap) để kiểm soát hướng dòng chảy trong hệ thống đường ống. Van cho phép chất lỏng di chuyển theo chiều thiết kế và tự động đóng kín khi lưu lượng giảm hoặc đảo chiều, qua đó ngăn chặn triệt để hiện tượng dòng chảy ngược.

Trong thuật ngữ kỹ thuật, thuật ngữ này được bóc tách cụ thể: Non return valve chính là van một chiều, còn flap biểu thị cơ cấu nắp hoặc đĩa lật. Cần lưu ý rằng flap valve không nên hiểu chung chung là mọi dòng van có cánh lật, bởi thiết kế thực tế còn tùy thuộc vào từng nhà sản xuất và tiêu chuẩn thị trường.

Bên cạnh đó, các kỹ sư thường dùng một số tên gọi tương đương tùy theo cấu hình cơ khí như flap check valve, flap check valve for water, hoặc trong một số trường hợp tương đồng về nguyên lý bản lề thì được gọi là swing-type check valve. Việc nắm vững bản chất giúp bạn phân biệt chính xác từng dòng sản phẩm trong catalog kỹ thuật.

Cấu tạo và nguyên lý hoạt động của Non Return Flap Valve

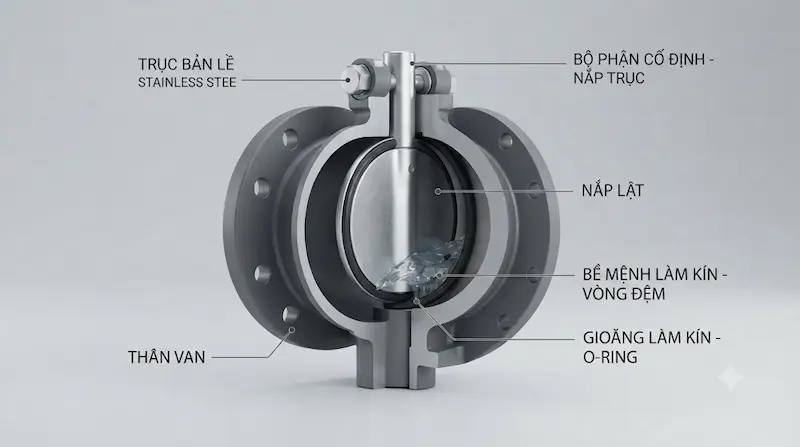

Về mặt cấu trúc, một thiết bị non return flap valve tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân van: Khung chính chịu lực áp suất của đường ống.

• Flap / Disc (Nắp/đĩa lật): Bộ phận trực tiếp chặn dòng chảy ngược.

• Trục bản lề: Điểm tựa để nắp van quay mở hoặc đóng.

• Seat (Bề mặt làm kín): Vị trí tiếp xúc khít giữa nắp van và thân van.

• Gioăng làm kín và nắp/bộ phận bảo vệ tùy theo model nhà sản xuất.

Về nguyên lý, van hoạt động hoàn toàn tự động dựa trên động lực học dòng chảy qua 3 trạng thái:

1. Không có dòng chảy: Flap nằm ở trạng thái tự nhiên đóng nhờ trọng lực hoặc lực lò xo.

2. Dòng chảy đúng chiều: Áp lực dòng nước đẩy flap bật mở, tạo khoảng trống cho nước đi qua.

3. Dòng chảy đảo chiều: Khi bơm dừng, dòng nước ngược chiều đẩy flap quay trở lại vị trí đóng, chặn đứng dòng chảy.

Điểm đặc biệt là van không cần bộ truyền động điện hay khí nén bên ngoài; mọi chuyển động đều sinh ra từ năng lượng dòng chảy và trọng lực cơ học.

Phân tích chuyên sâu

Các loại Non Return Flap Valve phổ biến

Việc phân loại van dựa theo thiết kế cấu tạo giúp các kỹ sư dễ dàng lựa chọn đúng giải pháp cho từng quy mô công trình:

• Flap check valve dạng bản lề: Cánh van quay quanh một trục cố định, kết cấu đơn giản, rất phổ biến trong các hệ thống cấp thoát nước dân dụng và công nghiệp.

• Swing check valve: Đĩa van lớn quay trên bản lề lệch tâm, tối ưu hóa khả năng mở rộng khi lưu lượng dòng chảy lớn.

• Wafer-type check valve: Thiết kế mỏng gọn, kẹp chặt giữa hai mặt bích đường ống, giúp tiết kiệm tối đa không gian lắp đặt.

• Flanged flap check valve: Kiểu kết nối mặt bích tiêu chuẩn, chuyên dùng cho các đường ống công nghiệp cỡ lớn đòi hỏi độ vững chắc cao.

• Các cấu hình chuyên dụng: Bao gồm dòng có thêm lò xo trợ lực, có đối trọng cân bằng hoặc cơ cấu giảm chấn thủy lực nhằm triệt tiêu hiện tượng búa nước.

Tên gọi thương mại của các hãng có thể khác biệt, vì vậy việc căn cứ vào bản vẽ cấu tạo và bảng thông số datasheet là nguyên tắc sống còn khi mua hàng.

Thông số kỹ thuật quan trọng khi chọn Non Return Flap Valve

Để sở hữu một thiết bị vận hành bền bỉ, bạn bắt buộc phải kiểm soát các thông số kỹ thuật cốt lõi sau:

1. Kích thước danh nghĩa (DN): Ký hiệu quy chuẩn như DN50, DN80, DN100, DN150, DN200... Lưu ý DN thể hiện quy cách danh nghĩa chứ không hoàn toàn là đường kính ngoài thực tế của thân van.

2. Áp suất danh định (PN): Các dải phổ biến như PN10, PN16, PN25. Cần hiểu rằng PN không có nghĩa là mức áp suất cố định mà van chịu được trong mọi điều kiện, mà phụ thuộc vào nhiệt độ và vật liệu.

3. Vật liệu thân van: Gang xám, gang cầu, thép carbon, inox hoặc nhựa kỹ thuật tùy thuộc vào môi trường lưu chất.

4. Vật liệu flap/disc: Ảnh hưởng trực tiếp đến độ bền, trọng lượng cánh van và tốc độ phản ứng đóng van.

5. Vật liệu seat/gioăng: Quyết định độ kín khít khi dùng cho nước sạch, nước thải, nước biển, hóa chất hay nước nóng.

6. Kiểu kết nối: Wafer (kẹp bích), Lug hoặc Flanged (mặt bích) phù hợp với tiêu chuẩn đường ống sẵn có.

7. Nhiệt độ làm việc: Giới hạn nhiệt độ chịu đựng của gioăng và vật liệu thân van.

8. Chiều dòng chảy: Mũi tên chỉ hướng trên thân van là quy chuẩn tuyệt đối không được lắp ngược.

Tại sao Non Return Flap có thể gây water hammer?

Hiện tượng búa nước (water hammer) xảy ra khi dòng nước đang lưu thông với tốc độ cao bỗng ngột ngạt dừng lại, khiến cánh van của non return flap đóng sập xuống đột ngột. Khối lượng nước khổng lồ trong đường ống dồn nén tạo ra một áp lực cực lớn, gây xung chấn mạnh có thể làm nứt vỡ đường ống hoặc phá hủy thiết bị.

Các yếu tố tác động trực tiếp bao gồm:

• Tốc độ dòng chảy và đường kính, chiều dài đường ống.

• Tốc độ đóng và trọng lượng của cánh flap.

• Vị trí lắp đặt van so với máy bơm.

• Đặc tính khởi động/dừng của hệ thống bơm.

Một chiếc van một chiều chất lượng cao không chỉ đơn thuần là chặn nước chảy ngược, mà còn phải được thiết kế tối ưu để giảm thiểu tối đa hiện tượng xung áp búa nước này.

So sánh

Non Return Flap khác gì các loại van một chiều khác?

Không có một loại van một chiều nào là tốt nhất cho mọi công trình; sự lựa chọn phải dựa hoàn toàn vào đặc tính động lực học của hệ thống.

Khi nào nên chọn Non Return Flap thay vì van một chiều khác?

• Nên cân nhắc chọn Flap Valve khi: Đường ống nước có kích thước lớn, hệ thống yêu cầu kết cấu cơ khí đơn giản, công việc bảo trì thuận tiện, dòng chảy tương đối ổn định và hệ thống vận hành phù hợp với tốc độ đóng mở của cánh lật.

• Nên cân nhắc chọn loại van khác khi: Hệ thống đòi hỏi thời gian đóng cực nhanh, không gian lắp đặt bị giới hạn nghiêm ngặt, hệ thống cực kỳ nhạy cảm với hiện tượng búa nước, tốc độ dòng chảy thay đổi liên tục hoặc có yêu cầu khắt khe về tư thế lắp đặt đặc biệt.

Ứng dụng thực tế

Non Return Flap được sử dụng ở đâu?

Thiết bị này hiện diện trong hầu hết các hệ thống kỹ thuật nước quy mô lớn nhỏ:

• Hệ thống cấp nước và trạm bơm: Bảo vệ máy bơm khỏi hiện tượng quay ngược cánh quạt khi dừng hoạt động.

• Hệ thống xử lý nước và thoát nước: Ngăn chặn nước thải hoặc bùn lỏng chảy ngược về bồn chứa.

• Hệ thống PCCC và tưới tiêu nông nghiệp: Duy trì cột áp sẵn sàng cho đường ống khi hệ thống ở chế độ chờ.

• Đường ống công nghiệp và HVAC: Kiểm soát dòng tuần hoàn trong các hệ thống trao đổi nhiệt quy mô lớn.

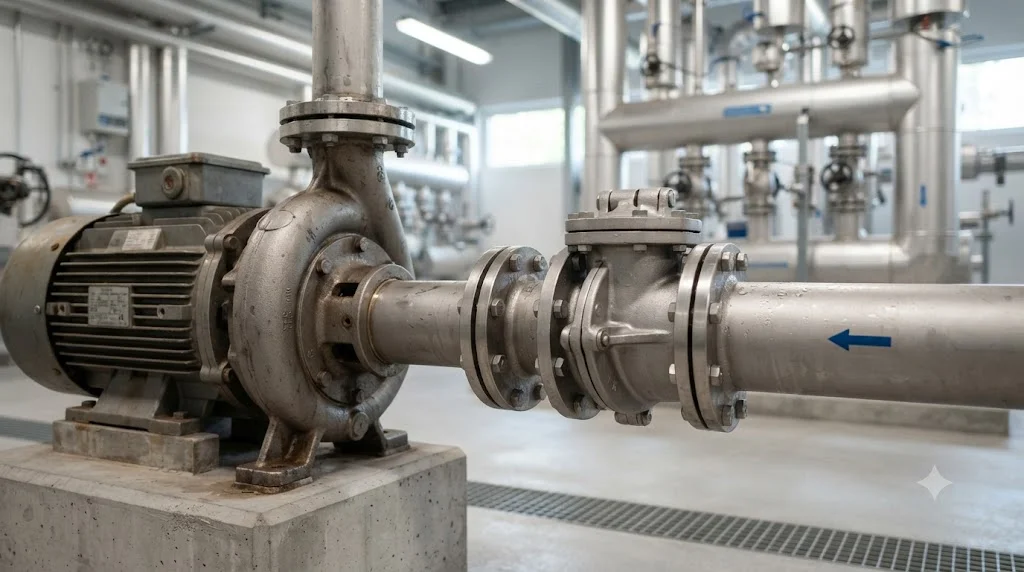

Ví dụ thực tế tại các trạm bơm cấp nước: khi máy bơm đẩy nước lên cao, cột áp tạo dòng chảy thuận. Ngay khi bơm ngắt điện, trọng lực kéo cột nước tụt xuống, non return flap đóng sập lại kịp thời để giữ áp và bảo vệ toàn bộ cụm bơm phía sau.

Những sai lầm thường gặp khi lắp Non Return Flap

• Sai lầm 1: Lắp ngược chiều dòng chảy. Không quan sát kỹ mũi tên chỉ hướng trên thân van làm nước không thể đi qua hoặc gây hư hỏng nặng.

• Sai lầm 2: Chọn DN chỉ dựa theo đường kính ngoài ống. Bỏ qua các tiêu chuẩn mặt bích kết nối thực tế gây lệch tâm khi lắp đặt.

• Sai lầm 3: Không quan tâm thông số PN. Lắp van có áp suất danh định thấp hơn áp suất thực tế của hệ thống gây nứt vỡ thân van.

• Sai lầm 4: Bỏ qua nguy cơ búa nước. Lắp đặt van không phù hợp với vận tốc dòng chảy lớn của bơm gây tiếng va đập rung ống liên tục.

• Sai lầm 5: Lắp ở vị trí tư thế không đúng. Gây kẹt cánh flap, khiến van không thể đóng mở hoàn toàn.

• Sai lầm 6: Chọn sai vật liệu. Dùng van gang tiêu chuẩn cho môi trường nước biển hoặc hóa chất ăn mòn làm tuổi thọ thiết bị giảm sút nghiêm trọng.

Hướng dẫn / Checklist

Cách chọn Non Return Flap phù hợp

Quy trình 13 bước chuẩn mực giúp bạn sở hữu thiết bị chính xác tuyệt đối:

1. Xác định rõ loại môi chất (nước sạch, nước thải, nước nóng hay hóa chất).

2. Xác định chính xác kích thước danh nghĩa DN của đường ống.

3. Xác định áp suất làm việc thực tế của hệ thống.

4. Kiểm tra hệ số áp suất danh định PN/Class phù hợp.

5. Xác định mức nhiệt độ vận hành của lưu chất.

6. Xác định lưu lượng dòng chảy qua ống.

7. Xác định chiều chuyển động của dòng chảy.

8. Lựa chọn kiểu kết nối (Wafer, Lug hay mặt bích Flanged).

9. Chọn vật liệu thân van tương thích (Gang, Inox, Thép...).

10. Chọn vật liệu gioăng và bề mặt làm kín (Seat).

11. Đánh giá và tính toán nguy cơ phát sinh búa nước.

12. Kiểm tra tư thế lắp đặt dự kiến (nằm ngang hay đứng).

13. Đối chiếu toàn bộ thông số với catalogue/datasheet của hãng sản xuất.

Mẹo tối ưu hóa chuyển đổi: Nếu bạn chưa biết chính xác model nào phù hợp, hãy gửi ngay các thông số: DN + PN + Môi chất + Áp suất + Nhiệt độ + Kiểu kết nối + Hình ảnh đường ống hiện trạng

Lưu ý khi lắp đặt và bảo trì Non Return Flap

• Vệ sinh sạch sẽ toàn bộ mạt hàn, xỉ rác trong đường ống trước khi đưa van vào vị trí.

• Kiểm tra kỹ chiều mũi tên đúc nổi trên thân van để đảm bảo lắp đúng hướng dòng chảy.

• Đảm bảo hai đầu mặt bích kết nối hoàn toàn đồng tâm, không bị lệch góc.

• Tuyệt đối không dùng lực siết bu-lông quá mạnh để kéo ép thân van gây biến dạng cấu trúc.

• Sử dụng đúng loại gioăng đệm chuyên dụng đi kèm để chống rò rỉ lưu chất.

• Đảm bảo không gian bên trong không có vật cản kẹt làm cản trở góc lật của cánh flap.

• Tiến hành thử áp lực toàn tuyến trước khi đưa công trình vào vận hành chính thức.

• Thực hiện kiểm tra định kỳ phần bản lề và vệ sinh cặn bẩn bám trên bề mặt làm kín của flap theo chu kỳ bảo dưỡng.

Câu hỏi thường gặp về Non Return Flap Valve

Non Return Flap Valve là gì?

Đây là dòng van một chiều chuyên dụng sử dụng cơ cấu đĩa hoặc nắp lật để tự động cho phép dòng chất lỏng đi theo một hướng và ngăn chặn triệt để dòng chảy ngược.

Non Return Flap có giống Swing Check Valve không?

Chúng có sự tương đồng lớn về nguyên lý bản lề cánh lật trong nhiều thiết kế, nhưng bạn không nên mặc định hai tên gọi này luôn chỉ cùng một model kỹ thuật mà cần đối chiếu catalogue cụ thể.

Non Return Flap dùng ở đâu?

Thiết bị này được ứng dụng rộng rãi trong các trạm bơm cấp thoát nước, hệ thống xử lý nước thải, mạng lưới PCCC và nhiều hệ thống đường ống công nghiệp khác.

Làm sao chọn đúng Non Return Flap ?

Bạn cần xác định tối thiểu các thông số gồm DN, áp suất PN, nhiệt độ, môi chất, lưu lượng, kiểu kết nối và tư thế lắp đặt thực tế trên đường ống.

Vì sao van một chiều dạng flap gây tiếng va đập?

Khi dòng chảy đảo chiều đột ngột làm cánh flap sập xuống quá nhanh, nó tạo ra xung áp lực thủy lực. Cần lựa chọn thiết kế van phù hợp và tính toán kỹ lưỡng đặc tính hệ thống để giảm thiểu búa nước.

Chọn đúng Non Return Flap để kiểm soát dòng chảy ngược

Tóm lại, non return flap là giải pháp kỹ thuật tối ưu giúp kiểm soát hiệu quả dòng chảy một chiều và bảo vệ an toàn cho hệ thống đường ống. Dù sở hữu cấu trúc khá đơn giản, việc lựa chọn thiết bị không thể làm qua loa mà phải dựa trên các điều kiện thực tế của công trình.
