Đồng hồ áp suất cao: Thiết bị giám sát an toàn và tối ưu hiệu suất công nghiệp

Vì sao cần sử dụng đồng hồ áp suất cao trong hệ thống công nghiệp?

Trong môi trường vận hành nhà máy hiện đại, áp lực bên trong các đường ống luôn ẩn chứa những nguy cơ tiềm tàng. Thực tế tại các phân xưởng sản xuất, không hiếm gặp tình trạng hệ thống khí nén quá áp do van điều tiết gặp sự cố, hoặc đường ống thủy lực bị rung mạnh khi các bơm áp lực cao hoạt động hết công suất. Việc không kiểm soát được áp suất gây hỏng thiết bị là nguyên nhân hàng đầu dẫn đến sự trì trệ của toàn bộ dây chuyền.

Khi áp lực vượt qua ngưỡng chịu tải mà không được phát hiện kịp thời, hậu quả để lại vô cùng đắt giá. Nhẹ thì gây rò rỉ lưu chất, giảm hiệu năng; nặng thì dẫn đến hiện tượng nổ đường ống, phá hủy toàn bộ kết cấu cơ khí xung quanh và hỏng máy móc cốt lõi. Chính vì thế, việc trang bị một đồng hồ áp suất cao đạt tiêu chuẩn là giải pháp tối ưu. Thiết bị này đóng vai trò như một "mắt thần" giúp đội ngũ kỹ thuật giám sát áp lực chính xác và an toàn. Nếu thiếu đi đồng hồ đo áp suất chuyên dụng, doanh nghiệp đang tự đặt hệ thống của mình vào trạng thái rủi ro cực lớn. Hãy lựa chọn các dòng đồng hồ áp lực công nghiệp chất lượng để bảo vệ dòng vốn và con người một cách chủ động.

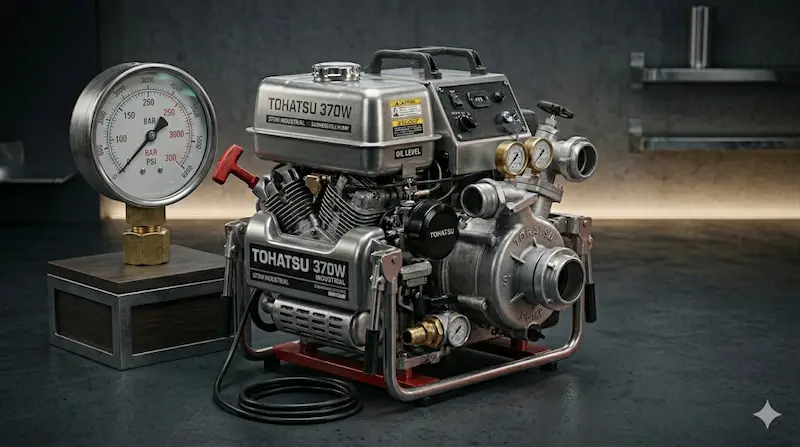

Đồng hồ áp suất cao là gì?

Đồng hồ áp suất cao là thiết bị dùng để đo và hiển thị áp lực trong các hệ thống công nghiệp có áp suất lớn như khí nén, thủy lực, hơi nóng hoặc PCCC. Thiết bị cơ học này hoạt động tách biệt hoặc tích hợp trong hệ thống điều khiển để cung cấp giá trị áp suất tức thời, giúp kỹ sư hiển thị áp suất tức thời tại thời điểm kiểm tra. Thông qua các chỉ số trực quan, thiết bị hỗ trợ tối đa cho việc giám sát vận hành, ngăn ngừa các sự cố quá tải.

Thông thường, dòng sản phẩm này sử dụng các đơn vị đo phổ biến bao gồm bar, psi, hoặc MPa tùy theo tiêu chuẩn cơ khí của từng quốc gia. Đối với các thang đo áp lực cao, dải đo của thiết bị có thể lên tới hàng trăm, thậm chí hàng ngàn bar.

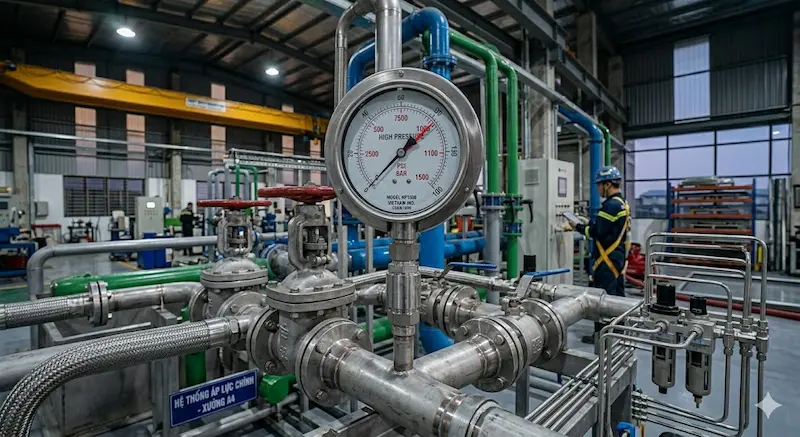

Nguyên lý hoạt động của đồng hồ áp suất cao

Hầu hết các dòng đồng hồ áp suất cao dạng cơ học hiện nay hoạt động dựa trên cơ chế ống Bourdon – một phát minh cơ khí kinh điển nhưng có độ chính xác cực cao. Ống Bourdon là một đoạn ống kim loại có thiết kế dạng hình oval hoặc chữ C, được hàn kín một đầu và đầu còn lại nối với nguồn áp lực. Khi lưu chất (khí, nước, dầu) đi vào lòng ống với áp suất lớn, xu hướng của đoạn ống này là sẽ tự thẳng ra (tương tự như nguyên lý của chiếc còi thổi bong bóng đồ chơi).

Sự biến dạng nhỏ này của ống Bourdon sẽ thông qua một hệ thống bánh răng và đòn bẩy cơ khí để chuyển đổi áp lực thành chuyển động kim xoay trên mặt số. Từ đó, người vận hành có thể dễ dàng đọc được cách hiển thị giá trị áp suất thực tế đang diễn ra trong lòng ống.

Nhiều người thường tự hỏi vì sao trong kỷ nguyên số, đồng hồ cơ vẫn được dùng phổ biến trong công nghiệp. Lý do là vì chúng không cần nguồn điện để vận hành, không sợ chập cháy và có độ tin cậy cơ học tuyệt đối trong môi trường khắc nghiệt. Tuy nhiên, đối với các hệ thống có áp lực lớn, áp suất cao đòi hỏi phải có đồng hồ chuyên dụng với vách ống Bourdon dày hơn, mối hàn gia cường chắc chắn để không bị nổ tung dưới sức ép của lưu chất.

Các loại đồng hồ áp suất cao phổ biến hiện nay

Để đáp ứng các kết cấu đường ống và môi chất khác nhau, các nhà sản xuất đã chia thiết bị này thành nhiều chủng loại:

• Đồng hồ áp suất chân đứng: Thiết kế chân kết nối ren nằm ngay phía dưới mặt đồng hồ, chuyên dùng để lắp trên đường ống ngang hoặc các vị trí dễ quan sát từ trực diện.

• Đồng hồ áp suất chân sau: Chân ren kết nối nằm ở phía sau lưng mặt số, loại này cực kỳ thích hợp để gắn lên các tủ điều khiển, bảng Panel kỹ thuật nhờ tính thẩm mỹ và gọn gàng.

• Đồng hồ áp suất inox: Toàn bộ phần vỏ, chân ren và ruột bên trong đều làm từ thép không gỉ (Inox 304 hoặc Inox 316). Dòng này có khả năng chống ăn mòn hóa học xuất sắc.

• Đồng hồ áp suất dầu glycerin: Bên trong mặt số được lấp đầy bằng chất lỏng cách điện glycerin. Lớp dầu này có nhiệm vụ hấp thụ rung động, chống rung kim, giúp bảo vệ kim đo và bánh răng không bị mài mòn khi đường ống rung lắc.

• Đồng hồ áp suất thủy lực áp cao: Dòng thiết bị đặc chủng có dải đo cực lớn, chuyên dùng cho hệ thống dầu áp lực lớn như máy ép thủy lực, kích thủy lực.

Thông số kỹ thuật cần quan tâm khi chọn đồng hồ áp suất cao

Việc lựa chọn một chiếc đồng hồ đo áp lực không chỉ đơn thuần là mua một món đồ về vặn vào đường ống. Kỹ sư vận hành cần phân tích sâu các thông số kỹ thuật sau để tránh những sai lầm kinh điển:

• Dải đo áp suất (Thang đo): Quy tắc vàng là chọn dải đo sao cho áp suất làm việc thực tế nằm trong khoảng 50% đến 70% dải đo tối đa của đồng hồ để đảm bảo độ bền cho ống Bourdon.

• Kích thước mặt đồng hồ: Các kích cỡ mặt phổ biến gồm 43mm, 63mm, 100mm, hoặc 150mm. Mặt càng lớn thì góc nhìn càng rộng, dễ đọc chỉ số từ xa.

• Kiểu kết nối ren: Người dùng rất dễ chọn sai ren kết nối nếu không phân biệt được ren thẳng (G), ren côn (NPT) hay kích cỡ ren (1/4", 3/8", 1/2").

• Chất liệu vỏ và độ chính xác: Vỏ thép đen chân đồng phù hợp với môi trường sạch; vỏ inox phù hợp môi trường khắc nghiệt. Độ chính xác thường ký hiệu là Class (ví dụ: Class 1.0, Class 1.6).

• Chuẩn IP và giới hạn nhiệt độ: Đảm bảo khả năng chống bụi nước (thường là IP65) và chịu được nhiệt độ của môi chất (đặc biệt là hệ thống hơi nóng).

Đồng hồ áp suất cao inox và thường khác nhau như thế nào?

Khi cân nhắc giữa hai dòng sản phẩm này, sự khác biệt lớn nhất nằm ở vật liệu chế tạo, khả năng chịu tải và môi trường ứng dụng thực tế.

Đối với dòng đồng hồ áp suất vỏ thường (thường là vỏ thép đen, chân kết nối bằng đồng), ưu điểm lớn nhất của chúng là giá thành rẻ, thiết kế gọn nhẹ. Tuy nhiên, chúng chỉ có độ bền ở mức trung bình và hoàn toàn bất lực trước môi trường có tính ăn mòn. Nếu lắp chân đồng vào đường ống dẫn hóa chất hoặc nước thải nồng độ axit nhẹ, phần ren và ống Bourdon bên trong sẽ bị oxy hóa và thủng chỉ sau vài tuần.

Ngược lại, đồng hồ áp suất inox sở hữu độ ổn định vượt trội nhờ làm từ thép không gỉ cao cấp. Chúng thách thức mọi môi trường hóa chất, muối biển hay độ ẩm cao. Ngoài ra, tại sao đồng hồ dầu glycerin lại chống rung tốt hơn dòng không dầu? Lớp dầu glycerin đậm đặc có độ nhớt cao bên trong mặt inox tạo ra lực cản thủy lực, làm dịu các dao động cơ học từ đường ống truyền lên kim. Điều này giúp kim không bị nhảy loạn xạ, cho phép người vận hành đọc chỉ số một cách chính xác nhất ngay cả khi máy bơm đang dập liên tục.

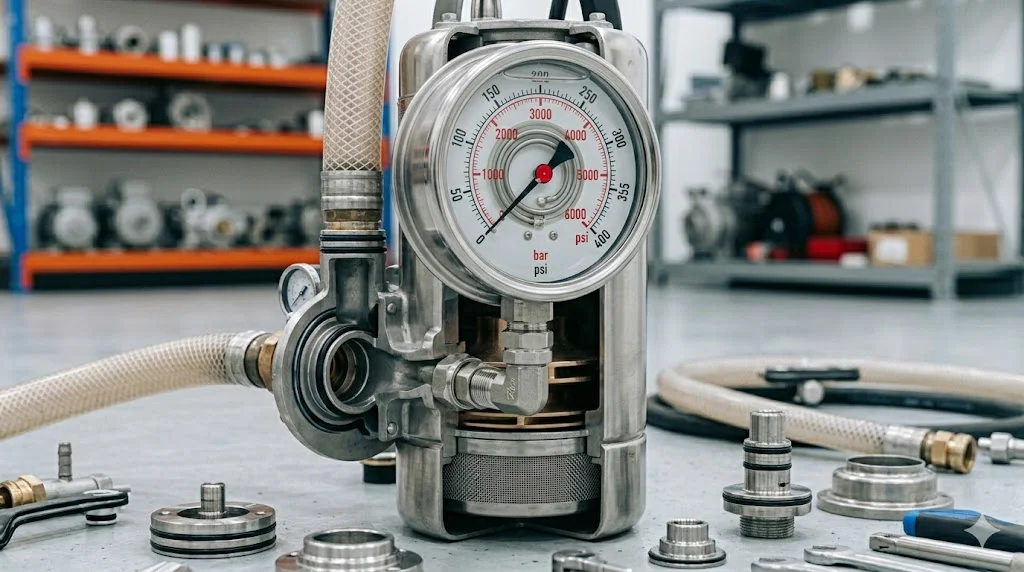

Đồng hồ áp suất dùng trong những hệ thống nào?

Nhờ khả năng chịu tải ấn tượng, dòng đồng hồ áp suất này là linh kiện không thể thay thế trong các hệ thống:

• Trạm máy nén khí trung tâm: Giám sát áp lực bình tích khí và các đường ống phân phối khí nén áp cao đến các cánh tay robot, thiết bị đột dập.

• Hệ thống thủy lực áp lực lớn: Lắp đặt trên các khối block van, bộ nguồn thủy lực của máy ép, máy cẩu, máy xúc.

• Hệ thống PCCC tòa nhà: Đo áp lực nước bên trong các đường ống trục đứng và bình tích áp, đảm bảo hệ thống luôn sẵn sàng kích hoạt khi có sự cố.

• Đường ống hơi nóng (Steam): Giám sát áp suất nồi hơi, lò hơi trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi.

• Nhà máy hóa chất và lọc hóa dầu: Kiểm soát dòng lưu chất có tính ăn mòn cao lưu thông dưới áp lực lớn.

Các chủ doanh nghiệp thường thắc mắc liệu thiết bị có chịu áp liên tục được không? Các dòng đồng hồ áp suất chuyên dụng được thiết kế để chịu tải 24/7, miễn là bạn chọn đúng dải đo dự phòng để ống Bourdon không bị mỏi cơ học.

Những sai lầm thường gặp khi sử dụng đồng hồ áp suất

Trong quá trình tư vấn kỹ thuật, chúng tôi đã ghi nhận rất nhiều trường hợp thiết bị hỏng hóc sớm do người dùng mắc phải các sai lầm sau:

1. Chọn dải áp quá sát áp suất thực tế: Ví dụ áp suất hệ thống là 10 bar nhưng lại mua đồng hồ dải đo tối đa 10 bar. Khi có sự cố tăng áp nhẹ, kim sẽ bị kịch kim và làm biến dạng vĩnh viễn ống Bourdon.

2. Không dùng đồng hồ chống rung tại vị trí gần bơm: Lắp đồng hồ không dầu ngay cửa xả của bơm piston khiến kim rung lắc mạnh với tần số cao, dẫn đến gãy kim hoặc mòn nát hệ thống bánh răng cơ khí bên trong.

3. Lắp sai vị trí khí động học: Lắp đồng hồ ngay sau các đoạn co cút góc nhọn – nơi dòng lưu chất tạo ra vùng xoáy và áp suất không ổn định, khiến kết quả đo bị sai lệch.

4. Bỏ qua công tác hiệu chuẩn định kỳ: Đồng hồ sử dụng lâu ngày sẽ có độ trễ cơ học. Việc không hiệu chuẩn định kỳ tại các trung tâm đo lường sẽ khiến chỉ số hiển thị không còn đáng tin cậy.

5. Dùng sai môi chất: Sử dụng đồng hồ chân đồng để đo áp suất cho khí oxy (gây nguy cơ cháy nổ cực cao) hoặc đo chất lỏng có tính axit.

Hướng dẫn chọn đồng hồ áp suất phù hợp

Để hệ thống của bạn luôn vận hành an toàn và chính xác, hãy áp dụng quy trình 6 bước chuẩn hóa dưới đây khi chọn mua thiết bị:

• Bước 1: Xác định áp suất làm việc thực tế: Đo lường áp suất tối đa mà hệ thống có thể đạt tới trong điều kiện tải nặng nhất.

• Bước 2: Chọn dải đo phù hợp: Nhân áp suất thực tế với hệ số 1.5 hoặc 2 để ra dải đo tối ưu của đồng hồ cần mua.

• Bước 3: Kiểm tra tính chất môi chất: Xác định xem lưu chất là khí sạch, nước chứa hóa chất, dầu thủy lực hay hơi nóng để chọn vật liệu inox hay chân đồng.

• Bước 4: Chọn kiểu chân đứng hay chân sau: Dựa vào vị trí không gian lắp đặt thực tế trên đường ống hay mặt tủ điện.

• Bước 5: Kiểm tra kích thước và tiêu chuẩn ren: Xác định chính xác cỡ ren (ren 13mm, 17mm hay 21mm) để tránh việc mua về không vặn vừa khít.

• Bước 6: Ưu tiên các thương hiệu uy tín: Lựa chọn các dòng sản phẩm có thương hiệu rõ ràng để đảm bảo độ chính xác của lớp màng và ống Bourdon.

Checklist lắp đặt và bảo trì đồng hồ áp suất

Hãy tuân thủ checklist dưới đây để gia tăng gấp đôi tuổi thọ cho các thiết bị đo áp lực trong nhà xưởng của bạn:

•  Kiểm tra kỹ ren kết nối: Làm sạch bavia ren, quấn cao su non (băng tan) đúng chiều để đảm bảo độ kín khít tuyệt đối.

•  Không siết quá lực vào mặt đồng hồ: Khi lắp đặt, bắt buộc phải dùng mỏ-lết cặp vào phần cùm lục giác của chân ren để siết, tuyệt đối không dùng tay vặn mạnh vào phần vỏ mặt đồng hồ.

•  Cách ly khỏi nguồn nhiệt và rung lắc mạnh: Nếu môi chất quá nóng (như hơi nước), bắt buộc phải lắp thêm ống xi-phông (ống cong) để giảm nhiệt trước khi vào đồng hồ.

•  Thực hiện hiệu chuẩn định kỳ: Đưa thiết bị đi kiểm định định kỳ 6 tháng hoặc 1 năm một lần để cấp tem chuẩn đo lường.

•  tra rò rỉ tại khớp nối: Thử nghiệm bằng bọt xà phòng sau khi mở van để đảm bảo lưu chất không bị rò rỉ ra ngoài.

•  Vệ sinh mặt kính đồng hồ: Lau chùi bụi bẩn, dầu mỡ bám trên mặt kính giúp người vận hành luôn đọc rõ chỉ số trong điều kiện thiếu sáng.

Câu hỏi thường gặp về đồng hồ áp suất

Đồng hồ áp suất cao đo được tối đa bao nhiêu bar?

Tùy thuộc vào model và nhà sản xuất, các dòng đồng hồ đo áp lực cao chuyên dụng sử dụng ống Bourdon gia cường hoặc cảm biến màng có thể đo được áp suất tối đa lên đến 1000 bar, 2000 bar hoặc thậm chí cao hơn trong các ứng dụng siêu cao áp.

Khi nào nên dùng đồng hồ dầu glycerin?

Bạn nên dùng đồng hồ có chứa dầu glycerin tại tất cả các vị trí lắp đặt có độ rung lắc cơ học cao, đặc biệt là ngay sau cửa xả của máy nén khí khí cụ, bơm thủy lực, hoặc trên các đường ống của máy dập, máy sàng.

Đồng hồ áp suất inox có chống ăn mòn hoàn toàn không?

Đồng hồ làm bằng inox 316 có khả năng chống ăn mòn cực tốt đối với hầu hết các loại hóa chất, nước biển và axit loãng. Tuy nhiên, đối với một số loại hóa chất đặc biệt cực mạnh như axit sunfuric đậm đặc nóng, bạn cần sử dụng thêm bộ màng ngăn (Diaphragm Seal) bằng vật liệu Tantalum hoặc Hastelloy để bảo vệ.

Nên chọn chân đứng hay chân sau cho hệ thống?

Việc chọn kiểu chân phụ thuộc vào vị trí lắp đặt. Nếu bạn gắn đồng hồ trực tiếp trên các đường ống chạy dọc hoặc ngang tầm mắt, hãy chọn chân đứng. Nếu bạn thiết kế một tủ điện điều khiển tập trung và muốn đưa mặt đồng hồ ra ngoài Panel, hãy chọn chân sau.

Giá Đồng hồ áp suất cao hiện nay khoảng bao nhiêu?

Giá thành của Đồng hồ áp suất cao phụ thuộc lớn vào chất liệu (vỏ thép hay toàn bộ inox), kích thước mặt, dải đo và xuất xứ thương hiệu (Châu Âu, Nhật Bản, Hàn Quốc hay Đài Loan). Để nhận được báo giá chính xác cùng đầy đủ chứng chỉ kiểm định CO/CQ, doanh nghiệp nên liên hệ các nhà phân phối chính thức.

Có nên đầu tư đồng hồ áp suất chất lượng tốt?

Trong một hệ thống cơ khí áp lực lớn, đồng hồ đo áp suất không đơn thuần là một phụ kiện hiển thị con số, mà nó là chốt chặn an toàn cuối cùng bảo vệ toàn bộ nhà máy khỏi những thảm họa cháy nổ đường ống. Việc đầu tư một chiếc đồng hồ áp suất chất lượng tốt, có dải đo chuẩn xác và vật liệu chống ăn mòn sẽ giúp doanh nghiệp kiểm soát áp lực chính xác, tăng tuổi thọ hệ thống và tiết kiệm hàng trăm triệu đồng chi phí sửa chữa máy móc do quá áp gây ra. Đừng vì tiết kiệm một khoản chi phí nhỏ mà đánh đổi bằng sự an toàn của toàn bộ dây chuyền sản xuất.
