Sên Bơm Nước Phi 110: Cấu Tạo, Thông Số Và Cách Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành hệ thống máy bơm nước công nghiệp và nông nghiệp, sên bơm là linh kiện quan trọng trực tiếp thu gom, dẫn hướng và biến đổi động năng thành áp năng cho dòng chảy. Sự cố nứt vỡ sên, mòn cánh hay chọn sai kích thước sên khiến lưu lượng nước sụt giảm nghiêm trọng, gây quá tải động cơ và tốn kém chi phí sửa chữa. Đặc biệt, với dòng linh kiện kích thước trung bình lớn như 110mm water pump casing, việc nắm rõ thông số kỹ thuật và cơ chế vận hành là yếu tố quyết định để hệ thống hoạt động tối ưu.

Sên Bơm Nước Phi 110 Là Gì?

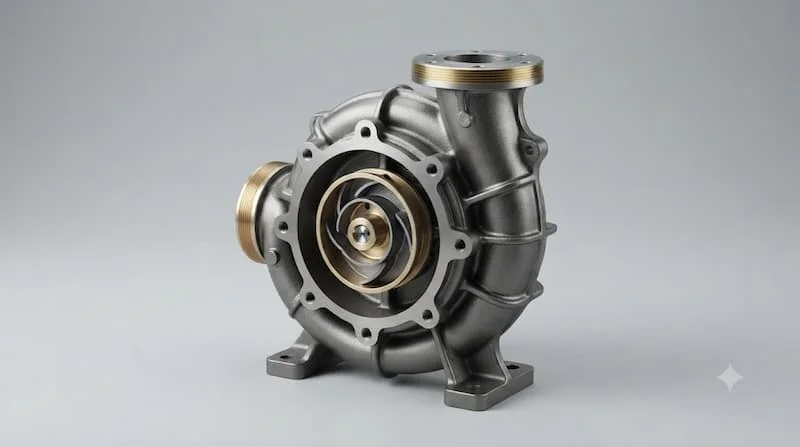

110mm water pump casing là bộ phận vỏ buồng bơm (hoặc cụm đầu bơm) dùng trong hệ thống bơm nước, được thiết kế với kích thước kết nối phù hợp đường ống hoặc cụm bơm có đường kính danh nghĩa khoảng 110 mm (tương đương DN100 hoặc 4 inch) tùy theo thiết kế của từng nhà sản xuất.

Nhiệm vụ cốt lõi của 110mm water pump casing là bao bọc cánh bơm, tạo không gian định hình dòng chảy dạng xoắn ốc (volute casing) để chuyển đổi vận tốc dòng nước do cánh bơm tạo ra thành áp suất đẩy nước ra đường ống xả.

Lưu ý rằng tên gọi "phi 110" mang tính quy ước theo đường kính ngoài của ống nhựa PVC (DN100) hoặc đường kính cổng hút/xả của đầu bơm. Kỹ sư và thợ lắp đặt không nên chỉ căn cứ vào con số 110 để đặt mua sản phẩm. Kích thước tâm lỗ bu-lông, chuẩn mặt bích hay bước ren thực tế bắt buộc phải được đối chiếu chính xác theo catalogue kỹ thuật của nhà sản xuất.

Cấu Tạo Của 110mm water pump casing

Cấu tạo cơ khí của một bộ 110mm water pump casing tiêu chuẩn gồm các bộ phận chính được gia công chính xác:

• Thân sên (Buồng vỏ bơm): Thiết kế dạng vòi xoắn ốc tăng dần về phía cổng xả, giúp tối ưu hóa việc chuyển đổi động năng thành áp năng.

• Cổng hút và cổng xả (Phi 110): Khu vực kết nối trực tiếp với đường ống dẫn nước, thiết kế theo dạng bắt mặt bích, dán ống hoặc nối ren.

• Cánh bơm / Bộ dẫn nước (Impeller): Nằm bên trong buồng sên, có nhiệm vụ quay với tốc độ cao để văng nước ra mép sên nhờ lực ly tâm.

• Bộ phận làm kín (Gioăng & Phớt cơ khí): Ngăn chặn nước rò rỉ ra ngoài dọc theo trục bơm hoặc tại điểm tiếp xúc giữa thân sên và chân đế.

• Vít xả đáy & Bu-lông định vị: Giúp tháo nước dư khi không sử dụng (tránh đóng măng, đông đặc) và cố định chắc chắn sên vào khung động cơ.

• Vật liệu chế tạo: Thường được đúc từ gang xám, gang cầu, inox 304/316 hoặc nhựa gia cường chịu lực.

Nguyên Lý Hoạt Động Của 110mm water pump casing

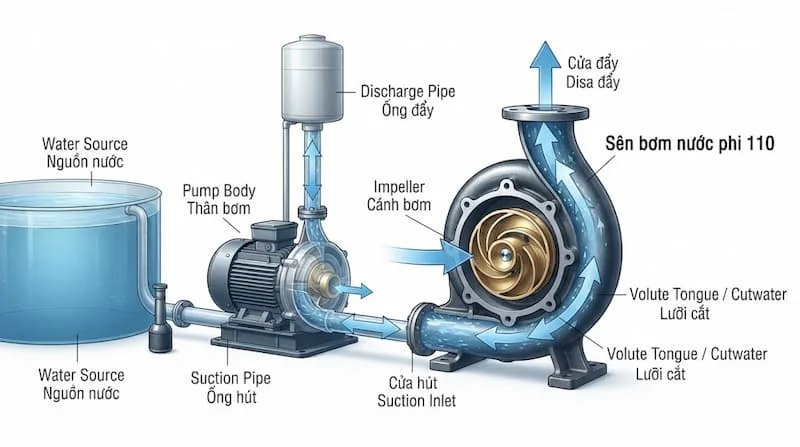

Sên bơm vận hành dựa trên nguyên lý động lực học lưu chất kết hợp với lực ly tâm. Quy trình dịch chuyển dòng nước diễn ra theo thứ tự logic:

1. Hút nước: Khi động cơ hoạt động, cánh bơm bên trong sên quay với tốc độ cao, tạo ra vùng áp suất thấp (áp suất âm) tại tâm sên. Nước từ đường ống hút phi 110 lập tức bị hút mạnh vào buồng bơm.

2. Tạo áp năng: Lực ly tâm văng nước từ tâm cánh bơm ra phía mép ngoài với vận tốc cực lớn.

3. Dẫn hướng và đẩy nước: Thân sên với khoảng không gian mở rộng dần (dạng vỏ ốc) đóng vai trò nén dòng chảy, biến tốc độ cao của nước thành áp suất đẩy lớn.

4. Xả nước: Nước theo cổng xả phi 110 đi vào đường ống dẫn đến điểm sử dụng.

Kiểu dáng dạng xoắn của sên bơm đóng vai trò quyết định đến hiệu suất thủy lực. Nếu lòng sên bị đúc rỗ, nhám hoặc mòn vẹt, dòng xoáy nội bộ sẽ xuất hiện, làm giảm tổn thất áp suất và khiến lưu lượng bơm giảm rõ rệt.

Thông Số Kỹ Thuật Của 110mm water pump casing

Khi tìm kiếm hoặc thay thế sên bơm, người dùng cần đối chiếu đầy đủ các thông số kỹ thuật tiêu chuẩn dưới đây:

Lưu ý: Bảng trên phản ánh khoảng thông số chung. Khi lựa chọn thực tế, người mua cần tham khảo bản vẽ kỹ thuật chi tiết của model máy bơm đang sử dụng.

Các Loại 110mm water pump casing Phổ Biến

Trên thị trường hiện nay, sên bơm phi 110 được phân loại rõ ràng theo chất liệu và mục đích vận hành:

1. Phân loại theo vật liệu

• Sên gang phi 110: Loại phổ biến nhất nhờ giá thành hợp lý, khả năng chịu lực cơ học tốt và vận hành êm ái. Thích hợp cho bơm nước nông nghiệp, tưới tiêu và cấp nước sinh hoạt.

• Sên inox phi 110 (Inox 304/316): Chống ăn mòn tuyệt đối, chịu được hóa chất nhẹ, nước mặn và nước thải công nghiệp. Thường dùng trong nhà máy chế biến, hóa chất hoặc khu vực ven biển.

• Sên nhựa kỹ thuật phi 110: Trọng lượng nhẹ, chống hóa chất ăn mòn tốt nhưng chịu va đập cơ học và nhiệt độ kém hơn dòng kim loại.

2. Phân loại theo thiết kế truyền động

• Sên bơm liền trục: Thân sên được bắt trực tiếp vào mặt bích và cốt trục của động cơ điện hoặc động cơ nổ.

• Củ sên rời (Sên kéo dây curoa): Cụm sên đi kèm puly và bệ đỡ riêng, kết nối với đầu máy dầu D12, D15, D24... qua dây curoa, rất phổ biến ở các vùng nông nghiệp.

So Sánh Sên Phi 110 Với Các Kích Thước Khác

Để hiểu đúng vị trí của sên 110 trong hệ thống đường ống, hãy tham khảo bảng so sánh định mức dưới đây:

Sai lầm cần tránh: Nhiều người cho rằng dùng sên đường kính càng lớn thì nước ra càng mạnh. Thực tế, lưu lượng và cột áp phụ thuộc vào công suất động cơ và thiết kế cánh bơm. Nếu lắp sên phi 110 vào động cơ công suất quá nhỏ, máy sẽ bị ép tải, gây nóng motor và không thể đạt đủ áp suất xả nước.

Vì Sao Cần Chọn Đúng 110mm water pump casing?

Sên bơm là mắt xích kết nối giữa nguồn động lực và mạng lưới đường ống. Chọn sai loại sên sẽ kéo theo nhiều hệ lụy kỹ thuật:

• Không thể lắp đặt: Lệch tâm bu-lông hoặc sai bước ren khiến thân sên không khớp với mặt bích động cơ, mất thời gian gia công lại.

• Giảm hiệu suất thủy lực: Lòng sên không tương thích với đường kính cánh bơm làm hở khe hở thủy lực, gây hiện tượng xoáy lốc nội bộ và sụt giảm cột áp.

• Gây nguy cơ rò rỉ và nứt vỡ: Chọn chất liệu thân sên không chịu được môi chất (ví dụ dùng sên gang bơm nước mặn) sẽ làm thân sên bị ăn mòn, thủng vỏ chỉ sau thời gian ngắn.

• Gây hại cho động cơ: Sên bơm không đúng thông số khiến động cơ luôn chạy trong tình trạng gạt tải hoặc quá tải, nguy cơ cháy cuộn dây stator.

110mm water pump casing Được Sử Dụng Ở Đâu?

Nhờ khả năng tải lưu lượng lớn, sên bơm phi 110 là linh kiện không thể thiếu trong nhiều lĩnh vực:

• Nông nghiệp & Tưới tiêu: Lắp vào các đầu củ sên máy dầu D để hút nước sông, hồ tưới cho cánh đồng lúa, vườn cây ăn trái diện tích lớn.

• Thủy sản: Dùng trong các trạm bơm cấp/thoát nước cho ao nuôi tôm, cá công nghiệp yêu cầu lưu lượng nước luân chuyển nhanh.

• Cấp thoát nước công nghiệp: Sử dụng trong trạm bơm ngầm tòa nhà, khu chế xuất hoặc hệ thống xử lý nước thải.

• Hệ thống PCCC: Lắp trong các cụm máy bơm chữa cháy công suất trung bình để cung cấp lưu lượng nước lớn cho vòi phun.

Những Dấu Hiệu Cho Thấy Cần Thay Sên Bơm Nước

Thân sên hư hỏng sẽ làm gián đoạn toàn bộ quy trình vận hành. Bạn cần kiểm tra và thay thế sên bơm khi xuất hiện các dấu hiệu:

• Rò rỉ nước liên tục: Nước phun ra từ thân sên hoặc điểm tiếp xúc bệ máy dù đã thay phớt mới.

• Lưu lượng nước giảm đột ngột: Lòng sên bị mài mòn quá mức làm tăng khe hở giữa cánh và vỏ, làm suy giảm khả năng tạo áp.

• Thân sên bị nứt, rỗ: Do hiện tượng xâm thực (cavitation) hoặc do rác cơ học cứng va đập làm biến dạng, nứt vỡ kim loại.

• Tiếng ồn và rung lắc bất thường: Lỗ mòn không đều bên trong lòng sên làm mất cân bằng lực thủy lực khi vận hành.

Cách Chọn Sên Bơm Nước Phi 110 Phù Hợp

Để chọn mua chính xác linh kiện thay thế, hãy thực hiện theo 5 bước chuẩn hóa sau:

1. Đo kích thước thực tế: Dùng thước kẹp đo chính xác đường kính cổng hút/xả, khoảng cách tâm các lỗ bu-lông bắt vào động cơ.

2. Xác định kiểu kết nối: Kiểm tra xem đầu bơm dùng kết nối ren, dán keo PVC hay bắt mặt bích tiêu chuẩn.

3. Lựa chọn vật liệu phù hợp: Dùng gang cho nước sạch/nước đục nhẹ; dùng inox 304/316 cho nước mặn, nước thải hoặc hóa chất.

4. Đối chiếu thông số máy bơm: Xác định công suất động cơ (kW/HP), tốc độ vòng quay (rpm) và đường kính cánh bơm hiện tại.

5. So sánh bản vẽ catalogue: Yêu cầu đơn vị bán cung cấp bản vẽ kích thước chi tiết của sên bơm để khớp thông số trước khi chốt đơn.

Sai Lầm Thường Gặp Khi Mua Sên Phi 110

• Chỉ gọi tên "sên phi 110" chung chung: Mua về không lắp vừa do khác tiêu chuẩn mặt bích hoặc lệch cốt động cơ.

• Bỏ qua kiểm tra độ dày thân sên: Mua phải hàng đúc mỏng, giá rẻ nhưng chịu áp kém, dễ nứt khi áp lực tuyến ống tăng cao.

• Không tính đến môi chất vận chuyển: Sử dụng sên gang thông thường để bơm nước biển khiến sên bị gỉ sét và hỏng phớt nhanh chóng.

• Chọn mua theo giá rẻ: Sên đúc thủ công không qua gia công CNC thường bị lệch tâm, gây đảo trục và phá hỏng vòng bi máy bơm.

Câu Hỏi Thường Gặp Về Sên Bơm Nước Phi 110 (FAQ)

1. Sên bơm nước phi 110 là gì?

Sên bơm nước phi 110 là phần vỏ buồng bơm có cổng hút hoặc cổng xả kích thước danh nghĩa 110mm, dùng để dẫn hướng và tạo áp suất cho dòng chảy trong cụm máy bơm.

2. Phi 110 có phải đường kính ngoài đúng 110mm không?

Không nhất thiết. Phi 110 thường là quy chuẩn dán ống PVC 110mm hoặc tương đương chuẩn bích DN100 (đường kính ngoài ống thép là 114.3mm). Bạn cần đo thực tế kích thước cổng nối.

3. Sên phi 110 có lắp vừa cho mọi loại máy bơm không?

Không. Mỗi hãng sản xuất có thiết kế chân bệ, vị trí bu-lông và lòng sên riêng. Bắt buộc phải đối chiếu model máy hoặc đo khoảng cách lỗ bắt ốc trước khi thay.

4. Nên dùng sên bơm phi 110 chất liệu gang hay inox?

Nếu bơm nước ngọt, nước sông hồ thông thường thì sên gang là lựa chọn tối ưu chi phí. Nếu bơm nước mặn, nước lợ hoặc hóa chất, bạn bắt buộc phải dùng sên inox.

5. Cần cung cấp thông tin gì khi đi mua sên phi 110 thay thế?

Bạn nên chụp ảnh nhãn mác máy bơm cũ, đo đường kính cổng hút/xả, đo đường kính cánh bơm và khoảng cách tâm các lỗ ốc gửi cho nhà cung cấp.

Kết Luận

Việc hiểu rõ cấu tạo, nguyên lý và thông số kỹ thuật của sên bơm nước phi 110 giúp bạn chủ động trong việc bảo trì, tối ưu hóa hiệu suất truyền tải nước và nâng cao tuổi thọ cho toàn bộ hệ thống bơm.

Bạn đang cần tìm mua linh kiện sên bơm nước phi 110 chính hãng hoặc cần tư vấn thông số kỹ thuật cho hệ thống bơm của mình? Hãy gửi ngay hình ảnh sên cũ, thông số model máy bơm và kích thước đường ống cho chúng tôi qua Hotline để nhận tư vấn chuyên sâu và báo giá ưu đãi nhất đối với sên bơm nước phi 110.
