Luppe 90: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống máy bơm cấp nước dân dụng và công nghiệp, sự cố tụt cột nước mồi hay rác thải xâm nhập gây cháy cánh bơm là nguyên nhân hàng đầu khiến đường ống vận hành chập chờn. Việc phải mồi nước liên tục mỗi khi khởi động không chỉ gây lãng phí thời gian mà còn ảnh hưởng trực tiếp đến tuổi thọ động cơ. Để giải quyết triệt để vấn đề này, việc trang bị một chiếc luppe 90 (hay chõ bơm phi 90) chất lượng ở đầu ống hút là yêu cầu bắt buộc đối với mọi kỹ sư và thợ lắp đặt chuyên nghiệp.

Luppe 90 Là Gì?

Luppe 90 là loại van chân (van một chiều đầu hút) có kích thước kết nối danh nghĩa khoảng 90mm (phi 90 / DN80), được lắp đặt ở vị trí thấp nhất của đường ống hút máy bơm nhằm duy trì cột nước mồi và lọc rác.

Trong đời sống và tài liệu kỹ thuật, chõ bơm phi 90 còn được biết đến với nhiều tên gọi khác như:

• Chõ bơm 90 / Chõ máy bơm phi 90

• Van chân 90 (Foot valve)

• Van một chiều đầu hút

Thiết bị này đảm nhận 3 chức năng cốt lõi: Cho phép lưu chất đi vào đường ống hút theo một chiều duy nhất, tự động chặn dòng chảy ngược để giữ lại cột nước mồi cho máy bơm, và tích hợp bộ lưới lọc để chặn rác, cặn bẩn xâm nhập vào buồng bơm.

Lưu ý kỹ thuật: Mặc dù gọi chung là chõ bơm phi 90, kích thước kết nối thực tế có thể là phi 90mm (đối với ống nhựa PVC) hoặc tiêu chuẩn ren/mặt bích DN80 (3 inch). Bạn nên kiểm tra kỹ catalogue của nhà sản xuất trước khi tiến hành mua sắm.

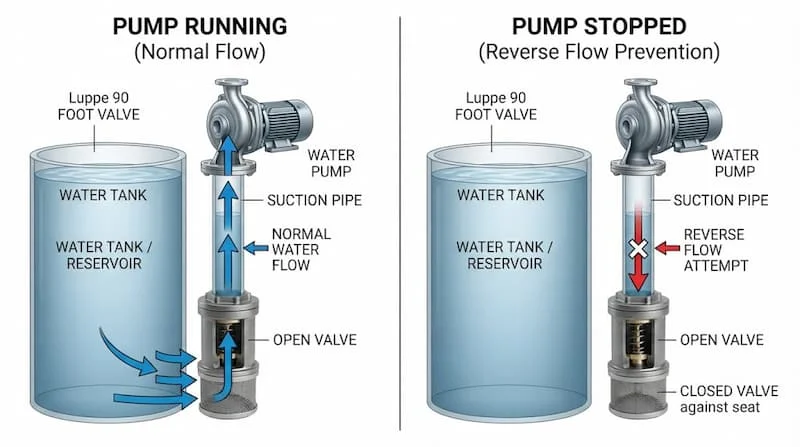

Nguyên Lý Hoạt Động Của chõ bơm phi 90

Nguyên lý vận hành của chõ bơm phi 90 dựa trên cơ chế chênh lệch áp suất tự động kết hợp với lực hấp dẫn hoặc lực nén lò xo.

• Khi máy bơm hoạt động: Cánh bơm quay tạo ra áp suất âm (lực hút) bên trong đường ống hút. Áp lực của nước bên ngoài bể chứa sẽ đẩy lá van (đĩa van) mở ra, cho phép dòng nước đi qua lưới lọc, tràn qua van và đi lên máy bơm.

• Khi máy bơm dừng: Lực hút biến mất, trọng lực của cột nước đứng trong ống hút kết hợp với áp lực ngược sẽ lập tức đẩy đĩa van đóng chặt vào vị trí làm kín.

Các bộ phận hỗ trợ nguyên lý vận hành:

• Đĩa van / Lá van: Bộ phận đóng mở trực tiếp. Nhờ thiết kế gioăng làm kín cao su, đĩa van ép chặt vào mặt tựa (seat) giúp ngăn tuyệt đối tình trạng rò rỉ nước ngược ra bể.

• Cơ cấu lò xo (tùy dòng): Đối với luppe dạng lò xo, lực nén giúp đĩa van đóng lại nhanh hơn ngay thời điểm máy bơm vừa ngắt, hạn chế tối đa hiện tượng tụt áp đột ngột.

• Lưới lọc rác: Đảm bảo lưu thông dòng chảy nhưng vẫn giữ lại túi nilon, lá cây, sỏi đá.

Nếu chõ bơm phi 90 bị hở hoặc kẹt rác ở đĩa van, toàn bộ nước mồi trong ống hút sẽ tụt hết về bể. Máy bơm sẽ chạy khô khi khởi động, dẫn đến nóng máy, cháy phớt và vỡ cánh bơm.

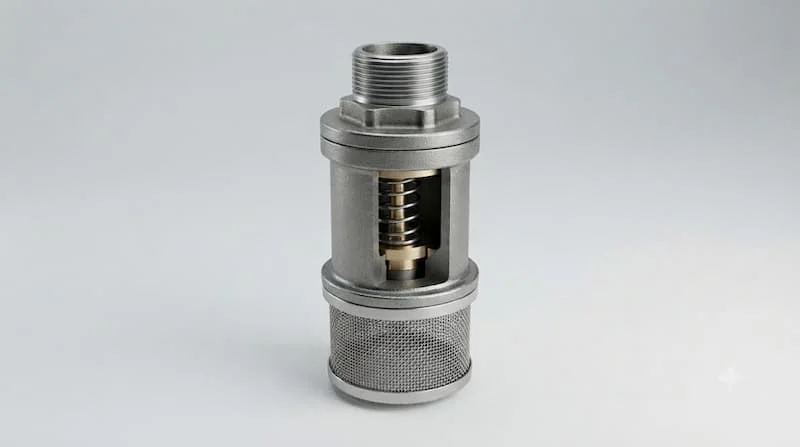

Cấu Tạo chõ bơm phi 90 Gồm Những Bộ Phận Nào?

Một sản phẩm chõ bơm phi 90 tiêu chuẩn được cấu thành từ 5 bộ phận chính, mỗi chi tiết đảm nhận một vai trò kỹ thuật riêng biệt:

• Thân luppe (Body): Phần khung chịu lực chính bao bọc các chi tiết bên trong. Thân van thường được chế tạo từ gang đúc, đồng, inox 304/316 hoặc nhựa PVC/PPR tùy thuộc vào môi trường nước.

• Bộ phận van một chiều (Disc & Hinge): Gồm đĩa van và trục chuyển động. Đĩa van có thể dạng cánh lật trượt hoặc dạng đĩa nén lò xo, trực tiếp làm nhiệm vụ ngăn dòng chảy ngược.

• Lưới lọc rác (Strainer): Được gắn ở phần đáy luppe, thiết kế dạng các khe hở hoặc lỗ tròn. Lưới lọc bảo vệ máy bơm khỏi nguy cơ kẹt rác cơ học.

• Đầu kết nối (Connection End): Thiết kế dạng ren trong, ren ngoài, mặt bích tiêu chuẩn (JIS, BS, ANSI) hoặc đầu dán keo nhựa để liên kết chặt chẽ với ống hút phi 90.

• Gioăng làm kín (Gasket/Seat): Sử dụng chất liệu cao su EPDM, NBR hoặc PTFE gia tăng độ kín khít, ngăn chặn hoàn toàn rò rỉ nước và khí.

Thông Số Kỹ Thuật chõ bơm phi 90 Cần Quan Tâm

Để lựa chọn chính xác thiết bị cho hệ thống, bạn cần tham khảo bảng thông số kỹ thuật tiêu chuẩn dưới đây:

Lưu ý: Các thông số về áp suất chịu đựng và nhiệt độ tối đa phụ thuộc hoàn toàn vào chủng loại vật liệu chế tạo van.

Phân Loại chõ bơm phi 90 Phổ Biến Trên Thị Trường

Tùy vào nhu cầu vận hành và ngân sách đầu tư, chõ bơm phi 90 được phân loại theo các tiêu chí chính sau:

1. Phân loại theo vật liệu

• chõ bơm phi 90 nhựa (PVC/uPVC/PPR): Giá thành rẻ, trọng lượng nhẹ, chống ăn mòn hóa chất tốt. Thích hợp cho bơm nước giếng khoan, tưới tiêu nông nghiệp và hệ thống nước sinh hoạt dân dụng.

• chõ bơm phi 90 đồng: Chịu áp lực khá, độ bền cao, không bị gỉ sét trong môi trường nước sạch. Thường dùng kết nối ren cho các công trình dân dụng chất lượng cao.

• chõ bơm phi 90 gang: Khả năng chịu lực cơ học tốt, kích thước mặt bích chắc chắn, tối ưu chi phí cho các trạm bơm nước sạch công nghiệp và PCCC.

• chõ bơm phi 90 inox (304/316): Dòng cao cấp nhất với khả năng chống ăn mòn tuyệt đối, chịu nhiệt độ và áp suất cực cao. Thích hợp cho nhà máy hóa chất, xử lý nước thải và môi trường nước mặn.

2. Phân loại theo kiểu kết nối

• Luppe ren: Dễ tháo lắp, phù hợp với các tuyến ống hút quy mô vừa và nhỏ.

• Luppe mặt bích: Cho kết nối cực kỳ chắc chắn, chịu độ rung lắc lớn của máy bơm công nghiệp công suất cao.

Chõ bơm phi 90 Khác Giống Và Khác Gì Van Một Chiều Thông Thường?

Nhiều người dùng thường nhầm lẫn giữa chõ bơm phi 90 và van một chiều thông thường. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Lời khuyên: Không thể dùng van một chiều thông thường để thay thế cho luppe ở đầu ống hút vì van một chiều thiếu lưới lọc rác và cơ cấu lá van không tối ưu cho lực hút âm, dễ gây tắc nghẽn hoặc sụt áp.

chõ bơm phi 90 Được Sử Dụng Ở Đâu?

Nhờ khả năng vận hành linh hoạt, chõ bơm phi 90 hiện diện rộng rãi trong nhiều hệ thống:

• Hệ thống tưới tiêu nông nghiệp: Lắp ở đầu ống hút của máy bơm dầu/bơm điện hút nước từ sông, hồ, kênh rạch tưới cho cây trồng.

• Trạm bơm cấp nước sinh hoạt: Hút nước từ bể ngầm tòa nhà, chung cư lên tầng mái.

• Hệ thống bơm giếng khoan / giếng đào: Duy trì nước mồi liên tục cho các dòng bơm ly tâm.

• Nhà máy xử lý nước thải & Công nghiệp: Sử dụng van một chiều đầu hút bằng inox để hút hóa chất, dung dịch mạ hoặc nước thải công nghiệp.

• Hệ thống PCCC: Bảo đảm cột nước mồi luôn sẵn sàng trong đường ống hút của máy bơm chữa cháy cao áp.

Khi Nào Nên Sử Dụng chõ bơm phi 90?

Bạn nên đầu tư trang bị chõ bơm phi 90 ngay trong các trường hợp sau:

• Máy bơm ly tâm đặt cao hơn mực nước của bể chứa (hút âm) cần duy trì nước mồi.

• Nguồn nước đầu vào có nguy cơ lẫn cặn bẩn, lá cây, rác thải nhỏ.

• Máy bơm thường xuyên bị mất nước mồi sau khi ngắt điện.

Tuy nhiên, trước khi quyết định mua, không nên chỉ nhìn vào con số 90, bạn cần kiểm tra chính xác: đường kính ống thực tế, lưu lượng bơm ($m^3/h$), cột áp hút và độ pH của môi trường nước để chọn chất liệu tương thích.

Những Sai Lầm Thường Gặp Khi Lắp Đặt chõ bơm phi 90

Trong quá trình thi công, một số lỗi phổ biến có thể khiến hệ thống bơm vận hành không hiệu quả:

1. Đặt luppe quá sát đáy bể: Khi chõ bơm phi 90 nằm quá gần đáy, lực hút sẽ hút cả bùn đất, cát sạn gây tắc lưới lọc và làm kẹt lá van.

2. Lắp đường ống hút bị rò rỉ khí: Dù luppe rất kín nhưng nếu các khớp nối trên đường ống hút bị hở khí (dù rất nhỏ), áp suất âm sẽ bị mất và nước vẫn bị tụt.

3. Chọn sai kích thước kết nối: Dùng thu/phóng kích thước quá đột ngột tại đầu luppe làm tăng tổn thất thất áp (sụt áp) và gây ra hiện tượng xâm thực (cavitation) hại cánh bơm.

4. Không vệ sinh lưới lọc định kỳ: Rác bám kín mặt ngoài lưới lọc khiến máy bơm chạy gạt tải, nóng động cơ nhưng không lên nước.

Checklist Lựa Chọn chõ bơm phi 90 Phù Hợp

Trước khi mua hàng, bạn hãy rà soát kỹ danh sách kiểm tra dưới đây:

• Đường kính ngoài ống hút là bao nhiêu? (Phi 90mm hay DN80)?

• Kiểu kết nối yêu cầu là dán keo, nối ren hay lắp mặt bích?

• Môi trường nước là nước sạch, nước thải hay nước có hóa chất ăn mòn?

• Vật liệu van chọn loại nào? (Nhựa, Đồng, Gang hay Inox)?

• Lưu lượng và áp suất làm việc của máy bơm có vượt quá định mức của luppe không?

• Khoảng không gian bể chứa có đủ khoảng cách để treo luppe cách đáy tối thiểu 30-50cm không?

• Thương hiệu và giấy tờ chứng nhận chất lượng (CO/CQ) có rõ ràng không?

Hướng Dẫn Lắp Đặt chõ bơm phi 90 Đúng Kỹ Thuật

Thi công lắp đặt chõ bơm phi 90 theo các bước tiêu chuẩn sau để đảm bảo độ kín tuyệt đối:

1. Kiểm tra van trước khi lắp: Dùng tay đẩy nhẹ lá van xem cơ cấu đóng mở có trơn tru không, gioăng cao su có bị lệch hay rách không.

2. Vệ sinh đầu ống: Làm sạch bụi bẩn, bavia trên đầu ống hút phi 90.

3. Tiến hành kết nối:

   • Đối với luppe nhựa dán keo: Bôi đều keo dán PVC chuyên dụng lên cả hai bề mặt và giữ chặt trong 30 giây.

   • Đối với luppe ren: Quấn cao su non (băng tan) vừa đủ lực quanh ren đực trước khi vặn vào luppe.

   • Đối với luppe mặt bích: Chèn gioăng làm kín ở giữa và siết đều các bu-lông theo hình chữ X.

4. Cố định vị trí trong bể: Thả luppe xuống nước, đảm bảo luppe ngập hoàn toàn dưới mực nước tối thiểu 50cm và cách đáy bể ít nhất 30cm.

5. Mồi nước và vận hành thử: Đổ đầy nước vào đường ống hút, chờ 5 phút kiểm tra xem mực nước có bị tụt không rồi mới bật máy bơm.

Cách Kiểm Tra Sự Cố Khi chõ bơm phi 90 Bị Lỗi

Khi gặp hiện tượng máy bơm chạy nhưng không lên nước, hãy kiểm tra chõ bơm phi 90 theo hướng dẫn sau:

• Tình huống 1: Mất nước mồi liên tục

  • Nguyên nhân: Rác, sỏi nhỏ kẹt ở gờ lá van khiến van đóng không kín; gioăng cao su bị lão hóa.

  • Xử lý: Tháo luppe ra vệ sinh đĩa van, thay gioăng mới nếu bị rách.

• Tình huống 2: Lưu lượng nước ra rất yếu

  • Nguyên nhân: Lưới lọc rác bị rêu mốc, rác thai bao kín.

  • Xử lý: Dùng bàn chải cứng và vòi xịt áp lực rửa sạch mặt lưới lọc.

• Tình huống 3: Bơm có tiếng kêu rít do thiếu nước

  • Nguyên nhân: Luppe bị tắc hoặc đường ống hút bị hở hút không khí vào.

  • Xử lý: Kiểm tra lại toàn bộ khớp nối trên đường ống và độ thông thoáng của chõ bơm.

Câu Hỏi Thường Gặp Về chõ bơm phi 90 (FAQ)

1. chõ bơm phi 90 là gì?

chõ bơm phi 90 (chõ bơm 90) là loại van chân lắp ở đầu đường ống hút có kích thước danh nghĩa 90mm/DN80, dùng để giữ nước mồi cho máy bơm và chặn rác thải.

2. chõ bơm phi 90 dùng cho ống phi bao nhiêu?

chõ bơm phi 90 thường dùng cho đường ống có đường kính ngoài phi 90mm (đối với ống nhựa) hoặc chuẩn kết nối DN80 - 3 inch (đối với ống kim loại).

3. Có thể dùng van một chiều lá lật thay cho chõ bơm phi 90 được không?

Không nên. Van một chiều không có lưới lọc rác tích hợp và không được thiết kế chuyên biệt để thả chìm ngập nước duy trì cột áp hút như luppe.

4. Tại sao đã thay luppe 90 mới nhưng máy bơm vẫn bị tụt nước?

Sự cố tụt nước ngoài do luppe còn có thể xuất phát từ việc rò rỉ khí ở các rắc co, mối nối ren trên đường ống hút, hoặc phớt máy bơm bị hở.

5. Nên chọn luppe 90 chất liệu nào tốt nhất?

Nếu dùng cho nước sạch dân dụng, luppe nhựa uPVC hoặc đồng là lựa chọn kinh tế. Nếu dùng cho công nghiệp, nước thải hay PCCC, bạn nên chọn luppe gang hoặc inox 304 để đảm bảo tuổi thọ.

Kết Luận

Có thể thấy, luppe 90 tuy là một phụ kiện nhỏ trong hệ thống đường ống nhưng lại đóng vai trò quyết định đến hiệu suất vận hành và độ bền của máy bơm. Lựa chọn đúng chủng loại, đúng vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp bạn chấm dứt hoàn toàn phiền phức từ sự cố tụt nước mồi.
