Chõ Máy Bơm Nước: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn

Hiện tượng máy bơm chạy liên tục nhưng không lên nước, hỏng phớt cơ khí hay cháy động cơ do chạy khô là những sự cố cực kỳ phổ biến trong cả dân dụng lẫn công nghiệp. Nguyên nhân gốc rễ phần lớn không nằm ở bản thân máy bơm, mà xuất phát từ việc tụt nước mồi ở đường ống hút. Để khắc phục triệt để hiện tượng này, việc trang bị một Water pump foot valve đạt chuẩn chất lượng đóng vai trò vô cùng then chốt, quyết định trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống thủy lực.

1. Chõ Máy Bơm Nước Là Gì?

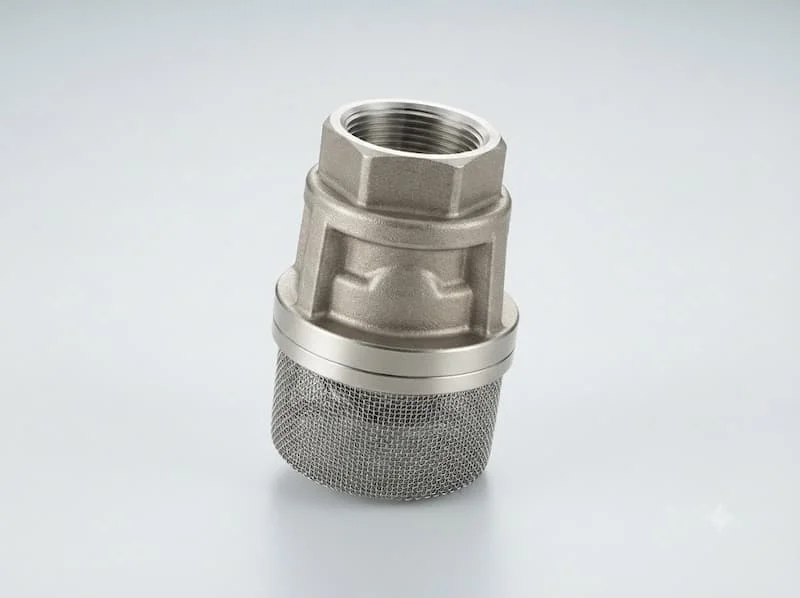

Water pump foot valve là một loại van cơ khí được lắp đặt ở đầu cuối của đường ống hút (đặt ngập trong nguồn nước), có nhiệm vụ cho dòng nước đi vào đường ống theo một chiều duy nhất, hạn chế tối đa tình trạng nước chảy ngược ra ngoài khi máy bơm dừng hoạt động, đồng thời ngăn chặn cặn rác đi vào buồng bơm.

Trong thực tế thi công, thiết bị này còn được biết đến với nhiều tên gọi khác như van chõ máy bơm, van hút máy bơm, rọ bơm, rọ hút máy bơm hoặc thuật ngữ kỹ thuật tiếng Anh là foot valve.

Là "lá chắn" đầu tiên trên tuyến ống hút, Water pump foot valve kết nối trực tiếp với nguồn nước (bể ngầm, giếng khoan, sông hồ). Khác biệt cốt lõi giữa chõ bơm và một chiếc van một chiều thông thường nằm ở môi trường làm việc và tính năng tích hợp:

• Môi trường: Chõ bơm luôn vận hành dưới mực nước, chịu tác động trực tiếp từ cặn bẩn.

• Cấu trúc: Van một chiều tiêu chuẩn chỉ có cơ cấu đóng/mở dòng chảy, trong khi chõ bơm bắt buộc tích hợp thêm phần rọ lọc rác chuyên dụng ở đầu vào.

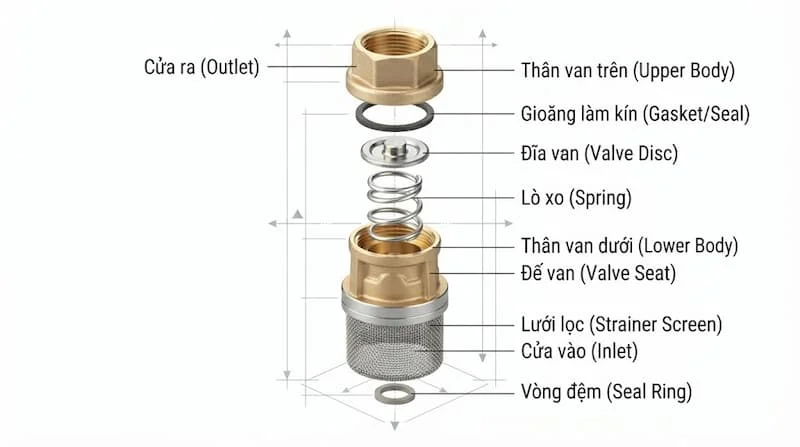

2. Cấu Tạo Của Water pump foot valve

Một sản phẩm van chõ máy bơm hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác, đảm bảo độ kín khít cao dưới áp lực cột nước ngược:

Chính sự phối hợp đồng bộ giữa đĩa van, lò xo và gioăng cao su tạo nên khả năng giữ cột nước mồi vững chắc cho đường ống.

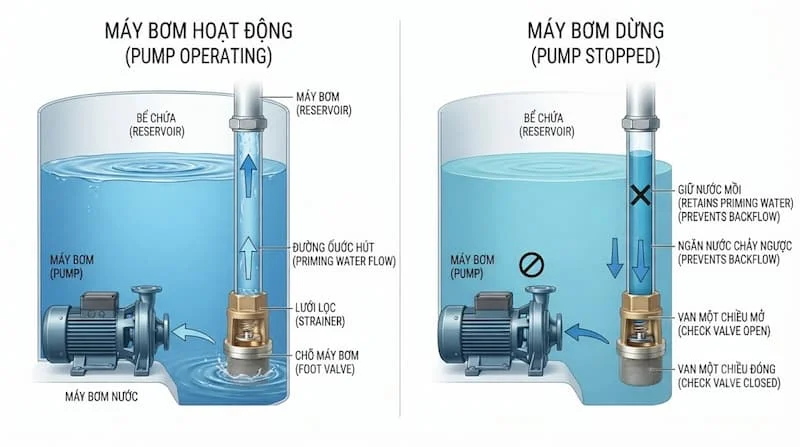

3. Nguyên Lý Hoạt Động Của Water pump foot valve

Nguyên lý làm việc của rọ hút máy bơm vận hành dựa trên sự chênh lệch áp suất thủy lực và cơ chế van một chiều chuyên dụng: cho dòng chảy đi theo chiều hút vào buồng bơm và chặn đứng dòng chảy ngược lại.

Khi máy bơm khởi động

1. Bơm vận hành tạo ra vùng áp suất âm (lực hút vacuum) trong đường ống hút.

2. Áp lực của nước từ nguồn bên ngoài sẽ thắng lực cản của lò xo và trọng lượng đĩa van.

3. Đĩa van bị đẩy mở ra, dòng nước đi qua lớp lưới lọc rác, chảy qua cửa van và tiến thẳng về buồng bơm.

Khi máy bơm dừng hoạt động

1. Lực hút từ máy bơm biến mất hoàn toàn.

2. Trọng lượng của cột nước đang đứng trong đường ống kết hợp với lực nén của lò xo lập tức đẩy đĩa van quay về vị trí ban đầu.

3. Đĩa van ép chặt vào gioăng làm kín, khóa chặt cửa van. Cột nước mồi được giữ lại hoàn toàn trong đường ống hút, chuẩn bị sẵn sàng cho lần vận hành kế tiếp.

4. Các Loại Water pump foot valve Phổ Biến

Tùy thuộc vào môi trường lưu chất, quy mô công trình và áp suất vận hành, Water pump foot valve được sản xuất từ nhiều chất liệu và kiểu kết nối khác nhau:

Phân loại theo vật liệu sản xuất

• Chõ đồng (Foot valve đồng):

  • Đặc tính: Khả năng chống ăn mòn tốt, gia công cơ khí chính xác, độ kín cao.

  • Ứng dụng: Rất phổ biến trong các hệ thống cấp nước dân dụng, đường ống nhỏ từ phi 21 đến phi 60.

• Chõ gang (Foot valve gang):

  • Đặc tính: Thân van đúc dày dặn, chịu va đập cơ học và áp lực lớn, giá thành tối ưu.

  • Ứng dụng: Dùng cho các đường ống công nghiệp, trạm bơm PCCC, hệ thống thủy lợi kích thước lớn (DN50 - DN300).

• Chõ inox (Inox 304/316):

  • Đặc tính: Chống ăn mòn hóa chất vượt trội, chịu nhiệt độ cao, không bị gỉ sét.

  • Ứng dụng: Môi trường nước thải công nghiệp, nước mặn, hóa chất nhẹ, nhà máy thực phẩm, dược phẩm.

• Chõ nhựa (PVC/uPVC/PPR):

  • Đặc tính: Trọng lượng nhẹ, chi phí thấp, hoàn toàn không bị oxy hóa bởi môi trường nước phèn.

  • Ứng dụng: Hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy hải sản, bơm nước gia đình cơ bản.

Phân loại theo kiểu kết nối

• Kết nối ren: Thường áp dụng cho các kích thước nhỏ (DN15 - DN50), dễ dàng tháo lắp và bảo trì.

• Kết nối mặt bích: Áp dụng cho kích thước từ DN50 trở lên, đạt các tiêu chuẩn quốc tế như BS, DIN, JIS, ANSI, đảm bảo chịu rung lắc lớn.

5. Water pump foot valve Có Những Kích Thước Nào?

Việc lựa chọn kích thước van hút máy bơm phải dựa trên đường kính ngoài hoặc đường kính danh nghĩa của đường ống hút. Bạn không nên chọn chõ có kích thước nhỏ hơn đường ống hút vì sẽ gây ra hiện tượng thắt hẹp dòng chảy (thất thoát áp suất).

Các kích thước chõ bơm thông dụng trên thị trường bao gồm:

• Hệ kích thước dân dụng (Theo phi - mm): Chõ phi 21 (1/2 inch), Phi 27 (3/4 inch), Phi 34 (1 inch), Phi 42 (1-1/4 inch), Phi 49 (1-1/2 inch), Phi 60 (2 inch).

• Hệ kích thước công nghiệp (Theo DN - Nominal Diameter): Chõ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300...

Lưu ý kỹ thuật: Khi mua sắm, bên cạnh tên gọi thông thường như "phi 34" hay "DN50", bạn cần kiểm tra chính xác bước ren (ren NPT hay BSPT) hoặc chuẩn mặt bích (JIS 10K, BS PN16) để đảm bảo lắp trùng khớp với van công nghiệp và hệ thống ống hiện hữu.

6. Water pump foot valve Khác Van Một Chiều Như Thế Nào?

Rất nhiều người dùng thường nhầm lẫn giữa hai loại van này. Nhìn chung, chõ bơm là một biến thể chuyên dụng của van một chiều, nhưng có những khác biệt rõ rệt:

7. Water pump foot valve Được Sử Dụng Ở Đâu?

Nhờ khả năng duy trì cột áp và chống mất nước mồi, chõ máy bơm nước xuất hiện trong hầu hết các công trình thủy lực:

• Hệ thống bơm nước ngầm & giếng khoan: Giữ nước mồi ổn định cho máy bơm hút sâu, bơm ly tâm gia đình.

• Trạm cấp nước sinh hoạt & Bể chứa: Bơm hút nước từ bể ngầm tòa nhà lên tầng mái.

• Hệ thống tưới tiêu & Nông nghiệp: Bơm hút nước từ kênh rạch, sông hồ tưới cây trồng.

• Hệ thống công nghiệp & PCCC: Trạm bơm công suất lớn yêu cầu đường ống hút luôn đầy nước để sẵn sàng kích hoạt tự động.

8. Những Sai Lầm Thường Gặp Khi Lắp Chõ

Thi công sai kỹ thuật đối với van chõ máy bơm có thể khiến hệ thống ngưng hoạt động hoàn toàn. Dưới đây là các lỗi phổ biến cần tránh:

1. Chọn chõ có tiết diện quá nhỏ: Làm gia tăng tổn thất áp suất hút, dẫn đến hiện tượng xâm thực (cavitation) làm hỏng cánh bơm.

2. Không làm kín mối nối: Mối nối ren hoặc bích giữa chõ và ống hút bị hở sẽ khiến không khí lọt vào, gây tụt nước mồi.

3. Đặt chõ quá sát đáy bể/giếng: Khiến chõ hút nhiều bùn đất, cát sạn làm kẹt đĩa van hoặc tắc lưới lọc.

4. Bỏ qua việc vệ sinh lưới lọc định kỳ: Cặn rác bám kín rọ lọc làm giảm lưu lượng nước, khiến máy bơm bị quá tải nhiệt.

5. Dùng chõ sai vật liệu: Sử dụng chõ gang/đồng thông thường trong môi trường nước biển hoặc hóa chất sẽ khiến van bị ăn mòn rò rỉ nhanh chóng.

9. Cách Chọn Chõ Máy Bơm Nước Phù Hợp

Để tối ưu chi phí và đảm bảo vận hành ổn định, bạn nên rà soát theo danh sách kiểm tra kỹ thuật dưới đây trước khi quyết định mua sắm:

• Kích thước đường ống: Đường kính chõ phải bằng hoặc lớn hơn đường kính ống hút của máy bơm.

• Kiểu kết nối: Xác định chính xác dạng nối ren hay nối bích (kèm theo chuẩn bích).

• Vật liệu thân van: Chọn nhựa/đồng cho dân dụng; gang/inox cho công nghiệp hoặc môi trường đặc thù.

• Mắt lưới lọc rọ: Kích thước khe hở rọ lọc phải nhỏ hơn khe hở cánh bơm để ngăn rác hiệu quả.

• Áp suất chịu đựng (PN): Đảm bảo chõ chịu được áp suất cột nước ngược của đường ống (PN10, PN16...).

• Độ kín cơ học: Đĩa van phải có gioăng cao su đàn hồi tốt, bề mặt tiếp xúc phẳng mịn.

10. Hướng Dẫn Lắp Đặt Chõ Máy Bơm Nước Đúng Kỹ Thuật

Thực hiện quy chuẩn 8 bước thi công dưới đây để đảm bảo tuyến ống hút vận hành hoàn hảo:

1. Kiểm tra ngoại quan: Kiểm tra chõ bơm, đảm bảo đĩa van đóng mở trơn tru, gioăng không bị nứt vỡ, rọ lọc không bị móp méo.

2. Xác định chiều dòng chảy: Đảm bảo hướng nước đi từ rọ lọc lên đường ống (theo chiều mũi tên đúc trên thân van nếu có).

3. Làm sạch đầu nối: Vệ sinh sạch sẽ bước ren hoặc bề mặt mặt bích của đường ống hút.

4. Thực hiện kết nối kín:

   • Nối ren: Quấn băng tan (cao su suổng) đều tay quanh ren đực trước khi vặn chõ vào.

   • Nối bích: Chèn gioăng làm kín (EPDM hoặc PTFE) giữa hai mặt bích và siết đối ứng các bulong.

5. Căn chỉnh vị trí đặt chõ: Đặt chõ chìm hoàn toàn dưới mực nước tối thiểu 0.5 mét, đồng thời cách đáy bể/giếng ít nhất 0.3 mét đến 0.5 mét để tránh hút bùn.

6. Kiểm tra rọ lọc: Đảm bảo không gian xung quanh rọ lọc thoáng đãng, không bị vướng vách bể.

7. Tiến hành mồi nước: Đổ nước đầy vào đường ống hút và buồng bơm để đuổi sạch không khí.

8. Chạy thử & Kiểm tra: Kích hoạt máy bơm, quan sát áp suất hút. Tắt máy bơm và theo dõi xem cột nước mồi có bị tụt hay không.

11. Câu Hỏi Thường Gặp Về Chõ Máy Bơm Nước (FAQ)

Chõ máy bơm nước có tác dụng gì?

Chõ máy bơm có tác dụng cho nước đi vào đường ống theo một chiều, giữ cột nước mồi không bị tụt khi dừng bơm, đồng thời lọc rác cặn bảo vệ buồng bơm.

Máy bơm không lên nước có phải do hỏng chõ không?

Rất có thể. Bề mặt gioăng chõ bị hở, đĩa van bị kẹt rác hoặc rọ lọc bị bám kín cặn bẩn đều là nguyên nhân trực tiếp làm mất nước mồi, khiến máy bơm chạy khô không lên nước.

Chõ máy bơm có phải van một chiều không?

Chõ máy bơm vận hành theo nguyên lý van một chiều, nhưng được thiết kế chuyên biệt cho đầu đường ống hút và bắt buộc tích hợp thêm rọ lọc rác.

Nên chọn chõ theo máy bơm hay theo đường ống?

Bạn nên chọn chõ dựa trên kích thước đường ống hút thực tế. Tuy nhiên, đường ống hút đó cũng phải đáp ứng đúng lưu lượng công suất của máy bơm.

Bao lâu thì nên vệ sinh rọ lọc chõ máy bơm?

Đối với nguồn nước sạch dân dụng, nên kiểm tra 6 tháng/lần. Với nguồn nước sông hồ, kênh rạch hoặc nước thải, nên kiểm tra vệ sinh 1 đến 2 tháng/lần để tránh tắc nghẽn.

12. Kết Luận

Có thể thấy, chõ máy bơm nước tuy là một phụ kiện nhỏ nhưng lại giữ vai trò quyết định đến sự vận hành liên tục của toàn bộ hệ thống bơm. Việc lựa chọn đúng kích thước, chất liệu cùng quy trình lắp đặt chuẩn kỹ thuật không chỉ giúp máy bơm lên nước nhanh chóng mà còn ngăn ngừa rủi ro cháy hỏng động cơ.

Bạn đang tìm kiếm các dòng van chõ máy bơm, rọ hút bằng đồng, gang, inox chính hãng đạt chuẩn chất lượng cho dự án? Hãy liên hệ ngay với chúng tôi hôm nay để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với chõ máy bơm nước.
