6 Inch Swing Check Valve: Cấu Tạo, Thông Số Và Ứng Dụng

Trong các hệ thống đường ống công nghiệp dung tích lớn, hiện tượng va đập thủy lực và dòng chảy ngược luôn là mối đe dọa hàng đầu gây hỏng hóc máy bơm, nứt vỡ đường ống và làm gián đoạn toàn bộ dây chuyền sản xuất. Việc trang bị một giải pháp kiểm soát dòng chảy tự động, vận hành bền bỉ là yêu cầu sống còn đối với các kỹ sư vận hành. Trong số các thiết bị bảo vệ đường ống hiện nay, 6 inch swing check valve (van một chiều cánh lật DN150) được xem là tiêu chuẩn vàng nhờ thiết kế tối ưu, khả năng tự động hóa cơ học và lưu lượng thông qua vượt trội.

6 Inch Swing Check Valve Là Gì?

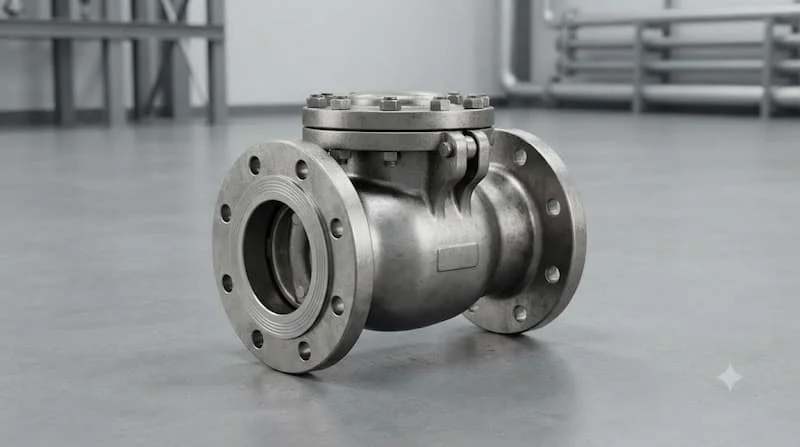

Van một chiều cánh lật DN150 là van một chiều dạng cánh lật có kích thước danh nghĩa 6 inch, thường được sử dụng trên đường ống DN150 để cho phép dòng môi chất đi theo một hướng và tự động hạn chế dòng chảy ngược.

Để hiểu rõ hơn về thuật ngữ kỹ thuật này, chúng ta phân tích từng thành tố:

• 6 inch / DN150: Biểu thị kích thước đường kính danh nghĩa (Nominal Diameter) của van và tuyến ống đi kèm. Trong hệ tiêu chuẩn quốc tế, 6 inch tương đương với DN150 (đường kính ngoài của ống thường rơi vào khoảng 168.3 mm tùy theo tiêu chuẩn SCH).

• Swing Check Valve (Van một chiều cánh lật): Là dòng van có đĩa van gắn vào bản lề, di chuyển tự do bằng cách "lật" lên khi có dòng chảy đi qua và gập xuống để khóa kín khi dòng chảy dừng hoặc bị đảo chiều.

Khác với van một chiều dạng nâng (lift check valve) vốn đòi hỏi áp lực dòng chảy lớn hơn để đẩy đĩa van theo phương thẳng đứng, hay van một chiều kẹp wafer (wafer check valve) có thiết kế siêu mỏng tối ưu không gian, van một chiều cánh lật DN150 cung cấp không gian mở hoàn toàn cho lòng ống. Điều này giúp giảm thiểu tối đa lực cản thủy lực và tổn thất áp suất trên các đường ống lớn.

Lưu ý kỹ thuật: Kích thước thực tế của thân van, chiều dài mặt đối mặt (face-to-face), tiêu chuẩn mặt bích và lỗ bu-lông cần được kiểm tra chính xác theo catalogue của từng nhà sản xuất (như Crane, Kitz, Arita, Bray...) trước khi tiến hành thi công.

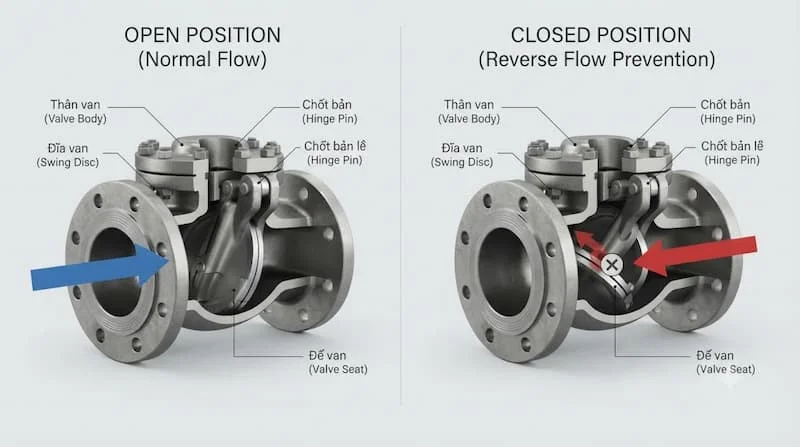

Nguyên Lý Hoạt Động Của van một chiều cánh lật DN150

Nguyên lý vận hành của van một chiều cánh lật 6 inch hoàn toàn dựa trên cơ chế thủy lực tự động mà không cần đến tay quay, bộ truyền động điện hay khí nén bên ngoài.

• Khi dòng chảy đi đúng chiều: Áp lực của lưu chất tác động trực tiếp lên mặt trước của đĩa van. Khi lực này thắng được trọng lượng của đĩa van, đĩa sẽ tự động xoay quanh chốt bản lề và đẩy lên trên. Van mở ra, cho phép môi chất đi qua với lưu lượng tối đa và cản trở lực thủy lực ở mức thấp nhất.

• Khi dòng chảy đảo chiều (hoặc ngắt bơm): Khi máy bơm ngừng hoạt động hoặc áp suất phía sau van lớn hơn áp suất phía trước, lực đẩy của dòng chảy mất đi. Trọng lực bản thân cùng với áp lực ngược của lưu chất sẽ đẩy đĩa van quay ngược lại vị trí ban đầu, ép chặt vào bề mặt làm kín (seat) để chặn đứng dòng chảy ngược.

Vì sao van một chiều cánh lật có thể tự đóng tự động?

Cơ chế này hoàn toàn phụ thuộc vào sự chênh lệch áp suất và thiết kế động học của đĩa van. Nhờ không phụ thuộc vào nguồn năng lượng bên ngoài, van luôn hoạt động tin cậy ngay cả khi hệ thống gặp sự cố mất điện đột ngột.

tuy nhiên, một điểm mà các kỹ sư cần đặc biệt phân tích là tốc độ đóng của đĩa van. Trong các hệ thống có tốc độ dòng chảy cao, nếu đĩa van đóng lại quá chậm khi dòng chảy bắt đầu đổi hướng, sự va quẹt giữa đĩa và seat có thể tạo ra hiện tượng búa nước (water hammer). Việc lựa chọn van có đối trọng (counterweight) hoặc bộ giảm chấn thủy lực sẽ giúp điều tiết tốc độ đóng van, ngăn ngừa hiện tượng va quẹt cơ học này.

Cấu Tạo van một chiều cánh lật DN150 Gồm Những Bộ Phận Nào?

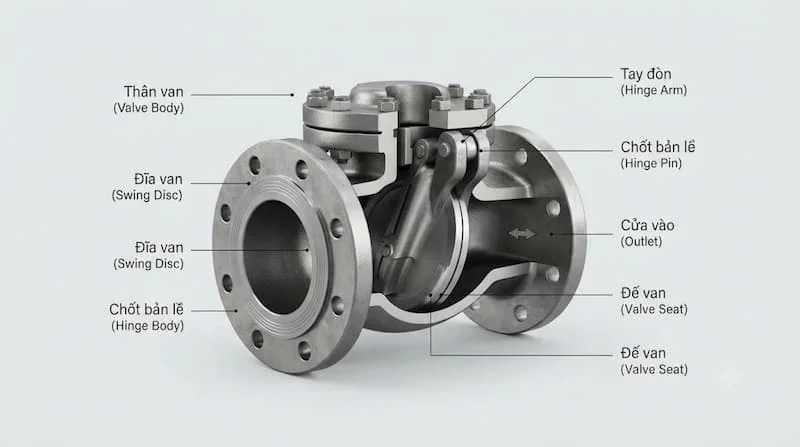

Một thiết bị van một chiều cánh lật DN150 tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Valve Body): Là phần đúc chịu lực chính, bao bọc và bảo vệ toàn bộ chi tiết bên trong. Thân van đường ống DN150 thường được chế tạo từ gang đúc (cast iron), gang cầu (ductile iron), thép carbon (WCB) hoặc inox (CF8/CF8M - 304/316) để phù hợp với từng môi trường lưu chất.

• Đĩa van (Disc): Bộ phận trực tiếp ngăn chặn hoặc mở dòng chảy. Đĩa van có hình tròn, được gia công chính xác. Thiết kế vát gờ và độ nhẵn của đĩa quyết định trực tiếp đến độ kín khít và mức độ sụt áp của van.

• Bản lề (Hinge) & Chốt bản lề (Hinge Pin): Bản lề nối đĩa van với chốt. Chốt bản lề đóng vai trò là trục quay cố định, chịu lực ma sát và lực treo của toàn bộ đĩa van. Chi tiết này thường làm bằng thép không gỉ để tránh gỉ sét gây kẹt van.

• Bề mặt làm kín (Seat): Là phần tiếp xúc giữa đĩa van và thân van khi van đóng. Seat có thể là dạng kim loại ép trực tiếp (metal seat - chịu nhiệt và áp suất cao) hoặc dạng vòng làm kín mềm (soft seat như EPDM, NBR, PTFE - cho độ kín tuyệt đối ở nhiệt độ trung bình).

• Nắp van (Cover/Bonnet): Được gắn với thân van thông qua các bu-lông. Nắp van có thể tháo rời dễ dàng, tạo điều kiện thuận lợi cho kỹ sư kiểm tra, bảo trì, vệ sinh đĩa van và seat mà không cần tháo toàn bộ thân van ra khỏi hệ thống đường ống.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van một chiều cánh lật DN150

Đối với các nhà thầu và kỹ sư mua hàng, việc nắm rõ bảng thông số kỹ thuật là điều kiện tiên quyết để đảm bảo thiết bị hoạt động an toàn, tránh mua sai chủng loại gây lãng phí chi phí.

Lưu ý quan trọng: Không tồn tại một mức áp suất hay nhiệt độ cố định cho tất cả dòng van 6 inch. Các thông số này biến thiên phụ thuộc vào model, độ dày thân van, vật liệu chế tạo và tiêu chuẩn của từng thương hiệu sản xuất.

van một chiều cánh lật DN150 Có Những Kiểu Kết Nối Nào?

Đối với kích thước đường ống lớn như DN150, kiểu kết nối kết hợp mặt bích (Flanged Connection) là sự lựa chọn phổ biến và tối ưu nhất nhờ khả năng chịu lực uốn, chịu áp suất cao và dễ dàng tháo lắp.

Tuy nhiên, khi lựa chọn van kết nối mặt bích, sai lầm phổ biến nhất của kỹ sư là chỉ chú ý đến kích thước 6 inch mà bỏ qua tiêu chuẩn mặt bích. Các tiêu chuẩn mặt bích phổ biến bao gồm:

• Tiêu chuẩn Mỹ (ANSI/ASME): ASME B16.5 Class 150, Class 300.

• Tiêu chuẩn Châu Âu (DIN/EN): EN 1092-1 PN10, PN16, PN25.

• Tiêu chuẩn Nhật Bản (JIS): JIS B2220 10K, 20K.

Tại sao phải kiểm tra kỹ thông số mặt bích?

Dù hai chiếc van đều có kích thước danh nghĩa là 6 inch (DN150), nhưng nếu một chiếc sản xuất theo chuẩn ANSI Class 150 và chiếc kia theo chuẩn JIS 10K, chúng sẽ không thể lắp vừa vào nhau. Lý do là vì chúng khác nhau hoàn toàn về:

1. Đường kính ngoài của mặt bích.

2. Đường kính tâm lỗ bu-lông (PCD - Pitch Circle Diameter).

3. Số lượng lỗ bu-lông (Ví dụ: ANSI Class 150 6 inch có 8 lỗ bu-lông, trong khi một số chuẩn khác có thể khác).

4. Đường kính lỗ bu-lông và độ dày mặt bích.

Bên cạnh kết nối bích, van một chiều 6 inch còn có dạng kẹp Wafer nhẹ hơn, tiết kiệm diện tích nhưng yêu cầu kỹ thuật căn chỉnh tâm kỹ càng khi siết bu-lông xuyên suốt.

Ưu Nhược Điểm Của van một chiều cánh lật DN150

Mọi thiết bị công nghiệp đều có những thế mạnh và giới hạn vận hành riêng. Việc hiểu rõ hai mặt này giúp bạn đưa ra quyết định đầu tư đúng đắn.

Ưu điểm

• Cấu tạo cơ đơn giản, độ bền cao: Ít bộ phận chuyển động cơ học phức tạp giúp giảm thiểu nguy cơ hỏng hóc và kẹt van.

• Tự động vận hành 100%: Không tốn chi phí điện năng, không cần hệ thống điều khiển trung tâm hay thao tác thủ công.

• Lưu lượng thông qua lớn: Đĩa van lật hoàn toàn ra khỏi tâm dòng chảy khi mở, giúp giảm thiểu tổn thất áp suất (pressure drop) tối đa trên tuyến ống DN150.

• Dễ dàng bảo trì: Nắp van phía trên cho phép tháo ra để vệ sinh đĩa và seat mà không cần tháo van ra khỏi đường ống.

• Đa dạng vật liệu: Đáp ứng tốt từ môi trường nước sinh hoạt thông thường đến các hóa chất ăn mòn mạnh hay hơi nóng áp suất cao.

Nhược điểm

• Trọng lượng lớn: Dòng van mặt bích 6 inch bằng gang hoặc thép khá nặng, đòi hỏi hệ thống giá đỡ ống chắc chắn.

• Nguy cơ va quẹt cơ học (Water Hammer): Khi lắp ở các hệ thống dòng chảy biến đổi đột ngột, đĩa van đóng lại nhanh có thể va đập mạnh gây tiếng ồn và tạo hiện tượng tăng áp đột ngột.

• Hạn chế hướng lắp đặt: Van cánh lật hoạt động tối ưu nhất ở phương ngang. Nếu lắp theo phương đứng, bắt buộc dòng chảy phải đi từ dưới lên trên. Tuyệt đối không lắp van cho dòng chảy đi từ trên xuống dưới.

So Sánh van một chiều cánh lật DN150 Với Các Loại Check Valve Khác

Để giúp bạn hình dung rõ hơn sự khác biệt giữa van một chiều cánh lật DN150 với các thiết bị van một chiều khác trên thị trường, hãy tham khảo bảng so sánh chuyên sâu dưới đây:

Tại sao swing check valve luôn là ưu tiên hàng đầu cho tuyến ống DN150?

Ở đường kính 6 inch, lưu lượng lưu chất đi qua là rất lớn. Các kỹ sư luôn ưu tiên giảm thiểu tối đa lực cản dòng chảy để tiết kiệm điện năng cho máy bơm. Với khả năng mở thông hoàn toàn lòng ống và quy trình bảo trì cực kỳ đơn giản thông qua nắp van phía trên, swing check valve trở thành sự lựa chọn hiệu quả nhất về mặt kinh tế lẫn kỹ thuật.

6 Inch Swing Check Valve Được Sử Dụng Ở Đâu?

Với kích thước danh nghĩa DN150, dòng van này xuất hiện phổ biến trong nhiều công trình hạ tầng và nhà máy công nghiệp:

• Hệ thống trạm bơm cấp nước & xử lý nước thải: Lắp đặt ngay sau đầu xả của các máy bơm công suất lớn nhằm bảo vệ cánh bơm không bị quay ngược hoặc vỡ vỏ bơm khi cúp điện đột ngột.

• Mạng lưới PCCC (Phòng cháy chữa cháy): Lắp trên các đường ống chính DN150, trạm bơm chữa cháy, hệ thống van báo động (alarm valve) để duy trì áp lực nước ổn định trong tuyến ống.

• Hệ thống HVAC & Chiller: Dùng trong đường ống tuần hoàn nước lạnh/nước nóng tòa nhà trung tâm, chống hiện tượng chảy ngược gây sai lệch nhiệt độ hệ thống.

• Nhà máy công nghiệp & Lò hơi: Dùng trong các đường ống dẫn dầu công nghiệp, nước làm mát nhà máy, dây chuyền hóa chất nhẹ (khi dùng van inox 316).

Tình huống vận hành thực tế:

Xét một trạm bơm cấp nước tòa nhà dùng đường ống DN150:

Khi máy bơm khởi động, áp lực nước đẩy đĩa van swing check lật mở, nước chảy vào hệ thống. Khi đạt đủ áp suất, máy bơm tự động ngắt. Ngay lập tức, cột nước cao hàng chục mét phía trên có xu hướng đổ dồn ngược lại. Nhờ có 6 inch swing check valve, đĩa van lập tức đóng sập lại, chặn toàn bộ áp lực nước dội ngược về, bảo vệ an toàn tuyệt đối cho đầu máy bơm.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt 6 Inch Swing Check Valve

Ngay cả những kỹ sư có kinh nghiệm đôi khi vẫn mắc phải các sai lầm tốn kém dưới đây khi làm việc với van một chiều 6 inch:

1. Lắp sai chiều dòng chảy: Không quan sát mũi tên chỉ hướng dòng chảy đúc trên thân van. Lắp ngược van sẽ làm chặn đứng toàn bộ hệ thống và có thể gây cháy máy bơm.

2. Lắp van theo phương đứng cho dòng chảy từ trên xuống: Đĩa van sẽ bị trọng lực kéo mở liên tục, khiến van mất hoàn toàn khả năng chặn dòng chảy ngược.

3. Bỏ qua việc đối chiếu chuẩn mặt bích: Mua van chuẩn JIS 10K về lắp cho đường ống đã hàn sẵn mặt bích ANSI Class 150 khiến không thể xỏ bu-lông.

4. Không tính đến hiện tượng búa nước (Water Hammer): Lắp van cánh lật tiêu chuẩn cho hệ thống bơm cao áp có tốc độ ngắt nhanh mà không trang bị thêm quả cầu đối trọng hoặc bộ giảm chấn.

5. Chọn sai vật liệu làm kín (Seat): Dùng van có seat cao su EPDM cho hệ thống dẫn chất lỏng có lẫn dầu hoặc nhiệt độ vượt quá 120°C khiến gioăng bị chai cứng, nóng chảy và rò rỉ.

6. Lắp van quá gần đầu xả máy bơm hoặc đoạn cua ống: Dòng chảy xoáy không ổn định tại đây khiến đĩa van bị rung đập liên tục (fluttering), dẫn đến gãy chốt bản lề chỉ sau thời gian ngắn.

Checklist Chọn 6 Inch Swing Check Valve Phù Hợp

Trước khi gửi yêu cầu báo giá cho nhà cung cấp, hãy rà soát kỹ bảng checklist 14 điểm chuẩn kỹ thuật dưới đây:

• Kích thước chuẩn: Đã xác nhận chính xác 6 inch / DN150?

• Môi chất vận hành: Nước sạch, nước thải, dầu, hóa chất hay khí nén?

• Áp suất làm việc (Working Pressure): PN10, PN16 hay Class 150, Class 300?

• Nhiệt độ vận hành: Nhiệt độ trung bình và nhiệt độ tối đa là bao nhiêu?

• Vật liệu thân van: Gang đúc, gang cầu, thép WCB hay Inox 304/316?

• Vật liệu đĩa & chốt bản lề: Có yêu cầu chống ăn mòn bằng inox không?

• Loại seat làm kín: Seat kim loại (Metal seat) hay seat mềm (EPDM/PTFE)?

• Tiêu chuẩn mặt bích: ANSI, DIN hay JIS?

• Hướng lắp đặt: Lắp phương ngang hay phương đứng (dòng chảy đi lên)?

• Khoảng cách lắp đặt: Đã đảm bảo khoảng cách tối thiểu 5D từ đầu xả máy bơm/đoạn cua ống?

• Yêu cầu bổ sung: Có cần trang bị tay cần đối trọng (counterweight) hay xi lanh giảm chấn chống búa nước không?

• Không gian bảo trì: Có đủ khoảng trống phía trên nắp van để tháo bu-lông bảo trì không?

• Giấy tờ kỹ thuật: Yêu cầu CO/CQ, bản vẽ kích thước (Drawing) và catalogue từ nhà sản xuất.

Bạn chưa chắc chắn về thông số kỹ thuật của hệ thống? Hãy cung cấp thông tin: [Size + Môi chất + Áp suất + Nhiệt độ + Tiêu chuẩn bích] cho đội ngũ chuyên gia của chúng tôi để nhận tư vấn kỹ thuật chính xác và báo giá tối ưu nhất!

Câu Hỏi Thường Gặp Về 6 Inch Swing Check Valve (FAQ)

1. 6 inch swing check valve là gì?

Đây là loại van một chiều dạng cánh lật có đường kính danh nghĩa 6 inch (DN150), vận hành hoàn toàn tự động nhờ lực đẩy dòng chảy nhằm ngăn chặn hiện tượng lưu chất chảy ngược trong hệ thống đường ống.

2. 6 inch swing check valve tương đương DN bao nhiêu?

Trong quy chuẩn kích thước ống công nghiệp, 6 inch tương đương với DN150 (Đường kính danh nghĩa 150mm). Tuy nhiên, đường kính ngoài thực tế của ống steel/inox đi kèm thường là 168.3 mm.

3. Swing check valve 6 inch dùng cho hệ thống nước thải được không?

Có thể dùng được, nhưng nên ưu tiên chọn loại van một chiều cánh lật bọc cao su (Rubber disc swing check valve). Lớp cao su bọc đĩa van giúp rác thải, cặn bẩn không bị kẹt làm hở seat van và chống ăn mòn tốt hơn.

4. Swing check valve có chống được búa nước hoàn toàn không?

Không hoàn toàn. Dòng van này giúp giảm thiểu dòng chảy ngược nhưng đĩa van có thể đóng sập nhanh gây ra va quẹt thủy lực nếu dòng chảy đổi hướng quá đột ngột. Đối với các hệ thống có nguy cơ búa nước cao, bạn nên chọn van cánh lật có trang bị thêm bộ giảm chấn thủy lực (hydraulic dashpot).

5. Cần cung cấp thông tin gì khi mua 6 inch swing check valve?

Để nhận báo giá chính xác nhất, bạn cần cung cấp ít nhất các thông tin: Kích thước (6 inch/DN150), Môi chất sử dụng, Áp suất làm việc (PN16/Class 150...), Vật liệu thân van (Gang/Thép/Inox) và Tiêu chuẩn kết nối mặt bích (JIS/ANSI/DIN).

Kết Luận

Một thiết bị 6 inch swing check valve chất lượng, được lựa chọn đúng thông số kỹ thuật và lắp đặt chuẩn quy trình chính là "tấm lá chắn" vững chắc bảo vệ toàn bộ trạm bơm và mạng lưới đường ống DN150 của bạn. Việc tiết kiệm chi phí bằng cách chọn van sai tiêu chuẩn hoặc vật liệu kém chất lượng có thể dẫn đến những tổn thất rất lớn khi xảy ra sự cố vỡ ống hay hỏng bơm.

Nếu bạn đang tìm kiếm giải pháp van một chiều 6 inch / DN150 chính hãng, đầy đủ chứng chỉ CO/CQ từ các thương hiệu uy tín hàng đầu, hãy liên hệ ngay với chúng tôi hôm nay. Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn tính toán thông số kỹ thuật và đưa ra phương án tối ưu chi phí nhất cho công trình đối với 6 inch swing check valve.
