Van Pipe Là Gì? Tổng Hợp Các Loại Van Đường Ống Phổ Biến Và Hướng Dẫn Lựa Chọn

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, từ mạng lưới cấp thoát nước, trạm bơm, cho đến hệ thống hơi nóng, HVAC và hóa chất, thiết bị đóng vai trò điều tiết và bảo vệ tuyến ống chính là các dòng van chuyên dụng. Một sự cố nhỏ do rò rỉ, nứt vỡ thân van hay chọn sai thông số kỹ thuật cũng có thể làm gián đoạn toàn bộ dây chuyền sản xuất, gây tổn thất nghiêm trọng về chi phí và an toàn vận hành. Việc hiểu rõ Pipe Valve là gì cùng cơ chế hoạt động của từng dòng van đường ống là bước nền tảng giúp kỹ sư và nhà quản lý tối ưu hóa chi phí đầu tư và đảm bảo công trình vận hành bền bỉ.

Van Pipe Là Gì?

Van pipe (hay pipe valve - van đường ống) là cách gọi chung cho các thiết bị cơ khí hoặc tự động được lắp đặt trên hệ thống đường ống nhằm mục đích đóng/mở, điều tiết lưu lượng, ngăn dòng chảy ngược hoặc kiểm soát áp suất của các lưu chất như nước, hơi nóng, khí nén, dầu và hóa chất.

Lý giải về mặt thuật ngữ:

• Pipe: Nghĩa là đường ống dẫn lưu chất.

• Valve: Nghĩa là van điều khiển.

Trong thực tế kỹ thuật, Pipe Valve không đại diện cho một mã sản phẩm cụ thể mà là thuật ngữ bao quát cho toàn bộ dòng van công nghiệp. Việc lựa chọn một sản phẩm Pipe Valve phù hợp đòi hỏi kỹ sư phải tính toán chính xác các yếu tố cốt lõi: kích thước đường ống (DN), môi chất sử dụng, áp suất vận hành (PN/Class), nhiệt độ làm việc, kiểu kết nối và điều kiện môi trường xung quanh.

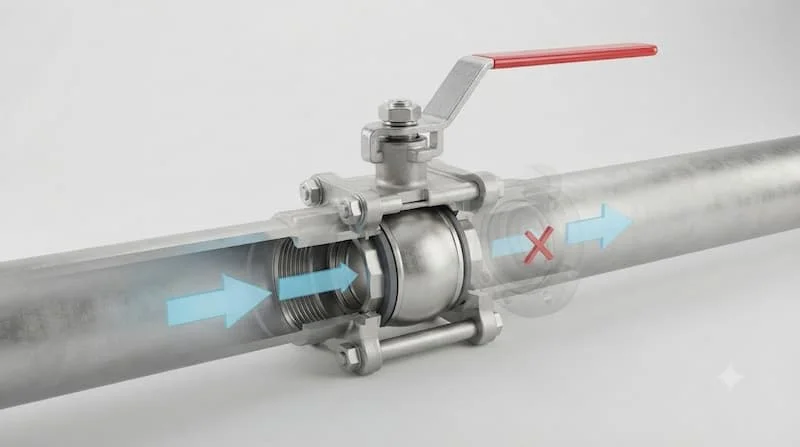

Nguyên Lý Hoạt Động Của Van Trên Đường Ống

Mặc dù có kiểu dáng và cấu tạo đa dạng, tất cả các dòng van lắp đường ống đều tuân theo nguyên lý thủy lực cơ bản: kiểm soát diện tích mặt cắt ngang của dòng chảy khi đi qua thân van.

1. Cơ chế đóng/mở: Khi người vận hành tác động lực (tay gạt, tay quay) hoặc cấp năng lượng (điện, khí nén), bộ phận đóng/mở (đĩa van, bi van, lá van) sẽ dịch chuyển.

2. Trạng thái mở: Bộ phận đóng/mở rời khỏi vị trí ghế van (seat), tạo khe hở cho lưu chất đi qua với lưu lượng mong muốn.

3. Trạng thái đóng: Bộ phận đóng/mở ép chặt vào ghế van cùng gioăng làm kín, chặn đứng hoàn toàn dòng lưu chất.

4. Cơ chế tự động: Một số dòng van đặc thù như van một chiều hay van giảm áp hoạt động hoàn toàn dựa vào lực ép của dòng chảy hoặc sự chênh lệch áp suất cơ học mà không cần ngoại lực tác động.

Tại sao không thể sử dụng một loại van cho mọi đường ống?

Mỗi tuyến ống có một "nhiệm vụ" riêng biệt. Sử dụng van cổng để điều tiết lưu lượng sẽ nhanh chóng làm xói mòn đĩa van, dẫn đến rò rỉ. Ngược lại, dùng van cầu cho hệ thống đường ống đường kính lớn sẽ gây sụt áp nghiêm trọng và tốn kém chi phí. Sự khác biệt về khả năng chịu nhiệt, chịu áp, đặc tính ăn mòn của môi chất và tổn thất áp suất bắt buộc chúng ta phải phân loại và chọn đúng loại van cho từng vị trí.

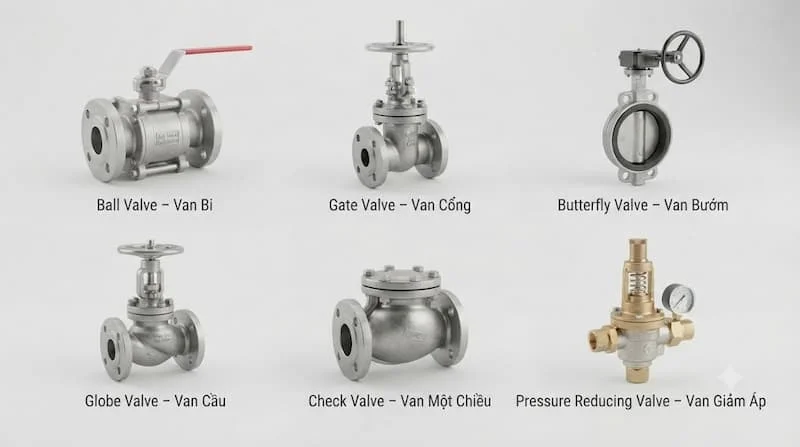

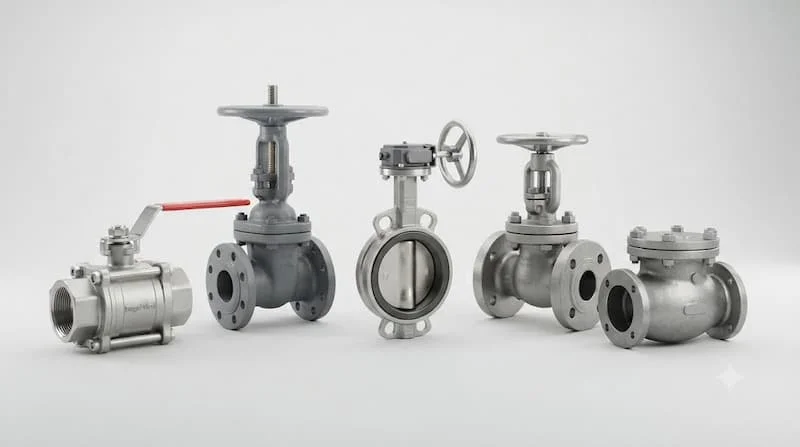

Các Loại Pipe Valve Phổ Biến Hiện Nay

Dưới đây là 6 dòng van đường ống phổ biến nhất đang được ứng dụng rộng rãi trong các công trình kỹ thuật:

1. Van bi (Ball Valve)

Van bi sử dụng một quả cầu kim loại hoặc nhựa có đục lỗ xuyên tâm để đóng mở dòng chảy.

• Ưu điểm: Đóng mở cực nhanh (chỉ cần quay 90 độ), độ kín cao, gạt nhẹ tay, ít tốn không gian.

• Đặc tính: Thích hợp nhất cho chế độ đóng/mở hoàn toàn (On/Off). Không khuyến khích dùng để tiết lưu liên tục vì dễ làm hỏng gioăng làm kín (teflon/PTFE).

2. Van cổng (Gate Valve)

Van cổng (van cửa) có đĩa van nâng lên hạ xuống vuông góc với hướng dòng chảy, giống như một cánh cổng.

• Ưu điểm: Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy nên hầu như không gây ra tổn thất áp suất hay cản trở lưu lượng.

• Ứng dụng: Thường dùng cho các đường ống cấp thoát nước chính, nơi ít khi phải thao tác đóng mở thường xuyên.

3. Van bướm (Butterfly Valve)

Van bướm sở hữu đĩa van dạng đĩa tròn xoay quanh trục cố định nằm giữa thân van.

• Ưu điểm: Thiết kế mỏng, trọng lượng nhẹ, giá thành tối ưu cho các kích thước đường ống lớn (từ DN50 đến DN1000 trở lên).

• Điều khiển: Có thể kết hợp linh hoạt với tay gạt, tay quay vô răng, bộ điều khiển khí nén hoặc động cơ điện.

4. Van cầu (Globe Valve)

Van cầu có lòng van dạng hình cầu chia làm hai nửa, đĩa van di chuyển nâng hạ theo chiều dọc trục stem.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác và linh hoạt.

• Nhược điểm: Dòng chảy bị đổi hướng bên trong thân van nên gây ra tổn thất áp suất cao hơn so với van bi hay van cổng. Thường dùng cho hệ thống hơi nóng (steam), hóa chất.

5. Van một chiều (Check Valve)

Là dòng van tự động chỉ cho phép lưu chất đi qua theo một hướng duy nhất và tự động khóa lại khi dòng chảy có xu hướng đảo chiều.

• Tác dụng: Bảo vệ máy bơm khỏi hiện tượng búa nước (water hammer) và chặn dòng chảy ngược gây hư hỏng thiết bị.

6. Van giảm áp (Pressure Reducing Valve)

Van giảm áp có nhiệm vụ tự động điều chỉnh và duy trì áp suất đầu ra ở một mức cố định, thấp hơn áp suất đầu vào.

• Ứng dụng: Giúp bảo vệ các đường ống nhánh, thiết bị đầu cuối không bị nứt vỡ do quá áp.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Pipe Valve

Để hệ thống hoạt động an toàn, khi lựa chọn van đường ống bạn cần nắm rõ 5 thông số kỹ thuật cốt lõi:

1. Kích thước van (Nominal Diameter - DN)

Kích thước danh nghĩa DN phản ánh đường kính trong tương đối của đường ống. Các kích thước phổ biến từ nhỏ đến lớn bao gồm: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200... Lựa chọn DN van phải ăn khớp với thông số đường ống để tránh hiện tượng thắt nút cổ chai.

2. Áp suất làm việc (Pressure Rating)

Áp suất định mức cho biết khả năng chịu lực tối đa của thân van tại nhiệt độ tiêu chuẩn:

• Hệ Châu Âu/Châu Á: PN10, PN16, PN25, PN40 (đơn vị bar).

• Hệ Mỹ (ANSI/ASME): Class 150, Class 300, Class 600...

3. Nhiệt độ làm việc

Cần xác định nhiệt độ tối thiểu, nhiệt độ vận hành liên tục và nhiệt độ đỉnh. Nhiệt độ ảnh hưởng trực tiếp đến độ bền của vật liệu thân van và chất liệu gioăng làm kín.

4. Vật liệu chế tạo

• Inox (304, 316, 316L): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm, nước sạch, môi trường khắc nghiệt.

• Gang (Cast Iron / Ductile Iron): Chịu lực tốt, chi phí rẻ, dùng phổ biến cho hệ thống nước sạch, PCCC.

• Đồng / Thau (Brass/Bronze): Dùng cho đường ống dân dụng nhỏ, chịu ăn mòn cơ bản.

• Thép Carbon (WCB/GS-C25): Chịu áp lực và nhiệt độ cực cao, chuyên dùng cho hệ thống hơi nóng, dầu truyền nhiệt.

• Nhựa (PVC, uPVC, PPR, PVD): Dùng cho hóa chất ăn mòn mạnh, dung dịch axit, kiềm ở nhiệt độ thấp.

5. Kiểu kết nối

• Nối ren: Dành cho ống nhỏ (thường từ DN50 trở xuống), dễ tháo lắp.

• Nối mặt bích (Flanged): Dành cho ống lớn (từ DN50 trở lên), chịu lực tốt, chuẩn bích BS, JIS, ANSI, DIN.

• Kẹp Wafer / Lug: Rất phổ biến ở van bướm, tối ưu không gian lắp đặt.

• Nối hàn (Welded): Dùng cho hệ thống áp suất cao, yêu cầu chống rò rỉ tuyệt đối.

So Sánh Các Loại Pipe Valve Phổ Biến

Để có cái nhìn tổng quan khi đưa ra quyết định mua sắm, bảng so sánh dưới đây sẽ tổng hợp ưu nhược điểm của từng dòng van:

Tại Sao Phải Chọn Đúng Van Cho Đường Ống?

Một quyết định lựa chọn van sai lầm sẽ dẫn đến chuỗi hậu quả nghiêm trọng về cả kỹ thuật lẫn kinh tế. Quy trình lựa chọn van tiêu chuẩn luôn tuân theo thứ tự phân tích nối tiếp:

Môi chất -> Nhiệt độ -> Áp suất -> Lưu lượng -> Vật liệu & Kiểu kết nối

• Thực tế 1: Nếu bạn lắp một chiếc van cổng bằng gang vào đường ống dẫn hơi nóng 200 độ C, gioăng và thân van sẽ nhanh chóng biến dạng, gây biến cố rò rỉ hơi áp lực cao nguy hiểm.

• Thực tế 2: Đối với hệ thống nước hóa chất có tính axit nhẹ, nếu chọn van bi kim loại thông thường thay vì van bi inox 316 hoặc van nhựa uPVC, van sẽ bị ăn mòn thủng thân chỉ sau vài tháng vận hành.

• Thực tế 3: Với các đường ống kích thước lớn từ DN200 trở lên, việc chọn van bướm sẽ giúp tiết kiệm tới 60% chi phí và không gian so với việc cố định dùng van cổng.

Do đó, việc đầu tư thời gian khảo sát kỹ thông số kỹ thuật ngay từ đầu giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và thay thế thiết bị về lâu dài.

Pipe Valve Được Sử Dụng Ở Đâu?

Các sản phẩm van đường ống hiện diện trong hầu hết mọi lĩnh vực hạ tầng và sản xuất công nghiệp:

Hệ thống cấp thoát nước

Xuất hiện tại các nhà máy xử lý nước sạch, hệ thống nước thải sinh hoạt, tòa nhà chung cư, nhà xưởng công nghiệp. Các dòng van chủ lực gồm van cổng, van bi, [chèn link: van bướm] và van giảm áp tầng mái.

Hệ thống Phòng cháy chữa cháy (PCCC)

Lắp đặt trên các tuyến ống chữa cháy vách tường, trạm bơm PCCC, hệ thống đầu phun Sprinkler tự động. Van bướm tín hiệu điện, van cổng ty nổi và van một chiều là những thiết bị bắt buộc theo tiêu chuẩn PCCC.

Hệ thống HVAC & Chiller

Sử dụng trong các đường ống nước lạnh (chilled water), nước nóng trung tâm, thiết bị AHU/FCU tòa nhà để điều tiết nhiệt độ không khí.

Hệ thống sản xuất công nghiệp

Trạm lò hơi (steam boiler), dây chuyền dẫn khí nén, đường ống hóa chất, thực phẩm, bia nước giải khát, dầu khí. Đây là nơi các dòng van inox, van cầu thép chịu nhiệt và van điều khiển tự động phát huy tối đa hiệu quả.

Những Sai Lầm Thường Gặp Khi Chọn Van Pipe

Rất nhiều sự cố hỏng hóc đường ống xuất phát từ những thói quen chủ quan khi chọn mua thiết bị. Bạn cần tuyệt đối tránh các sai lầm sau:

1. Chỉ chọn van theo kích thước DN: Quên mất rằng cùng một kích thước DN50 nhưng tiêu chuẩn bích BS khác hoàn toàn với JIS 10K hay ANSI Class 150.

2. Nghĩ rằng van nào cũng điều tiết được: Dùng van bi hoặc van cổng để mở hé 20-30% điều tiết lưu lượng sẽ khiến đĩa van bị xói mòn cực nhanh do lực xé của dòng chảy.

3. Bỏ qua đặc tính môi chất: Dùng van thân gang gioăng EPDM cho đường ống dẫn dầu sẽ khiến gioăng bị trương nở và kẹt van hoàn toàn.

4. Lắp van một chiều sai hướng: Lắp ngược hướng mũi tên chỉ chiều dòng chảy đúc trên thân van sẽ làm tắc nghẽn toàn bộ đường ống.

5. Không tính đến không gian tháo lắp: Lắp van tay quay ở góc hẹp khiến kỹ sư không thể xoay vô năng để vận hành khi gặp sự cố khẩn cấp.

Checklist Chọn Van Pipe Phù Hợp

Trước khi liên hệ nhà cung cấp để nhận báo giá, bạn hãy rà soát kỹ danh sách kiểm tra 12 điểm chuẩn kỹ thuật dưới đây:

• Môi chất vận hành là gì? (Nước sạch, nước thải, hơi nóng, hóa chất, khí nén...)

• Đường kính ngoài của ống là bao nhiêu?

• Kích thước DN van tương ứng? (DN15, DN50, DN100...)

• Áp suất làm việc tối đa? (PN10, PN16, Class 150...)

• Nhiệt độ môi chất thấp nhất và cao nhất?

• Yêu cầu về lưu lượng chảy qua van?

• Vật liệu thân van mong muốn? (Inox, gang, đồng, nhựa...)

• Vật liệu làm kín (Seat/Gioăng)? (PTFE, EPDM, NBR, Metal...)

• Kiểu kết nối đường ống? (Nối ren, mặt bích, hàn, wafer...)

• Hình thức vận hành? (Tay gạt, tay quay, điều khiển điện, khí nén...)

• Tiêu chuẩn sản xuất yêu cầu? (BS, JIS, DIN, ANSI...)

• Môi trường lắp đặt có tính ăn mòn hoặc đặt ngoài trời không?

Lưu Ý Quan Trọng Khi Lắp Đặt Van Pipe

Một chiếc van tốt đến đâu nếu lắp đặt sai quy trình cũng sẽ sớm phát sinh sự cố. Hãy tuân thủ các quy tắc kỹ thuật sau:

• Vệ sinh đường ống: Xịt rửa, thổi sạch xỉ hàn, cát sạn bên trong ống trước khi gắn van vào vị trí. Cặn bẩn là kẻ thù số một gây trầy xước đĩa van.

• Kiểm tra chiều dòng chảy: Quan sát kỹ ký hiệu mũi tên hướng dòng chảy đúc nổi trên thân các loại van một chiều, van cầu, van giảm áp để lắp đúng chiều.

• Siết bu-lông mặt bích đúng kỹ thuật: Siết theo lực tăng dần và theo thứ tự đối xứng chéo chữ X để gioăng làm kín nén đều, tránh vênh bích.

• Tránh ứng suất đường ống: Không dùng lực siết van để kéo hai đầu ống bị lệch tâm về gần nhau, điều này sẽ làm nứt thân van khi hệ thống chịu nhiệt co giãn.

• Thử áp hệ thống: Tiến hành thử áp lực nước (Hydrotest) toàn tuyến ống để kiểm tra độ kín các mối nối trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Van Pipe (FAQ)

1. Van pipe là gì?

Van pipe là thuật ngữ chung chỉ các loại van được tích hợp trên đường ống công nghiệp và dân dụng nhằm mục đích đóng/mở, kiểm soát, điều tiết hoặc bảo vệ dòng chảy lưu chất.

2. Dòng van pipe nào phổ biến nhất cho đường ống nước sạch?

Đối với đường ống nhỏ dân dụng, van bi đồng và van bi inox là phổ biến nhất. Đối với đường ống cấp nước công nghiệp lớn, van cổng thân gang và van bướm tay quay được ưu tiên sử dụng.

3. Làm thế nào để biết kích thước DN của van phù hợp với ống?

Kích thước DN (Đường kính danh nghĩa) của van phải tương ứng với DN của đường ống. Ví dụ: Ống phi 60mm tương đương DN50 (2 inch), bạn cần chọn van có kích thước DN50.

4. Van pipe bằng inox 304 có dùng được cho hóa chất không?

Inox 304 chịu được các loại hóa chất nhẹ, dung dịch kiềm và axit loãng. Tuy nhiên, với hóa chất ăn mòn mạnh như axit sulfuric, axit mặn hay nước biển, bạn bắt buộc phải dùng Inox 316/316L hoặc van nhựa chuyên dụng.

5. Sự khác biệt chính giữa van bi và van cầu là gì?

Van bi tối ưu cho việc đóng/mở nhanh (On/Off) với tổn thất áp suất rất thấp. Trong khi đó, van cầu được thiết kế chuyên biệt cho việc điều tiết lưu lượng chính xác nhưng gây ra lực cản dòng chảy lớn hơn.

Kết Luận

Việc hiểu đúng bản chất van pipe cùng các thông số kỹ thuật đi kèm là chìa khóa giúp bạn xây dựng một hệ thống đường ống an toàn, ổn định và tối ưu chi phí. Không có loại van nào là "tốt nhất cho mọi ứng dụng", chỉ có loại van "phù hợp nhất" với điều kiện áp suất, nhiệt độ, môi chất và kích thước của từng tuyến ống cụ thể.
