Flange ASME B16.5: Tiêu chuẩn kỹ thuật, phân loại và hướng dẫn lựa chọn chuyên sâu

Trong ngành công nghiệp cơ khí và vận hành đường ống, việc đảm bảo sự kết nối an toàn giữa các thiết bị là yếu tố tiên quyết. Flange asme b16 5 chính là "ngôn ngữ chung" toàn cầu cho hệ thống mặt bích, giúp các kỹ sư thiết kế và vận hành đạt được sự đồng bộ tuyệt đối. Bài viết này sẽ phân tích chi tiết về tiêu chuẩn này, từ định nghĩa kỹ thuật đến các ứng dụng thực tế trong môi trường áp lực cao.

Flange ASME B16.5 là gì?

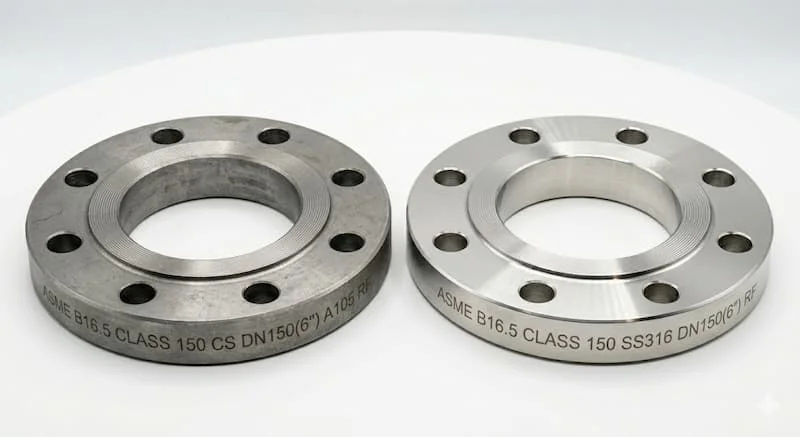

Flange asme b16 5 là loại mặt bích được thiết kế, sản xuất và thử nghiệm theo tiêu chuẩn kỹ thuật flange asme b16 5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (American Society of Mechanical Engineers). Đây là tiêu chuẩn bao quát nhất dành cho mặt bích đường ống và các phụ kiện mặt bích, áp dụng cho các dải kích thước ống định mức (NPS) từ 1/2” đến 24”.

Để hiểu rõ hơn, chúng ta cần phân tích các thành phần cấu thành tiêu chuẩn này:

• ASME: Đóng vai trò là tổ chức thiết lập quy chuẩn kỹ thuật toàn cầu, đảm bảo tính an toàn cho thiết bị áp lực.

• B16.5: Là mã định danh cụ thể cho tiêu chuẩn mặt bích bằng vật liệu đúc hoặc rèn.

• Phạm vi áp dụng: Tiêu chuẩn này bao gồm các yêu cầu về xếp hạng áp suất - nhiệt độ, vật liệu, kích thước, dung sai, ghi nhãn và phương pháp thử nghiệm cho các Pressure Class từ 150 đến 2500.

Việc sử dụng flange asme b16 5 không chỉ đơn thuần là lắp ghép phụ kiện, mà là việc tuân thủ một hệ thống kỹ thuật nghiêm ngặt nhằm đảm bảo hệ thống đường ống có thể chịu được các môi trường khắc nghiệt như áp suất cực cao và biến thiên nhiệt độ mạnh.

Nguyên lý kết nối của flange asme b16 5

Nguyên lý kết nối của mặt bích theo tiêu chuẩn flange asme b16 5 dựa trên cơ chế nén cơ học để tạo ra một mối nối kín khít tuyệt đối. Một kết nối mặt bích hoàn chỉnh bao gồm sự kết hợp chặt chẽ của 4 thành phần: Mặt tiếp xúc (Flange face), Hệ thống bulong (Bolting), Gioăng làm kín (Gasket) và Vòng tròn chia lỗ bulong (Bolt circle).

Vì sao gasket và bolt pattern lại cực kỳ quan trọng?

• Gasket (Gioăng): Là vật liệu biến dạng được đặt giữa hai mặt bích. Khi siết bulong, lực ép làm gasket điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích, ngăn chặn dòng chảy rò rỉ ra ngoài. Nếu gasket không phù hợp với tiêu chuẩn mặt bích, sự rò rỉ là điều tất yếu dưới áp suất cao.

• Bolt circle (Vòng tròn lỗ bulong): Sơ đồ bố trí lỗ bulong theo ASME B16.5 được tính toán để phân phối lực ép đồng đều lên toàn bộ chu vi mặt bích. Nếu lắp sai tiêu chuẩn, lực nén sẽ bị lệch, gây vênh mặt bích và dẫn đến hỏng kết nối chỉ sau thời gian ngắn vận hành.

Các loại flange asme b16 5 phổ biến

Tiêu chuẩn flange asme b16 5 cung cấp nhiều thiết kế khác nhau để phù hợp với từng điều kiện thi công và tính chất môi chất:

1. Weld Neck Flange (Mặt bích cổ cao)

• Cấu tạo: Có phần cổ dài được hàn đối đầu (Butt weld) trực tiếp vào ống.

• Ưu điểm: Khả năng chịu ứng suất cực tốt, chịu được nhiệt độ âm sâu hoặc áp suất cực cao.

• Ứng dụng: Hệ thống dẫn khí gas, dầu khí áp lực lớn.

2. Slip On Flange (Mặt bích hàn trượt)

• Cấu tạo: Có đường kính trong lớn hơn ống một chút để trượt trên ống và hàn cả trong lẫn ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành thấp hơn Weld Neck.

• Nhược điểm: Khả năng chịu lực thấp hơn, không phù hợp cho môi trường rung động mạnh.

3. Blind Flange (Mặt bích mù)

• Cấu tạo: Mặt bích đặc, không có lỗ ở tâm.

• Ứng dụng: Dùng để bịt kín đầu ống hoặc ngăn dòng chảy tạm thời để bảo trì.

4. Socket Weld và Threaded Flange (Bích hàn bọc đúc & Bích ren)

• Socket Weld: Dùng cho ống kích thước nhỏ, áp suất cao.

• Threaded (Bích ren): Kết nối bằng ren, không cần hàn, thường dùng trong môi trường dễ cháy nổ.

5. Lap Joint Flange

• Cấu tạo: Kết hợp với một đầu nối (Stub end), bích có thể xoay quanh ống.

• Ưu điểm: Dễ dàng căn chỉnh lỗ bulong, tiết kiệm chi phí nếu ống làm bằng vật liệu đắt tiền (chỉ cần Stub end làm bằng vật liệu quý, bích dùng thép carbon).

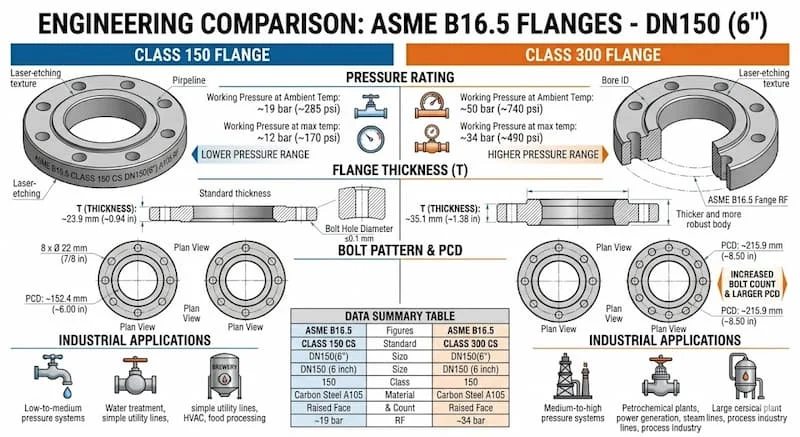

Pressure class trong ASME B16.5 là gì?

Pressure Class (hay còn gọi là cấp áp lực) là thông số định mức khả năng chịu tải của mặt bích. ASME B16.5 quy định 7 cấp: 150, 300, 400, 600, 900, 1500 và 2500.

Một sai lầm phổ biến là hiểu lầm Class 150 nghĩa là chịu được 150 PSI. Thực tế, khả năng chịu áp lực phụ thuộc vào sự tương tác giữa:

1. Vật liệu cấu thành: (Thép carbon, Inox 304, 316, thép hợp kim...)

2. Nhiệt độ vận hành: Khi nhiệt độ tăng, khả năng chịu áp của kim loại giảm xuống.

3. Môi chất: Tính chất hóa lý của chất lỏng/khí đi qua ống.

Tại sao Class càng cao thì flange càng dày?

Để chịu được lực đẩy cực lớn của dòng chảy bên trong và lực siết của bulong bên ngoài, các mặt bích Class cao như 900 hay 1500 buộc phải tăng độ dày và kích thước bulong. Điều này giúp ngăn chặn sự biến dạng kim loại và đảm bảo an toàn cho nhân sự vận hành quanh khu vực đường ống.

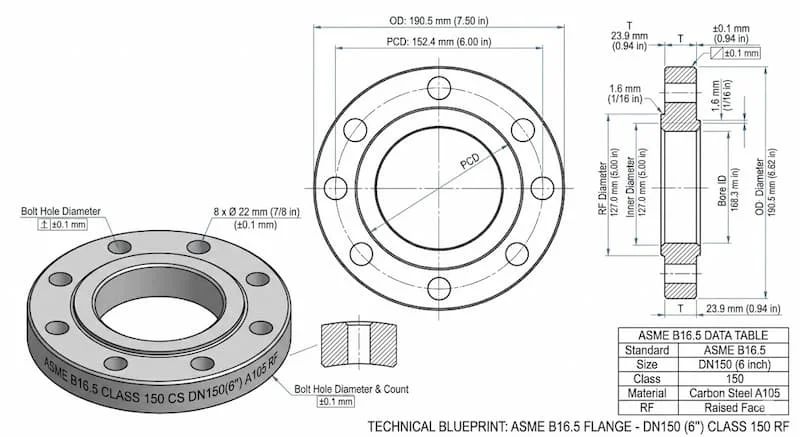

Thông số kỹ thuật quan trọng của flange asme b16 5

Khi tra cứu tài liệu kỹ thuật, bạn cần tập trung vào các thông số định danh để đảm bảo tính lắp lẫn:

• Outside Diameter (OD): Đường kính ngoài của mặt bích.

• Bolt Circle Diameter (PCD): Đường kính vòng tròn tâm các lỗ bulong. Đây là thông số "sống còn" để kết nối hai mặt bích.

• Thickness (Độ dày): Độ dày phần thân bích, quyết định cấp áp lực.

• Raised Face (RF): Phần gờ nổi lên ở giữa mặt bích để đặt gioăng.

Hệ quả của việc sai lệch thông số:

Nếu PCD bị lệch chỉ vài milimet, bạn sẽ không thể xỏ bulong qua, gây đình trệ tiến độ thi công. Tệ hơn, nếu bề mặt Raised Face không phẳng hoặc không đúng tiêu chuẩn, gioăng sẽ không thể làm kín, dẫn đến rò rỉ môi chất độc hại hoặc cháy nổ dưới áp suất lớn.

So sánh ASME B16.5 với DIN và JIS flange

Đây là ba hệ tiêu chuẩn khác nhau và thường gây nhầm lẫn trên thị trường Việt Nam:

Kết luận: Bạn không thể thay thế trực tiếp một mặt bích ASME bằng một mặt bích DIN hay JIS ngay cả khi chúng có cùng kích thước ống. Việc cố tình "độ" lỗ bulong sẽ làm hỏng cấu trúc chịu lực và vi phạm các quy tắc an toàn quốc tế.

Vì sao ASME B16.5 được dùng nhiều trong dầu khí?

Ngành dầu khí đòi hỏi sự khắt khe bậc nhất về an toàn. Flange ASME B16.5 trở thành sự lựa chọn số 1 vì:

1. Độ kín khít tuyệt đối: Thiết kế tối ưu cho các môi chất nguy hiểm, dễ cháy.

2. Chịu tải khắc nghiệt: Các giàn khoan ngoài khơi hoặc nhà máy lọc dầu thường vận hành ở áp suất và nhiệt độ rất cao, nơi chỉ có tiêu chuẩn ASME mới đủ tin cậy.

3. Dễ dàng bảo trì toàn cầu: Một thiết bị mua tại Mỹ có thể lắp khớp hoàn hảo với phụ kiện tại Việt Nam nếu cả hai cùng tuân thủ ASME B16.5.

Sai lầm thường gặp và cách lựa chọn đúng kỹ thuật

Việc chọn sai mặt bích không chỉ gây lãng phí tài chính mà còn tiềm ẩn nguy cơ tai nạn lao động.

Những lỗi phổ biến:

• Nhầm lẫn Class: Dùng bích Class 150 cho hệ thống yêu cầu Class 300. Hậu quả là mặt bích bị biến dạng hoặc nổ mối nối khi test áp.

• Sai vật liệu: Sử dụng thép carbon cho hóa chất ăn mòn, dẫn đến thủng bích chỉ sau thời gian ngắn.

• Trộn tiêu chuẩn: Cố tình lắp bích ANSI 150 vào van chuẩn JIS 10K.

Checklist chọn flange ASME B16.5 đúng chuẩn:

1. Xác định Pressure Class: Dựa trên áp suất tối đa và nhiệt độ vận hành của hệ thống.

2. Chọn vật liệu: Đối chiếu với môi chất (nước, dầu, khí, axit...).

3. Xác định kiểu kết nối: Cần hàn trượt (Slip On) hay hàn cổ (Weld Neck)?

4. Kiểm tra bề mặt (Facing): RF (Raised Face), FF (Flat Face) hay RTJ (Ring Type Joint)?

5. Chọn Gasket tương thích: Đảm bảo gioăng chịu được nhiệt độ và áp suất tương ứng với mặt bích.

FAQ: Câu hỏi thường gặp

• ASME B16.5 khác gì với ANSI flange?

  Thực tế, ANSI là cách gọi cũ của tiêu chuẩn này. Hiện nay, hiệp hội ASME chịu trách nhiệm quản lý và cập nhật, nên tên gọi chuẩn xác nhất là ASME B16.5.

• Class 150 chịu được bao nhiêu Bar?

  Ở nhiệt độ bình thường, Class 150 thép carbon chịu được khoảng 19-20 Bar. Tuy nhiên, khi nhiệt độ tăng lên 400°C, nó chỉ còn chịu được khoảng 6 Bar.

• Tại sao cần Checklist trước khi lắp?

  Kiểm tra bề mặt tiếp xúc (sealing) để đảm bảo không có vết xước sâu, vì một vết xước nhỏ cũng đủ để áp suất cao xuyên qua và làm hỏng kết nối.

Kết luận

Flange ASME B16.5 không chỉ là một linh kiện cơ khí, mà là nền tảng an toàn cho mọi hệ thống đường ống công nghiệp nặng. Việc hiểu rõ về Pressure Class, sơ đồ lỗ bulong và cách lựa chọn vật liệu chính xác sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành, kéo dài tuổi thọ thiết bị và quan trọng nhất là bảo vệ an toàn cho con người đối với flange ASME B16.5.
