TTMA Flange Standard: Tiêu chuẩn vàng cho hệ thống xe bồn và Tanker Truck

Trong ngành vận tải chất lỏng, đặc biệt là nhiên liệu và hóa chất, việc đảm bảo mọi kết nối giữa xe bồn và hệ thống nạp xả luôn kín khít là ưu tiên hàng đầu. Truck Trailer Manufacturers Association flange standard chính là "ngôn ngữ chung" giúp các kỹ sư và đơn vị vận hành đạt được sự an toàn tuyệt đối đó.

TTMA flange standard là gì?

TTMA flange standard là tiêu chuẩn mặt bích được thiết lập bởi Hiệp hội các nhà sản xuất rơ-moóc xe tải (Truck Trailer Manufacturers Association - TTMA). Đây là bộ quy chuẩn kỹ thuật chuyên biệt dành riêng cho hệ thống đường ống trên xe bồn (tanker truck) và các bồn chứa chất lỏng di động. Mục tiêu cốt lõi của tiêu chuẩn này là đảm bảo khả năng kết nối đồng bộ giữa các thiết bị như van nạp, vòi xả và đường ống dẫn, giúp quá trình tháo lắp diễn ra nhanh chóng nhưng vẫn giữ được độ kín khít cao.

Khác với các tiêu chuẩn công nghiệp nặng, TTMA tập trung vào các ứng dụng vận tải. Bạn sẽ dễ dàng bắt gặp tiêu chuẩn này trên các dòng xe bồn chở xăng dầu, xe bồn tanker truck vận chuyển nhiên liệu hàng không, hoặc các hệ thống tanker chuyển chở hóa chất và thực phẩm lỏng. Nhờ tính đồng nhất cao, việc bảo trì và thay thế phụ kiện trên toàn cầu trở nên đơn giản hơn bao giờ hết khi các bộ phận đều tuân thủ đúng kích thước lỗ bulong và bề mặt làm kín theo chuẩn TTMA.

Nguyên lý kết nối của TTMA flange

Nguyên lý kết nối của Truck Trailer Manufacturers Association flange standard dựa trên sự kết hợp của ba yếu tố chính: Bolt pattern (Sơ đồ lỗ bulong), Gasket sealing (Gioăng làm kín) và hệ thống kết nối bulong tịnh tiến. Do đặc thù của ngành vận tải, các mặt bích này thường được thiết kế mỏng hơn và nhẹ hơn so với các tiêu chuẩn mặt bích công nghiệp nặng như ANSI, nhưng vẫn đảm bảo cấu trúc vững chắc để chống lại sự rung động liên tục khi xe di chuyển.

Vì sao TTMA ưu tiên kết nối tháo lắp nhanh?

Trong vận hành thực tế, các xe tanker cần nạp và xả hàng tại nhiều trạm khác nhau trong ngày. Việc tháo lắp nhanh giúp tối ưu hóa thời gian dừng đỗ (downtime), nâng cao hiệu suất vận tải.

Vì sao hệ thống tanker cần flange nhẹ nhưng kín?

Mỗi kilogram trọng lượng tự thân của xe giảm đi đồng nghĩa với việc tải trọng hàng hóa có thể tăng lên. Mặt bích TTMA sử dụng thiết kế tối ưu hóa vật liệu để vừa giảm tải trọng cho xe, vừa đảm bảo áp suất làm việc ổn định, ngăn chặn mọi nguy cơ rò rỉ nhiên liệu gây cháy nổ hoặc ô nhiễm môi trường.

Cấu tạo và thông số kỹ thuật của TTMA flange

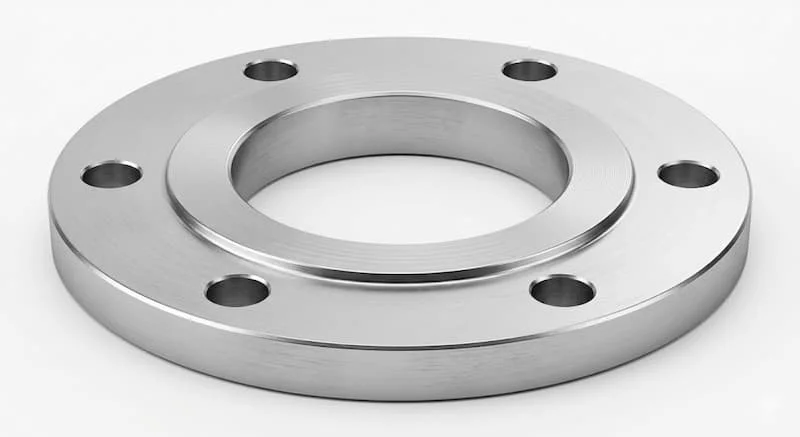

Về cấu tạo, một mặt bích chuẩn TTMA bao gồm: các lỗ bulong (bolt holes) được bố trí chính xác theo vòng tròn, bề mặt mặt bích (flange face) và bề mặt đặt gioăng (gasket surface). Các kích thước phổ biến thường là 3 inch, 4 inch và 6 inch, tương ứng với các đường ống dẫn nhiên liệu thông dụng nhất trên xe bồn.

Về vật liệu, hai lựa chọn phổ biến nhất là:

• Aluminum (Nhôm): Chiếm đa số trong ứng dụng chở xăng dầu.

• Stainless Steel (Inox): Dùng cho các môi trường ăn mòn hoặc thực phẩm.

Insight chuyên gia: Vì sao TTMA thường ưu tiên dùng nhôm? Nhôm không chỉ mang lại ưu điểm về trọng lượng cực nhẹ mà còn có đặc tính tự nhiên là không phát tia lửa điện khi va chạm (non-sparking). Đây là yếu tố sống còn đối với các xe bồn chở chất dễ cháy như xăng, dầu và ethanol.

Các loại TTMA flange phổ biến hiện nay

Tùy vào tính chất hóa lý của môi chất vận chuyển, tiêu chuẩn mặt bích TTMA được chia thành các dòng sản phẩm riêng biệt:

Theo vật liệu sản xuất

• Aluminum TTMA flange: Ưu điểm là nhẹ, giá thành rẻ và tản nhiệt tốt. Tuy nhiên, hạn chế là khả năng chịu nhiệt độ cực cao kém hơn thép. Phù hợp nhất cho xe bồn nhiên liệu dân dụng.

• Stainless TTMA flange: Khả năng chống ăn mòn tuyệt vời, chịu được áp suất cao hơn nhôm. Thường dùng trong các tanker hóa chất hoặc thực phẩm yêu cầu vệ sinh cao.

Theo ứng dụng chuyên biệt

• Fuel tanker: Thường sử dụng bích nhôm 4 inch để đồng bộ với các thiết bị nạp xả tiêu chuẩn tại kho xăng dầu.

• Chemical tanker: Sử dụng bích thép không gỉ để chống lại sự tàn phá của axit hoặc kiềm.

• Food-grade tanker: Yêu cầu mặt bích có độ bóng bề mặt cao, không có khe hở để vi khuẩn trú ngụ.

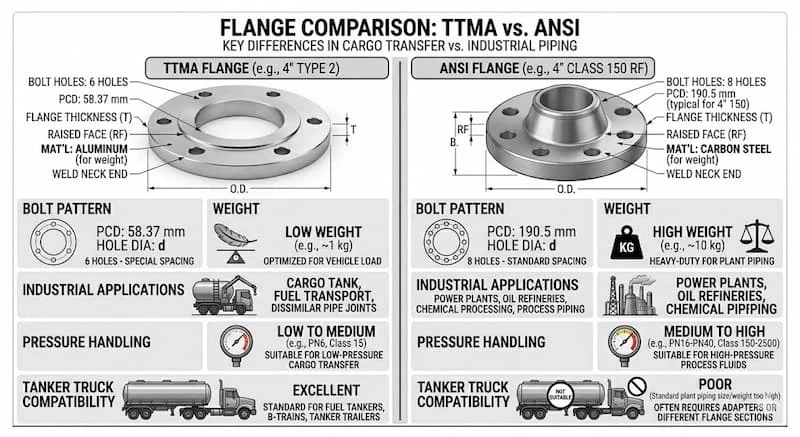

So sánh TTMA flange và ANSI/ASME flange

Việc nhầm lẫn giữa hai tiêu chuẩn này có thể dẫn đến những sai sót tai hại trong lắp đặt. Hãy cùng phân tích sự khác biệt:

Vì sao TTMA không thay thế hoàn toàn ANSI flange?

ANSI flange được thiết kế cho các nhà máy tĩnh tại nơi áp suất cực lớn và rung động không phải là yếu tố thay đổi trọng lượng xe. Ngược lại, Truck Trailer Manufacturers Association flange standard ra đời để giải quyết bài toán tải trọng cho ngành vận tải. Nếu dùng ANSI flange cho xe bồn, chiếc xe sẽ trở nên nặng nề vô ích, giảm hiệu quả kinh tế đáng kể.

Những lỗi phổ biến khi chọn sai TTMA flange

Chọn sai mặt bích không chỉ là vấn đề về mặt kỹ thuật mà còn là nguy cơ về an toàn pháp lý. Các lỗi thường gặp bao gồm:

1. Sai bolt pattern: Cố gắng lắp mặt bích ANSI vào đường ống TTMA. Dù kích thước ống có vẻ giống nhau, các lỗ bulong sẽ không bao giờ khớp nhau.

2. Sai vật liệu: Dùng bích nhôm cho môi chất có tính axit cao, dẫn đến mặt bích bị ăn mòn thủng chỉ sau thời gian ngắn.

3. Sai gasket: Sử dụng gioăng quá dày hoặc quá mỏng, không phù hợp với rãnh làm kín của chuẩn TTMA.

Hậu quả: Những sai sót này dẫn đến rò rỉ chất lỏng trong quá trình vận chuyển, không chỉ gây tổn thất kinh tế mà còn tiềm ẩn nguy cơ cháy nổ cực cao trên đường cao tốc.

TTMA flange standard được dùng ở đâu?

Dù xuất phát từ Bắc Mỹ, nhưng hiện nay ttma flange standard đã trở thành tiêu chuẩn quốc tế được chấp nhận rộng rãi, đặc biệt là trong các hệ thống:

• Xe bồn nhiên liệu: Kết nối giữa bồn chứa và van API bottom loading.

• Tanker hóa chất: Hệ thống van xả đáy và đường ống thu hồi hơi.

• Hệ thống Loading/Unloading: Các cánh tay nạp (loading arms) tại kho cảng xăng dầu thường trang bị đầu nối chuẩn TTMA để tương thích với xe bồn.

Insight: Tại khu vực Bắc Mỹ và các quốc gia sử dụng công nghệ vận tải phương Tây, gần như 100% xe bồn xăng dầu đều áp dụng tiêu chuẩn này để đảm bảo tính đồng bộ tuyệt đối khi đi qua các kho hàng khác nhau.

Sai lầm phổ biến khi lắp TTMA flange

Việc lắp đặt sai kỹ thuật có thể vô hiệu hóa mọi ưu điểm của chuẩn TTMA:

• Siết bulong lệch: Không tuân thủ nguyên tắc siết đối xứng khiến mặt bích bị vênh, gây hở gioăng.

• Dùng lại gioăng cũ: Gioăng TTMA thường bị nén bẹp sau một lần sử dụng, việc dùng lại sẽ không đảm bảo độ kín.

• Không kiểm tra độ phẳng: Mặt bích nhôm dễ bị biến dạng nếu bị va đập mạnh, nếu không kiểm tra độ phẳng trước khi lắp, rò rỉ là điều khó tránh khỏi.

Hậu quả: Rò rỉ nhiên liệu không chỉ làm bẩn xe mà còn là mồi lửa cho các vụ tai nạn thảm khốc. Một giọt nhiên liệu rò rỉ trên đường xả có thể dẫn đến những án phạt nặng từ cơ quan chức năng.

Cách chọn TTMA flange đúng kỹ thuật

Để chọn được mặt bích đúng chuẩn, hãy tuân thủ checklist sau:

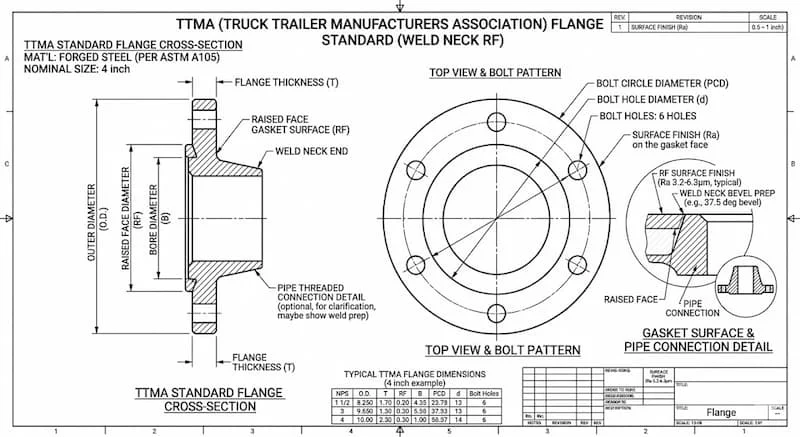

• Kiểm tra sơ đồ lỗ (Bolt pattern): Đối chiếu với bản vẽ kỹ thuật của TTMA để đảm bảo số lượng và khoảng cách lỗ bulong.

• Xác định môi chất: Nếu chở xăng dầu hãy chọn nhôm; nếu chở hóa chất hãy chọn inox.

• Xác định kích thước ống: Thường là 3", 4" hoặc 6".

• Áp suất làm việc: Đảm bảo hệ thống bơm nạp không vượt quá định mức của chuẩn TTMA.

Checklist kiểm tra TTMA flange trước khi lắp đặt

• ✔ Kiểm tra độ phẳng: Sử dụng thước thẳng để đảm bảo bề mặt không bị cong vênh.

• ✔ Vệ sinh bề mặt: Loại bỏ hoàn toàn bụi bẩn, dầu mỡ cũ trên bề mặt làm kín.

• ✔ Gioăng mới 100%: Luôn sử dụng gioăng mới phù hợp với môi chất vận chuyển.

• ✔ Bulong đúng loại: Sử dụng bulong có cấp bền phù hợp và không bị gỉ sét.

• ✔ Test áp lực: Sau khi lắp đặt, hãy thử nghiệm với áp suất thấp trước khi đưa vào vận hành thực tế.

FAQ: Câu hỏi thường gặp về TTMA flange standard

1. TTMA flange standard là gì?

Đây là tiêu chuẩn mặt bích chuyên dụng cho xe bồn (tanker), giúp kết nối van và đường ống nạp xả chất lỏng.

2. Tôi có thể dùng mặt bích ANSI thay cho TTMA không?

Không. Bolt pattern của chúng khác nhau hoàn toàn. Bạn cần sử dụng bộ chuyển đổi (adapter) nếu muốn kết nối hai tiêu chuẩn này.

3. Tại sao mặt bích TTMA lại mỏng hơn mặt bích thường?

Vì nó được tối ưu hóa để giảm trọng lượng cho xe bồn và chỉ phục vụ các hệ thống áp suất trung bình, không phải áp suất cực cao như trong nhà máy lọc dầu.

4. Mặt bích TTMA nhôm có bền không?

Rất bền trong điều kiện vận tải thông thường và có khả năng chống ăn mòn khí quyển tốt, nhưng cần kiểm tra định kỳ vì nhôm mềm hơn thép.

5. Bao lâu nên kiểm tra mặt bích TTMA một lần?

Nên kiểm tra mỗi khi bảo trì định kỳ xe bồn hoặc sau mỗi 3-6 tháng vận hành liên tục để phát hiện sớm các dấu hiệu biến dạng hoặc rò rỉ.

Kết luận

Việc tuân thủ TTMA flange standard không chỉ là vấn đề về kỹ thuật lắp ráp, mà là cam kết về an toàn trong ngành vận tải chất lỏng nguy hiểm. Một hệ thống mặt bích đúng chuẩn sẽ giúp tanker truck vận hành ổn định, giảm thiểu rủi ro rò rỉ và tối ưu hóa hiệu quả kinh tế cho doanh nghiệp đối với TTMA flange standard.
