BS4504 PN16 Flange: Tiêu chuẩn, Thông số kỹ thuật và Hướng dẫn lựa chọn

Trong kiến trúc hạ tầng ngành nước và công nghiệp hiện đại, việc đảm bảo các kết nối đường ống luôn kín khít và chịu được áp lực là bài toán sống còn. BS4504 PN16 mặt bích chính là giải pháp kỹ thuật tiêu chuẩn giúp các kỹ sư giải quyết triệt để vấn đề này, tạo nên sự đồng bộ cho toàn bộ hệ thống.

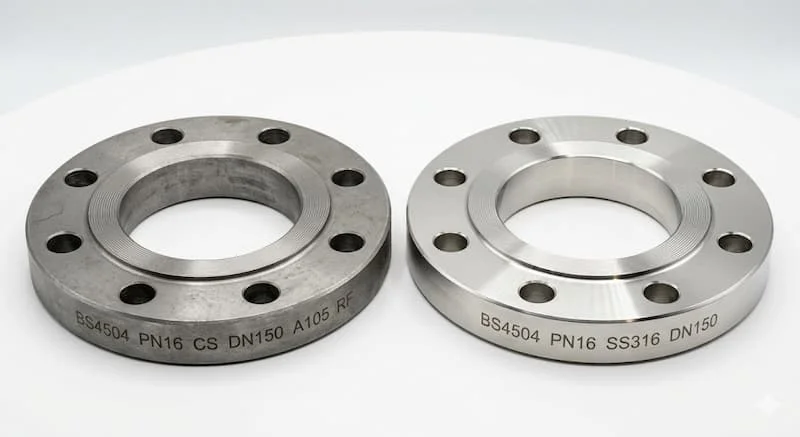

BS4504 PN16 flange là gì?

BS4504 PN16 mặt bích là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn BS4504 của Anh Quốc. Đây là một bộ tiêu chuẩn kỹ thuật dành cho mặt bích đường ống, van và phụ kiện, hiện đã được hài hòa hóa với các tiêu chuẩn châu Âu (EN 1092). Ký hiệu PN16 đóng vai trò cực kỳ quan trọng, đại diện cho áp suất danh nghĩa (Pressure Nominal) mà mặt bích có khả năng chịu đựng tối đa ở nhiệt độ tiêu chuẩn là 16 bar.

Về mặt kỹ thuật, BS4504 không chỉ đơn thuần là một cái tên, nó là bảo chứng cho độ chính xác về kích thước và chất lượng vật liệu. Các hệ thống sử dụng mặt bích này thường thuộc nhóm áp lực trung bình, nơi mà sự an toàn và tính bền vững được ưu tiên hàng đầu. Bạn sẽ thấy loại mặt bích này xuất hiện dày đặc trong các bản vẽ kỹ thuật của các nhà máy sản xuất, hệ thống xử lý nước thải và các mạng lưới cấp nước đô thị.

Việc nắm vững định nghĩa về bs4504 pn16 mặt bích giúp các đơn vị thu mua và kỹ sư hiện trường tránh được những sai sót sơ đẳng trong việc lắp đặt nhầm lẫn giữa các hệ tiêu chuẩn, vốn có thể dẫn đến hậu quả nghiêm trọng về mặt an toàn.

Nguyên lý kết nối của flange PN16

Nguyên lý kết nối của mặt bích PN16 dựa trên sự phối hợp chặt chẽ giữa ba thành phần: Bulong kết nối, Gioăng làm kín (Gasket) và Bề mặt mặt bích (Flange face). Khi các bulong được siết chặt theo một mô-men xoắn định sẵn, lực ép sẽ truyền lên bề mặt mặt bích, nén chặt lớp gasket ở giữa để tạo thành một mối nối kín khít tuyệt đối, ngăn chặn môi chất rò rỉ ra ngoài.

Vì sao cần gasket đúng chuẩn?

Dù bề mặt mặt bích được gia công nhẵn mịn đến đâu, vẫn luôn tồn tại những kẽ hở siêu nhỏ ở cấp độ vi mô. Gasket đúng chuẩn (cao su, chì, hoặc PTFE) có độ đàn hồi cần thiết để lấp đầy các khoảng trống này dưới áp lực nén. Nếu dùng gasket sai loại hoặc sai kích thước, áp suất 16 bar sẽ dễ dàng xuyên qua các khe hở, gây ra hiện tượng rò rỉ tức thì.

Vì sao bolt pattern phải đồng bộ?

Sơ đồ lỗ bulong (bolt pattern) được thiết kế để dàn đều lực nén lên toàn bộ chu vi mặt bích. Sự đồng bộ này đảm bảo mặt bích không bị vênh khi siết chặt. Một sơ đồ bulong chuẩn BS4504 sẽ không bao giờ khớp với chuẩn ANSI hay JIS, điều này buộc người lắp đặt phải tuân thủ nghiêm ngặt tính đồng nhất của tiêu chuẩn trên toàn hệ thống.

Các loại BS4504 PN16 mặt bích phổ biến

Tùy vào phương thức lắp đặt và môi chất sử dụng, mặt bích chuẩn BS4504 được chia thành nhiều loại với đặc điểm kỹ thuật riêng biệt:

Theo kiểu dáng kỹ thuật

• Slip on flange (Bích hàn trượt): Đây là loại phổ biến nhất vì dễ lắp đặt. Ống được luồn vào bên trong bích và hàn cả hai mặt. Ưu điểm là chi phí thấp nhưng hạn chế ở khả năng chịu áp suất cực cao so với loại cổ cao.

• Weld neck flange (Bích cổ cao): Có phần cổ dài được hàn đối đầu trực tiếp vào ống. Loại này có khả năng chịu ứng suất cực tốt, giảm thiểu sự tích tụ áp lực tại mối hàn.

• Blind flange (Bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc ngăn chặn dòng chảy tại các vị trí dự phòng.

• Threaded flange (Bích ren): Kết nối bằng ren thay vì hàn. Thường dùng trong các khu vực dễ cháy nổ, nơi việc hàn nhiệt bị cấm.

Theo vật liệu sản xuất

• Carbon steel (Thép carbon): Phổ biến nhất nhờ độ bền cơ học cao và giá thành hợp lý.

• Stainless steel (Thép không gỉ): Dùng cho môi trường hóa chất, thực phẩm nhờ khả năng chống ăn mòn vượt trội.

• Galvanized steel (Thép mạ kẽm): Lựa chọn tối ưu cho hệ thống nước dân dụng để chống gỉ sét bề mặt.

Insight: Đối với các hệ thống cần độ bền mỏi cao, kỹ sư thường ưu tiên Weld neck flange dù chi phí và kỹ thuật hàn phức tạp hơn so với Slip on.

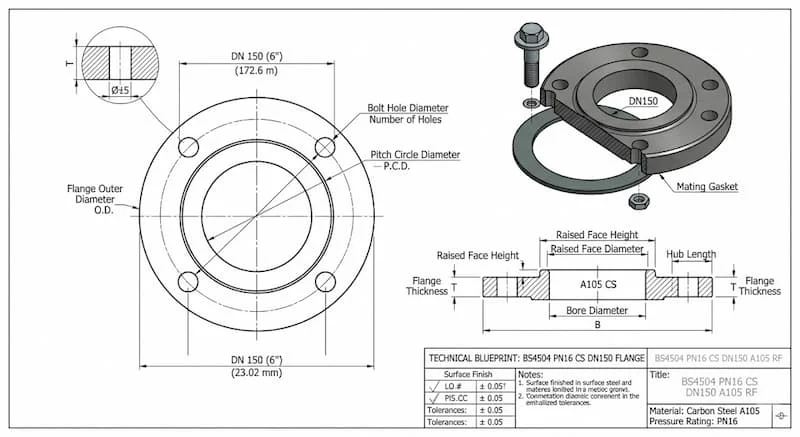

Thông số kỹ thuật quan trọng của BS4504 PN16 flange

Để chọn đúng chiếc mặt bích phù hợp, bạn cần quan tâm đến các thông số hình học sau đây:

• Outside Diameter (Đường kính ngoài): Kích thước tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn tâm lỗ bulong - đây là thông số quan trọng nhất để đảm bảo hai mặt bích có thể lắp khớp.

• Bolt holes (Số lỗ bulong): PN16 thường yêu cầu số lượng lỗ bulong tăng dần theo kích thước đường ống (Ví dụ: DN50 là 4 lỗ, DN200 là 12 lỗ).

• Thickness (Độ dày): Độ dày của thân bích tỷ lệ thuận với khả năng chịu áp suất.

Vì sao sai PCD không thể lắp?

PCD là thông số "vàng". Chỉ cần lệch 1mm, các lỗ bulong giữa mặt bích và van sẽ không đồng tâm, khiến việc xỏ bulong trở nên bất khả thi. Điều này thường xảy ra khi người mua nhầm lẫn giữa chuẩn BS4504 và chuẩn JIS (Nhật Bản).

Vì sao độ dày flange ảnh hưởng áp lực?

Theo nguyên lý sức bền vật liệu, độ dày mặt bích quyết định khả năng chống lại lực uốn và lực nén. Một mặt bích quá mỏng khi gặp áp lực 16 bar sẽ bị biến dạng (vênh), làm hở lớp gasket và gây rò rỉ nghiêm trọng.

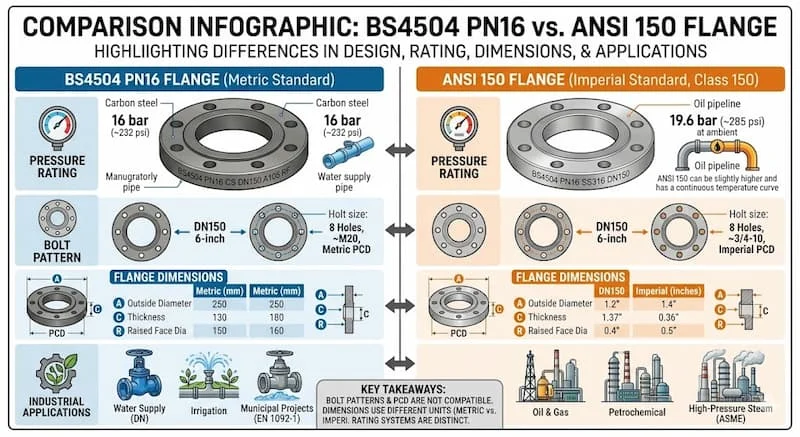

So sánh BS4504 PN16 mặt bích với ANSI flange

Việc nhầm lẫn giữa tiêu chuẩn Anh (BS) và tiêu chuẩn Mỹ (ANSI) là sai lầm thường gặp nhất tại các công trình.

Kết luận: Bạn không thể thay thế trực tiếp hai loại mặt bích này cho nhau. Ngay cả khi đường kính ngoài tương đương, vị trí các lỗ bulong chắc chắn sẽ lệch nhau. Việc cố gắng độ chế hoặc "khoét thêm lỗ" trên mặt bích là hành động cực kỳ nguy hiểm, làm phá vỡ cấu trúc chịu lực của phụ kiện.

Vì sao chọn sai BS4504 PN16 flange dễ gây rò rỉ?

Việc rò rỉ nhiên liệu hay môi chất tại các mối nối mặt bích thường bắt nguồn từ 4 nguyên nhân "sai" kinh điển:

1. Sai tiêu chuẩn: Lắp mặt bích BS vào thiết bị chuẩn ANSI.

2. Sai gasket: Sử dụng gioăng quá mỏng hoặc vật liệu không chịu được hóa chất của môi chất.

3. Sai vật liệu: Dùng bích thép carbon cho môi trường axit gây ăn mòn điện hóa nhanh chóng.

4. Sai pressure rating: Sử dụng bích PN10 cho hệ thống yêu cầu áp lực PN16.

Hậu quả: Không chỉ dừng lại ở việc thất thoát môi chất, rò rỉ tại áp suất 16 bar có thể cắt đứt các vật liệu mềm xung quanh, làm biến dạng mặt bích do lực tác động không đều và cuối cùng là làm giảm tuổi thọ toàn bộ hệ thống máy bơm, van đắt tiền.

BS4504 PN16 flange được dùng trong hệ thống nào?

Nhờ khả năng chịu áp lực trung bình và độ bền cao, bs4504 pn16 flange là "gương mặt thân quen" trong:

• Hệ thống cấp thoát nước: Trục chính dẫn nước sạch và thoát nước thải đô thị.

• Hệ thống HVAC: Đường ống dẫn nước lạnh cho Chiller và nước nóng cho Boiler trong các tòa nhà cao tầng.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm bù áp và trục đứng chữa cháy yêu cầu độ tin cậy tuyệt đối.

• Hệ thống xử lý nước: Kết nối các bồn lọc, máy bơm và van điều khiển.

Insight: PN16 là cấp áp lực "phổ quát" nhất. Nó đủ mạnh để dùng cho các tòa nhà 20-30 tầng mà vẫn đảm bảo tính kinh tế so với các cấp áp lực cao hơn như PN25 hay PN40.

Sai lầm phổ biến khi lắp flange PN16

Ngay cả khi có linh kiện tốt, lỗi con người vẫn là yếu tố gây mất an toàn hàng đầu:

• Siết bulong lệch: Siết chặt từng con bulong theo vòng tròn thay vì siết đối xứng (hình sao). Điều này khiến lực ép không đều, gây vênh bích.

• Trộn tiêu chuẩn: Dùng bulong hệ inch cho mặt bích hệ mét (BS4504), dẫn đến lỏng lẻo hoặc cháy ren.

• Dùng sai áp lực thiết kế: Lắp mặt bích cho hệ thống có áp suất làm việc thường xuyên ở mức 18-20 bar.

• Không kiểm tra alignment: Hai đầu ống bị lệch nhưng vẫn cố siết bulong để kéo chúng lại với nhau, tạo ra ứng suất dư cực lớn lên mối hàn.

Hướng dẫn chọn BS4504 PN16 flange đúng kỹ thuật

Để tránh lãng phí và đảm bảo kỹ thuật, hãy tuân thủ checklist sau:

1. Kiểm tra môi chất: Nếu là nước sạch, thép carbon mạ kẽm là đủ. Nếu là nước thải hoặc hóa chất, bắt buộc dùng Inox.

2. Kiểm tra áp suất: Đảm bảo áp suất làm việc tối đa không vượt quá 16 bar.

3. Đối chiếu PCD: Luôn đo khoảng cách giữa các lỗ bulong trước khi đặt hàng nếu bạn đang thay thế cho hệ thống cũ.

4. Vật liệu Gasket: Chọn gioăng cao su EPDM cho nước, hoặc gioăng chì cho hơi nóng.

FAQ: Câu hỏi thường gặp

1.PN16 có phải là 16kg không?

Thực tế, PN16 tương đương với 16kg/cm² (xấp xỉ 1.6 MPa). Đây là áp suất danh nghĩa tối đa mặt bích chịu được ở điều kiện tiêu chuẩn.

2.BS4504 pn16 flange có dùng chung được với chuẩn DIN không?

Được. Hầu hết các mặt bích BS4504 PN16 hiện nay đều tương thích hoàn toàn với tiêu chuẩn DIN 2501 hoặc EN 1092-1 cùng cấp áp suất.

3.Làm sao phân biệt bích PN10 và PN16 bằng mắt thường?

Rất khó. Với một số kích thước như DN50-DN150, kích thước PCD có thể giống nhau nhưng độ dày (thickness) của bích PN16 sẽ lớn hơn. Hãy luôn kiểm tra ký hiệu đóng trên vành bích.

Kết luận

Việc lựa chọn và lắp đặt bs4504 pn16 flange đúng kỹ thuật không chỉ đảm bảo sự kín khít cho hệ thống mà còn là yếu tố then chốt bảo vệ an toàn cho công trình. Bằng cách hiểu rõ thông số PCD, vật liệu và quy trình siết bulong đối xứng, bạn sẽ xây dựng được một hệ thống đường ống bền bỉ theo thời gian đối với bs4504 pn16 flange.
