Flange Shield Là Gì? Giải Pháp Bảo Vệ An Toàn Chống Rò Rỉ Mặt Bích Toàn Diện

Trong các hệ thống đường ống công nghiệp vận hành hóa chất, hơi nóng hoặc áp suất cao, rò rỉ tại vị trí kết nối mặt bích luôn là mối đe dọa tiềm tàng. Flange shield (ốp bảo vệ mặt bích) xuất hiện như một "lá chắn" cuối cùng, đảm bảo an toàn tuyệt đối cho nhân sự và thiết bị. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn thiết bị bảo vệ quan trọng này.

Flange shield là gì?

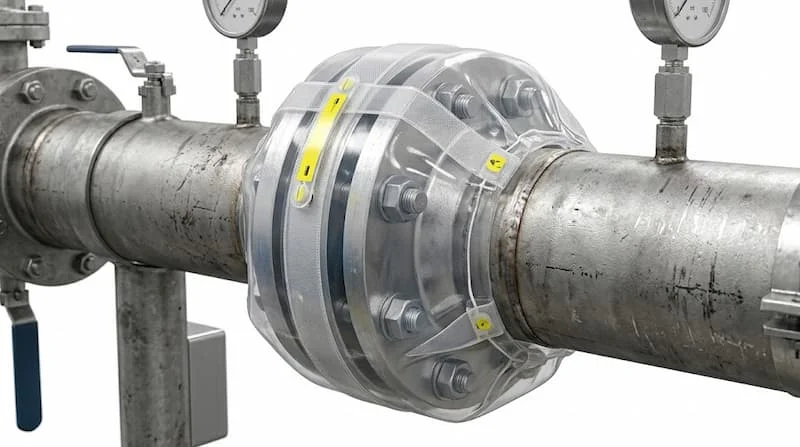

Ốp bảo vệ mặt bích là một thiết bị bảo vệ chuyên dụng được thiết kế để lắp bao quanh bên ngoài các mối kết nối mặt bích (flange connection). Mục đích cốt lõi của thiết bị này là ngăn chặn hiện tượng chất lỏng, hóa chất hoặc hơi nóng phun ra (spray-out) một cách đột ngột khi gioăng (gasket) bị hỏng hoặc kết nối mặt bích xảy ra sự cố.

Trong giới kỹ thuật, thiết bị này còn được biết đến với các tên gọi khác như spray shield, safety shield flange, hay màn chắn an toàn mặt bích. Thay vì cố gắng bịt kín hoàn toàn để chống rò rỉ (nhiệm vụ của gasket), ốp bảo vệ mặt bích tập trung vào chức năng containment (kiểm soát vùng chứa) và điều hướng dòng rò rỉ.

Việc trang bị ốp bảo vệ mặt bích không chỉ là tuân thủ quy chuẩn an toàn lao động mà còn là giải pháp phòng ngừa rủi ro hỏa hoạn và bỏng hóa chất hiệu quả. Nó giúp biến một tia phun áp lực cao nguy hiểm thành một dòng chảy nhỏ giọt có thể kiểm soát, từ đó tăng cường đáng kể tính an toàn vận hành cho toàn bộ hệ thống nhà máy.

Nguyên lý hoạt động của ốp bảo vệ mặt bích

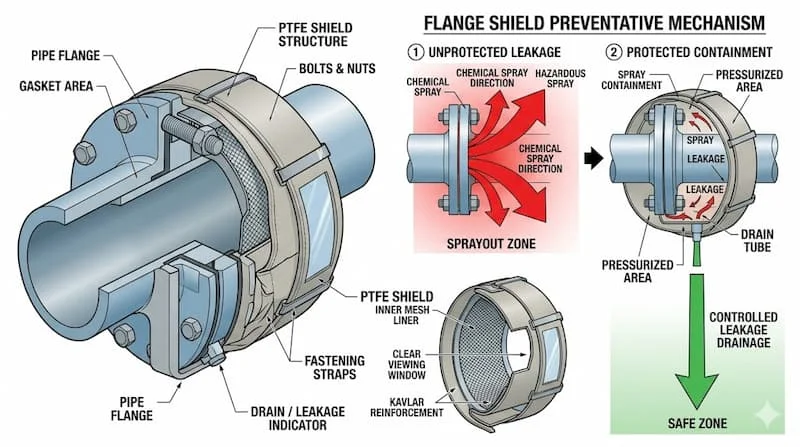

Nguyên lý hoạt động của ốp bảo vệ mặt bích dựa trên khả năng bao bọc vật lý và giảm năng lượng của dòng chảy. Khi được lắp đặt đúng cách, lớp vỏ của shield sẽ ôm khít khoảng hở giữa hai mặt bích, tạo ra một không gian đệm kín kẽ.

Hạn chế và điều hướng dòng phun

Khi xảy ra sự cố rò rỉ, áp suất dư bên trong đường ống thường khiến chất lỏng bắn ra ngoài dưới dạng tia phun mạnh (spray leakage). Lúc này, ốp bảo vệ mặt bích sẽ đóng vai trò vật cản trực tiếp, làm tiêu tán áp lực của tia phun ngay lập tức. Thay vì bắn xa hàng mét và gây nguy hiểm cho người vận hành xung quanh, chất lỏng bị chặn lại bên trong lớp vỏ bảo vệ.

Tại sao rò rỉ mặt bích lại nguy hiểm?

Các tia phun từ mặt bích (flange leakage) thường có áp lực rất lớn và kích thước nhỏ, có khả năng xuyên thấu qua lớp quần áo bảo hộ thông thường. Đặc biệt với các môi chất như axit đậm đặc, kiềm hoặc dầu nóng, áp suất spray cao có thể gây bỏng hóa chất nghiêm trọng hoặc bỏng nhiệt chỉ trong vài giây tiếp xúc. Bằng cách redirect (điều hướng) lượng rò rỉ xuống khu vực an toàn hoặc vào hệ thống thu gom, thiết bị này loại bỏ hoàn toàn yếu tố bất ngờ của sự cố.

Các loại ốp bảo vệ mặt bích phổ biến hiện nay

Tùy thuộc vào môi chất và điều kiện nhiệt độ, các nhà sản xuất đã phát triển nhiều dòng ốp bảo vệ mặt bích khác nhau nhằm tối ưu hóa khả năng bảo vệ.

Phân loại theo vật liệu

• PTFE ốp bảo vệ mặt bích: Đây là dòng sản phẩm cao cấp nhất, có khả năng chống ăn mòn hóa chất gần như tuyệt đối. PTFE chịu được hầu hết các loại axit và kiềm mạnh.

• PVC ốp bảo vệ mặt bích: Phù hợp cho các hệ thống xử lý nước hoặc hóa chất nhẹ ở nhiệt độ thấp. Ưu điểm là chi phí rẻ và dễ lắp đặt.

• Stainless Steel Shield: Được làm từ thép không gỉ (304 hoặc 316), loại này cực bền, chịu được áp suất phun rất lớn và nhiệt độ cao, thường dùng trong ngành dầu khí.

• Polypropylene Shield: Lựa chọn cân bằng giữa khả năng chịu hóa chất và giá thành, thường dùng trong môi trường sản xuất công nghiệp chung.

Phân loại theo thiết kế

• Transparent Shield (Dạng trong suốt): Cho phép người vận hành quan sát trực tiếp tình trạng mặt bích bằng mắt thường mà không cần tháo shield.

• Drainable Shield (Có cổng xả): Được thiết kế thêm một ống dẫn nhỏ để đưa chất lỏng rò rỉ về bồn thu gom hoặc khu vực xử lý tập trung.

• Snap-on Shield: Dạng kẹp nhanh, giúp việc tháo lắp trong quá trình bảo trì định kỳ trở nên cực kỳ nhanh chóng.

Thông số kỹ thuật quan trọng của ốp bảo vệ mặt bích

Để đảm bảo thiết bị hoạt động hiệu quả, bạn cần đặc biệt lưu ý đến các thông số kỹ thuật sau:

1. Pressure Resistance (Khả năng chịu áp): Shield phải chịu được áp suất phun tương ứng với áp suất vận hành của đường ống để không bị rách hoặc văng ra khi sự cố xảy ra.

2. Chemical Compatibility (Tương thích hóa chất): Việc chọn sai vật liệu (ví dụ dùng PVC cho axit đặc nóng) sẽ khiến shield bị mủn hoặc nóng chảy, mất đi khả năng bảo vệ.

3. Temperature Range: Nhiệt độ ảnh hưởng trực tiếp đến cấu trúc phân tử của vật liệu shield. Vượt quá giới hạn nhiệt độ sẽ làm giảm tuổi thọ và độ bền cơ học của thiết bị.

4. Flange Size: Shield phải tương ứng chính xác với tiêu chuẩn mặt bích (ANSI, DIN, JIS) để đảm bảo độ che phủ kín khít.

5. Drain Port: Cổng xả giúp nhận biết rò rỉ sớm và tránh tình trạng chất lỏng tích tụ quá nhiều bên trong gây áp lực ngược lên chính lớp vỏ bảo vệ.

So sánh PTFE ốp bảo vệ mặt bích và stainless steel shield

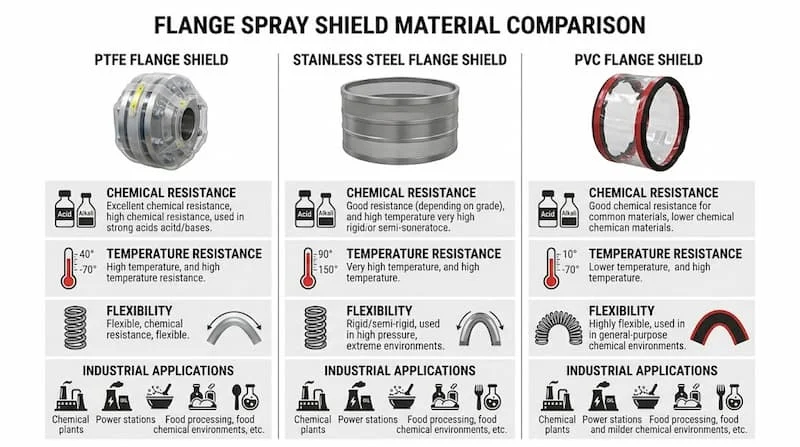

Việc lựa chọn giữa vải PTFE và thép không gỉ thường gây băn khoăn cho bộ phận kỹ thuật. Dưới đây là bảng so sánh chi tiết:

Kết luận: PTFE Shield là lựa chọn số 1 cho các nhà máy hóa chất, dược phẩm nơi tính ăn mòn là mối quan tâm hàng đầu. Trong khi đó, Stainless Steel Shield là giải pháp tối ưu cho hệ thống hơi bão hòa, dầu truyền nhiệt hoặc các đường ống áp suất cực cao trong ngành lọc hóa dầu.

Vì sao ốp bảo vệ mặt bích giúp tăng an toàn hệ thống?

Sự hiện diện của ốp bảo vệ mặt bích mang lại lợi ích đa tầng cho doanh nghiệp:

• Triệt tiêu rủi ro spray leakage: Ngăn chặn các tia hóa chất bắn trực tiếp vào mắt hoặc da người lao động.

• Bảo vệ tài sản xung quanh: Ngăn hóa chất rò rỉ làm hỏng các thiết bị điện, cảm biến hoặc ăn mòn các kết cấu thép lân cận.

• Phòng chống cháy nổ: Trong ngành dầu khí, việc ngăn chặn tia dầu nóng phun ra môi trường oxy giúp giảm thiểu nguy cơ tự kích cháy.

• Tuân thủ tiêu chuẩn an toàn: Hỗ trợ nhà máy đạt được các chứng chỉ quốc tế như ISO 45001 hoặc các quy định khắt khe về an toàn môi trường làm việc.

Ứng dụng thực tế của ốp bảo vệ mặt bích

Thiết bị này không thể thiếu trong các lĩnh vực yêu cầu an toàn vận hành nghiêm ngặt:

• Nhà máy hóa chất: Bảo vệ các đường dẫn axit, kiềm, dung môi hữu cơ.

• Ngành dầu khí: Lắp đặt tại các giàn khoan, nhà máy lọc dầu cho hệ thống dẫn nhiên liệu.

• Hệ thống xử lý nước (Water Treatment): Bảo vệ các vị trí châm hóa chất khử trùng (Clo, Javel).

• Nhà máy điện: Sử dụng cho các đường ống hơi nước áp suất cao.

• HVAC công nghiệp: Đặc biệt là các hệ thống Chiller dùng môi chất lạnh có tính chất nguy hiểm.

Sai lầm thường gặp khi chọn flange shield

Nhiều doanh nghiệp trang bị flange shield nhưng vẫn gặp sự cố do các sai lầm sau:

1. Chọn sai vật liệu: Dùng shield vải thông thường cho hóa chất mạnh dẫn đến việc shield bị ăn mòn mục nát chỉ sau vài tháng.

2. Không đối chiếu kích thước: Shield quá rộng sẽ tạo kẽ hở lớn để tia phun thoát ra, shield quá chật dễ bị rách khi siết dây đai.

3. Bỏ qua yếu tố nhiệt độ: Sử dụng shield nhựa ở vị trí hơi nóng khiến thiết bị biến dạng nhanh chóng.

4. Thiếu kiểm tra định kỳ: Shield bám bẩn hoặc bị lão hóa bởi tia UV (nếu lắp ngoài trời) không được thay thế kịp thời sẽ mất khả năng containment khi có sự cố thực sự.

Checklist chọn và lắp đặt flange shield an toàn

Cách chọn shield phù hợp:

• Xác định chính xác tên hóa chất và nồng độ.

• Đo nhiệt độ vận hành thực tế tại mặt bích.

• Xác định áp suất tối đa của hệ thống.

• Tra cứu tiêu chuẩn mặt bích (Ví dụ: ANSI 150, Class 300).

• Lựa chọn thiết kế có cửa sổ quan sát nếu cần giám sát thường xuyên.

Checklist lắp đặt:

• ✔ Kiểm tra leakage: Đảm bảo mặt bích không đang rò rỉ trước khi lắp shield.

• ✔ Làm sạch: Vệ sinh bề mặt ngoài của mặt bích để shield ôm khít nhất.

• ✔ Fastening system: Siết chặt dây đai hoặc kẹp khóa, đảm bảo không bị xê dịch khi rung động.

• ✔ Drain port: Định hướng cổng xả về phía dưới hoặc kết nối với ống thu gom.

• ✔ Tagging: Ghi chú thông tin loại shield và ngày lắp đặt để theo dõi bảo trì.

FAQ: Câu hỏi thường gặp

1.Flange shield có giúp ngăn rò rỉ không?

Không. Nhiệm vụ của shield không phải là sửa lỗi rò rỉ mà là kiểm soát tia phun (spray-out) để bảo vệ con người và thiết bị khi rò rỉ xảy ra.

2.Vật liệu nào phổ biến nhất cho hóa chất mạnh?

PTFE (Teflon) là vật liệu phổ biến và tin cậy nhất nhờ khả năng kháng hóa chất diện rộng.

3.Có cần tháo bích để lắp shield không?

Không cần. Hầu hết các loại flange shield hiện nay được thiết kế dạng quấn hoặc kẹp, cho phép lắp đặt trực tiếp lên hệ thống đang vận hành một cách nhanh chóng.

4.Làm sao để biết mặt bích bên trong shield bị rò rỉ?

Bạn nên chọn loại có cửa sổ nhựa trong suốt hoặc có cổng xả (drain port) để nhận biết dấu hiệu chất lỏng chảy ra ngoài.

Kết luận

Flange shield là khoản đầu tư thông minh và đầy trách nhiệm của doanh nghiệp đối với sự an toàn của nhân viên và tính ổn định của hệ thống. Bằng cách chọn đúng vật liệu, kích thước và tuân thủ quy trình lắp đặt, bạn có thể triệt tiêu rủi ro từ các tia phun hóa chất nguy hiểm, bảo vệ thiết bị và duy trì môi trường làm việc an toàn bền vững đối với flange shield.
