Flange 8 inch ANSI 150: Thông số, phân loại và hướng dẫn lựa chọn kỹ thuật

Trong các hệ thống đường ống công nghiệp hiện đại, việc kết nối các đoạn ống có kích thước lớn đòi hỏi một giải pháp vừa đảm bảo tính chịu lực, vừa linh hoạt trong bảo trì. Mặt bích 8 inch ANSI 150 chính là "mắt xích" quan trọng nhất, đóng vai trò tiêu chuẩn vàng cho các ứng dụng từ xử lý nước đến dầu khí nhẹ.

Flange 8 inch ANSI 150 là gì?

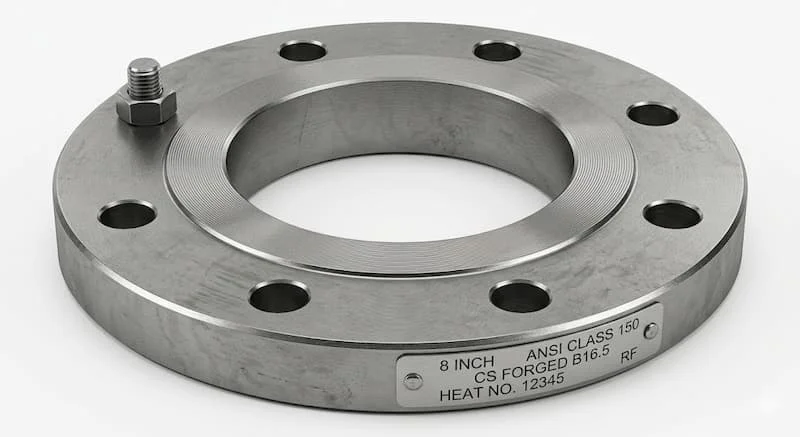

Mặt bích 8 inch ANSI 150 là loại mặt bích có kích thước đường kính danh nghĩa 8 inch (tương đương DN200), được thiết kế và sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn ANSI/ASME B16.5 của Hoa Kỳ. Đây là một trong những loại phụ kiện đường ống phổ biến nhất trên thế giới nhờ tính đồng bộ cao và khả năng lắp lẫn tuyệt vời giữa các thiết bị từ các nhà sản xuất khác nhau.

Để hiểu rõ hơn về loại mặt bích này, chúng ta cần phân tích các thành phần trong tên gọi:

• 8 inch (DN200): Chỉ kích thước danh định của đường ống mà mặt bích sẽ gắn vào.

• ANSI/ASME B16.5: Bộ tiêu chuẩn quy định về kích thước, vật liệu, dung sai và phương pháp thử nghiệm cho mặt bích ren hoặc mặt bích đúc.

• Class 150: Đây là cấp áp lực (pressure rating). Mặc dù số 150 thường gợi nhớ đến PSI, nhưng khả năng chịu áp thực tế của mặt bích phụ thuộc rất lớn vào nhiệt độ vận hành và vật liệu cấu thành (thép carbon, inox...).

Việc sử dụng flange 8 inch ANSI 150 giúp đảm bảo hệ thống vận hành trơn tru, giảm thiểu rủi ro rò rỉ tại các điểm nối xung yếu.

Nguyên lý kết nối của flange ANSI 150

Nguyên lý hoạt động của kết nối mặt bích không chỉ đơn thuần là ghép hai miếng kim loại lại với nhau. Đó là một hệ thống nén cơ học phức tạp bao gồm: Bulong (Bolting), Gioăng (Gasket) và Bề mặt làm kín (Sealing surface). Khi bulong được siết chặt theo đúng moment xoắn (torque), nó sẽ tạo ra lực ép cực lớn lên gioăng gasket, làm biến dạng gioăng để lấp đầy các khe hở li ti trên bề mặt sealing, từ đó tạo ra một mối nối kín khít tuyệt đối.

Vì sao flange được ưu tiên thay vì hàn cố định?

Mối nối hàn mang lại sự chắc chắn vĩnh viễn, nhưng lại là "cơn ác mộng" khi cần bảo trì. Với đường ống 8 inch (DN200), việc sử dụng mặt bích cho phép kỹ thuật viên dễ dàng tháo rời để vệ sinh, kiểm tra định kỳ hoặc thay thế van, máy bơm mà không cần cắt ống.

Vì sao gasket quan trọng với độ kín?

Dù bề mặt mặt bích có được gia công CNC mịn đến đâu, vẫn luôn tồn tại những kẽ hở siêu nhỏ. Gasket đóng vai trò là vật liệu bù đắp, đảm bảo môi chất (nước, dầu, khí) không thể thoát ra ngoài ngay cả khi áp suất hệ thống thay đổi đột ngột.

Các loại mặt bích 8 inch ANSI 150 phổ biến

Tùy vào đặc thù thi công và yêu cầu kỹ thuật của dòng chảy, mặt bích 8 inch ANSI 150 được chia thành nhiều kiểu dáng khác nhau:

1. Slip on Flange (Mặt bích hàn trượt)

Đây là loại phổ biến nhất nhờ giá thành rẻ và dễ lắp đặt. Mặt bích được luồn vào ống và hàn cả bên trong lẫn bên ngoài.

• Ưu điểm: Chi phí thấp, không đòi hỏi kỹ thuật cắt ống quá chính xác.

• Hạn chế: Khả năng chịu rung động và tải trọng động kém hơn loại Weld Neck.

2. Weld Neck Flange (Mặt bích cổ cao)

Được nhận diện bởi phần cổ dài được hàn đối đầu (butt weld) trực tiếp vào ống.

• Ưu điểm: Phân phối ứng suất đều, chịu được nhiệt độ và áp suất khắc nghiệt.

• Ứng dụng: Thường dùng trong hệ thống dầu khí hoặc hơi nóng.

3. Blind Flange (Mặt bích mù)

Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc cô lập một đoạn hệ thống.

• Insight: Đây là loại bích chịu áp lực cơ học lớn nhất vì nó phải hứng trọn lực đẩy của dòng chảy tại điểm cuối.

4. Threaded Flange (Mặt bích ren)

Kết nối với ống bằng ren thay vì hàn.

• Ưu điểm: Thích hợp cho các khu vực dễ cháy nổ, nơi không được phép thực hiện các thao tác hàn nhiệt.

Insight chuyên gia: Không phải mọi vị trí đều cần Weld Neck flange đắt tiền. Việc hiểu rõ nhu cầu giúp bạn tối ưu chi phí vật tư đáng kể mà vẫn đảm bảo an toàn.

Thông số kỹ thuật quan trọng của mặt bích 8 inch ANSI 150

Độ chính xác của thông số kỹ thuật là yếu tố sống còn trong lắp đặt. Đối với một chiếc mặt bích 8 inch ANSI 150, bạn cần ghi nhớ các chỉ số sau:

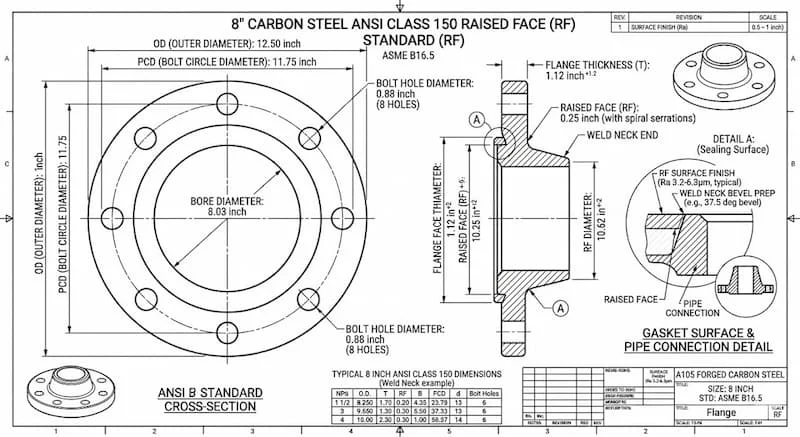

• Outside Diameter (OD): Đường kính ngoài mặt bích thường là 13.5 inch (342.9 mm).

• Bolt Circle (PCD): Đường kính vòng tròn tâm lỗ bulong là 11.75 inch (298.5 mm).

• Number of bolt holes: Luôn luôn có 4 lỗ bulong (đối với Class 150 kích thước 8").

• Raised Face (RF): Phần gờ nổi lên để đặt gioăng, thường cao khoảng 1/16 inch (1.6 mm).

Vì sao bolt pattern phải chính xác tuyệt đối?

Trong thi công thực tế, nếu PCD bị lệch dù chỉ vài milimet, bạn sẽ không thể xỏ bulong qua mặt bích của van hoặc máy bơm. Điều này dẫn đến việc phải cắt bỏ và thay mới, gây lãng phí nhân công và vật tư. Sai tiêu chuẩn không chỉ gây rò rỉ mà còn có thể dẫn đến nứt vỡ mặt bích khi hệ thống đạt đỉnh áp suất.

So sánh flange ANSI 150 với ANSI 300

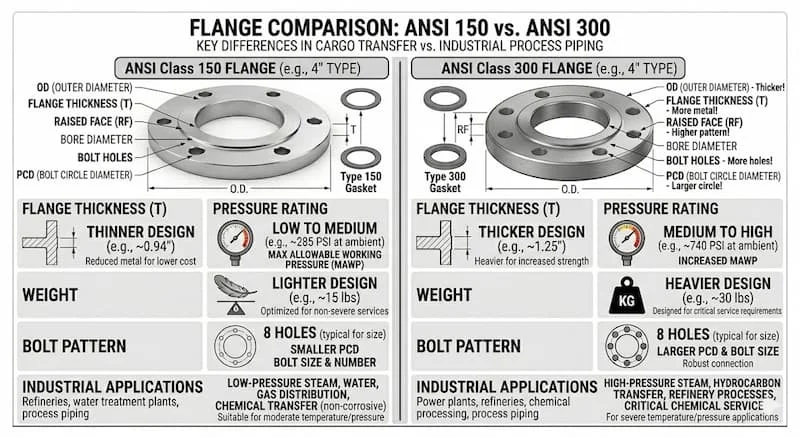

Để tránh nhầm lẫn khi mua hàng, hãy xem xét bảng so sánh kỹ thuật dưới đây:

Kết luận: Nếu hệ thống của bạn là cấp thoát nước dân dụng hoặc PCCC thông thường, ANSI 150 là sự lựa chọn hợp lý nhất. Chỉ sử dụng Class 300 khi môi chất có áp suất cực cao hoặc nhiệt độ biến thiên mạnh.

Vì sao chọn sai mặt bích 8 inch ANSI 150 dễ gây rò rỉ?

Rò rỉ tại mặt bích là lỗi phổ biến nhất trong các dự án cơ điện. Nguyên nhân thường bắt nguồn từ:

1. Sai số lượng lỗ bulong: Như đã so sánh, việc nhầm lẫn giữa Class 150 (8 lỗ) và Class 300 (12 lỗ) khiến việc lắp kết nối đồng bộ trở nên bất khả thi.

2. Bề mặt Sealing bị hỏng: Độ phẳng của bề mặt làm kín cực kỳ quan trọng. Chỉ cần một vết xước sâu trên phần Raised Face (RF), áp lực dòng chảy sẽ biến nó thành con đường thoát môi chất.

3. Vật liệu pha tạp: Các loại bích "giá rẻ" không đạt chuẩn thường có thành phần gang nhiều hơn thép, khiến bích dễ bị giòn và nứt khi siết bulong mạnh tay.

Giải thích WHY: Khi mặt bích không phẳng hoặc vật liệu bị biến dạng nhiệt, lực nén của bulong sẽ không dàn đều lên gioăng gasket. Tại những điểm lực nén yếu, rò rỉ sẽ xảy ra ngay lập tức khi hệ thống test áp lực.

Flange 8 inch ANSI 150 được dùng trong hệ thống nào?

Kích thước 8 inch (DN200) là kích thước trung bình lớn, cực kỳ phổ biến trong các hạ tầng kỹ thuật:

• Hệ thống nước công nghiệp: Trục chính cấp nước cho nhà xưởng, khu chế xuất.

• Hệ thống HVAC: Đường ống dẫn nước lạnh (Chiller) trong các tòa nhà cao tầng.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm bù áp và trục đứng chữa cháy.

• Dầu khí và Hóa chất nhẹ: Các tuyến ống vận chuyển môi chất có độ ăn mòn thấp.

Insight: Bạn sẽ thấy flange 8 inch ansi 150 xuất hiện tại hầu hết các công trình cơ điện quy mô lớn vì tính đa năng và khả năng chịu tải ổn định của nó.

Sai lầm phổ biến khi lắp flange ANSI 150

Dù bạn có sản phẩm tốt, nhưng quy trình lắp đặt sai vẫn dẫn đến thất bại:

• Siết bulong không đều: Việc siết chặt một bên rồi mới siết bên kia sẽ làm vênh mặt bích. Quy trình đúng phải là siết đối xứng theo hình sao.

• Chọn sai Gasket: Dùng gioăng cao su cho môi trường dầu hoặc hơi nóng sẽ khiến gioăng bị "mủn" sau thời gian ngắn.

• Không kiểm tra Alignment: Đường ống bị lệch (không thẳng tâm) nhưng vẫn cố siết bulong để kéo mặt bích lại với nhau. Điều này tạo ra ứng suất dư lớn, dễ gây nứt cổ bích.

Cách chọn flange 8 inch ANSI 150 đúng kỹ thuật

Để mua được sản phẩm chất lượng, hãy tuân thủ checklist sau:

• Xác định môi chất: Nước sạch dùng bích thép mạ kẽm; hóa chất/thực phẩm dùng bích Inox 304/316.

• Kiểm tra Pressure Class: Đảm bảo hệ thống của bạn hoạt động dưới ngưỡng 285 PSI.

• Chọn vật liệu phù hợp: Thép đúc A105 là lựa chọn tiêu chuẩn cho hệ thống thông thường.

• Kiểm tra Gasket compatibility: Chọn gioăng chì, PTFE hay cao su EPDM tùy theo nhiệt độ.

• Đối chiếu ASME B16.5: Yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ để đối soát thông số.

FAQ: Câu hỏi thường gặp về flange 8 inch ANSI 150

1. Flange 8 inch ANSI 150 có phải là mặt bích 200mm không?

Đúng về mặt kích thước danh nghĩa (DN200), nhưng các thông số lỗ bulong và đường kính ngoài phải tuân thủ chuẩn ANSI thay vì chuẩn JIS hay DIN của hệ mét.

2. ANSI 150 có chịu được áp lực 150 bar không?

Không. ANSI 150 là cấp áp lực, không phải áp suất tối đa 150 bar. Ở điều kiện nhiệt độ phòng, nó chịu được khoảng 20 bar (285 psi).

3. Tại sao nên chọn Slip on thay vì Weld Neck cho hệ thống nước?

Vì Slip on dễ thi công hơn, giá rẻ hơn và hệ thống nước thường không có rung động mạnh hay nhiệt độ quá cao để cần đến bích cổ cao.

4. Mặt bích inox ANSI 150 có dùng được cho nước biển không?

Có, nhưng nên ưu tiên Inox 316 để có khả năng chống ăn mòn muối biển tốt nhất.

5. Có thể dùng bulong thép thường cho mặt bích inox không?

Không nên. Sự khác biệt về điện hóa sẽ gây ăn mòn nhanh chóng. Hãy dùng bulong inox đồng bộ.

Kết luận

Flange 8 inch ANSI 150 là giải pháp kết nối tối ưu cho các hệ thống đường ống công nghiệp nhờ sự cân bằng giữa chi phí và hiệu suất. Tuy nhiên, một hệ thống an toàn không chỉ cần một mặt bích đúng chuẩn mà còn đòi hỏi sự phối hợp chính xác giữa vật liệu, gioăng và quy trình lắp đặt chuyên nghiệp đối với flange 8 inch ansi 150.
