Flange Connection ANSI: Tiêu Chuẩn Kết Nối Đẳng Cấp Quốc Tế Cho Công Nghiệp

Trong thế giới của hệ thống đường ống công nghiệp, sự an toàn và tính đồng bộ là những ưu tiên hàng đầu. Việc lựa chọn một phương thức kết nối vừa đảm bảo độ kín khít tuyệt đối, vừa có khả năng chịu tải cực cao không phải là điều đơn giản. Flange connection ANSI (kết nối mặt bích theo tiêu chuẩn ANSI) chính là "ngôn ngữ chung" của các kỹ sư trên toàn thế giới để giải quyết bài toán này. Từ các giàn khoan dầu khí ngoài khơi đến các hệ thống HVAC trong tòa nhà chọc trời, tiêu chuẩn này đóng vai trò là xương sống kết nối toàn bộ hệ thống vận hành.

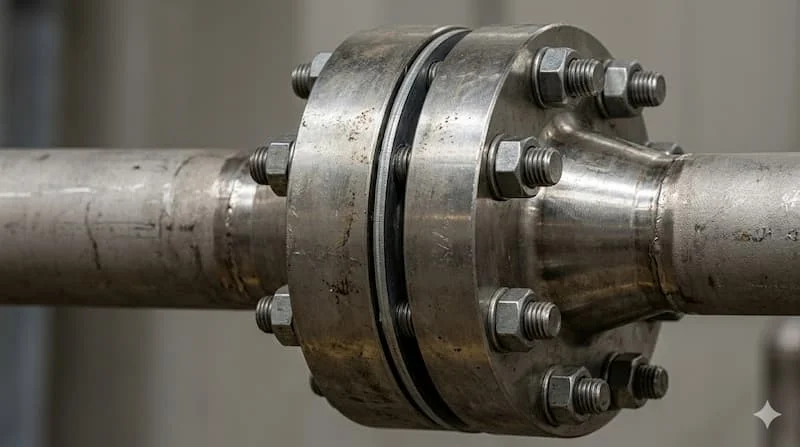

Flange connection ANSI là gì? Định nghĩa chuẩn kỹ thuật

Kết nối mặt bích theo tiêu chuẩn ANSI là phương pháp kết nối các đoạn ống, van, máy bơm hoặc các thiết bị phụ trợ khác bằng cách sử dụng mặt bích được sản xuất và kiểm định theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (American National Standards Institute).

Cốt lõi của kết nối mặt bích theo tiêu chuẩn ANSI là sự thống nhất hóa. Khi một hệ thống được định danh theo tiêu chuẩn này, nó đảm bảo rằng mọi thành phần từ mặt bích, bulong cho đến gioăng đệm đều có sự đồng bộ hoàn hảo về:

• Kích thước hình học: Đường kính ngoài, đường kính lỗ, độ dày.

• Khả năng chịu áp: Được phân chia theo các cấp độ "Class" cụ thể.

• Vật liệu: Quy định nghiêm ngặt về thành phần hóa học và cơ tính để chịu được các môi trường khắc nghiệt.

Việc sử dụng kết nối ANSI giúp các nhà thầu và kỹ sư dễ dàng bảo trì, thay thế thiết bị mà không lo lắng về việc không khớp nối, từ đó tối ưu hóa chi phí và thời gian vận hành.

Nguyên lý hoạt động của flange connection

Kết nối mặt bích không chỉ đơn thuần là việc đặt hai miếng kim loại cạnh nhau. Đó là một cơ chế cơ học tinh vi dựa trên việc tạo ra áp suất tiếp xúc đủ lớn để ngăn chặn sự rò rỉ của lưu chất.

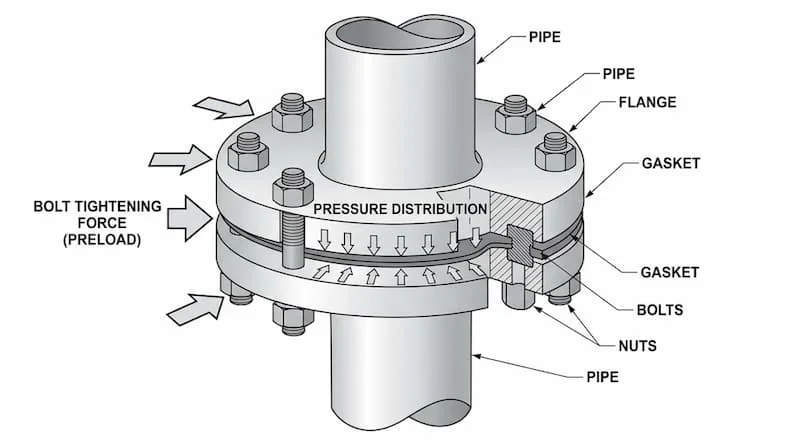

Cơ chế làm kín

Một bộ kết nối mặt bích theo tiêu chuẩn ANSI đầy đủ bao gồm: hai mặt bích đối xứng, một gioăng (gasket) đặt ở giữa và hệ thống bulong đai ốc bao quanh.

• Lực siết từ bulong: Khi siết bulong, một lực nén cực lớn được truyền xuống bề mặt mặt bích.

• Gioăng tạo kín: Dưới lực nén này, gioăng đệm (thường là vật liệu mềm hơn mặt bích) sẽ bị biến dạng và điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản ngăn lưu chất thoát ra ngoài.

Các yếu tố ảnh hưởng trực tiếp

• Lực siết: Nếu siết quá yếu, áp suất bên trong ống sẽ đẩy lưu chất qua gioăng. Nếu siết quá mạnh hoặc không đều, mặt bích có thể bị vênh hoặc gioăng bị dập nát.

• Bề mặt mặt bích: Độ phẳng và độ nhám bề mặt (serated finish) quyết định khả năng "bám" của gioăng.

• Loại gasket: Phải phù hợp với nhiệt độ và hóa chất của lưu chất.

Vì sao siết bulong không đều là "kẻ thù" số 1?

Khi lực siết phân bổ không đồng đều, mặt bích sẽ bị nghiêng. Chỉ cần một khe hở nhỏ ở mức micro-mét, lưu chất dưới áp suất cao sẽ xâm nhập vào, xói mòn gioăng và gây ra thảm họa rò rỉ chỉ trong thời gian ngắn.

Các loại kết nối mặt bích theo tiêu chuẩn ANSI phổ biến

Tùy thuộc vào áp suất và cách thức liên kết với ống, ANSI chia mặt bích thành nhiều loại khác nhau:

• Weld Neck Connection (Hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Đây là loại "vua" trong các hệ thống áp suất cao và nhiệt độ cực đoan vì nó chuyển tải trọng từ mặt bích sang ống một cách mượt mà.

• Slip-on Connection (Hàn lồng): Mặt bích trượt bên ngoài ống và được hàn cả trong lẫn ngoài. Dễ lắp đặt và căn chỉnh, phù hợp cho áp suất trung bình.

• Socket Weld Connection (Hàn bọc o-ring): Ống được chèn vào một hốc bên trong mặt bích và hàn góc. Thường dùng cho các đường ống nhỏ áp lực cao.

• Threaded Connection (Nối ren): Sử dụng ren để kết nối mà không cần hàn. Cực kỳ hữu ích trong các môi trường dễ cháy nổ nơi việc hàn bị cấm.

• Blind Flange Connection (Mặt bích mù): Dùng để bịt kín đầu ống hoặc các lỗ chờ, cho phép kiểm tra hoặc mở rộng hệ thống sau này.

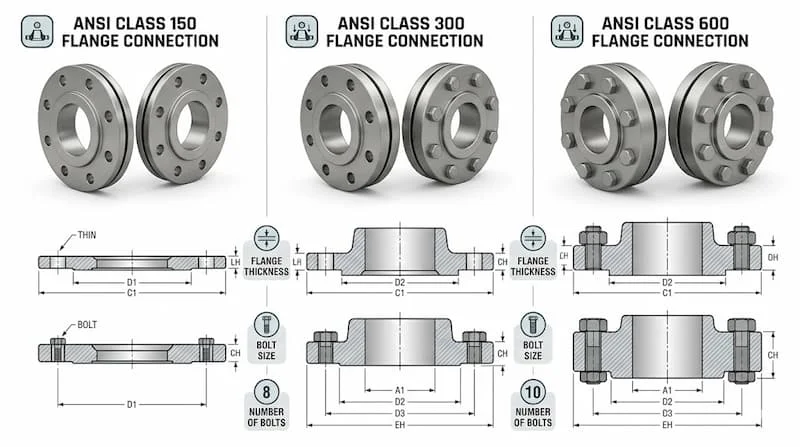

Thông số kỹ thuật trong ANSI flange connection cần nắm vững

Để thực hiện một kết nối kết nối mặt bích theo tiêu chuẩn ANSI an toàn, kỹ sư phải hiểu rõ các thông số ghi trên mặt bích:

1. Class (Cấp áp lực): Phổ biến nhất là Class 150, 300, 600, 900, 1500 và 2500. Con số này không phải là áp suất vận hành tối đa (psi) mà là một định danh cấp độ áp suất ở các mức nhiệt độ khác nhau.

2. Kích thước danh nghĩa: Tính bằng inch (ví dụ: 2", 4", 10").

3. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định việc hai mặt bích có lắp vừa với nhau hay không.

4. Số lượng và kích thước bulong: Được quy định chặt chẽ theo Class và kích thước bích.

Insight chuyên gia: Sai lệch về Class là lỗi nguy hiểm nhất. Việc lắp một mặt bích Class 150 vào hệ thống yêu cầu Class 300 có thể dẫn đến nổ tung mối nối khi hệ thống tăng áp, gây thiệt hại nghiêm trọng về người và tài sản.

So sánh ANSI với các tiêu chuẩn khác (JIS, DIN)

Nhiều người lầm tưởng rằng chỉ cần cùng kích thước ống (ví dụ 100mm) là có thể dùng chung mặt bích. Thực tế hoàn toàn ngược lại.

Kết luận: Bạn không thể lắp một mặt bích ANSI Class 150 vào một mặt bích DIN PN16 dù chúng cùng dùng cho ống DN100. Các lỗ bulong sẽ không bao giờ khớp nhau.

Vì sao phải tuyệt đối tuân thủ ANSI flange connection?

Việc tuân thủ nghiêm ngặt tiêu chuẩn kết nối mặt bích theo tiêu chuẩn ANSI không chỉ là vấn đề kỹ thuật mà còn là vấn đề pháp lý và an toàn:

• An toàn tuyệt đối: Các thông số đã được tính toán với hệ số an toàn cao để chịu được sự giãn nở nhiệt và rung động của hệ thống.

• Tính đồng bộ toàn cầu: Bạn có thể mua một chiếc van ở Mỹ, ống ở Việt Nam và mặt bích ở Châu Âu, nếu cùng tiêu chuẩn ANSI, chúng sẽ kết nối hoàn hảo.

• Chịu áp lực vượt trội: Đảm bảo hệ thống không bị "mỏi" kim loại sau thời gian dài vận hành.

Hậu quả nếu bỏ qua tiêu chuẩn: Rò rỉ hóa chất độc hại, cháy nổ áp suất cao hoặc nhẹ nhất là rò rỉ nước làm hư hỏng máy móc xung quanh, gây dừng máy (downtime) tốn kém hàng tỷ đồng.

Ứng dụng thực tế của kết nối mặt bích ANSI

Nhờ tính ổn định, kết nối mặt bích theo tiêu chuẩn ANSI có mặt trong hầu hết các ngành công nghiệp nặng:

• Dầu khí & Lọc hóa dầu: Kết nối các bồn chứa khí hóa lỏng, đường ống dẫn dầu thô áp suất siêu cao.

• Nhà máy hóa chất: Vận chuyển các lưu chất ăn mòn mạnh yêu cầu độ kín khít tuyệt đối.

• Nhiệt điện & Thủy điện: Hệ thống hơi quá nhiệt và nước làm mát áp suất lớn.

• HVAC Công nghiệp: Các hệ thống Chiller trung tâm cho tòa nhà và nhà máy.

Quy trình lắp flange connection ANSI đúng kỹ thuật

Lắp đặt mặt bích là một nghệ thuật đòi hỏi sự chính xác. Dưới đây là quy trình chuẩn:

1. Kiểm tra: Đảm bảo cả hai mặt bích cùng Class, cùng kích thước và bề mặt không bị trầy xước.

2. Lắp Gasket: Đặt gioăng đệm vào đúng tâm mặt bích. Không dùng lại gioăng cũ.

3. Căn chỉnh: Đảm bảo hai mặt bích đồng tâm và song song. Không được dùng lực bulong để kéo hai mặt bích bị lệch về phía nhau.

4. Siết bulong (Quan trọng nhất): Thực hiện siết theo sơ đồ hình sao (đối xứng). Chia làm 3 giai đoạn: Siết bằng tay -> Siết 50% lực -> Siết 100% lực quy định bằng cờ lê lực.

5. Thử áp: Tiến hành test áp lực bằng nước (Hydrotest) để xác nhận không rò rỉ trước khi vận hành chính thức.

FAQ: Giải đáp về kết nối mặt bích ANSI

1. Flange connection ansi là gì?

Đó là mặt bích được sản xuất theo tiêu chuẩn ANSI/ASME (Mỹ), chủ yếu sử dụng đơn vị inch và cấp áp lực Class.

2. Class 150 và Class 300 khác nhau như thế nào?

Class 300 có độ dày lớn hơn, đường kính bulong lớn hơn và khả năng chịu áp suất cao hơn nhiều so với Class 150 ở cùng một mức nhiệt độ.

3. Tôi có thể dùng gioăng cao su cho mặt bích ANSI Class 600 không?

Không khuyến khích. Ở áp lực Class 600, thường phải dùng gioăng kim loại (Spiral Wound Gasket) để đảm bảo không bị thổi bay gioăng dưới áp suất cao.

4. Vì sao mặt bích của tôi bị rò rỉ dù đã siết rất chặt?

Có thể bạn đã siết không đều khiến bích bị vênh, hoặc sử dụng sai loại gioăng cho môi trường lưu chất đó.

5. Bulong cho kết nối ANSI là loại nào?

Thường dùng Bulong thanh ren (Stud bolt) vật liệu A193 B7 kết hợp với đai ốc A194 2H để đảm bảo chịu lực tốt nhất.

Kết luận

Flange connection ANSI không chỉ là một linh kiện cơ khí, nó là sự bảo chứng cho tính bền vững và an toàn của hệ thống công nghiệp. Việc hiểu đúng, chọn đúng và lắp đặt đúng tiêu chuẩn ANSI không chỉ giúp bạn tránh được những rủi ro rò rỉ nguy hiểm mà còn khẳng định sự chuyên nghiệp trong kỹ thuật thi công.

Trong mọi dự án, đừng bao giờ thỏa hiệp với chất lượng của mối nối mặt bích. Hãy đảm bảo bạn đang sử dụng sản phẩm đạt chuẩn để hệ thống luôn vận hành êm ái và bền bỉ theo thời gian đối với flange connection ansi.
