Flange Weld Neck: Giải Pháp Tối Ưu Cho Hệ Thống Áp Lực Và Nhiệt Độ Cao

Trong ngành công nghiệp cơ khí và dầu khí, việc lựa chọn loại phụ kiện kết nối đường ống quyết định trực tiếp đến độ bền và sự an toàn của toàn bộ công trình. Giữa hàng loạt các loại mặt bích, mặt bích cổ hàn luôn được các kỹ sư ưu tiên hàng đầu cho những vị trí "critical" (trọng yếu). Với thiết kế đặc trưng mang lại khả năng chịu tải vượt trội, loại mặt bích này không chỉ là một linh kiện nối ống đơn thuần mà còn là giải pháp chống rò rỉ và chịu áp lực bền bỉ nhất hiện nay.

Flange Weld Neck Là Gì?

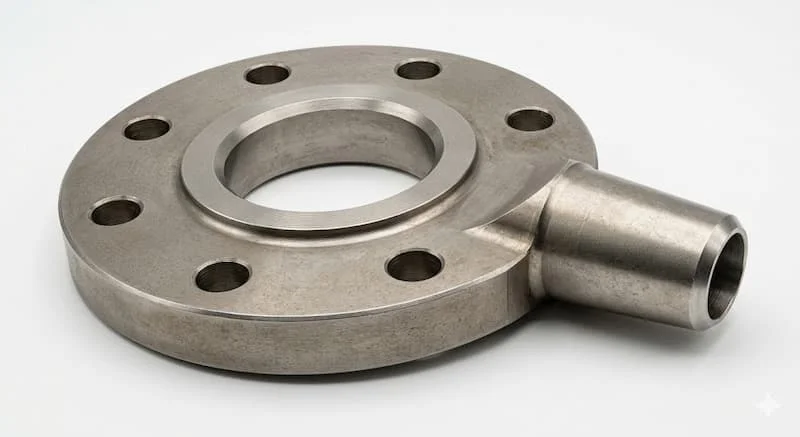

Flange weld neck (hay còn gọi là mặt bích cổ hàn) là loại mặt bích có thiết kế một phần cổ dài (hub) vát mép, được kết nối với đường ống bằng phương pháp hàn đối đầu (butt weld). Điểm khác biệt lớn nhất của nó so với các loại bích khác chính là phần cổ thoải dần, giúp chuyển tiếp ứng suất từ mặt bích sang đường ống một cách mượt mà.

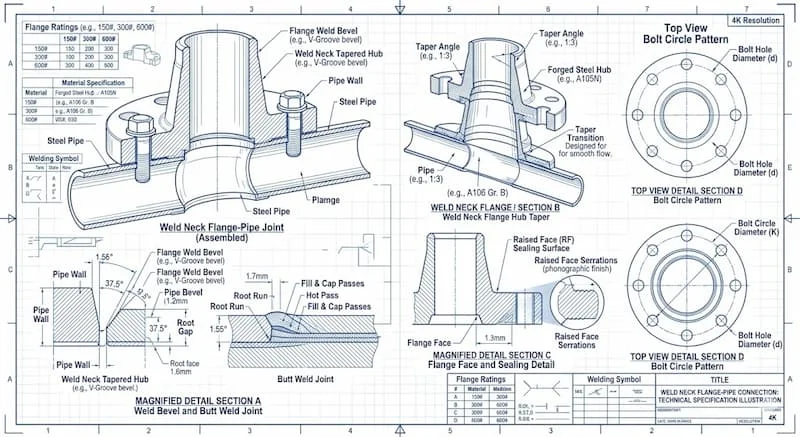

Cấu tạo chi tiết của một mặt bích cổ hàn bao gồm:

• Hub cổ cao: Phần cổ dài có độ dày thoải dần về phía đầu hàn, giúp tăng cường sức mạnh cơ học cho mối nối.

• Bolt holes (Lỗ bu lông): Các lỗ được khoan chính xác trên vành bích để lắp bu lông siết chặt.

• Sealing face (Bề mặt làm kín): Khu vực tiếp xúc với gioăng (gasket) để ngăn chặn rò rỉ, có thể là dạng RF, RTJ hoặc FF.

• Bevel weld end: Đầu cổ bích được vát mép (thường là góc 37.5°) để chuẩn bị cho quá trình hàn đối đầu trực tiếp vào ống.

Nguyên Lý Hoạt Động Của Weld Neck Flange

Nguyên lý cốt lõi giúp mặt bích cổ hàn trở nên ưu việt nằm ở kiểu kết nối butt weld (hàn đối đầu). Thay vì chỉ hàn ở mép ngoài như mặt bích Slip-on, Weld neck flange được hàn thấu trực tiếp vào thành ống, tạo nên một kết nối đồng nhất về mặt cấu trúc kim loại.

Thiết kế phần cổ thoải (hub) đóng vai trò cực kỳ quan trọng trong việc giảm tập trung ứng suất tại chân mặt bích. Khi hệ thống vận hành dưới áp suất cực lớn hoặc có sự giãn nở nhiệt mạnh, lực tác động sẽ được phân bổ đều từ mặt bích qua phần cổ và lan tỏa dọc theo đường ống. Điều này giúp ngăn chặn tình trạng nứt gãy tại mối hàn – một lỗi phổ biến ở các loại mặt bích áp lực thấp. Nhờ sự phân bổ lực thông minh này, weld neck flange có thể chịu được những cú sốc áp lực và rung động cơ học mạnh mẽ mà vẫn duy trì được độ kín khít hoàn hảo.

Các Loại mặt bích cổ hàn Phổ Biến

Tùy vào yêu cầu khắt khe của môi trường lưu chất (axit, hơi nóng, gas), mặt bích cổ hàn được chia thành các loại bề mặt và thiết kế khác nhau:

1. Raised Face Weld Neck Flange (RF): Đây là loại phổ biến nhất với một phần gờ lồi lên ở bề mặt làm kín. Thiết kế này giúp tập trung lực siết bu lông vào một diện tích gasket nhỏ hơn, từ đó tăng cường khả năng làm kín.

2. RTJ Weld Neck Flange (Ring Type Joint): Sử dụng một rãnh vòng để lắp gioăng kim loại. Đây là "ông vua" trong các ứng dụng áp lực siêu cao (Class 900, 1500, 2500) và nhiệt độ cực đại, thường thấy trong khai thác dầu khí offshore.

3. Flat Face Weld Neck Flange (FF): Bề mặt làm kín hoàn toàn phẳng. Loại này thường dùng cho các thiết bị đúc hoặc hệ thống áp lực thấp để tránh làm hỏng thiết bị khi siết bu lông quá chặt.

4. Long Weld Neck Flange (LWN): Có phần cổ cực dài, thường được đúc nguyên khối. Loại này không hàn vào ống mà được dùng làm các họng chờ (nozzle) trên bồn bể áp lực (pressure vessel) hoặc bồn chứa hóa chất.

Thông Số Kỹ Thuật Quan Trọng

Để đọc đúng một bản vẽ kỹ thuật hoặc đặt mua mặt bích cổ hàn, bạn cần nắm chắc các thông số "vàng" sau:

• Size (Kích thước): Dao động phổ biến từ DN15 (1/2") đến DN600 (24") hoặc lớn hơn cho các đường ống dẫn dầu xuyên quốc gia.

• Pressure Class (Cấp áp lực): Được phân chia theo tiêu chuẩn ASME như Class 150, 300, 600, 900, 1500 và 2500. Con số này càng cao, mặt bích càng dày và nặng.

• Material (Vật liệu):

  • ASTM A105: Thép carbon phổ biến nhất cho ứng dụng tiêu chuẩn.

  • Inox 304/316: Chống ăn mòn hóa chất và đảm bảo vệ sinh thực phẩm.

  • Thép hợp kim: Dùng cho môi trường nhiệt độ cực cao.

• Face Type: Kiểu bề mặt làm kín (RF, RTJ, FF) quyết định loại gasket bạn sẽ sử dụng.

Cách đọc Specification: Một mặt bích chuẩn thường được ký hiệu như sau: Weld Neck Flange, 4", Class 600, Sch 40, ASTM A105, ASME B16.5, RF.

So Sánh Weld Neck Flange Và Slip On Flange

Nhiều khách hàng thường phân vân giữa Weld Neck và Slip On do chênh lệch về chi phí. Tuy nhiên, sự khác biệt về bản chất kỹ thuật là rất lớn:

Vì sao hệ dầu khí ưu tiên mặt bích cổ hàn? Trong các nhà máy lọc dầu, rò rỉ không chỉ là mất mát kinh tế mà còn là thảm họa cháy nổ. Weld neck flange mang lại sự an tâm tuyệt đối nhờ mối hàn thấu có thể kiểm tra bằng siêu âm (UT) hoặc chụp X-quang (RT) để đảm bảo không có khuyết tật bên trong.

Tiêu Chuẩn mặt bích cổ hàn Phổ Biến

Việc sản xuất flange weld neck phải tuân thủ các quy chuẩn nghiêm ngặt để đảm bảo tính lắp lẫn trên toàn cầu:

• ASME B16.5: Tiêu chuẩn Mỹ cho mặt bích từ DN15 - DN600. Đây là tiêu chuẩn phổ biến nhất tại Việt Nam.

• ASME B16.47: Dùng cho các mặt bích size lớn (từ 26 inch trở lên).

• EN 1092-1 / DIN Flange: Tiêu chuẩn của châu Âu và Đức, sử dụng đơn vị đo lường PN (PN10, PN16, PN40...).

• JIS Flange: Tiêu chuẩn công nghiệp Nhật Bản (5K, 10K, 20K...), thường dùng trong các nhà máy có vốn đầu tư Nhật hoặc đóng tàu.

Sự khác biệt chính nằm ở kích thước tâm lỗ bu lông và độ dày અને mặt bích. Vì vậy, tuyệt đối không được lắp lẫn mặt bích tiêu chuẩn JIS vào hệ thống tiêu chuẩn ASME dù kích thước ống có vẻ tương đương.

Flange Weld Neck Được Dùng Ở Đâu?

Nhờ thiết kế bền bỉ, loại mặt bích này là sự lựa chọn không thể thay thế trong:

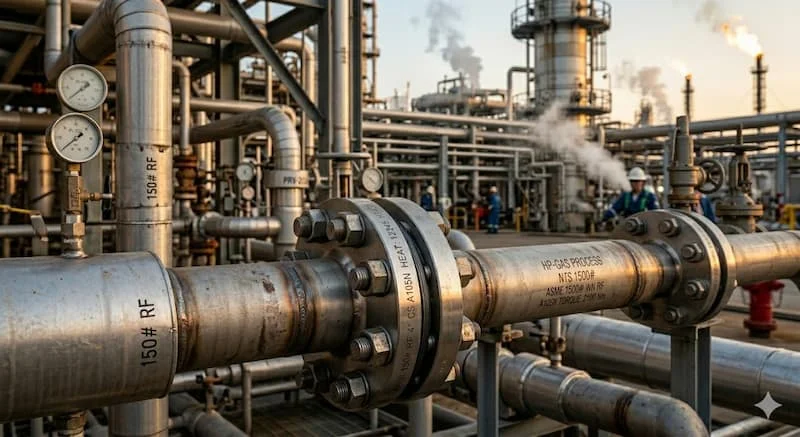

• Ngành dầu khí & Offshore: Các đường ống dẫn dầu thô áp lực cao dưới đáy biển.

• Hệ thống Steam line (Hơi nóng): Nơi sự giãn nở nhiệt diễn ra liên tục, đòi hỏi mặt bích không bị biến dạng.

• Nhà máy điện & Boiler: Các đường ống hơi áp suất cao dẫn vào tuabin.

• Hóa chất & Lọc dầu: Các môi trường lưu chất có tính ăn mòn cao, yêu cầu mối hàn chất lượng tuyệt đối để tránh rò rỉ.

• Hệ thống có độ rung mạnh: Gần các trạm bơm công suất lớn hoặc máy nén khí.

Sai Lầm Thường Gặp Khi Chọn Weld Neck Flange

1. Chọn sai Pressure Class: Dùng Class 150 cho hệ thống vận hành ở áp suất Class 300 sẽ dẫn đến biến dạng mặt bích và nổ gioăng.

2. Dùng sai độ dày (Schedule): Weld neck flange phải có độ dày đầu hàn khớp với độ dày thành ống (Sch10, Sch40, Sch80...). Nếu lệch, mối hàn sẽ bị tạo bậc, gây cản trở dòng chảy và xói mòn.

3. Hàn không đúng kỹ thuật: Không vát mép ống hoặc hàn không thấu sẽ làm mất đi giá trị chịu lực của loại mặt bích này.

4. Sai Sealing Face: Mua bích RTJ nhưng lại định dùng gioăng cao su phẳng – một lỗi phổ biến gây lãng phí và không thể lắp đặt.

Checklist Chọn Flange Weld Neck Phù Hợp

Để hệ thống vận hành an toàn, hãy luôn tuân thủ checklist sau:

Trước khi mua:

• Xác định áp suất vận hành tối đa (để chọn Class 150, 300...).

• Kiểm tra vật liệu ống để chọn material mặt bích tương ứng (tránh ăn mòn điện hóa).

• Xác định Schedule của ống để khớp đầu vát hàn.

Khi lắp đặt:

• Đảm bảo kỹ thuật viên hàn có chứng chỉ hàn đối đầu (Butt weld).

• Kiểm tra Alignment (độ đồng tâm) giữa mặt bích và ống trước khi hàn điểm.

• Siết bu lông theo sơ đồ hình sao để lực ép lên gasket đều nhất.

Sau khi lắp đặt:

• Thực hiện thử áp (Pressure test) theo tiêu chuẩn thiết kế.

• Kiểm tra rò rỉ bằng xà phòng hoặc thiết bị cảm biến tại các mối nối.

FAQ: Câu Hỏi Thường Gặp

1. Flange weld neck dùng cho áp suất bao nhiêu?

Tùy vào Class, nó có thể chịu từ vài bar (Class 150) lên đến hơn 400 bar (Class 2500).

2. Weld neck flange có dùng cho hơi nóng được không?

Cực kỳ tốt. Đây là loại bích tốt nhất cho hệ thống hơi nóng nhờ khả năng chịu giãn nở nhiệt tuyệt vời.

3. Khi nào nên dùng RTJ weld neck flange?

Khi áp suất hệ thống vượt quá 100 bar hoặc khi lưu chất là các loại khí cực kỳ nguy hiểm, cần độ kín khít tuyệt đối.

4. Material nào phổ biến nhất?

Thép carbon ASTM A105 là phổ biến nhất cho các ứng dụng công nghiệp thông thường.

Kết Luận: Có Nên Dùng Flange Weld Neck Không?

Nếu ngân sách cho phép và hệ thống của bạn đòi hỏi sự an toàn cao, câu trả lời luôn là CÓ. Tuy chi phí đầu tư ban đầu và chi phí nhân công hàn cao hơn so với các loại bích khác, nhưng flange weld neck mang lại sự bền bỉ lên đến hàng chục năm, giúp bạn tiết kiệm chi phí bảo trì và tránh được các rủi ro dừng máy do sự cố rò rỉ.

Việc chọn đúng loại mặt bích không chỉ là vấn đề kỹ thuật, mà còn là trách nhiệm với sự an toàn của công trình. Hãy đảm bảo bạn chọn đúng tiêu chuẩn, vật liệu và cấp áp lực phù hợp.
