EN 1092 2 PN16 Flange Dimensions: Tiêu chuẩn và Thông số kỹ thuật chi tiết

Trong các hệ thống hạ tầng kỹ thuật hiện đại, việc đảm bảo tính đồng bộ giữa các thiết bị là yếu tố tiên quyết. EN 1092-2 PN16 flange dimensions (kích thước mặt bích PN16 theo tiêu chuẩn EN 1092-2) chính là "ngôn ngữ chung" cho các kỹ sư khi thiết lập hệ thống đường ống gang. Hiểu rõ các thông số kỹ thuật này không chỉ giúp việc lắp đặt diễn ra trơn tru mà còn ngăn ngừa các rủi ro rò rỉ, đảm bảo an toàn vận hành cho toàn bộ nhà máy.

EN 1092 2 pn16 flange dimensions Là Gì?

EN 1092-2 là tiêu chuẩn châu Âu quy định các yêu cầu kỹ thuật cho mặt bích làm bằng vật liệu gang (bao gồm gang xám, gang cầu và gang dẻo). Đây là tiêu chuẩn kế thừa và phát triển từ hệ tiêu chuẩn DIN của Đức, vốn đã rất quen thuộc trong ngành nước và HVAC.

Ký hiệu PN16 (Nominal Pressure) đại diện cho áp lực danh nghĩa mà mặt bích có thể chịu đựng được ở nhiệt độ tham chiếu, tương đương với 16 bar (khoảng 1.6 MPa hoặc 232 PSI). Khác với các tiêu chuẩn thép, EN 1092-2 tập trung tối ưu cho các đặc tính của gang—vật liệu có khả năng chống ăn mòn tốt và giảm chấn tuyệt vời.

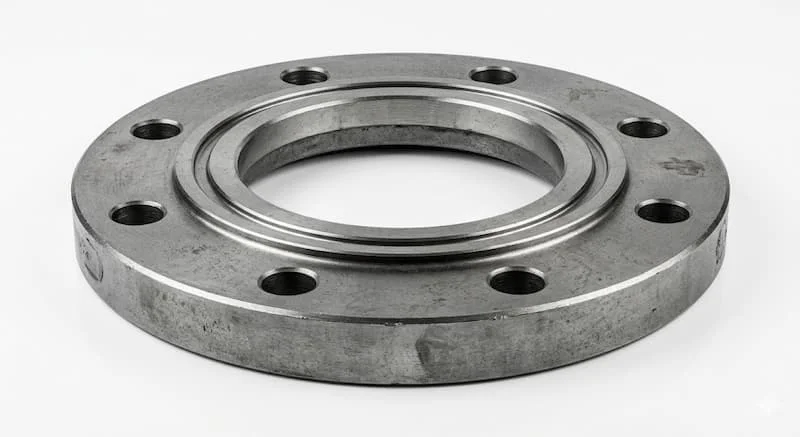

Cấu tạo đặc trưng của EN 1092-2 PN16 Flange:

• Thân mặt bích (Flange Body): Được đúc nguyên khối từ gang, có độ dày lớn để đảm bảo độ cứng vững.

• Lỗ bu lông (Bolt Holes): Được bố trí chính xác trên vòng tròn tâm lỗ, cho phép kết nối các đoạn ống hoặc van.

• Bề mặt làm kín (Sealing Face): Thường là dạng mặt phẳng (Flat Face - FF) để phù hợp với đặc tính giòn của gang, tránh làm gãy mặt bích khi siết quá lực.

EN 1092-2 PN16 Flange Dimensions Bao Gồm Những Gì?

Khi tra cứu en 1092 2 pn16 flange dimensions, kỹ sư cần quan tâm đến 5 thông số cốt lõi để đảm bảo tính lắp lẫn:

1. Đường kính ngoài (Outside Diameter - OD): Kích thước tổng thể của vành mặt bích.

2. Đường kính vòng tâm lỗ (PCD - Pitch Circle Diameter): Đây là thông số quan trọng nhất. Nếu PCD lệch dù chỉ vài milimet, bạn sẽ không thể xỏ bu lông qua hai mặt bích để kết nối.

3. Số lượng lỗ bu lông: Tùy theo kích thước (DN), số lỗ có thể là 4, 8, 12 hoặc nhiều hơn.

4. Đường kính lỗ bu lông (Thru-hole Diameter): Thường lớn hơn đường kính bu lông từ 2-4mm để dễ dàng thao tác.

5. Độ dày mặt bích (Thickness): Quyết định khả năng chịu áp và độ bền cơ học của mối nối.

Việc nắm rõ các thông số này giúp nhà thầu tránh được sai lầm "kinh điển" là mua nhầm mặt bích PN10 cho hệ thống PN16, vì ở một số kích thước lớn, PCD và số lỗ bu lông của hai cấp áp lực này hoàn toàn khác nhau.

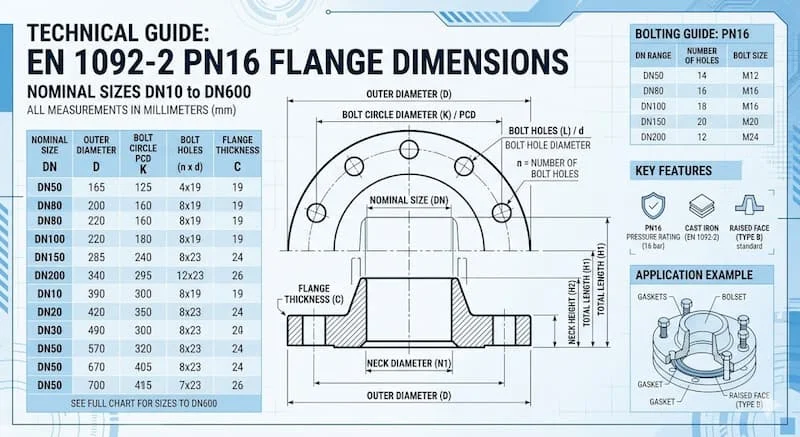

Bảng Kích Thước EN 1092-2 PN16 Flange Phổ Biến

Dưới đây là bảng tổng hợp thông số cho các kích thước định danh (DN) thường gặp nhất trong thực tế. Việc tra cứu pn16 flange dimensions chart chính xác là bước đầu tiên để tối ưu hóa vật tư.

Lưu ý: Thông số trên có tính chất tham khảo cho loại mặt bích đúc. Đối với từng mác gang cụ thể (gang cầu hay gang xám), độ dày có thể thay đổi nhẹ theo quy định của nhà sản xuất nhưng PCD và số lỗ luôn phải tuân thủ nghiêm ngặt chuẩn EN 1092-2.

So Sánh EN 1092-2 PN16 Với ANSI Class 150

Trong các dự án có sự giao thoa giữa thiết bị châu Âu và Mỹ, việc nhầm lẫn giữa PN16 và Class 150 xảy ra rất thường xuyên.

Phân tích chuyên sâu: Hai loại mặt bích này không thể kết nối trực tiếp với nhau dù áp lực danh nghĩa có vẻ tương đương. Ví dụ, tại DN100 (4 inch), mặt bích PN16 có 8 lỗ bu lông với PCD là 180mm, trong khi Class 150 có 8 lỗ nhưng PCD là 190.5mm. Khoảng cách lệch 10.5mm này khiến việc lắp ghép trở nên bất khả thi nếu không có bộ chuyển đổi (adaptor).

Các Loại EN 1092-2 PN16 Flange Phổ Biến

Dựa trên kiểu kết nối với ống, mặt bích PN16 tiêu chuẩn gang được chia thành:

1. Slip On Flange PN16: Phổ biến nhất nhờ tính linh hoạt, cho phép điều chỉnh ống trước khi hàn hoặc cố định.

2. Blind Flange PN16 (Mặt bích mù): Dùng để bịt đầu ống, thường thấy ở các cuối đường trục hoặc vị trí chờ mở rộng hệ thống.

3. Weld Neck Flange PN16: Có cổ cao để hàn đấu đầu, giúp phân phối ứng suất tốt hơn, thường dùng cho các đoạn ống chịu rung động từ máy bơm.

4. Threaded Flange PN16 (Mặt bích ren): Thường dùng cho các ống gang có tiện ren, lắp đặt cực nhanh mà không cần xử lý nhiệt (hàn).

Vì Sao Tiêu Chuẩn PN16 Được Dùng Phổ Biến?

Không phải ngẫu nhiên mà PN16 trở thành "tiêu chuẩn vàng" trong ngành nước. Nó mang lại sự tối ưu giữa hiệu suất vận hành và chi phí đầu tư:

• Phù hợp với hạ tầng đô thị: Áp lực 16 bar là quá đủ cho hầu hết các tòa nhà cao tầng, hệ thống tưới tiêu và mạng lưới cấp nước thành phố.

• Hệ sinh thái phụ kiện khổng lồ: Hầu hết các loại van bướm, van cổng, đồng hồ đo nước đều mặc định sản xuất theo chuẩn PN16, giúp việc tìm kiếm hàng thay thế trở nên cực kỳ dễ dàng.

• Giá thành hợp lý: So với các mặt bích áp lực cao như PN25 hay PN40, PN16 nhẹ hơn, ít tốn vật liệu hơn nhưng vẫn đảm bảo hệ số an toàn cần thiết.

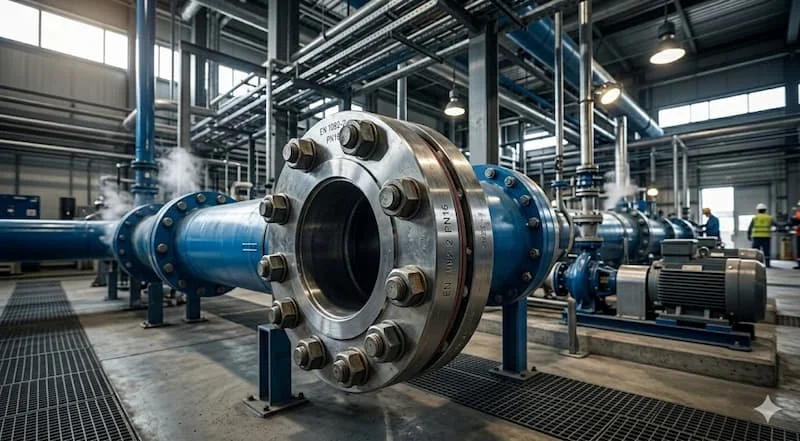

Ứng Dụng Thực Tế Của EN 1092-2 PN16 Flange

Nhờ đặc tính bền bỉ của gang và tính chuẩn hóa của EN 1092-2, loại mặt bích này xuất hiện tại:

• Trạm bơm tăng áp: Kết nối máy bơm với trục đường ống chính.

• Hệ thống PCCC: Các đường ống dẫn nước cứu hỏa trong chung cư, nhà máy.

• Nhà máy xử lý nước thải: Nơi đòi hỏi vật liệu có khả năng chống ăn mòn tốt hơn thép carbon thông thường.

• Ngành HVAC: Đường ống nước nóng/lạnh cho hệ thống điều hòa trung tâm Chiller.

Sai Lầm Thường Gặp Khi Chọn Flange PN16

1. Nhầm lẫn giữa các tiêu chuẩn: Mua mặt bích thép (EN 1092-1) để lắp cho van gang (EN 1092-2) mà không kiểm tra bề mặt sealing (mặt lồi RF vs mặt phẳng FF).

2. Quên đối chiếu PCD: Như đã nêu, việc không kiểm tra en 1092 2 pn16 flange dimensions dẫn đến sai lệch tâm lỗ bu lông.

3. Chọn sai vật liệu đệm (Gasket): Với mặt bích gang PN16 FF, nếu dùng gasket quá cứng hoặc không phù hợp, khi siết lực mạnh có thể làm nứt vành vành mặt bích.

Checklist Chọn Đúng EN 1092-2 PN16 Flange

Trước khi mua:

• Xác định chính xác kích thước DN.

• Xác nhận tiêu chuẩn là EN 1092-2 (cho gang) hay EN 1092-1 (cho thép).

• Áp lực vận hành thực tế không vượt quá 16 bar.

Khi nhận hàng:

• Dùng thước cặp đo PCD và đường kính ngoài OD.

• Đếm đủ số lỗ bu lông theo bảng kích thước tiêu chuẩn.

• Kiểm tra độ dày vành mặt bích.

Khi lắp đặt:

• Sử dụng gioăng cao su EPDM hoặc gioăng không amiăng có kích thước tương ứng.

• Siết bu lông đều tay theo sơ đồ đối xứng để tránh ứng suất cục bộ gây nứt gang.

FAQ: Câu Hỏi Thường Gặp

1. PN16 flange chịu được bao nhiêu áp lực?

Nó chịu được áp suất danh nghĩa là 16 bar (tương đương 16kg/cm2) ở điều kiện nhiệt độ môi trường.

2. EN 1092-2 có giống DIN 2502 không?

Về cơ bản là tương thích. EN 1092-2 là tiêu chuẩn hiện đại của châu Âu đã thay thế các tiêu chuẩn DIN cũ, nhưng các kích thước lắp kết nối như PCD và số lỗ bu lông thường được giữ nguyên để đảm bảo tính kế thừa.

3. Làm sao đọc en 1092 2 pn16 flange dimensions nhanh nhất?

Hãy tập trung vào cột DN (kích thước ống) và PCD (tâm lỗ bu lông). Đây là hai chìa khóa quyết định việc bạn có lắp vừa thiết bị hay không.

Kết Luận: Có Nên Dùng EN 1092-2 PN16 Flange Không?

Nếu hệ thống của bạn sử dụng vật liệu gang và vận hành ở mức áp suất trung bình, en 1092 2 pn16 flange dimensions là lựa chọn không thể thay thế. Sự phổ biến của nó giúp bạn tiết kiệm thời gian thiết kế và chi phí bảo trì sau này. Tuy nhiên, hãy luôn đối chiếu với dimension chart chính xác trước khi đặt hàng để tránh những sai sót về kỹ thuật gây lãng phí thời gian và tiền bạc.
