Ring Groove Flange Là Gì? Giải Pháp Làm Kín Tuyệt Đối Cho Áp Suất Cao

Trong các hệ thống đường ống công nghiệp yêu cầu sự an toàn khắt khe, ring groove flange (mặt bích có rãnh vòng) được xem là "pháo đài" bảo vệ dòng lưu chất trước những áp lực cực đại. Khác với các loại mặt bích thông thường, dòng sản phẩm này được thiết kế chuyên biệt để xử lý các môi trường làm việc khắc nghiệt nhất, nơi mà sai số nhỏ nhất cũng có thể dẫn đến hậu quả nghiêm trọng.

Ring Groove Flange Là Gì?

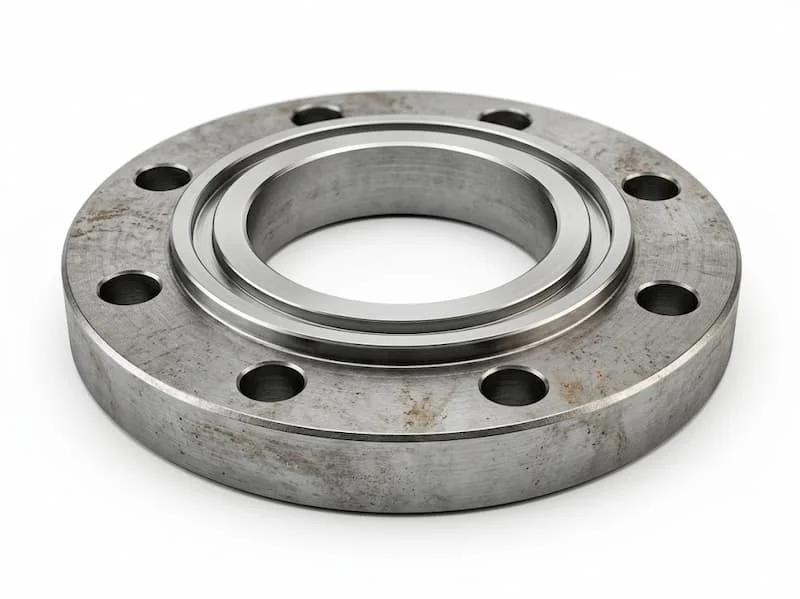

Mặt bích có rãnh vòng là loại mặt bích được gia công một rãnh vòng (groove) đặc biệt trên bề mặt niêm phong để lắp đặt gioăng kim loại dạng vòng (Ring Type Joint Gasket). Đây là kiểu kết nối mặt bích chắc chắn nhất hiện nay, thường được quy định trong các tiêu chuẩn kỹ thuật quốc tế về dầu khí và năng lượng.

Tên gọi khác:

• RTJ Flange: Ring Type Joint Flange.

• Mặt bích rãnh vòng.

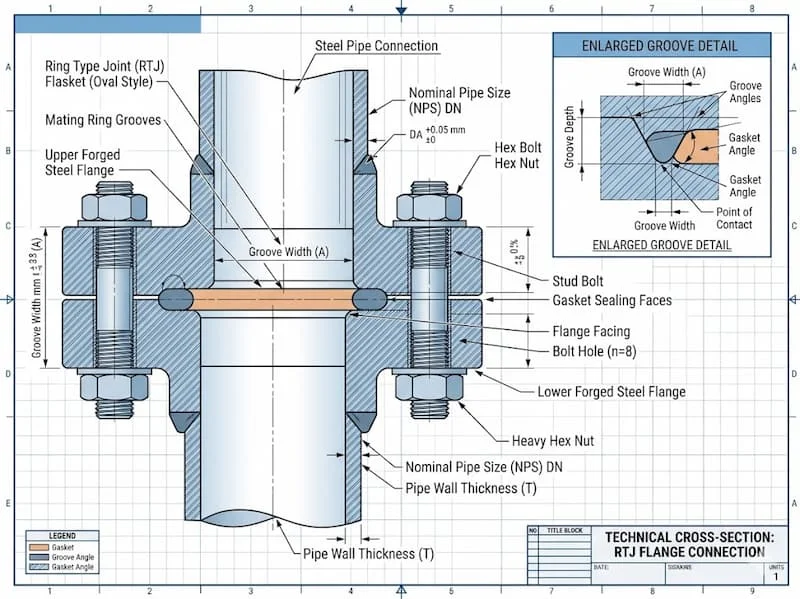

Cấu tạo chi tiết:

• Thân Flange: Phần phôi kim loại dày, được đúc hoặc rèn để chịu lực tải lớn.

• Groove Ring (Rãnh vòng): Là rãnh được cắt trực tiếp vào bề mặt bích, có hình dạng chữ V hoặc hình thang để khớp với gioăng.

• Bolt Holes (Lỗ bu lông): Các lỗ chờ để siết chặt hai mặt bích lại với nhau.

• Gasket Ring: Gioăng kim loại (thường là thép mềm hoặc inox) được đặt vào rãnh để tạo độ kín.

Nguyên Lý Làm Kín Của mặt bích có rãnh vòng

Nguyên lý hoạt động của mặt bích có rãnh vòng dựa trên sự biến dạng cơ học của kim loại. Khi hai mặt bích được ép lại bằng lực siết bu lông cực lớn, gioăng kim loại (RTJ Gasket) sẽ bị ép chặt vào các vách của rãnh groove.

Lúc này, một lớp niêm phong kim loại với kim loại (metal-to-metal) được hình thành. Do gioăng RTJ thường có độ cứng thấp hơn một chút so với vật liệu mặt bích, nó sẽ biến dạng nhẹ để lấp đầy các rãnh siêu nhỏ trên bề mặt gia công, tạo ra độ kín khít gần như tuyệt đối.

Tại sao RTJ Flange chịu được áp suất cực cao?

Cấu trúc rãnh giữ gioăng cố định, không cho phép gioăng bị "thổi bay" (blow-out) dưới áp lực dòng chảy. Càng siết chặt bu lông, lực ép càng tăng, khả năng chống rò rỉ càng mạnh mẽ hơn hẳn so với các loại mặt bích RF (Raised Face) sử dụng gioăng đệm phẳng thông thường. Đó là lý do tại sao trong ngành Oil & Gas, nơi áp suất có thể lên tới hàng nghìn PSI, RTJ luôn là lựa chọn ưu tiên hàng đầu.

Các Loại mặt bích có rãnh vòng Phổ Biến

Tùy vào phương thức kết nối với ống, mặt bích có rãnh vòng được chia thành các dòng sản phẩm chính sau:

1. Weld Neck RTJ Flange

Đây là loại phổ biến nhất, có phần cổ dài để hàn đấu đầu trực tiếp vào ống. Thiết kế này giúp truyền ứng suất đều, chịu được cả nhiệt độ cao và áp suất lớn mà không bị biến dạng vành bích.

2. Blind RTJ Flange

Mặt bích mù có rãnh vòng, dùng để bít kín hoàn toàn đầu đường ống hoặc các bình áp lực. Nó cho phép cách ly hệ thống một cách an toàn trong khi vẫn đảm bảo khả năng chịu tải tương đương các đoạn ống khác.

3. Slip On RTJ Flange

Mặt bích hàn trượt có rãnh RTJ. Loại này dễ lắp đặt hơn vì không yêu cầu độ chính xác quá cao khi cắt ống, tuy nhiên khả năng chịu lực và độ bền mỏi thấp hơn so với Weld Neck.

4. Threaded RTJ Flange

Mặt bích ren sử dụng rãnh vòng, thường dùng cho các hệ thống đường ống nhỏ, nơi việc hàn trở nên bất tiện hoặc nguy hiểm.

Thông Số Quan Trọng Của mặt bích có rãnh vòng

Để lựa chọn chính xác một mặt bích có rãnh vòng, kỹ sư cần lưu ý các thông số kỹ thuật then chốt sau:

• NPS / DN: Kích thước danh định của ống (Ví dụ: 2 inch, 10 inch...).

• Pressure Class: RTJ Flange thường bắt đầu từ Class 300 trở lên (300, 600, 900, 1500, 2500).

• Groove Dimensions (Kích thước rãnh): Được ký hiệu theo mã số như R24, R45... Thông số này phải khớp hoàn toàn với mã số của gioăng vòng RTJ.

• Bolt Hole: Số lượng và kích thước lỗ bu lông thay đổi theo Class áp suất.

• Material Grade: Vật liệu chế tạo thường là thép carbon (A105), thép hợp kim hoặc inox (F304, F316).

So Sánh mặt bích có rãnh vòng Và RF Flange

Sự khác biệt giữa hai loại mặt bích này nằm ở tính chất an toàn và phạm vi ứng dụng:

Tại sao RTJ Flange dùng cho môi trường nguy hiểm?

Trong các đường ống dẫn khí gas hoặc hóa chất độc hại, rò rỉ là điều không được phép xảy ra. Kết nối RTJ cung cấp một sự đảm bảo về cơ học mà các loại gioăng mềm không thể có được, đặc biệt là trong các chu kỳ nhiệt độ và áp suất biến đổi liên tục.

Tiêu Chuẩn mặt bích có rãnh vòng Phổ Biến

Việc sản xuất và kiểm tra mặt bích có rãnh vòng phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

• ASME B16.5: Tiêu chuẩn cho mặt bích ống kích thước nhỏ (đến 24 inch).

• ASME B16.47: Tiêu chuẩn cho mặt bích ống kích thước lớn (trên 24 inch).

• API 6A: Tiêu chuẩn khắt khe nhất dùng cho thiết bị đầu giếng (Wellhead) trong khai thác dầu khí.

• MSS SP-44: Tiêu chuẩn cho mặt bích đường ống dẫn.

Mỗi tiêu chuẩn sẽ quy định cụ thể về độ sâu, chiều rộng và góc nghiêng của rãnh groove để đảm bảo sự đồng bộ giữa mặt bích và gasket.

Mặt bích có rãnh vòng Được Dùng Ở Đâu?

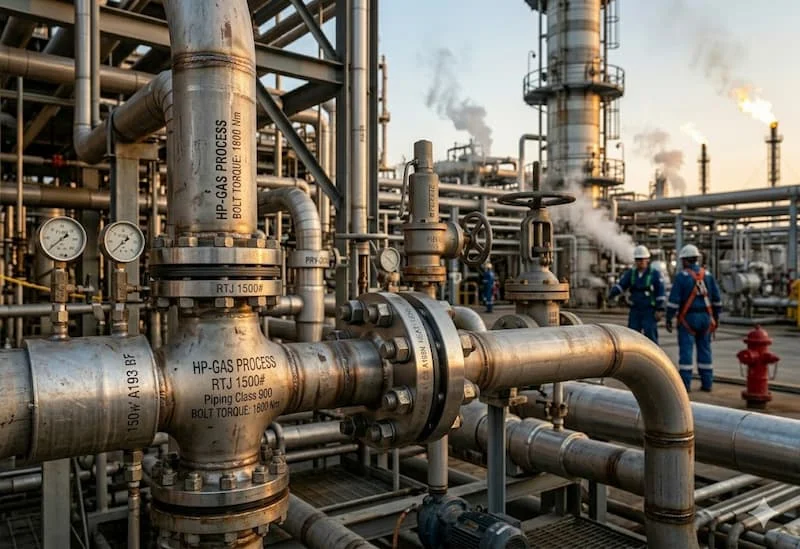

Nhờ khả năng niêm phong đỉnh cao, mặt bích có rãnh vòng là linh hồn của các hệ thống:

• Khai thác dầu khí Offshore: Nơi áp suất lòng đất và môi trường biển đòi hỏi sự bền bỉ tuyệt đối.

• Nhà máy lọc hóa dầu: Xử lý các dòng lưu chất dễ cháy nổ ở nhiệt độ cao.

• Đường ống dẫn khí (Gas Pipeline): Đảm bảo không thất thoát năng lượng trên quãng đường dài.

• Hệ thống LNG (Khí thiên nhiên hóa lỏng): Làm việc ở nhiệt độ âm cực thấp (cryogenic).

Sai Lầm Thường Gặp Khi Dùng mặt bích có rãnh vòng

1. Dùng sai gasket ring: Lắp gioăng hình oval vào rãnh chỉ định cho hình bát giác (octagonal) hoặc ngược lại (dù một số rãnh có thể dùng chung nhưng không tối ưu).

2. Groove bị trầy xước: Chỉ một vết xước nhỏ trên bề mặt rãnh cũng tạo ra đường rò rỉ (leak path), khiến kết nối kim loại-kim loại thất bại.

3. Siết bu lông không đều: Dẫn đến việc gioăng không được ép đều xuống rãnh, gây vênh mặt bích.

4. Lãng phí: Sử dụng RTJ cho các hệ thống nước hoặc áp lực thấp (Class 150) là không cần thiết và gây tốn kém chi phí vật liệu.

Checklist Chọn mặt bích có rãnh vòng Phù Hợp

Trước khi đặt mua:

• Xác định chính xác áp suất vận hành để chọn Class phù hợp (Ví dụ: Class 900).

• Kiểm tra tiêu chuẩn vật liệu phù hợp với dòng lưu chất (Thép carbon cho dầu, Inox cho hóa chất).

• Xác định mã số rãnh (Ring number) để mua đúng loại gioăng tương ứng.

Khi lắp đặt:

• Vệ sinh sạch sẽ rãnh groove, tuyệt đối không để cát hoặc rỉ sét bám vào.

• Kiểm tra gasket mới 100%, không móp méo.

• Sử dụng phương pháp siết lực (Torque) theo đúng sơ đồ đối xứng.

FAQ: Câu Hỏi Thường Gặp

1. Ring groove flange có phải là RTJ flange không?

Đúng. Đây là hai cách gọi khác nhau của cùng một loại mặt bích có rãnh dùng cho gioăng kim loại dạng vòng.

2. RTJ gasket dùng được mấy lần?

Theo khuyến cáo kỹ thuật, RTJ gasket chỉ nên dùng một lần duy nhất. Do nó bị biến dạng để tạo độ kín, khi tháo ra, nó sẽ không còn hình dạng ban đầu để niêm phong hoàn hảo cho lần sau.

3. RTJ flange có dùng cho nước được không?

Có thể, nhưng cực kỳ lãng phí. Cho hệ thống nước thông thường, mặt bích RF là đủ để đáp ứng kỹ thuật và kinh tế.

Kết Luận: Có Nên Dùng Ring Groove Flange Không?

Nếu hệ thống của bạn là một hệ thống "Critical Service" – nơi mà an toàn là ưu tiên số một, áp suất vượt ngưỡng trung bình và nhiệt độ khắc nghiệt, thì ring groove flange không chỉ là lựa chọn mà là sự bắt buộc. Khả năng làm kín Metal-to-Metal cung cấp một mức độ an tâm mà không có kiểu kết nối nào khác có thể so sánh được.

Lưu ý: Sự thành công của kết nối RTJ phụ thuộc 50% vào chất lượng gia công rãnh và 50% vào kỹ thuật lắp đặt. Đừng để một hạt bụi hay một vết trầy xước nhỏ làm hỏng cả hệ thống trị giá hàng tỷ đồng.
