Mặt bích Flange 150 Class: Tiêu chuẩn, Thông số và Ứng dụng chuyên sâu

Trong lĩnh vực kỹ thuật cơ khí và xây dựng đường ống, flange 150 class (mặt bích Class 150) đóng vai trò là "mắt xích" quan trọng bậc nhất. Đây là tiêu chuẩn phổ biến nhất trong hệ thống ANSI/ASME, giúp kết nối các đoạn ống, van và thiết bị một cách linh hoạt, bền vững. Việc hiểu rõ bản chất kỹ thuật của Class 150 không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo an toàn tuyệt đối cho hệ thống vận hành.

Flange 150 Class Là Gì?

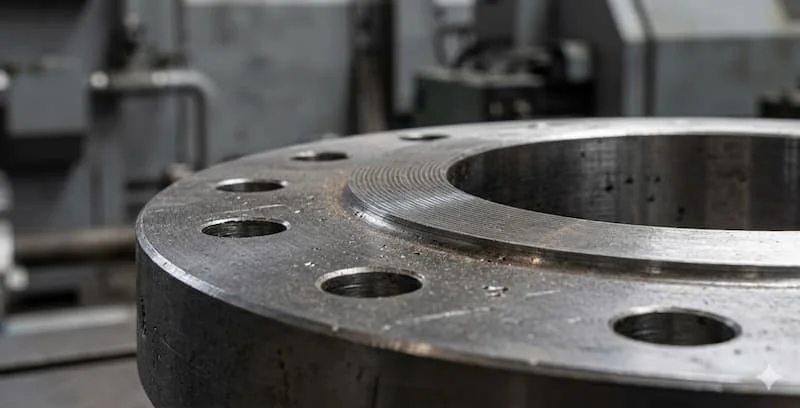

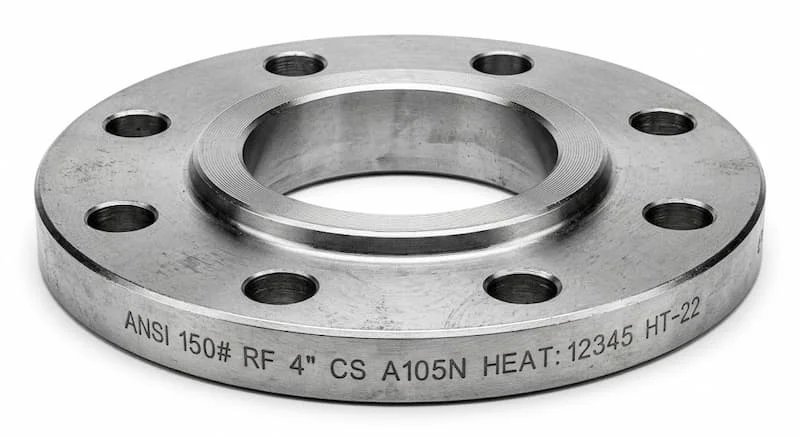

Mặt bích Class 150 là loại mặt bích được sản xuất và kiểm định theo tiêu chuẩn ANSI/ASME B16.5 (Hoa Kỳ), định danh cho cấp áp lực làm việc ở mức Class 150. Đây là tiêu chuẩn kỹ thuật áp dụng cho các mặt bích có kích thước từ 1/2 inch đến 24 inch.

Nhiều người thường lầm tưởng rằng "Class 150" nghĩa là mặt bích chỉ chịu được áp suất cố định là 150 PSI. Tuy nhiên, trên thực tế, khả năng chịu tải của nó thay đổi tùy thuộc vào nhiệt độ vận hành và vật liệu chế tạo. Ví dụ, một mặt bích thép carbon Class 150 có thể chịu được áp suất tối đa khoảng 285 PSI (19.6 bar) ở nhiệt độ thường, nhưng con số này sẽ giảm dần khi nhiệt độ tăng cao.

Cấu tạo cơ bản của một mặt bích Class 150 bao gồm:

• Thân mặt bích: Phần phôi kim loại chính (thép carbon, inox, thép mạ kẽm) được gia công chính xác.

• Lỗ bu lông: Số lượng và đường kính lỗ bu lông được quy định nghiêm ngặt theo kích thước định danh (NPS) để đảm bảo tính lắp lẫn.

• Bề mặt sealing (mặt kín): Có thể là mặt phẳng (Flat Face - FF) hoặc mặt lồi (Raised Face - RF), nơi tiếp xúc với gioăng (gasket) để tạo độ kín khít.

Nguyên Lý Kết Nối Của Flange Class 150

Nguyên lý cốt lõi của mặt bích Class 150 là tạo ra một mối nối kín hoàn hảo giữa hai đầu ống hoặc giữa ống và thiết bị thông qua hệ thống nén cơ học.

1. Sự kết hợp giữa Bu lông và Gasket: Hai mặt bích được đặt đối diện nhau, ở giữa là một vòng đệm (gasket). Khi bu lông được siết chặt, lực ép sẽ nén gasket lại, lấp đầy các khoảng trống siêu nhỏ trên bề mặt mặt bích, ngăn chặn dòng lưu chất rò rỉ ra ngoài.

2. Tạo độ kín khít động: Gasket không chỉ là vật liệu đệm mà còn đóng vai trò như một bộ phận đàn hồi, giúp hệ thống duy trì độ kín ngay cả khi có sự rung động hoặc giãn nở nhiệt nhẹ.

3. Khả năng chịu nhiệt - áp: Theo tiêu chuẩn ANSI, mỗi mức nhiệt độ sẽ tương ứng với một mức áp suất cho phép. Việc siết bu lông đúng lực (torque) là yếu tố quyết định để mặt bích không bị vênh và gasket không bị thổi bay dưới áp lực dòng chảy.

Các Loại mặt bích Class 150 Phổ Biến

Tùy vào yêu cầu kỹ thuật và vị trí lắp đặt, mặt bích Class 150 được chia thành nhiều kiểu dáng khác nhau:

1. Weld Neck Flange (Mặt bích cổ hàn)

Loại này có phần cổ dài được vát mép để hàn trực tiếp vào đầu ống. Đây là loại mặt bích Class 150 chịu áp lực và va đập tốt nhất, thường dùng cho các vị trí quan trọng, chịu ứng suất cao hoặc nhiệt độ biến thiên liên tục.

2. Slip On Flange (Mặt bích hàn trượt)

Có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong rồi mới tiến hành hàn cả mặt trong và mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ nhưng khả năng chịu lực kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ. Trong hệ thống Class 150, mặt bích mù cực kỳ quan trọng trong việc ngăn chặn dòng chảy tại các điểm cuối hoặc dùng trong công tác bảo trì đường ống định kỳ.

4. Threaded Flange (Mặt bích ren)

Sử dụng kết nối ren (thường là NPT) để liên kết với ống mà không cần hàn. Loại này lý tưởng cho các hệ thống có áp suất thấp, đường kính ống nhỏ và những khu vực dễ cháy nổ không thể thực hiện công tác hàn.

Thông Số Kỹ Thuật mặt bích Class 150

Việc nắm vững thông số kỹ thuật giúp kỹ sư tránh được những sai sót đáng tiếc khi thiết kế và lắp đặt.

• Kích thước danh định: Từ 1/2" (DN15) đến 24" (DN600).

• Tiêu chuẩn sản xuất: ANSI B16.5 hoặc ASME B16.5.

• Khả năng chịu áp thực tế: Khoảng 19 bar (285 PSI) ở nhiệt độ 38°C. Khi nhiệt độ lên tới 400°C, áp suất làm việc có thể giảm xuống chỉ còn khoảng 6 - 7 bar.

• Vật liệu phổ biến:

  • Thép Carbon: ASTM A105 (chịu lực cao, dùng cho dầu khí, nước).

  • Thép không gỉ (Inox): SUS 304, SUS 316 (chống ăn mòn, dùng cho thực phẩm, hóa chất).

  • Thép mạ kẽm: Chống gỉ sét cho các hệ thống cấp nước sạch hoặc PCCC.

So Sánh mặt bích Class 150 Và PN16

Đây là hai hệ tiêu chuẩn mặt bích thường xuyên bị nhầm lẫn nhất trên thị trường Việt Nam.

Lưu ý chuyên gia: Tuy áp lực làm việc tương đương (~16-19 bar), nhưng hai loại này không thể lắp lẫn với nhau vì khoảng cách tâm lỗ bu lông và số lượng lỗ bu lông hoàn toàn khác biệt. Tuyệt đối không cố tình "đục lại lỗ" để lắp ghép vì sẽ phá vỡ kết cấu và tính an toàn của thiết bị.

Vì Sao mặt bích Class 150 Được Dùng Nhiều?

Mặt bích Class 150 chiếm thị phần lớn nhất trong công nghiệp nhờ sự cân bằng hoàn hảo giữa hiệu suất và kinh phí:

1. Tối ưu chi phí: So với Class 300 hay 600, Class 150 có độ dày vừa phải, lượng vật liệu ít hơn nên giá thành hợp lý cho đại đa số hệ thống dân dụng và công nghiệp nhẹ.

2. Độ phổ biến cao: Bạn có thể dễ dàng tìm mua các phụ kiện đi kèm như gioăng, bu lông theo chuẩn ANSI ở bất cứ đâu trên thế giới.

3. Dễ thi công: Trọng lượng nhẹ hơn giúp việc vận chuyển, nâng hạ và siết bu lông trở nên nhanh chóng, giảm chi phí nhân công.

4. Tính đa dụng: Nó đáp ứng được hơn 80% nhu cầu của các nhà máy sản xuất thông thường hiện nay.

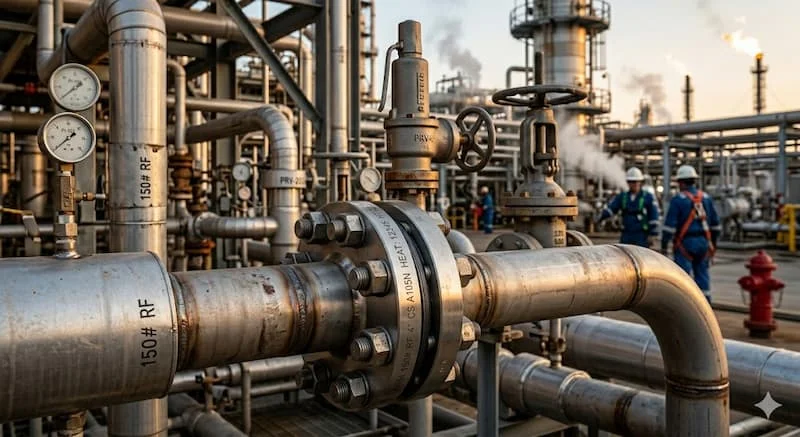

Flange 150 Class Được Ứng Dụng Ở Đâu?

Sự hiện diện của mặt bích Class 150 trải dài trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Sử dụng mặt bích thép mạ kẽm hoặc inox cho các trạm bơm, xử lý nước thải.

• HVAC & PCCC: Kết nối các đường ống dẫn nước chiller, hệ thống phun nước chữa cháy tự động trong các tòa nhà cao tầng.

• Công nghiệp thực phẩm & Dược phẩm: Sử dụng mặt bích Inox 304/316 để đảm bảo tiêu chuẩn vệ sinh và chống ăn mòn.

• Dầu khí nhẹ & Hóa chất: Dùng cho các đường dẫn lưu chất áp suất thấp, hệ thống hơi nóng áp trung bình (Steam).

• Bảo trì hệ thống: Sử dụng mặt bích mù (Blind) để cách ly các đoạn ống khi cần sửa chữa mà không phải dừng toàn bộ quy trình sản xuất.

Sai Lầm Thường Gặp Khi Chọn Flange 150 Class

Việc thiếu kiến thức chuyên sâu có thể dẫn đến những rủi ro về rò rỉ hoặc cháy nổ:

• Nhầm lẫn giữa Class 150 và PN16: Như đã phân tích, đây là lỗi phổ biến nhất khiến việc lắp đặt bị đình trệ do không khớp lỗ bu lông.

• Quên kiểm tra biểu đồ Áp suất - Nhiệt độ (P-T Rating): Chỉ nhìn con số 150 PSI mà quên mất nhiệt độ hệ thống đang ở mức 300°C sẽ khiến mặt bích bị quá tải.

• Dùng sai loại Gasket: Một hệ thống hóa chất dùng mặt bích inox nhưng lại dùng gioăng cao su thông thường sẽ dẫn đến việc gioăng bị ăn mòn và rò rỉ nhanh chóng.

• Chọn sai vật liệu: Dùng mặt bích thép carbon cho môi trường nước biển hoặc hóa chất sẽ khiến mối nối bị gỉ sét chỉ sau vài tháng sử dụng.

Checklist Chọn Mua Flange 150 Class

Để đảm bảo mua đúng loại mặt bích chất lượng, hãy tuân thủ checklist sau:

Trước khi mua:

• Xác định kích thước ống là bao nhiêu (DN hay Inch)?

• Tiêu chuẩn là ANSI B16.5 hay tiêu chuẩn khác?

• Áp suất làm việc tối đa và nhiệt độ vận hành là bao nhiêu?

Khi nhận hàng:

• Kiểm tra độ dày vành mặt bích (phải đúng chuẩn ASME B16.5).

• Đếm số lượng lỗ bu lông và đo khoảng cách tâm lỗ.

• Kiểm tra bề mặt sealing có bị trầy xước sâu hay không (trầy xước sẽ gây rò rỉ).

• Xem chứng chỉ vật liệu (CO/CQ) để đúng chủng loại thép yêu cầu.

Khi lắp đặt:

• Luôn dùng gasket mới cho mỗi lần kết nối.

• Siết bu lông theo hình sao/chéo đối xứng để lực ép dàn đều.

• Kiểm tra rò rỉ bằng nước hoặc khí sau khi hoàn tất.

FAQ: Câu Hỏi Thường Gặp

1. Flange 150 class chịu được bao nhiêu bar?

Ở nhiệt độ thường (dưới 38°C), mặt bích thép carbon Class 150 chịu được khoảng 19.6 bar. Khi nhiệt độ tăng, khả năng chịu áp lực sẽ giảm xuống.

2. Tôi có thể lắp mặt bích Class 150 vào van chuẩn PN16 không?

Không. Kích thước tâm lỗ bu lông của chuẩn ANSI (Class 150) và chuẩn DIN (PN16) là khác nhau. Bạn cần dùng bộ chuyển đổi hoặc chọn van có đúng chuẩn mặt bích của đường ống.

3. Khi nào nên dùng Weld Neck thay vì Slip On cho Class 150?

Nên dùng Weld Neck khi hệ thống có hiện tượng búa nước, rung động mạnh hoặc vận hành ở nhiệt độ cực cao/cực thấp để đảm bảo an toàn tuyệt đối.

Kết Luận: Có Nên Dùng Flange 150 Class Không?

Mặt bích Flange 150 class là sự lựa chọn tối ưu cho hầu hết các công trình dân dụng và công nghiệp hiện nay nhờ tính linh hoạt, giá thành cạnh tranh và độ tin cậy cao. Tuy nhiên, chìa khóa của sự bền vững nằm ở việc lựa chọn đúng vật liệu và lắp đặt đúng kỹ thuật.

Hậu quả của việc chọn sai chuẩn mặt bích có thể dẫn đến đình trệ sản xuất, lãng phí chi phí vật tư và tiềm ẩn nguy cơ tai nạn lao động.
