Flange Welding: Giải Pháp Liên Kết Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong kỹ thuật cơ khí và xây dựng hệ thống đường ống, flange welding (hàn mặt bích) được xem là kỹ thuật cốt lõi để đảm bảo tính toàn vẹn và an toàn cho toàn bộ công trình. Một mối nối mặt bích được thực hiện đúng kỹ thuật không chỉ ngăn chặn rò rỉ mà còn giúp hệ thống vận hành bền bỉ dưới áp lực cực cao. Việc hiểu rõ các phương pháp hàn và tiêu chuẩn đi kèm là yếu tố sống còn đối với các kỹ sư và đơn vị thi công.

Flange Welding Là Gì?

Hàn mặt bích là phương pháp sử dụng kỹ thuật hàn nhiệt để liên kết cố định mặt bích vào đầu đường ống. Mục đích chính của quá trình này là tạo ra một điểm kết nối vững chắc, cho phép ghép nối các đoạn ống, van hoặc thiết bị với nhau thông qua hệ thống bu lông, đồng thời đảm bảo khả năng chịu áp lực và độ kín khít tuyệt đối cho dòng lưu chất bên trong.

Thành phần chính của một hệ thống kết nối hàn mặt bích bao gồm:

• Flange (Mặt bích): Vật nhận mối hàn, có nhiệm vụ làm điểm tựa kết nối.

• Pipe (Đường ống): Thành phần chính dẫn lưu chất cần được hàn vào bích.

• Weld joint (Mối hàn): Điểm liên kết cơ khí giữa bích và ống.

• Gasket (Gioăng): Thành phần đệm giữa hai mặt bích để đảm bảo độ kín.

• Bolt connection (Hệ thống bu lông): Tạo lực ép để siết chặt các thành phần.

Nguyên Lý Hoạt Động Của Kết Nối Hàn Mặt Bích

Nguyên lý của kết nối hàn mặt bích dựa trên sự kết hợp giữa liên kết cơ học vĩnh viễn (mối hàn) và liên kết có thể tháo rời (bu lông). Đầu tiên, mối hàn tạo ra một liên kết nguyên tử giữa vật liệu của ống và mặt bích, giúp chúng trở thành một khối thống nhất có khả năng chịu tải trọng lớn.

Tiếp theo, khi hai mặt bích được ghép đối diện, một lớp gasket (gioăng) sẽ được chèn vào giữa. Hệ thống bu lông khi được siết chặt sẽ tạo ra một lực ép cực lớn lên bề mặt gasket, giúp lấp đầy các khoảng hở siêu nhỏ, hỗ trợ khả năng sealing (làm kín).

Vì sao chất lượng mối hàn quyết định độ an toàn? Mối hàn là điểm chịu ứng suất tập trung lớn nhất khi hệ thống bị rung động, giãn nở nhiệt hoặc tăng áp đột ngột. Nếu mối hàn bị rỗ khí, không ngấu hoặc nứt, toàn bộ cấu trúc kết nối sẽ thất bại, dẫn đến thảm họa rò rỉ hoặc cháy nổ trong các môi trường công nghiệp.

Các Phương Pháp hàn mặt bích Phổ Biến

Tùy vào loại mặt bích và yêu cầu vận hành, kỹ sư sẽ lựa chọn các kỹ thuật hàn khác nhau để tối ưu hóa hiệu suất:

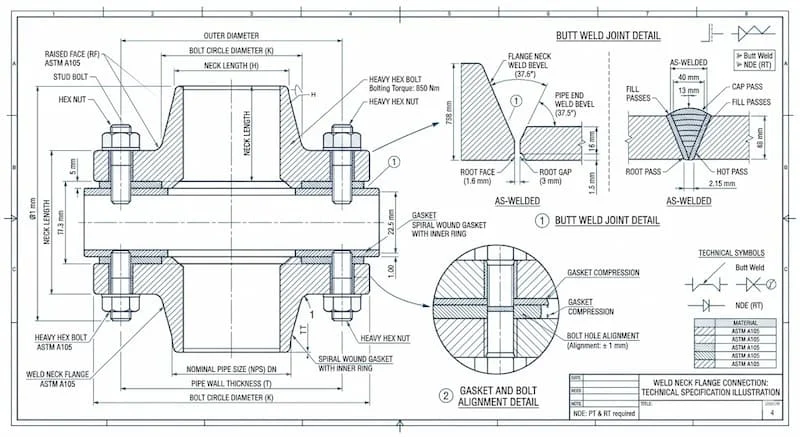

1. Butt Weld Flange (Hàn đối đầu)

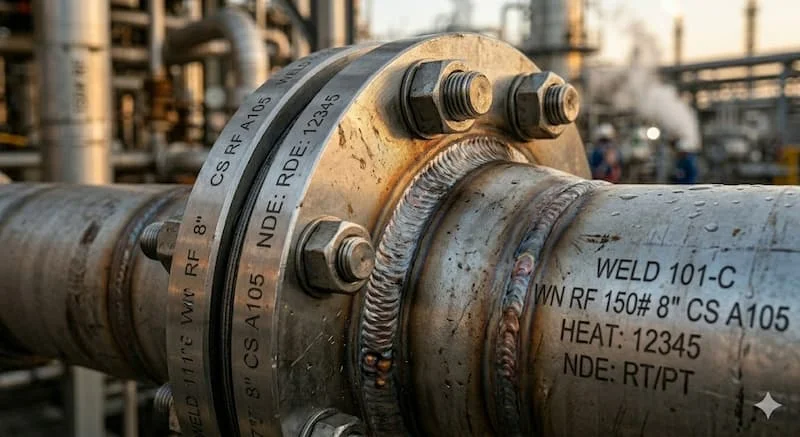

Phương pháp này chủ yếu dùng cho Weld Neck Flange (mặt bích cổ cao). Hai đầu vát mép của ống và bích được đặt đối đầu và hàn thấu hoàn toàn. Đây là kiểu hàn có độ bền cao nhất, chịu được áp lực và nhiệt độ khắc nghiệt.

2. Fillet Weld (Hàn góc)

Thường áp dụng cho Slip On Flange (mặt bích hàn trượt). Thợ hàn sẽ thực hiện hai mối hàn góc: một ở phía ngoài cổ bích và một ở phía trong lòng bích. Phương pháp này thi công đơn giản và nhanh chóng hơn nhưng khả năng chịu lực thấp hơn hàn đối đầu.

3. Socket Weld (Hàn bọc oán)

Dùng cho các đường ống có kích thước nhỏ (thường dưới DN50) và áp suất cao. Ống được đưa vào trong lỗ bích và hàn một đường góc ở phía ngoài cổ bích.

4. TIG Welding (Hàn hồ quang bằng cực trơ)

Đây là phương pháp ưu tiên cho các dòng mặt bích Inox (SS304, SS316). TIG mang lại mối hàn có độ chính xác cực cao, tính thẩm mỹ tốt và kiểm soát được độ ngấu sâu, đặc biệt cần thiết cho các ngành dược phẩm hoặc thực phẩm.

5. MIG Welding (Hàn hồ quang kim loại trong môi trường khí bảo vệ)

Sử dụng dây hàn nóng chảy để tạo mối liên kết. Ưu điểm lớn nhất của MIG là tốc độ thi công rất nhanh, phù hợp cho việc sản xuất hàng loạt các cụm ống trong nhà xưởng.

Thông Số Kỹ Thuật Quan Trọng Khi Hàn Flange

Để quá trình hàn mặt bích đạt hiệu quả, việc khớp nối thông số giữa các thành phần là bắt buộc:

• Pipe Schedule (Độ dày thành ống): Độ dày của ống phải tương thích với độ dày cổ mặt bích (đặc biệt là với Butt Weld) để mối hàn đều và ngấu.

• Flange Class (Cấp áp lực): Các cấp Class phổ biến như 150, 300, 600... quyết định độ dày và vật liệu của bích.

• Material (Vật liệu): Phải matching (tương đồng) giữa vật liệu bích và ống (Ví dụ: Carbon steel đi với bích thép, Inox đi với bích Inox) để tránh hiện tượng ăn mòn điện hóa và nứt mối hàn do chênh lệch hệ số giãn nở nhiệt.

• Weld Type & Temperature Rating: Phải xác định trước kiểu hàn và nhiệt độ làm việc tối đa của hệ thống để chọn loại que hàn/dây hàn phù hợp.

So Sánh Weld Neck Và Slip On hàn mặt bích

Việc lựa chọn giữa Weld Neck và Slip On thường dựa trên sự cân bằng giữa chi phí và độ an toàn:

Vì sao hệ critical pipeline ưu tiên Butt Weld Flange? Trong các hệ thống dẫn dầu khí hay hơi nóng áp suất cao, Butt Weld cung cấp một liên kết xuyên suốt, không có khe hở nội bộ, giúp giảm thiểu tối đa hiện tượng ăn mòn tại khe mối hàn và chịu ứng suất tốt nhất.

Tiêu Chuẩn Hàn Flange Quan Trọng

Để đảm bảo tính lắp lẫn và chất lượng quốc tế, hàn mặt bích phải tuân thủ các bộ tiêu chuẩn:

• ASME B16.5: Tiêu chuẩn về kích thước và vật liệu mặt bích.

• ASME Section IX: Quy định về quy trình hàn (WPS) và chứng chỉ thợ hàn.

• AWS (American Welding Society): Các tiêu chuẩn về kỹ thuật hàn và vật liệu hàn bổ sung.

• DIN/EN 1092-1: Tiêu chuẩn mặt bích của châu Âu.

Việc tuân thủ tiêu chuẩn giúp quy trình kiểm định chất lượng (QA/QC) trở nên dễ dàng và đảm bảo hệ thống có thể vận hành an toàn trong nhiều thập kỷ.

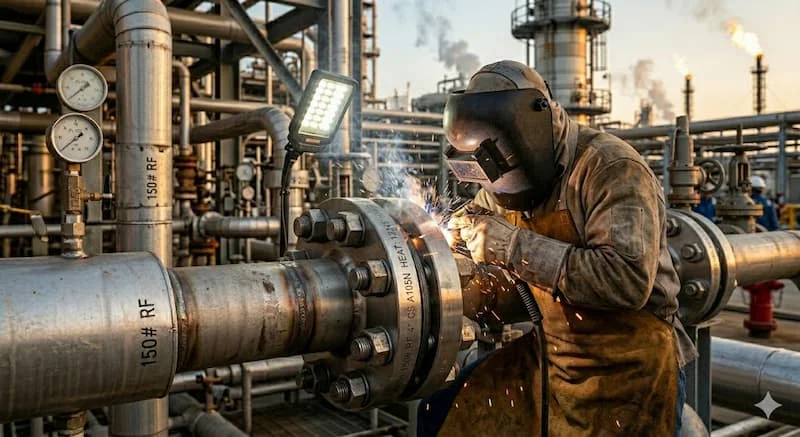

Hàn mặt bích Được Ứng Dụng Ở Đâu?

Kỹ thuật này là xương sống của nhiều ngành công nghiệp nặng:

• Oil & Gas (Dầu khí): Đường ống dẫn dầu thô, khí tự nhiên áp suất cực cao.

• Steam system (Hệ thống hơi): Nồi hơi, turbine nhiệt điện yêu cầu độ bền nhiệt.

• HVAC & Water treatment: Hệ thống điều hòa trung tâm và xử lý nước sạch/thải.

• Chemical plant (Nhà máy hóa chất): Yêu cầu mối hàn bền vững với môi trường ăn mòn.

Vì sao phù hợp hệ thống áp suất cao? Do liên kết hàn là liên kết vĩnh viễn, nó loại bỏ các điểm yếu tiềm ẩn như ren hoặc khớp nối lỏng lẻo, cho phép hệ thống chịu tải vượt trội.

Sai Lầm Thường Gặp Khi Hàn Flange

• Lệch tâm Flange: Gây khó khăn khi xỏ bu lông và làm gasket ép không đều, dẫn đến rò rỉ.

• Chọn sai vật liệu hàn: Dùng que hàn thép cho bích inox sẽ làm mối hàn bị gỉ sét nhanh chóng.

• Quá nhiệt: Hàn liên tục với cường độ nhiệt cao làm biến dạng bề mặt mặt bích (warping), khiến mặt phẳng làm kín không còn bằng phẳng.

• Không kiểm tra kỹ: Bỏ qua các bước thử áp hoặc kiểm tra thẩm thấu mối hàn sau khi xong.

Checklist Hàn Flange Đúng Kỹ Thuật

Trước khi hàn:

• Kiểm tra Alignment (độ đồng tâm và vuông góc) giữa ống và bích.

• Làm sạch dầu mỡ, rỉ sét trên bề mặt vát mép.

• Chọn đúng Electrode (que hàn) theo vật liệu nền.

Trong khi hàn:

• Kiểm soát nhiệt độ giữa các đường hàn (Interpass temperature).

• Hàn phân đoạn đối xứng quanh bích để tránh biến dạng.

Sau khi hàn:

• Thực hiện Visual Inspection (kiểm tra bằng mắt) tìm rỗ khí, nứt.

• Leak test (thử xà phòng) hoặc Pressure test (thử áp thủy lực).

FAQ: Câu Hỏi Thường Gặp

1. Flange welding dùng cho hệ áp suất bao nhiêu?

Tùy vào cấp Class, nó có thể chịu từ vài bar đến hàng trăm bar (Class 2500).

2. Nên dùng TIG hay MIG để hàn bích Inox?

TIG là lựa chọn tốt nhất cho độ tinh xảo và sạch sẽ, trong khi MIG phù hợp nếu bạn ưu tiên tốc độ thi công lớn.

3. Vì sao flange bị rò rỉ ngay sau khi hàn?

Thường do mặt bích bị biến dạng nhiệt trong quá trình hàn hoặc thợ hàn làm trầy xước bề mặt niêm phong (sealing face).

Có Nên Sử Dụng hàn mặt bích Cho Hệ Thống Công Nghiệp?

Tổng kết lại, hàn mặt bích là giải pháp hàng đầu nếu bạn đang tìm kiếm sự ổn định, độ kín khít tuyệt đối và khả năng chịu áp lực vượt thời gian. Mặc dù yêu cầu kỹ thuật thi công khắt khe và đòi hỏi thợ hàn có tay nghề cao, nhưng những giá trị về an toàn và hiệu quả vận hành mà nó mang lại là hoàn toàn xứng đáng.

Lời khuyên: Để đảm bảo hiệu quả cao nhất, hãy luôn lựa chọn đúng loại mặt bích và kỹ thuật hàn phù hợp với yêu cầu thực tế của dự án.
