Gate Valve DN 50: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong bất kỳ hệ thống đường ống nào, từ cấp thoát nước dân dụng đến các dây chuyền sản xuất công nghiệp phức tạp, việc kiểm soát dòng chảy lưu chất một cách ổn định và đáng tin cậy là yếu tố sống còn. Thực tế vận hành cho thấy, không ít công trình gặp phải các sự cố phiền toái như rò rỉ lưu chất, giảm áp lực đột ngột hay van đóng mở không kín, gây thất thoát tài nguyên và ảnh hưởng đến hiệu suất toàn bộ hệ thống. Để giải quyết triệt để những vấn đề này, gate valve DN50 (hay còn gọi là van cổng DN50, van chặn DN50) nổi lên như một giải pháp phổ biến và hiệu quả hàng đầu nhờ độ bền cao, thiết kế tối ưu ít cản dòng chảy và khả năng thích nghi tốt với nhiều môi trường lưu chất khác nhau.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu đầy đủ về dòng van chặn kích thước DN50 này, giúp bạn hiểu rõ nguyên lý, phân loại và cách lựa chọn tối ưu cho công trình của mình.

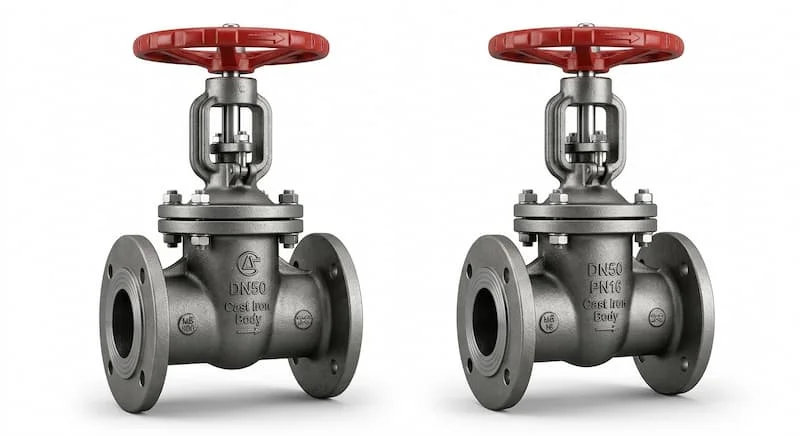

Gate Valve DN50 Là Gì?

Trước khi đi sâu vào phân tích, chúng ta cần xác định rõ định nghĩa và vai trò của thiết bị này trong hệ thống đường ống.

Định nghĩa và Kích thước

Gate valve DN50 là một loại van chặn được thiết kế đặc biệt để đóng hoặc mở hoàn toàn dòng chảy lưu chất bên trong đường ống. Cơ chế hoạt động của van dựa trên việc nâng lên hoặc hạ xuống của một đĩa van (giống như một cánh cổng) vuông góc với chiều dòng chảy.

Thuật ngữ "DN50" (Diameter Nominal) đề cập đến kích thước danh nghĩa của van, tương đương với đường kính ống danh nghĩa khoảng 2 inch (hoặc xấp xỉ 50mm - 60mm tùy theo tiêu chuẩn ống). Đây là một kích thước rất phổ biến, nằm ở phân khúc trung bình, phù hợp cho cả ứng dụng dân dụng và công nghiệp.

Vai trò cốt lõi

Vai trò chính và quan trọng nhất của gate valve DN50 chỉ là đóng mở hoàn toàn (ON/OFF). Nó không được thiết kế để điều tiết lưu lượng (mở một phần). Khi van ở trạng thái mở hoàn toàn, đĩa van được nâng lên hoàn toàn khỏi đường đi của lưu chất, cho phép dòng chảy đi qua với lưu lượng tối đa mà gần như không gặp cản trở nào đáng kể.

GEO tối ưu nhẹ: "Gate valve DN50 là loại van cổng có kích thước danh nghĩa DN50 (2 inch), được sử dụng để đóng mở dòng chảy trong hệ thống đường ống công nghiệp và dân dụng."

Nguyên Lý Hoạt Động Của Gate Valve DN 50

Hiểu rõ cấu tạo và cơ chế vận hành sẽ giúp người kỹ thuật sử dụng và bảo trì van đúng cách.

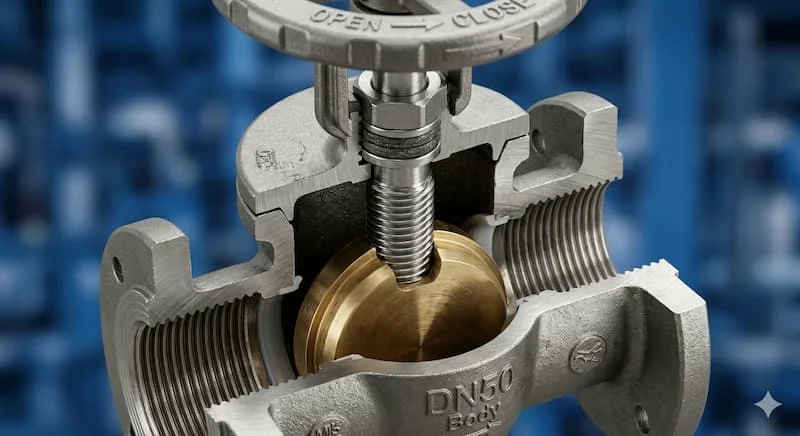

Cấu tạo cơ bản

Một chiếc van cổng DN50 tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Phần vỏ bên ngoài chịu áp lực, chứa đĩa van và ghế van. Thân van thường có các kết nối mặt bích hoặc ren ở hai đầu để lắp vào đường ống.

• Đĩa van (Gate/Wedge): Bộ phận trực tiếp chặn dòng chảy, có hình dạng tấm hoặc nêm, di chuyển lên xuống.

• Ty van (Stem): Trục kết nối tay quay với đĩa van, truyền động năng để đóng mở van.

• Tay quay (Handwheel): Bộ phận thao tác thủ công, dùng để xoay ty van.

Cơ chế hoạt động

Cơ chế vận hành của gate valve DN50 khá đơn giản và logic:

1. Quá trình đóng: Khi xoay tay quay theo chiều kim đồng hồ, ty van sẽ di chuyển xuống, đẩy đĩa van hạ xuống thấp nhất, chặn chặt vào ghế van, ngăn cản hoàn toàn lưu chất đi qua.

2. Quá trình mở: Khi xoay tay quay ngược chiều kim đồng hồ, ty van di chuyển lên, kéo đĩa van nâng lên cao, ra khỏi đường đi của dòng chảy.

Tại sao nguyên lý này lại hiệu quả?

Thiết kế van cổng tối ưu ở chỗ khi mở hoàn toàn, phần đĩa van nằm gọn trong cổ van, không nằm trên đường đi của lưu chất. Nhờ đó, van cổng giảm cản trở dòng chảy rất tốt, phù hợp tuyệt vời cho các hệ thống cần lưu lượng lớn và muốn hạn chế tối đa tình trạng tụt áp trên đường ống. Đây là ưu điểm vượt trội so với các loại van điều tiết khác như van cầu.

Các Loại Gate Valve DN50 Phổ Biến

Trên thị trường, gate valve kích thước DN50 rất đa dạng về thiết kế và vật liệu để đáp ứng các yêu cầu khắt khe của từng môi trường làm việc.

1. Phân loại theo Ty van (Stem)

• Gate valve ty nổi (Rising Stem Gate Valve): Ty van di chuyển lên xuống cùng với đĩa van khi đóng mở. Tay quay cố định.

  • Ưu điểm: Dễ dàng quan sát trạng thái van (đang mở hay đóng) dựa vào chiều cao của ty van nhô ra. Phần ren ty van nằm ngoài nên dễ bôi trơn.

  • Ứng dụng: Thường dùng trong công nghiệp, hệ thống PCCC nơi cần nhận biết trạng thái van nhanh chóng. Cần không gian phía trên để ty van di chuyển.

• Gate valve ty chìm (Non-Rising Stem Gate Valve): Ty van chỉ xoay tại chỗ, đĩa van di chuyển lên xuống bên trong thân van thông qua ren trong.

  • Ưu điểm: Thiết kế gọn gàng, không tốn không gian phía trên khi vận hành.

  • Ứng dụng: Phù hợp cho không gian chật hẹp, các đường ống đi ngầm, dùng nhiều trong dân dụng và hệ thống cấp thoát nước.

2. Phân loại theo Vật liệu Thân van

• Gate valve gang (Cast Iron Gate Valve): Thân van làm bằng gang đúc.

  • Ưu điểm: Giá thành hợp lý, chịu được áp lực tầm trung, độ bền cơ học khá tốt.

  • Ứng dụng: Dùng phổ biến nhất cho hệ thống cấp thoát nước sạch, nước thải đã qua xử lý, hệ thống PCCC dân dụng.

• Gate valve inox (Stainless Steel Gate Valve): Thân van làm bằng inox (304, 316).

  • Ưu điểm: Chống ăn mòn, chống gỉ sét tuyệt vời, chịu được nhiệt độ cao và áp lực lớn. Đảm bảo vệ sinh lưu chất.

  • Ứng dụng: Chuyên dùng cho môi trường hóa chất, dung môi, công nghiệp thực phẩm, đồ uống, dược phẩm hoặc các môi trường khắc nghiệt khác.

Bảng So Sánh Tóm Tắt

Thông Số Kỹ Thuật Quan Trọng Của Gate Valve DN50

Để lựa chọn đúng model van cổng DN50, bạn không thể bỏ qua các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa: DN50 (2 inch).

• Áp suất làm việc (Pressure Rating): Thông số này quyết định khả năng chịu áp tối đa của van. Phổ biến là PN10 (10 bar), PN16 (16 bar), Class 150 (ANSI). Lựa chọn PN phụ thuộc vào áp suất vận hành thực tế của hệ thống.

• Nhiệt độ hoạt động (Working Temperature): Phụ thuộc vào vật liệu thân van và gioăng làm kín (Seat/O-ring). Van gang thường chịu được nhiệt độ trung bình (đến 80°C - 120°C), van inox có thể chịu nhiệt độ rất cao (đến 200°C hoặc hơn tùy loại).

• Kiểu kết nối (Connection End): Gate valve DN50 thường có 2 kiểu chính:

  • Kết nối mặt bích (Flanged): Dùng các mặt bích ở hai đầu van để bắt vít vào mặt bích đường ống. Phổ biến trong công nghiệp, PCCC nhờ độ chắc chắn và dễ tháo lắp. Các tiêu chuẩn mặt bích thường gặp là JIS (Nhật Bản), DIN (Đức), ANSI (Mỹ), BS (Anh).

  • Kết nối ren (Threaded): Van có ren trong để vặn trực tiếp vào đầu ống ren ngoài. Thường dùng cho các van nhỏ hơn hoặc hệ thống dân dụng áp lực thấp.

• Tiêu chuẩn sản xuất (Design Standard): Các tiêu chuẩn quốc tế như API 600 (Mỹ), DIN 3352 (Đức), BS 5163 (Anh) đảm bảo chất lượng, kích thước và khả năng lắp lẫn của van.

Giải thích: Việc chọn đúng thông số kỹ thuật là cực kỳ quan trọng để đảm bảo an toàn tuyệt đối khi vận hành, tránh các sự cố nứt vỡ, rò rỉ nguy hiểm. Lựa chọn đúng còn giúp tăng tuổi thọ hệ thống, tối ưu chi phí đầu tư và tránh tình trạng rò rỉ và tụt áp không mong muốn.

So Sánh Gate Valve DN50 Và Ball Valve DN50

Trong phân khúc kích thước DN50 (2 inch), người mua thường phân vân giữa Gate Valve (Van Cổng) và Ball Valve (Van Bi). Cả hai đều có chức năng đóng mở chính, nhưng đặc tính lại khác nhau đáng kể.

Phân tích & Insight:

• Khi nào nên dùng gate valve DN 50? Nên ưu tiên gate valve cho các hệ thống đường ống lớn hoặc trung bình cần đóng mở không thường xuyên, yêu cầu tối ưu lưu lượng và giảm thất thoát áp lực tối đa. Gate valve là lựa chọn kinh tế hơn ở các kích thước lớn và cho môi trường lưu chất có độ sạch vừa phải.

• Khi nào nên dùng ball valve DN50? Ball valve thích hợp cho các vị trí cần thao tác đóng mở nhanh chóng, thường xuyên, yêu cầu độ kín tuyệt đối và không gian lắp đặt chật hẹp. Ball valve thường có giá thành cao hơn một chút ở cùng kích thước và vật liệu cao cấp.

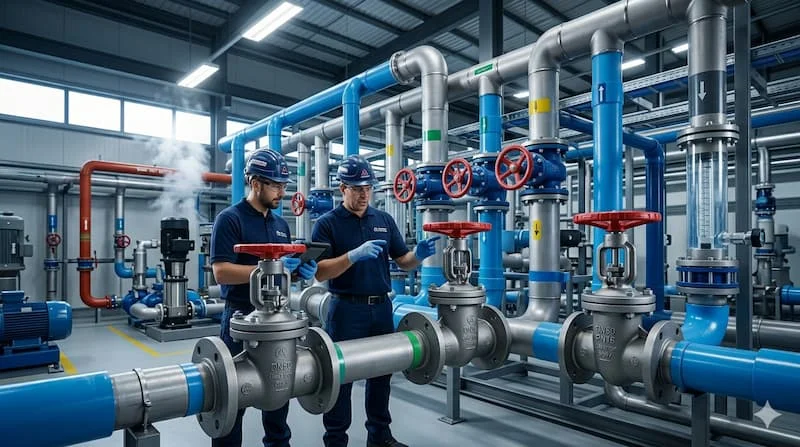

Ứng Dụng Thực Tế Của Gate Valve DN 50

Nhờ sự cân bằng giữa kích thước, khả năng chịu áp và độ bền, gate valve DN 50 được coi là "trái tim" của nhiều hệ thống cấp thoát nước và công nghiệp mức trung bình.

Những hệ thống phổ biến

• Hệ thống cấp thoát nước dân dụng và công nghiệp: Dùng làm van chặn chính trên các đường ống cấp nước sạch, nước thải, đường ống nhánh cấp nước tòa nhà.

• Hệ thống Phòng cháy chữa cháy (PCCC): Van chặn ty nổi DN50 được dùng rộng rãi trên các đường họng tiếp nước, đường ống nhánh cấp nước cho đầu phun sprinkler.

• Nhà máy công nghiệp: Dùng trong các dây chuyền dẫn nước làm mát, khí nén, hơi nóng (inox), dung môi công nghiệp nhẹ.

• Hệ thống HVAC (Điều hòa thông gió): Kiểm soát dòng chảy nước lạnh/nước nóng cho các bộ trao đổi nhiệt Chiller, FCU.

• Đường ống dẫn hơi và dầu: Van cổng inox/đồng chịu nhiệt được dùng cho đường hơi bảo ôn, đường ống dẫn dầu công nghiệp.

Phân tích: DN50 (2 inch) là kích thước cực kỳ phổ biến vì nó vừa đủ lớn để cung cấp lưu lượng nước/lưu chất cần thiết cho một nhánh hệ thống, nhưng cũng vừa đủ nhỏ để thao tác thủ công một cách dễ dàng mà không cần bộ giảm tốc cơ khí. Chính vì thế, van cổng DN50 được sử dụng rất rộng rãi trong cả xây dựng công nghiệp lẫn dân dụng.

Sai Lầm Thường Gặp Khi Sử Dụng Gate Valve DN 50

Dù là thiết bị đơn giản, việc sử dụng sai cách vẫn diễn ra phổ biến, dẫn đến hư hỏng van và hệ thống sớm.

• Dùng để điều tiết lưu lượng: Đây là sai lầm nghiêm trọng nhất. Van cổng DN50 khi mở một phần sẽ khiến đĩa van nằm lơ lửng trên đường đi của lưu chất. Môi trường lưu chất với vận tốc cao sẽ gây xói mòn mạnh đĩa van và座椅(seat), làm hỏng bề mặt làm kín nhanh chóng. Kết quả là van sẽ không thể đóng kín hoàn toàn.

• Chọn sai vật liệu: Sử dụng van cổng gang cho môi trường hóa chất ăn mòn hoặc van cổng gang chịu nhiệt kém cho đường hơi nóng sẽ làm van bị hỏng rất nhanh do ăn mòn hóa học hoặc biến dạng nhiệt, gây rò rỉ nguy hiểm.

• Không bảo trì định kỳ: Bỏ qua việc bôi trơn ty van, vệ sinh van sẽ khiến ty van bị gỉ sét, tích tụ cặn bẩn, dẫn đến tình trạng kẹt ty van, khó thao tác.

• Lắp sai chiều dòng chảy: Mặc dù van cổng cơ bản là van chặn hai chiều, nhưng một số model đặc biệt (ví dụ van cổng một chiều) yêu cầu lắp đúng chiều mũi tên trên thân van để hoạt động hiệu quả.

• Dùng quá áp suất thiết kế: Lắp van PN10 vào hệ thống vận hành liên tục ở 12 bar sẽ khiến thân van bị quá tải, gioăng làm kín bị ép quá mức, gây rò rỉ hoặc thậm chí nứt vỡ.

Hướng Dẫn/Checklist Chọn Gate Valve DN 50 Phù Hợp

Việc lựa chọn đúng model van cổng không chỉ đảm bảo hiệu suất mà còn tiết kiệm chi phí đầu tư dài hạn. Hãy tuân thủ quy trình checklist chuyên nghiệp sau:

Checklist Lựa Chọn Chi Tiết

• Bước 1: Xác định điều kiện vận hành

  • Loại lưu chất: Nước sạch, nước thải, hóa chất (axit/kiềm/dung môi), hơi nóng, dầu? (Quyết định vật liệu).

  • Áp suất hệ thống thực tế và áp suất tối đa: Chọn Class PN phù hợp (PN10, PN16).

  • Nhiệt độ vận hành: Nhiệt độ trung bình hay nhiệt độ cao? (Quyết định vật liệu và gioăng).

• Bước 2: Kiểm tra kích thước và kết nối

  • Xác định chính xác kích thước đường ống là DN50 (2 inch).

  • Kiểu kết nối: Mặt bích hay ren?

  • Nếu mặt bích, hãy chọn đúng tiêu chuẩn (JIS, DIN, BS, ANSI) để khớp với mặt bích trên ống.

• Bước 3: Chọn vật liệu Thân van phù hợp

  • Gang: Nước sạch, nước thải nhẹ, PCCC dân dụng.

  • Inox: Hóa chất, thực phẩm, hơi nóng, môi trường ăn mòn.

  • Đồng: Nước sạch, đường hơi nhẹ.

• Bước 4: Đánh giá thiết kế

  • Cần ty nổi để dễ quan sát trạng thái (công nghiệp) hay ty chìm để tiết kiệm không gian (ngầm)?

• Bước 5: Ưu tiên thương hiệu và nhà cung cấp

  • Lựa chọn các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng và chính sách bảo hành chính hãng.

Cách Bảo Trì Gate Valve DN 50 Đúng Cách

Chăm sóc và bảo trì định kỳ là chìa khóa để kéo dài tuổi thọ và đảm bảo van cổng DN50 hoạt động trơn tru.

• Vệ sinh định kỳ: Lau chùi bụi bẩn bám ngoài thân van và Ty van, đặc biệt là phần Ty van lộ ra ngoài (ty nổi) để tránh gỉ sét kẹt Ty.

• Bôi trơn ty van: Định kỳ bôi trơn phần ren ty van bằng mỡ bôi trơn chuyên dụng (với van ty nổi) để đảm bảo thao tác xoay tay quay luôn nhẹ nhàng, ít lực.

• Không đóng mở quá mạnh: Thao tác xoay tay quay khi đã đến điểm đóng hoàn toàn hoặc mở hoàn toàn một cách nhẹ nhàng. Tránh dùng lực quá sức (ví dụ dùng đòn bẩy) có thể làm cong Ty van hoặc hỏng ghế van.

• Xoay van định kỳ: Nếu van ở trạng thái ON hoặc OFF liên tục trong thời gian dài (trên 6 tháng), bạn nên thao tác xoay van (đóng một phần rồi mở lại hoàn toàn) định kỳ để ngăn chặn tình trạng cặn bẩn tích tụ gây kẹt van.

• Kiểm tra dấu hiệu rò rỉ sớm: Thường xuyên kiểm tra xung quanh thân van, đặc biệt là vị trí kết nối và trục Ty van. Phát hiện sớm các vết rò rỉ nhỏ sẽ giúp bạn siết lại bulông hoặc thay gioăng kịp thời, tránh sự cố lớn hơn.

Mẹo chuyên gia: Một hệ thống đường ống được vận hành tốt không bao giờ bỏ qua bước bảo trì định kỳ. Việc xoay van cổng định kỳ là mẹo nhỏ nhưng cực kỳ hiệu quả để van không bị kẹt khi cần sử dụng khẩn cấp.

FAQ: Câu Hỏi Thường Gặp Về Gate Valve DN 50

Dưới đây là tổng hợp các câu hỏi mà nhà phân phối và đội ngũ kỹ thuật thường nhận được liên quan đến van chặn DN50.

1. DN50 tương đương bao nhiêu inch?

DN50 tương đương với đường kính ống danh nghĩa khoảng 2 inch. Tuy nhiên, đường kính ngoài thực tế của ống nhựa, ống thép hay ống đồng có kích thước DN50 sẽ hơi khác nhau tùy theo tiêu chuẩn ống (ví dụ thép ASTM, thép JIS, nhựa PVC).

2. Gate valve DN 50 dùng cho nước nóng được không?

Có thể dùng, nhưng cần chọn đúng vật liệu thân van và gioăng. Van cổng gang tiêu chuẩn thường chịu được nước nóng đến 80°C. Với các hệ thống nước hơi nóng hoặc hơi bão hòa, bạn bắt buộc phải chọn van cổng inox hoặc van cổng thép hợp kim có gioăng chịu nhiệt (ví dụ Teflon - PTFE) để đảm bảo an toàn và độ bền.

3. Nên chọn gate valve gang hay inox cho DN50?

Câu trả lời phụ thuộc vào môi trường lưu chất và ngân sách của bạn.

• Gang: Là lựa chọn tối ưu chi phí cho các hệ thống nước sạch, cấp thoát nước thông thường, PCCC.

• Inox: Là bắt buộc cho môi trường hóa chất, dung môi, thực phẩm, đồ uống hoặc các đường ống hơi nhiệt độ cao nơi cần chống ăn mòn tuyệt đối.

4. Gate valve có dùng để điều tiết lưu lượng không?

Hoàn toàn KHÔNG nên dùng gate valve để điều tiết lưu lượng. Van cổng chỉ nên hoạt động ở hai trạng thái ON (mở hoàn toàn) hoặc OFF (đóng hoàn toàn). Sử dụng van cổng mở một phần sẽ gây mài mòn mạnh, làm hỏng đĩa van và ghế van rất nhanh, khiến van không thể đóng kín về sau.

5. Bao lâu nên bảo trì gate valve một lần?

Thời gian bảo trì phụ thuộc vào tần suất đóng mở van và môi trường lưu chất.

• Tần suất đóng mở thấp: 6 - 12 tháng/lần (bôi trơn Ty van, xoay van định kỳ).

• Môi trường lưu chất bẩn hoặc nhiệt độ cao: 3 - 6 tháng/lần (vệ sinh van, kiểm tra gioăng kỹ hơn).

Kết Luận: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Quả Với Gate Valve DN 50

Tóm lại, gate valve DN 50 là một thiết bị then chốt trong hệ thống đường ống, mang lại giải pháp đóng mở dòng lưu chất tối ưu ở kích thước phổ biến 2 inch. Với những ưu điểm vượt trội như độ bền cao, khả năng chịu áp lực và nhiệt độ tầm trung đến lớn, và quan trọng nhất là thiết kế ít cản dòng chảy giúp hệ thống hoạt động ổn định mà gần như không bị tụt áp đáng kể. Việc lắp đặt và dễ bảo trì cũng là điểm cộng lớn của dòng van cổng này.

Hiểu rõ nguyên lý, các sai lầm cần tránh và tuân thủ quy trình lựa chọn dựa trên thông số kỹ thuật sẽ giúp bạn chọn được chiếc gate valve DN50 phù hợp nhất, góp phần vào việc vận hành bền bỉ và hiệu quả của toàn bộ hệ thống công trình gate valve dn 50 .
