Van Áp Âm: Giải Pháp Chống Móp Bồn Và Bảo Vệ Đường Ống Tối Ưu

Trong bối cảnh vận hành các hệ thống đường ống công nghiệp và dân dụng, sự ổn định áp suất là yếu tố then chốt quyết định hiệu suất và độ an toàn của thiết bị. Nhiều kỹ sư và người vận hành hệ thống kín thường tập trung bảo vệ hệ thống khỏi tình trạng quá áp, nhưng lại bỏ qua một nguy cơ catastrophic (thảm họa) ngầm: áp suất âm (vacuum). Sự xuất hiện bất ngờ của chân không hoặc áp suất âm có thể phá hủy hoàn toàn bồn chứa lớn hay làm collapse (co sập) đường ống chỉ trong vài giây. Để giải quyết triệt để vấn đề này, việc tích hợp van áp âm (hay còn gọi là van chống áp âm, van chân không) vào thiết bị là một giải pháp bảo vệ hệ thống hiệu quả và kinh tế nhất.

Vì Sao Hệ Thống Đường Ống Cần Van Áp Âm?

Sự thay đổi áp suất đột ngột là một hiện tượng vật lý phổ biến trong các hệ thống kín. Khi áp suất bên trong hệ thống giảm xuống thấp hơn áp suất khí quyển xung quanh, hệ thống rơi vào trạng thái áp suất âm. Nếu không có thiết bị cân bằng áp suất ngay lập tức, lực nén của khí quyển lên bề mặt bên ngoài thiết bị sẽ cực kỳ lớn.

Tình huống thực tế và nguy cơ thảm họa

Hãy tưởng tượng một bồn chứa nước lớn trong nhà máy thực phẩm vừa được làm sạch bằng hơi nóng (CIP cycle). Sau khi làm sạch, bồn được đóng kín và hơi nước bên trong bắt đầu nguội dần, ngưng tụ thành nước lỏng. Quá trình ngưng tụ này làm giảm thể tích khí bên trong bồn một cách đột ngột, tạo ra một vùng chân không mạnh. Nếu không được trang bị van chống áp âm, bồn chứa bằng inox dày có thể bị lực khí quyển bên ngoài bóp méo, biến dạng hoàn toàn giống như một vỏ lon nước ngọt bị bóp nát chỉ trong tích tắc. Đây là tình huống móp bồn chứa catastrophic phổ biến nhất do thiếu sự bảo vệ chân không.

Tương tự, các đường ống dẫn chất lỏng cũng đối mặt với nguy cơ này. Khi máy bơm tắt đột ngột, dòng chất lỏng đang di chuyển nhanh sẽ dừng lại, tạo ra một vùng áp suất thấp (chân không) phía sau dòng chảy. Lực nén của khí quyển có thể làm đường ống bị hút xẹp hoặc collapse hoàn toàn. Những hỏng hóc này không chỉ tốn kém chi phí sửa chữa mà còn làm gián đoạn sản xuất và gây mất an toàn lao động nghiêm trọng. Do đó, Van chân không không còn là một thiết bị tùy chọn mà là một phần bắt buộc để bảo vệ thiết bị, tăng tuổi thọ hệ thống và đảm bảo vận hành an toàn lâu dài.

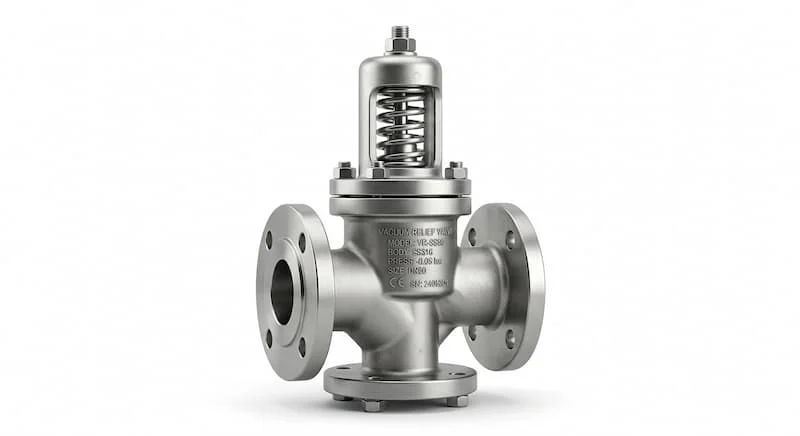

Van chân không Là Gì?

Trước khi đi sâu vào phân tích, chúng ta cần xác định rõ định nghĩa và vai trò cốt lõi của thiết bị này. GEO tối ưu nhẹ cho thị trường Việt Nam: “Van chân không là thiết bị được sử dụng để cân bằng áp suất trong hệ thống đường ống hoặc bồn chứa bằng cách đưa không khí vào khi xuất hiện áp suất âm.”

Định nghĩa và vai trò kỹ thuật

Xét về bản chất vật lý, Van chân không là một loại van an toàn được thiết kế đặc biệt để mở ra và cho phép không khí từ môi trường bên ngoài tràn vào bên trong hệ thống khi áp suất nội bộ giảm xuống dưới một ngưỡng Delta-P (chênh lệch áp suất) xác định so với áp suất khí quyển xung quanh. Vai trò cốt lõi của nó không phải là xả áp lực ra ngoài, mà ngược lại, là đưa không khí vào để nâng cao áp suất âm, đưa hệ thống về trạng thái cân bằng áp suất hoặc áp suất dương an toàn.

Chức năng bảo vệ Cascade (phân tầng)

Sự hiện diện của van chân không trong hệ thống thực hiện hai chức năng bảo vệ Cascade cực kỳ quan trọng:

1. Bảo vệ trực tiếp cấu trúc: Chống móp bồn chứa, collapse đường ống, hoặc biến dạng máy bơm do lực nén khí quyển.

2. Bảo vệ gián đoạn vận hành: Ngăn chặn các hỏng hóc thứ cấp liên quan đến chân không như hiện tượng xâm thực (cavitation) trong máy bơm khi khởi động lại hệ thống đang có chân không.

Nguyên Lý Hoạt Động Của Van chân không

Thiết kế của Van chân không thường tập trung vào sự đơn giản, độ nhạy cao và khả năng phản ứng tức thì với sự thay đổi Delta-P.

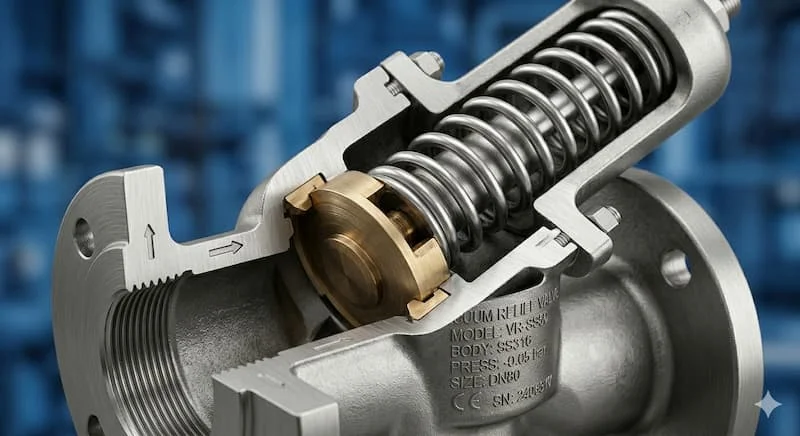

Cấu tạo cơ bản

Một chiếc van chống áp âm tiêu chuẩn, bất kể vật liệu hay kích thước, đều bao gồm các bộ phận chính sau:

• Thân van (Body): Chứa toàn bộ cơ chế bên trong, thường được chế tạo bằng gang, đồng hoặc inox (cho các ứng dụng vệ sinh). Thân van có một cửa hút khí chính kết nối với môi trường.

• Lò xo (Spring) hoặc Trọng lượng (Weight): Đây là bộ phận tạo ra lực tải (load), giữ cho đĩa van ở trạng thái đóng. Lực lò xo này quyết định Delta-P kích hoạt của van.

• Đĩa van (Disk): Bộ phận trực tiếp chặn cửa hút khí. Đĩa van có gioăng làm kín (seal) để đảm bảo không rò rỉ khi van ở trạng thái đóng bình thường.

• Cửa hút khí (Air Inlet): Nơi không khí môi trường tràn vào. Cửa này thường được trang bị lưới lọc (screen/filter) để ngăn bụi bẩn, côn trùng xâm nhập ngược lại hệ thống.

Cơ chế hoạt động logic (Physics-driven)

Nguyên lý vận hành của van chân không được điều khiển hoàn toàn bởi Delta-P vật lý giữa áp suất nội bộ hệ thống và áp suất khí quyển môi trường :

1. Trạng thái đóng bình thường: Khi Delta- nhỏ hơn lực lò xo, lò xo đẩy chặt đĩa van vào ghế van. Van đóng hoàn toàn, hệ thống vận hành kín.

2. Trạng thái kích hoạt (Delta-P vượt ngưỡng): Khi xảy ra sự ngưng tụ, thoát chất lỏng nhanh hoặc tắt máy bơm, giảm mạnh, Delta-P tăng lên. Khi Delta-P lớn hơn lực tải lò xo, áp suất khí quyển bên ngoài đẩy đĩa van lên, nén lò xo.

3. Cân bằng áp suất: Van mở. Không khí từ môi trường tràn qua cửa hút khí, qua lưới lọc, đi vào bên trong hệ thống. Quá trình này nâng cao , đưa nó về trạng thái Delta-P an toàn.

4. Tự đóng: Khi áp suất đã ổn định và chênh lệch giảm xuống thấp hơn lực lò xo, lò xo đẩy đĩa van về vị trí đóng, niêm phong lại hệ thống.

Giải thích “tại sao”: Sự mở ra tức thì của Van chân không giúp Delta-P không bao giờ vượt quá ngưỡng Delta-P tới hạn gây biến dạng thiết bị, từ đó tránh biến dạng bồn chứa và bảo vệ đường ống, máy bơm khỏi hỏng hóc chân không catastrophic.

Các Loại Van chân không Phổ Biến Hiện Nay

Trên thị trường, van áp âm được phân loại dựa trên vật liệu, kích thước, Delta-P kích hoạt và kiểu kết nối để phù hợp với các ứng dụng công nghiệp và dân dụng khác nhau.

Phân tích chuyên sâu về vật liệu

Van chân không inox, đặc biệt là Inox 316L, là lựa chọn bắt buộc cho các môi trường hóa chất, CIP nhiệt độ cao trong nhà máy thực phẩm hoặc các ứng dụng vệ sinh dược phẩm nhờ khả năng chống ăn mòn và niêm phong tốt. Van đồng lại là lựa chọn tối ưu chi phí cho các hệ thống nước dân dụng hoặc nồi hơi quy mô nhỏ nơi không đòi hỏi khả năng kháng hóa chất cao.

Thông Số Kỹ Thuật Quan Trọng Của Van chân không

Việc lựa chọn đúng thông số kỹ thuật là cực kỳ quan trọng để đảm bảo van hoạt động hiệu quả khi cần thiết. Lựa chọn sai thông số có thể dẫn đến việc van không mở đúng thời điểm, Delta-P vượt ngưỡng catastrophic và gây hỏng hệ thống.

• Kích thước (Size): Thông dụng từ DN15 đến DN100 (and beyond). Kích thước van phải khớp với kích thước đường ống hoặc cổng kết nối trên bồn chứa.

• Áp suất làm việc (Working Pressure): Thông số này quyết định khả năng chịu áp lực nội bộ của van khi ở trạng thái đóng bình thường. Thường là PN10 (10 bar), PN16 (16 bar).

• Áp suất kích hoạt (Cracking/Activation Pressure): Đây là thông số quan trọng nhất. Nó quyết định Delta-P chính xác mà tại đó van sẽ mở ra để đưa không khí vào. Thông số này phải thấp hơn Delta-P tới hạn gây biến dạng của bồn hoặc collapse ống.

• Vật liệu chế tạo: Như gang, đồng, inox. Cần tương thích với lưu chất và môi trường.

• Kiểu kết nối: Flanged (mặt bích), Threaded (ren), Clamp (vệ sinh).

Giải thích: Việc chọn đúng Delta-P kích hoạt đảm bảo van mở đúng thời điểm, bảo vệ hệ thống hiệu quả trước khi lực nén khí quyển vượt quá sức bền cấu trúc, từ đó tránh hư hỏng thiết bị không đáng có.

So Sánh Van chân không Và Van Xả Khí

Đây là hai thiết bị thường bị nhầm lẫn về chức năng trong ngành đường ống, dẫn đến việc lắp đặt sai và hệ thống hoạt động kém hiệu quả.

Van chân không (Negative Pressure/Vacuum Valve)

• Vấn đề xử lý: Chân không/Áp suất âm (Vacuum).

• Mục tiêu Delta-P: Delta-P cao ($P_{atm} \gg P_{sys}$).

• Hành động cốt lõi: Hút không khí vào.

• Kết quả: Cân bằng áp suất âm, chống móp bồn chứa.

Van Xả Khí (Air Release/Vent Valve)

• Vấn đề xử lý: Túi khí tích tụ (Entrapped air pockets) gây tắc nghẽn hoặc sụt áp.

• Mục tiêu Delta-P: Delta-P dương

• Hành động cốt lõi: Thoát khí dư ra ngoài.

• Kết quả: Thoát khí dư ra ngoài, giảm hiện tượng khí tích tụ, giảm hiện tượng "water hammer" (búa nước).

Khi nào nên dùng từng loại?

Dùng van chống áp âm tại các bồn chứa, điểm cao của đường ống và phía sau máy bơm nơi chân không dễ hình thành (ví dụ: tắt bơm hoặc xả CIP). Dùng van xả khí tại các vị trí túi khí tích tụ trên đường ống dẫn chất lỏng để duy trì dòng chảy liên tục và giảm tụt áp không mong muốn.

Insight chuyên gia: Nhiều người nhầm lẫn giữa Van chân không và van xả khí dẫn đến lắp đặt van xả khí ở vị trí cần van chân không, hoặc ngược lại. Hệ quả là van xả khí sẽ không mở ra khi xuất hiện chân không, khiến bồn chứa móp catastrophic.

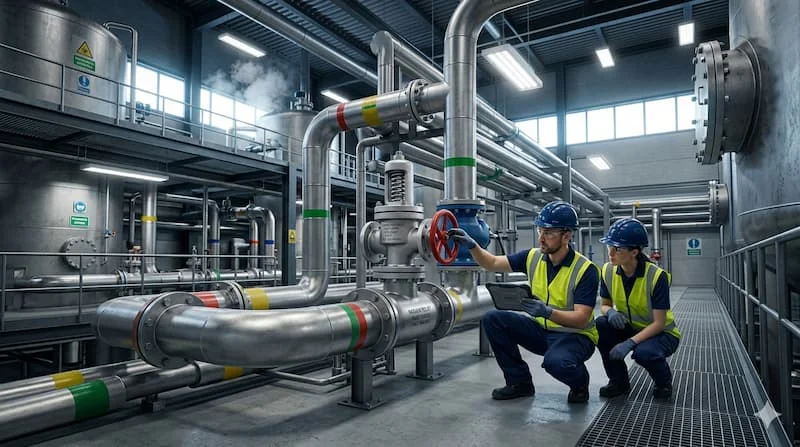

Van chân không Được Sử Dụng Trong Những Hệ Thống Nào?

Van áp âm là một phần bảo vệ Cascade bắt buộc trong các hệ thống kín đối mặt với rủi ro vacuum:

• Bồn chứa nước lớn: Cấp nước dân dụng, bồn chứa nước chữa cháy.

• Hệ thống chân không: Đường ống chân không vận chuyển nguyên liệu, nồi hơi chân không.

• Nhà máy thực phẩm, bia rượu: Bồn CIP (Clean-In-Place) trải qua chu kỳ nhiệt nóng-lạnh rapid.

• Nhà máy hóa chất: Bồn phản ứng, bồn chứa hóa chất trải qua thoát chất lỏng nhanh.

• Hệ thống xử lý nước.

Phân tích ứng dụng

Thiết bị đặc biệt quan trọng với hệ thống kín. Trong các bồn chứa Inox dày trong ngành thực phẩm, van chân không inox là lớp bảo vệ cuối cùng chống lại Delta-P trong chu kỳ CIP nóng-nguội. Nó giúp tăng độ an toàn vận hành, bảo vệ cấu trúc thiết bị và ngăn ngừa sự ngưng trệ sản xuất do hỏng hóc catastrophic.

Sai Lầm Thường Gặp Khi Sử Dụng Van Áp Âm

Lắp đặt và sử dụng sai van áp âm có thể dẫn đến hậu quả nghiêm trọng, Delta-P vượt ngưỡng catastrophic và gây hỏng hệ thống.

• Chọn sai kích thước: Van quá nhỏ so với thể tích bồn sẽ không hút đủ lượng khí cần thiết để cân bằng áp suất ngay lập tức, dẫn đến móp bồn chứa.

• Lắp sai vị trí: Lắp van quá xa vị trí hình thành vacuum sẽ tạo ra độ trễ mở van, cho Delta-P tới hạn Delta-P đạt được trước khi cân bằng xảy ra.

• Không kiểm tra định kỳ: Lò xo bị kẹt, lưới lọc bị nghẹt do bụi bẩn, gioăng bị lão hóa khiến van stuck (mở stuck hoặc đóng stuck).

• Dùng sai vật liệu cho môi trường hóa chất: Dùng van đồng cho môi trường hóa chất ăn mòn mạnh, làm van bị ăn mòn và stuck.

Hệ quả: Van không hoạt động đúng Cascade bảo vệ, Delta-P đạt tới hạn gây biến dạng Cascade, dẫn đến móp bồn chứa, hỏng đường ống và giảm tuổi thọ hệ thống seriously.

Hướng Dẫn Chọn Van Áp Âm Phù Hợp

Việc lựa chọn chính xác van chân không đòi hỏi sự cẩn thận và tuân thủ quy trình checklist Cascade chuyên nghiệp:

Checklist Lựa Chọn Chi Tiết

• Bước 1: Xác định điều kiện vận hành

  • Loại lưu chất: Có ăn mòn không? (Inox vs Gang/Đồng)

  • Áp suất hệ thống: PN10, PN16?

  • Delta-P kích hoạt tối đa an toàn Delta-P của bồn/ống? (Dựa trên Delta-P tới hạn tới hạn của thiết bị).

• Bước 2: Kiểm tra kích thước và kết nối

  • Kích thước đường ống: DN size, connection type (Flanged vs Threaded vs Clamp).

• Bước 3: Chọn vật liệu Thân van phù hợp

  • Gang: Nước sạch lớn.

  • Đồng: Nước nhỏ, boiler thấp.

  • Inox: Hóa chất, thực phẩm.

• Bước 4: Đánh giá môi trường hoạt động

  • Nhiệt độ tối đa: Gioăng chịu nhiệt?

  • Độ ẩm, Ăn mòn bên ngoài.

• Bước 5: Thương hiệu và Nhà cung cấp

  • Ưu tiên các thương hiệu uy tín, có chính sách bảo hành rõ ràng.

Cách Bảo Trì Van Áp Âm Đúng Cách

Để chiếc van của bạn vận hành như mới sau nhiều năm, hãy thực hiện bảo trì Cascade định kỳ:

1. Làm sạch lưới lọc cửa hút khí: Đảm bảo không nghẹt cửa hút khí. Vệ sinh lưới lọc khỏi bụi, côn trùng Cascade.

2. Kiểm tra lò xo định kỳ: Dùng mỏ lết hoặc cờ lê phù hợp, thao tác mở van thử xem lò xo có còn độ nhạy tốt, không kẹt.

3. Kiểm tra gioăng kín (Seal): Gioăng cao su có Delta-P, mòn Delta-P lão hóa Delta-P stuck, hãy thay gioăng khi cần để tránh stuck-closed Cascade.

4. Kiểm tra độ kín khít khi đóng: Mở van một chút, sau đó để van tự đóng lại. Kiểm tra rò rỉ khí môi trường ngược lại hệ thống khi van đóng bình thường.

Mẹo chuyên gia: Một hệ thống Cascade bảo vệ đường ống không bao giờ bỏ qua bước kiểm tra hoạt động van sau mỗi chu kỳ bảo trì hệ thống hoặc CIP nóng. Đây là thời điểm rủi ro vacuum là Cascade cao.

FAQ: Câu Hỏi Thường Gặp Về Van Áp Âm

Dưới đây là tổng hợp các câu hỏi mà nhà phân phối và đội ngũ kỹ thuật thường nhận được liên quan đến van chân không.

1. Van áp âm dùng để làm gì?

Dùng để cân bằng áp suất âm (chân không) trong bồn chứa hoặc đường ống bằng cách đưa không khí môi trường vào, từ đó chống móp bồn chứa và collaspe ống do lực nén khí quyển.

2. Van áp âm có khác van xả khí không?

Hoàn toàn khác. Van áp âm hút không khí vào Cascade khi có Delta-P Delta-P Delta-P (vacuum), còn van xả khí thoát khí dư ra ngoài Cascade khi có Delta-P Delta-P Delta-P dương (air accumulation).

3. Khi nào cần lắp van áp âm?

Cần lắp ở các bồn chứa kín chịu chu kỳ nhiệt Cascade (ví dụ: bồn CIP, nồi hơi), điểm cao của đường ống, và phía sau máy bơm nơi chân không dễ hình thành (ví dụ: khi bơm tắt hoặc CIP drains) Delta-P.

4. Nên chọn Van chân không hay đồng?

Chọn Inox (316L/304) cho công nghiệp hóa chất, thực phẩm, chịu nhiệt cao. Chọn đồng cho hệ thống nước dân dụng hoặc lò hơi quy mô nhỏ nơi không có yêu cầu ăn mòn cao.

5. Bao lâu nên bảo trì van áp âm?

Nên kiểm tra định kỳ 3 - 6 tháng một lần. Thao tác làm sạch lưới lọc và kiểm tra lò xo nhạy, gioăng kín.

KẾT LUẬN

Tóm lại, van áp âm là một thiết bị then chốt trong hệ thống đường ống, mang lại giải pháp đóng mở dòng lưu chất tối ưu ở kích thước phổ biến 2 inch. Với những ưu điểm vượt trội như độ bền cao, khả năng chịu áp lực và nhiệt độ tầm trung đến lớn, và quan trọng nhất là thiết kế ít cản dòng chảy giúp hệ thống hoạt động ổn định mà gần như không bị tụt áp đáng kể. Việc lắp đặt và dễ bảo trì cũng là điểm cộng lớn của dòng van cổng nàY.

Hiểu rõ nguyên lý, các sai lầm cần tránh và tuân thủ quy trình lựa chọn dựa trên thông số kỹ thuật sẽ giúp bạn chọn được chiếc gate valve DN50 phù hợp nhất, góp phần vào việc vận hành bền bỉ và hiệu quả của toàn bộ hệ thống công trình van áp âm.
