Hướng Dẫn Thiết Kế Nồi Hơi Công Nghiệp Đúng Chuẩn: Tối Ưu Hiệu Suất Và An Toàn

Trong bối cảnh công nghiệp hóa hiện đại, năng lượng nhiệt đóng vai trò cốt lõi trong quy trình sản xuất của hàng ngàn nhà máy. Nồi hơi (boiler) chính là trái tim của hệ thống cung cấp nhiệt này. Tuy nhiên, một thực tế đáng lo ngại là nhiều doanh nghiệp hiện nay đang phải đối mặt với tình trạng hao hụt nhiên liệu trầm trọng, áp suất hơi không ổn định và hệ thống xuống cấp nhanh chóng chỉ sau vài năm vận hành. Nguyên nhân gốc rễ thường không nằm ở khâu vận hành, mà xuất phát ngay từ khâu thiết kế nồi hơi không phù hợp với nhu cầu thực tế.

Xem thêm: van điều áp…

Việc sở hữu một bản thiết kế boiler đúng chuẩn chuyên ngành không chỉ là yêu cầu kỹ thuật bắt buộc mà còn là giải pháp kinh tế dài hạn. Nó giúp doanh nghiệp tối ưu hóa hiệu suất năng lượng, tiết kiệm đáng kể chi phí nhiên liệu hàng năm và trên hết là đảm bảo an toàn tuyệt đối cho người lao động cũng như toàn bộ nhà máy. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu từ các chuyên gia hàng đầu về quy trình và tiêu chuẩn boiler công nghiệp công nghiệp hiện nay.

Thiết Kế Nồi Hơi Là Gì?

Để bắt đầu, chúng ta cần hiểu rõ bản chất của quá trình này. Thiết kế nồi hơi là quá trình xây dựng và tính toán hệ thống tạo hơi nước nhằm đáp ứng nhu cầu nhiệt, áp suất và lưu lượng cho hoạt động công nghiệp. Đây không đơn thuần là việc vẽ ra một bản vẽ cơ khí, mà là một tập hợp phức tạp các tính toán nhiệt động lực học, thủy lực, cơ học vật liệu và điều khiển tự động.

Một hệ thống nồi hơi hoàn chỉnh được thiết kế đúng chuẩn bắt buộc phải bao gồm các thành phần chính sau vận hành nhịp nhàng với nhau:

• Buồng đốt (Furnace): Nơi diễn ra quá trình cháy nhiên liệu để giải phóng nhiệt năng.

• Hệ thống ống sinh hơi (Heating Surface): Nơi tiếp nhận nhiệt lượng và thực hiện quá trình trao đổi nhiệt để biến nước thành hơi.

• Hệ thống cấp nước và xử lý nước: Đảm bảo nước cấp đạt chuẩn, tránh đóng cặn và ăn mòn.

• Hệ thống điều khiển và an toàn: Đảm bảo nồi hơi vận hành ổn định trong phạm vi thông số thiết kế.

Nguyên Lý Hoạt Động Của Nồi Hơi

Hiểu rõ nguyên lý hoạt động là tiền đề để nhận diện một bản thiết kế tối ưu. Về cơ bản, nồi hơi hoạt động dựa trên quy trình: Đốt cháy nhiên liệu. Tạo nhiệt. Truyền nhiệt cho nước. Sinh hơi áp suất cao. Nhiệt lượng tỏa ra từ quá trình cháy được truyền cho nước cấp thông qua bề mặt trao đổi nhiệt (vách buồng đốt, vách ống). Nước nhận nhiệt sẽ sôi và bốc hơi, tích tụ áp suất trong bao hơi trước khi được dẫn đến các thiết bị sử dụng nhiệt qua hệ thống đường ống.

Tại sao khâu thiết kế lại quyết định hiệu suất năng lượng? Một bản boiler công nghiệp công nghiệp tối ưu sẽ tính toán chính xác diện tích bề mặt trao đổi nhiệt, hướng đi của khí nóng và tốc độ tuần hoàn của nước. Điều này giúp giảm thiểu tối đa tình trạng thất thoát nhiệt qua khói thải hoặc vỏ lò, tăng hiệu suất trao đổi nhiệt lên mức tối đa, từ đó tiết kiệm nhiên liệu trực tiếp cho doanh nghiệp.

Các Loại Nồi Hơi Phổ Biến Hiện Nay

Tùy thuộc vào nhu cầu sử dụng, công suất và loại nhiên liệu sẵn có, các kỹ sư sẽ tư vấn loại nồi hơi phù hợp nhất. Dưới đây là phân tích chuyên sâu các dòng nồi hơi phổ biến hiện nay:

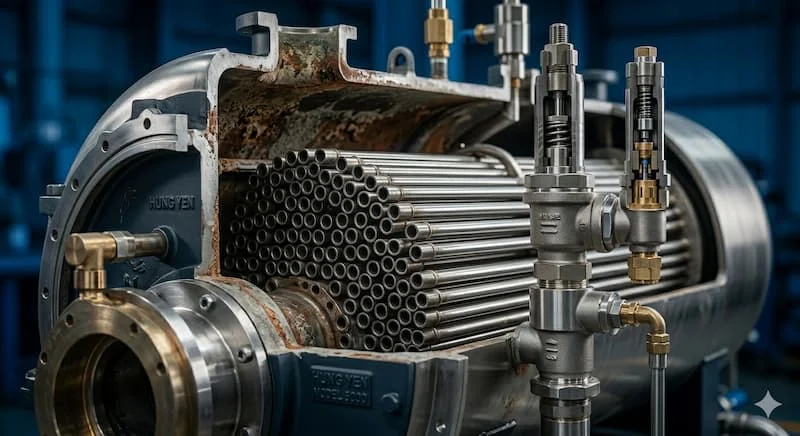

1. Nồi hơi ống lửa (Fire Tube Boiler)

Đây là loại nồi hơi có kết cấu đơn giản nhất, trong đó khói nóng đi trong ống và nước bao phủ bên ngoài ống. Dòng này thường có chi phí đầu tư ban đầu thấp, dễ vận hành và bảo trì. Tuy nhiên, nó bị giới hạn về công suất và áp suất làm việc (thường dưới 20 tấn/h và 16 bar). Do đó, nó phù hợp nhất cho các nhà máy quy mô nhỏ và vừa.

2. Nồi hơi ống nước (Water Tube Boiler)

Ngược lại với ống lửa, nước sẽ đi trong các ống và được đun nóng bởi khói nóng bao phủ bên ngoài. Thiết kế này cho phép nồi hơi ống nước đạt hiệu suất rất cao, sản xuất hơi có áp suất và nhiệt độ cực lớn. Dòng này là lựa chọn bắt buộc cho các ngành công nghiệp nặng, nhà máy nhiệt điện hoặc các cơ sở sản xuất cần lưu lượng hơi khổng lồ và ổn định.

3. Nồi hơi tầng sôi (Fluidized Bed Boiler)

Đây là công nghệ tiên tiến, đốt nhiên liệu (than, biomass) trên một lớp hạt rắn (cát, tro) được "lơ lửng" bởi dòng không khí mạnh. Ưu điểm nổi bật nhất là khả năng đốt đa nhiên liệu, kể cả nhiên liệu chất lượng thấp, với hiệu suất cao và giảm thiểu đáng kể khí thải ô nhiễm. Thiết kế nồi hơi công nghiệp tầng sôi đang là xu hướng tại các nhà máy lớn nhằm tối ưu chi phí nhiên liệu.

4. Nồi hơi điện (Electric Boiler)

Loại này sử dụng điện năng để sinh hơi, hoàn toàn không phát thải khí thải ra môi trường tại nơi sử dụng. Kết cấu cực kỳ gọn nhẹ, vận hành hoàn toàn tự động và yên tĩnh. Mặc dù chi phí vận hành có thể cao hơn tùy giá điện, nồi hơi điện đặc biệt phù hợp cho các môi trường yêu cầu độ sạch tuyệt đối như thực phẩm, dược phẩm hoặc y tế quy mô nhỏ.

Bảng So Sánh Các Loại Nồi Hơi

Thông Số Kỹ Thuật Quan Trọng Khi Thiết Kế Nồi Hơi

Để bản bản thiết kế boiler thực sự khả thi và hiệu quả, các kỹ sư cần xác định chính xác các thông số kỹ thuật cốt lõi sau ngay từ giai đoạn khảo sát:

• Công suất hơi (Steam Capacity): Lượng hơi nước nồi hơi sản xuất được trong một đơn vị thời gian (tấn/giờ hoặc kg/giờ).

• Áp suất làm việc (Working Pressure): Áp suất hơi cần thiết tại đầu ra của nồi hơi để đáp ứng nhu cầu của thiết bị sử dụng (bar hoặc.

• Nhiệt độ hơi (Steam Temperature): Hơi bão hòa hay hơi quá nhiệt, tùy thuộc vào công nghệ sản xuất.

• Hiệu suất nhiệt (Thermal Efficiency): Tỷ lệ giữa nhiệt lượng hữu ích và nhiệt lượng toàn phần của nhiên liệu đốt.

• Loại nhiên liệu sử dụng: Khả năng đáp ứng và chi phí của Than, Dầu, Gas, Biomass (trấu, củi, mùn cưa) tại địa phương.

Giải thích: Tại sao cần tính đúng công suất? Việc tính toán thừa hoặc thiếu công suất hơi đều gây hậu quả tiêu cực. Thiết kế công suất quá lớn so với nhu cầu thực tế gây lãng phí nhiên liệu vận hành ở tải thấp và tăng chi phí đầu tư. Ngược lại, thiếu công suất sẽ không đảm bảo đủ hơi cho sản xuất, làm gián đoạn quy trình. Tính đúng công suất giúp tối ưu chi phí và tăng tuổi thọ thiết bị nhờ vận hành đúng dải tải thiết kế.

Xem thêm: Van điều chỉnh…

Tiêu Chuẩn Thiết Kế Nồi Hơi Công Nghiệp

Nồi hơi là thiết bị áp lực có nguy cơ cháy nổ cao, do đó, quá trình thiết kế bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc gia và quốc tế.

• Tiêu chuẩn ASME (American Society of Mechanical Engineers): Bộ tiêu chuẩn khắt khe và phổ biến nhất thế giới về nồi hơi và thiết bị áp lực.

• TCVN (Tiêu chuẩn Việt Nam): Các quy định quốc gia về thiết kế, chế tạo, lắp đặt và vận hành thiết bị áp lực (như TCVN 7704:2007, TCVN 6413:1998).

• Tiêu chuẩn an toàn cháy nổ: Các quy định về hệ thống buồng đốt, đường ống dẫn nhiên liệu khí/dầu.

• Yêu cầu kiểm định: Mọi bản thiết kế phải được cơ quan có thẩm quyền thẩm định và cấp phép trước khi chế tạo.

Phân tích: Vì sao doanh nghiệp bắt buộc phải tuân thủ các tiêu chuẩn này? Việc tuân thủ tiêu chuẩn thiết kế không chỉ liên quan đến vấn đề ăn toàn vận hành - tránh các sự cố nổ lò thảm khốc, mà còn là yâu cầu pháp lý bắt buộc. Một hệ thống không đạt chuẩn sẽ không được cấp phép vận hành.Insight: Hiện nay, nhiều doanh nghiệp nhỏ thường bỏ qua các tiêu chuẩn thiết kế bài bản để giảm chi phí đầu tư ban đầu. Điều này vô tình làm tăng rủi ro vận hành dài hạn, gây hư hỏng thiết bị và có thể dẫn đến hậu quả pháp lý nghiêm trọng nếu sự cố xảy ra.

So Sánh Nồi Hơi Đốt Than Và Nồi Hơi Đốt Gas

Sự lựa chọn giữa nhiên liệu than và gas là một bài toán kinh tế và môi trường quan trọng trong boiler công nghiệp.

• Nồi hơi đốt than: Có ưu điểm lớn nhất là chi phí nhiên liệu than (nhất là than nội địa) thường thấp hơn so với gas, giúp giảm chi phí vận hành đáng kể. Tuy nhiên, hệ thống đốt than phức tạp hơn (cần hệ thống cấp than, thải xỉ), chiếm diện tích lớn và phát thải khí thải ($SO_x, dust$) cao hơn, cần hệ thống xử lý khí thải đắt tiền.

• Nồi hơi đốt gas (CNG/LPG): Được đánh giá là giải pháp sạch, khí thải phát thải rất thấp, thân thiện với môi trường. Hệ thống đốt gas đơn giản, gọn nhẹ, dễ dàng điều khiển tự động và ổn định áp suất cực tốt. Tuy nhiên, chi phí đầu tư ban đầu cho hệ thống cấp gas và chi phí nhiên liệu gas thường cao hơn than.

Phân tích: Khi nào nên chọn từng loại? Doanh nghiệp nên chọn nồi hơi đốt than khi ưu tiên hàng đầu là tối ưu chi phí vận hành dài hạn và có mặt bằng rộng rộng, xa khu dân cư. Ngược lại, nên chọn nồi hơi đốt gas khi yêu cầu vệ sinh môi trường khắt khe (khu công nghiệp sạch, nhà máy thực phẩm), diện tích mặt bằng hạn chế và cần hệ thống vận hành tự động hóa cao.

Thiết Kế Nồi Hơi Được Ứng Dụng Trong Những Ngành Nào?

Nồi hơi là thiết bị không thể thiếu trong cấu trúc hạ tầng năng lượng của hầu hết các ngành công nghiệp chế biến và sản xuất.

• Nhà máy thực phẩm & Đồ uống: Sử dụng hơi để tiệt trùng, thanh trùng, nấu, cô đặc, sấy khô sản phẩm. Yêu cầu hơi sạch bão hòa.

• Ngành dệt may & Nhuộm: Hơi nước dùng để sấy khô vải, gia nhiệt các bể nhuộm, ổn định định hình sợi. Cần lưu lượng hơi lớn.

• Ngành hóa chất & Dược phẩm: Gia nhiệt các phản ứng hóa học, sấy khô nguyên liệu, chưng cất. Yêu cầu áp suất và nhiệt độ hơi ổn định cao.

• Chế biến gỗ & Sản xuất giấy: Sấy gỗ, gia nhiệt lô sấy giấy, ép ván gỗ. Cần công suất và áp suất lớn.

Phân tích: Mỗi ngành công nghiệp có quy trình công nghệ riêng, do đó yêu cầu về áp suất hơi, chất lượng hơi (hơi khô, hơi quá nhiệt) và lưu lượng cũng hoàn toàn khác nhau. Điều này đòi hỏi quá trình thiết kế boiler phải được cá nhân hóa sâu sắc theo từng đơn hàng thực tế.

Sai Lầm Thường Gặp Khi Thiết Kế Nồi Hơi

Dựa trên kinh nghiệm thực tế, các chuyên gia đã tổng hợp những sai lầm kinh điển trong khâu thiết kế nồi hơi khiến doanh nghiệp chịu thiệt hại lớn:

1. Chọn sai công suất: Như đã phân tích, thừa hay thiếu công suất đều gây lãng phí nhiên liệu và giảm tuổi thọ thiết bị.

2. Thiếu hệ thống xử lý nước bài bản: Nước cứng gây đóng cặn trên bề mặt ống sinh hơi, giảm hiệu suất truyền nhiệt nghiêm trọng và gây nguy cơ nổ ống do quá nhiệt.

3. Bố trí đường ống hơi không hợp lý: Đường ống quá dài, thiếu bẫy hơi, cách nhiệt kém gây thất thoát nhiệt lớn và sụt áp trên đường ống.

4. Thiếu thiết bị an toàn: Bỏ qua các van an toàn, cảm biến áp suất, cảm biến mực nước chất lượng cao để tiết kiệm chi phí.

5. Không tính khả năng mở rộng: Thiết kế hệ thống boiler quá "vừa vặn", không thể nâng cấp công suất khi nhà máy có nhu cầu mở rộng sản xuất.

Hệ quả: Những sai lầm này dẫn đến tình trạng hao nhiên liệu trầm trọng, giảm hiệu suất sinh hơi, làm gián đoạn sản xuất và tăng nguy cơ xảy ra sự cố cháy nổ lò hơi.

Checklist Thiết Kế Nồi Hơi Hiệu Quả

Để đảm bảo dự án thiết kế nồi hơi của bạn thành công, hãy tham khảo checklist chuyên gia dưới đây:

• Xác định chính xác nhu cầu hơi: Lưu lượng, áp suất, nhiệt độ cần thiết cho từng thiết bị sử dụng hơi.

• Chọn nhiên liệu đốt phù hợp: Dựa trên nguồn cung địa phương, chi phí và quy định môi trường.

• Tính toán công suất tối ưu: Bao gồm cả hệ số dự phòng và khả năng mở rộng tương lai.

• Chọn vật liệu chịu nhiệt, chịu áp: Sử dụng thép chuyên dụng chất lượng cao (thép tấm, thép ống áp lực).

• Thiết kế hệ thống an toàn đa tầng: Van an toàn, cảm biến mực nước, cảm biến áp suất, khóa liên động buồng đốt.

• Tối ưu tiết kiệm năng lượng: Tích hợp bộ sấy không khí, bộ hâm nước cấp (Economizer) để tận dụng nhiệt khói thải.

Lưu Ý Khi Vận Hành Và Bảo Trì Nồi Hơi

Một bản thiết kế hoàn hảo cũng sẽ xuống cấp nếu không được vận hành và bảo trì đúng cách. Các doanh nghiệp cần lưu ý:

• Kiểm tra áp suất định kỳ: Đảm bảo hệ thống điều khiển và van an toàn hoạt động chính xác ở áp suất thiết kế.

• Vệ sinh cáu cặn buồng đốt và đường ống: Duy trì khả năng trao đổi nhiệt tốt nhất.

• Kiểm tra van an toàn: Đảm bảo van không bị kẹt và mở đúng áp suất quy định.

• Bảo trì đầu đốt (Burner): Vệ sinh, cân chỉnh tỷ lệ gió/nhiên liệu để đạt hiệu quả cháy tối ưu.

Mẹo: Việc đầu tư vận hành một hệ thống xử lý nước nước bài bản ngay từ đầu là cách hiệu quả nhất để ngăn ngừa đóng cặn, tăng hiệu suất và kéo dài tuổi thọ cho trái tim boiler của bạn. [Internal link: Tìm hiểu thêm về Hệ thống xử lý nước nồi hơi].

Xem thêm: Van hơi…

FAQ: Câu Hỏi Thường Gặp Về Thiết Kế Nồi Hơi

1. Thiết kế nồi hơi cần tuân theo tiêu chuẩn nào?

Tại Việt Nam, bắt buộc phải tuân thủ TCVN về áp lực và TCVN về an toàn cháy nổ. Để đạt chất lượng quốc tế, các doanh nghiệp thường áp dụng thêm tiêu chuẩn ASME.

2. Nên chọn nồi hơi đốt than hay gas?

Lựa chọn này phụ thuộc vào 3 yếu tố: Giá nhiên liệu địa phương (than rẻ hơn gas), diện tích mặt bằng (gas gọn hơn than) và yêu cầu môi trường (gas sạch hơn than).

3. Công suất nồi hơi tính như thế nào?

Công suất nồi hơi được tính bằng tổng lưu lượng hơi cần thiết của tất cả thiết bị sử dụng hơi, cộng thêm hệ số tổn thất trên đường ống và hệ số dự phòng (thường khoảng 1.1 - 1.2).

4. Bao lâu nên bảo trì nồi hơi một lần?

Bảo trì định kỳ thường được thực hiện 3-6 tháng/lần. Kiểm định an toàn bắt buộc theo quy định nhà nước (thường là 1-2 năm/lần tùy loại).

5. Thiết kế nồi hơi có bắt buộc kiểm định không?

Có. Mọi bản thiết kế nồi hơi phải được cơ quan có thẩm quyền về an toàn thiết bị áp lực thẩm định và cấp phép trước khi chế tạo.

Giải Pháp Thiết Kế Nồi Hơi Tối Ưu Cho Nhà Máy

Tóm lại, việc sở hữu một bản thiết kế nồi hơi đúng chuẩn chuyên ngành không chỉ là yêu cầu kỹ thuật mà còn là giải pháp kinh tế dài hạn cho doanh nghiệp. Nó giúp tăng hiệu suất sinh hơi tối đa, tiết kiệm đáng kể chi phí nhiên liệu, đảm bảo an toàn tuyệt đối và giảm chi phí vận hành, bảo trì về lâu dài. Thiết kế đúng ngay từ đầu giúp hệ thống hoạt động bền vững và đáng tin cậy.

Chúng tôi hiểu rằng mỗi nhà máy có nhu cầu năng lượng nhiệt riêng biệt. Việc đầu tư hệ thống boiler là một quyết định quan trọng, đòi hỏi sự tư vấn từ các chuyên gia thực sự có chiều sâu. Đừng để những sai lầm trong khâu thiết kế làm ảnh hưởng đến hiệu quả kinh doanh của bạn thiết kế nồi hơi.
