Cùm Omega 60: Giải Pháp Cố Định Đường Ống Tối Ưu Cho Hệ Thống M&E

Trong các hệ thống cơ điện (M&E) hiện đại, việc duy trì sự ổn định của mạng lưới đường ống là yếu tố sống còn để đảm bảo hệ thống vận hành bền bỉ. Thực tế tại nhiều công trình, việc không chú trọng đến công tác giá đỡ đã dẫn đến hiện tượng đường ống bị rung động mạnh, lỏng lẻo mối nối, gây rò rỉ và làm suy giảm tuổi thọ thiết bị nghiêm trọng. Các loại giá đỡ tạm bợ hoặc kém chất lượng không chỉ gây mất thẩm mỹ mà còn tiềm ẩn nguy cơ mất an toàn lao động. Cùm omega 60 (hay còn gọi là cùm treo ống omega) đã và đang trở thành giải pháp tiêu chuẩn, giúp cố định đường ống chắc chắn, giảm rung chấn và tăng cường độ ổn định cho mọi hệ thống từ dân dụng đến công nghiệp.

Việc ứng dụng Cùm omega inox đúng cách không chỉ đơn thuần là treo một đường ống, mà là bảo vệ giá trị đầu tư cho cả hệ thống vận hành bên trong. Bài viết này sẽ giúp bạn hiểu rõ tại sao đây là lựa chọn hàng đầu của các kỹ sư chuyên nghiệp.

Cùm omega inox Là Gì?

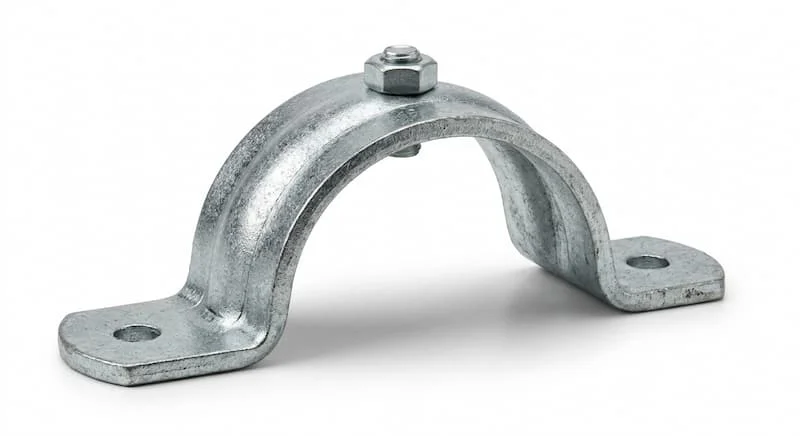

Cùm omega inox là phụ kiện cơ điện dùng để cố định và treo đường ống, giúp hệ thống vận hành ổn định và an toàn hơn. Đúng như tên gọi, thiết kế của nó mô phỏng hình chữ Omega (Ω), cho phép ôm sát bề mặt đường ống hoặc máng cáp, tạo sự liên kết chặt chẽ giữa ống và bề mặt cần treo (như trần bê tông hoặc dầm thép).

Kích thước "60" của cùm được tính toán chính xác để tương thích với các tiêu chuẩn ống phổ biến trên thị trường hiện nay. Với thiết kế tối giản nhưng hiệu quả, đây là phụ kiện không thể thiếu trong danh mục vật tư của bất kỳ đơn vị thi công đường ống chuyên nghiệp nào, đóng vai trò là "chiếc giá đỡ" vững chãi cho mọi dòng lưu chất trong công trình.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cùm omega inox

Để hiểu rõ độ bền của loại cùm này, chúng ta cần phân tích sâu vào cấu trúc cơ khí của nó.

Cấu tạo chính

Một bộ Cùm omega inox tiêu chuẩn bao gồm các bộ phận:

• Thân cùm: Được làm từ thép hoặc inox, uốn định hình theo dạng omega để ôm trọn đường ống.

• Tai bắt bulong: Hai đầu cùm có thiết kế tai với lỗ xỏ để cố định vào thanh ren hoặc trực tiếp vào bề mặt bằng bulong.

• Lớp mạ/bề mặt: Thường được mạ kẽm điện phân hoặc mạ kẽm nhúng nóng nhằm tăng cường khả năng chống oxy hóa.

Nguyên lý hoạt động

Nguyên lý của cùm treo ống omega dựa trên việc siết chặt cơ học. Khi hai đầu tai cùm được kết nối qua bulong, thân cùm sẽ ôm chặt lấy đường ống, tạo ra ma sát lớn giúp ngăn chặn sự dịch chuyển dọc trục và ngang của ống.

Tại sao thiết kế này lại quan trọng? Nhờ khả năng ôm sát, nó hạn chế rung động lan truyền từ máy bơm hoặc lưu chất bên trong ống ra ngoài kết cấu công trình. Đồng thời, nó phân bổ đều áp lực lên toàn bộ thân ống thay vì tập trung tại một điểm, giúp giảm áp lực lên hệ thống treo và kéo dài tuổi thọ cho đường ống.

Các Loại Cùm Omega 60 Phổ Biến Hiện Nay

Tùy vào môi trường lắp đặt và yêu cầu khắt khe của dự án, thị trường cung cấp nhiều loại vật liệu khác nhau:

1. Cùm omega mạ kẽm

Đây là dòng phổ biến nhất với giá thành tốt, khả năng chống gỉ cơ bản. Phù hợp cho các công trình dân dụng, nhà xưởng khô ráo.

2. Cùm omega inox

Sử dụng thép không gỉ (Inox 201 hoặc 304), mang lại khả năng chống ăn mòn cực cao. Đây là "cứu cánh" cho các nhà máy hóa chất, thực phẩm hoặc các khu vực có độ ẩm cao, gần biển.

3. Cùm omega có đệm cao su

Điểm khác biệt nằm ở lớp đệm cao su EPDM bên trong vòng cung cùm. Lớp này giúp giảm rung hiệu quả, triệt tiêu tiếng ồn trong hệ thống HVAC và bảo vệ bề mặt ống không bị trầy xước.

Thông Số Kỹ Thuật Quan Trọng Của Cùm omega inox

Việc lựa chọn sai thông số không chỉ ảnh hưởng đến tiến độ thi công mà còn là rủi ro tiềm tàng trong vận hành:

• Kích thước: DN50 (phù hợp với kích thước ống 60mm).

• Độ dày: Thường dao động từ 1mm đến 3mm tùy vào yêu cầu tải trọng.

• Tải trọng chịu lực: Khả năng chịu tải là thông số cốt lõi để đảm bảo hệ thống không bị võng.

• Vật liệu: Thép carbon (mạ kẽm), Inox 201, 304.

Tại sao cần chọn đúng tải trọng? Nếu chọn cùm có độ dày và tải trọng thấp hơn yêu cầu, hệ thống sẽ nhanh chóng bị biến dạng, dẫn đến hiện tượng võng đường ống, gây đọng nước hoặc hỏng khớp nối. Một lựa chọn chính xác sẽ giúp đảm bảo an toàn lâu dài và hạn chế tối đa các chi phí sửa chữa không đáng có.

Ứng Dụng Thực Tế Của Cùm omega inox

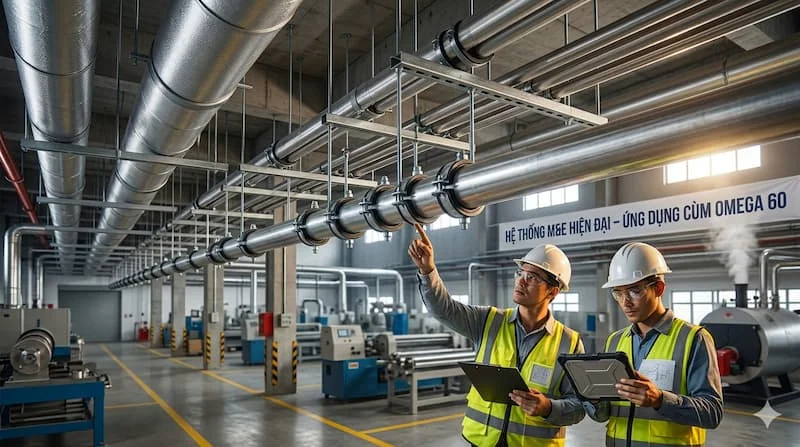

Cùm omega 60 là giải pháp "đa năng" trong hệ thống M&E nhờ khả năng thích nghi cao:

• Hệ thống HVAC: Treo ống gió, ống dẫn môi chất lạnh.

• Đường ống cấp thoát nước: Cố định ống dẫn nước sạch, nước thải trong các tòa nhà.

• Hệ thống PCCC: Cố định đường ống cứu hỏa, đảm bảo chịu được áp lực cao khi vận hành.

• Hệ thống máng cáp: Hỗ trợ đỡ các tuyến cáp điện công nghiệp.

Việc sử dụng đúng cùm giúp quá trình thi công trở nên nhanh chóng, đồng thời tạo ra một hệ thống đường ống gọn gàng, chuyên nghiệp, dễ dàng kiểm tra và bảo dưỡng sau này.

Sai Lầm Thường Gặp Khi Sử Dụng Cùm omega inox

Dù là phụ kiện đơn giản, nhưng nếu bỏ qua các nguyên tắc kỹ thuật, bạn sẽ đối mặt với nhiều hậu quả:

• Chọn sai kích thước: Ống lỏng lẻo trong cùm hoặc không thể siết bulong.

• Dùng vật liệu sai môi trường: Sử dụng cùm mạ kẽm trong môi trường axit sẽ dẫn đến mục gãy cùm chỉ sau thời gian ngắn.

• Siết quá chặt: Gây biến dạng ống (đặc biệt là ống nhựa hoặc ống inox thành mỏng).

• Khoảng cách treo không hợp lý: Treo quá xa làm đường ống võng, tạo áp lực khủng khiếp lên các cùm đơn lẻ.

Hệ quả: Rung lắc khó chịu, gãy giá đỡ, thậm chí sập hệ thống ống, gây gián đoạn sản xuất và tốn kém chi phí thay thế.

Hướng Dẫn/Checklist Chọn Cùm omega inox Phù Hợp

Trước khi mua hàng, hãy đảm bảo bạn đã kiểm tra qua các bước sau:

1. Xác định đường kính ống: Phải đảm bảo cùm ôm vừa khít ống 60mm.

2. Kiểm tra tải trọng: Tính toán trọng lượng ống khi chứa đầy lưu chất.

3. Chọn vật liệu: Dựa vào môi trường lắp đặt (trong nhà/ngoài trời, ăn mòn hay không).

4. Đánh giá điều kiện lắp đặt: Bề mặt treo là bê tông hay thép để chọn loại vít nở hoặc kẹp xà gồ phù hợp.

Lưu ý lắp đặt: Luôn đo đúng khoảng cách giữa các điểm treo theo tiêu chuẩn kỹ thuật. Kiểm tra lực siết bulong vừa đủ. Nếu hệ thống có độ rung cao (như ống dẫn khí nén), hãy ưu tiên dùng thêm đệm cao su để triệt tiêu năng lượng rung động.

FAQ: Câu Hỏi Thường Gặp Về Cùm omega inox

1. Cùm omega inox dùng cho ống kích thước bao nhiêu?

Cùm omega inox được thiết kế dành riêng cho các loại đường ống có đường kính ngoài khoảng 60mm (tương đương với ống phi 60).

2. Nên chọn cùm omega inox hay mạ kẽm?

Nếu lắp trong nhà, môi trường khô ráo, mạ kẽm là lựa chọn kinh tế. Nếu lắp ngoài trời, nơi có độ ẩm cao hoặc nhà máy hóa chất, inox 304 là lựa chọn bắt buộc.

3. Cùm omega có chịu rung tốt không?

Bản thân cùm omega là phụ kiện cố định. Để tăng khả năng chịu rung, bạn nên kết hợp thêm đệm cao su giảm chấn bên trong cùm.

4. Khoảng cách lắp cùm bao nhiêu là hợp lý?

Khoảng cách phụ thuộc vào trọng lượng ống. Thông thường với ống DN50, khoảng cách treo tiêu chuẩn dao động từ 1.5m đến 2.5m/điểm treo.

5. Cùm omega 60 có dùng cho hệ HVAC không?

Có, rất phổ biến. Tuy nhiên, trong hệ HVAC nên ưu tiên loại có đệm cao su để hạn chế truyền âm và rung động.

Giải Pháp Cố Định Đường Ống Hiệu Quả Với Cùm omega inox

Việc đầu tư vào các phụ kiện nhỏ như cùm omega 60 là bước đi thông minh để xây dựng một hệ thống M&E an toàn, chuyên nghiệp. Với ưu điểm là sự chắc chắn, khả năng giảm rung tuyệt vời và tính linh hoạt trong thi công, đây chính là "chìa khóa" giúp hệ thống đường ống của bạn vận hành êm ái, bền bỉ cùng thời gian cùm omega 60.
