Gia Công Chỏm Cầu: Giải Pháp Kỹ Thuật Chính Xác Cho Thiết Bị Áp Lực Công Nghiệp

Trong thế giới của ngành công nghiệp chế tạo cơ khí, đặc biệt là trong các lĩnh vực yêu cầu khắt khe về an toàn như chế tạo bồn áp lực, thiết bị hóa chất, năng lượng nguyên tử hay công nghiệp hàng hải, các chi tiết dạng cong – cụ thể là gia công chỏm cầu – đóng vai trò cực kỳ quan trọng. Không chỉ đơn thuần là những chi tiết bao che, chỏm cầu chính là "trái tim" chịu lực, nơi phân bố ứng suất và đảm bảo sự toàn vẹn của cấu trúc kín.

Tuy nhiên, đây cũng được coi là "bài toán khó" đối với nhiều xưởng cơ khí bởi yêu cầu cực cao về độ chính xác hình học, bề mặt cong phức tạp và những tiêu chuẩn kiểm định nghiêm ngặt. Thực tế, không ít doanh nghiệp đã phải "trả giá đắt" khi đặt hàng gia công tại các cơ sở thiếu kinh nghiệm, dẫn đến tình trạng sai số hình học, bề mặt gồ ghề, hoặc nghiêm trọng hơn là không đảm bảo độ chịu áp lực theo thiết kế. Những hệ lụy này không chỉ dừng lại ở việc làm gián đoạn dây chuyền sản xuất mà còn tiềm ẩn rủi ro cháy nổ, tai nạn lao động trong vận hành thiết bị.

Bài viết này sẽ là cẩm nang chuyên sâu, giúp bạn hiểu rõ bản chất, quy trình và những lưu ý "sống còn" khi lựa chọn đơn vị cung cấp dịch vụ gia công chỏm cầu CNC chất lượng cao.

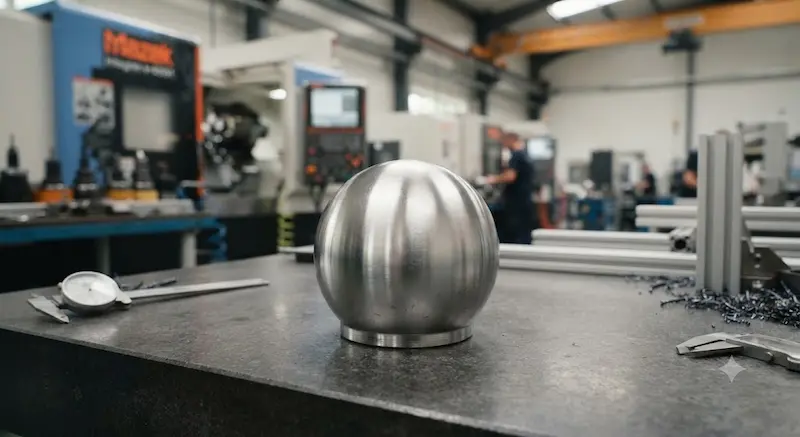

Gia công chỏm cầu là gì? Bản chất của một chi tiết kỹ thuật

Định nghĩa chuyên môn

Gia công chỏm cầu là quá trình gia công cơ khí nhằm tạo ra các chi tiết có hình dạng hình học là một phần của hình cầu (spherical cap). Trong thực tế sản xuất, chỏm cầu thường được ứng dụng làm nắp đậy, đáy bồn chứa, bộ phận nắp chụp trong các thiết bị chịu áp lực cao như bình khí nén, bình chứa hóa chất lỏng, lò phản ứng trong các nhà máy lọc dầu hay nồi hơi công nghiệp.

Các loại vật liệu thường gặp

Để đáp ứng điều kiện làm việc khắc nghiệt (áp suất cao, môi trường ăn mòn, nhiệt độ biến thiên), việc lựa chọn vật liệu trong gia công nắp chỏm cầu là bước tiên quyết:

• Thép Carbon (CT3, SS400, A516): Đây là nhóm vật liệu phổ biến nhất cho các bồn chứa công nghiệp thông thường nhờ giá thành hợp lý và khả năng chịu lực tốt.

• Inox (304, 316, 316L): Đặc biệt quan trọng trong ngành thực phẩm, y tế và hóa chất nhờ khả năng chống oxy hóa, chống gỉ sét và độ bền bề mặt cao.

• Hợp kim nhôm: Thường thấy trong các thiết bị hàng hải hoặc công nghiệp đòi hỏi trọng lượng nhẹ nhưng vẫn cần độ bền cấu trúc.

• Vật liệu hợp kim đặc biệt (Titan, Hastelloy): Dành riêng cho các thiết bị chịu nhiệt hoặc chịu hóa chất cực mạnh trong ngành dầu khí và năng lượng.

Nguyên lý và Công nghệ gia công chỏm cầu hiện đại

Để đạt được biên dạng hình cầu hoàn hảo với sai số nhỏ, các đơn vị gia công hiện nay không còn dựa vào các phương pháp thủ công mà chuyển dịch hoàn toàn sang hệ thống máy móc CNC.

Công nghệ gia công chủ chốt

1. Tiện CNC (CNC Turning): Đối với các chỏm cầu có đường kính trung bình và nhỏ, tiện CNC là lựa chọn tối ưu. Máy tiện sử dụng hệ thống dao cắt điều khiển theo quỹ đạo biên dạng, đảm bảo độ đồng tâm và độ tròn của chi tiết.

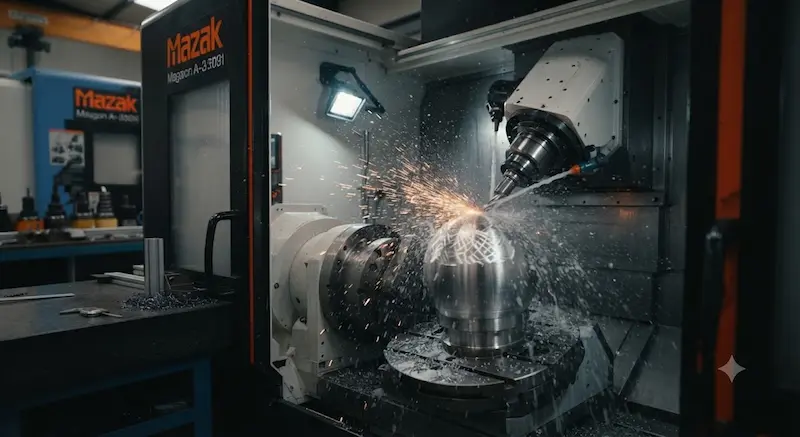

2. Phay CNC 5 trục (5-Axis Milling): Đây là công nghệ hiện đại nhất. Với khả năng xoay linh hoạt của đầu dao, phay 5 trục cho phép gia công các bề mặt cong phức tạp, kể cả những chỏm cầu có hình dạng không đối xứng hoặc có lỗ khoan phụ, chi tiết gá lắp đi kèm.

3. Dập nóng/Dập nguội: Dành cho sản xuất hàng loạt (mass production). Sử dụng lực dập lớn thông qua khuôn mẫu để tạo hình nhanh chóng. Tuy nhiên, phương pháp này đòi hỏi chi phí đầu tư khuôn mẫu rất cao.

Nguyên lý vận hành cốt lõi

Nguyên lý thành công của gia công nắp chỏm cầu nằm ở sự kết hợp giữa thuật toán chạy dao (CAM) và khả năng cứng vững của máy:

• Kiểm soát quỹ đạo dao: Dao cắt phải di chuyển liên tục theo phương trình toán học của bề mặt cầu để đảm bảo độ mịn bề mặt (Surface Finish).

• Đồng tâm hóa: Mọi sai lệch nhỏ giữa tâm quay của máy và tâm hình học của chi tiết đều dẫn đến biến dạng hình học không mong muốn.

• Triệt tiêu rung động: Khi gia công các bề mặt cong lớn, hiện tượng rung dao (chatter) rất dễ xảy ra. Việc kiểm soát tốc độ cắt (v) và bước tiến (f) là yếu tố quyết định.

Phân tích chuyên sâu về kỹ thuật

Phân loại chỏm cầu theo hình dáng

• Chỏm cầu nông: Thường có tỉ lệ chiều cao trên đường kính nhỏ. Được ứng dụng làm đáy bồn chứa dung tích lớn.

• Chỏm cầu sâu (Bán cầu): Có độ cong lớn, phân bố ứng suất cực kỳ đều. Thường được ưu tiên dùng trong các bình chịu áp lực cao để tránh điểm tụ lực gây nứt vỡ.

• Chỏm cầu áp lực (Pressure Head): Tuân thủ các tiêu chuẩn nghiêm ngặt như ASME, thường đòi hỏi độ dày vật liệu được kiểm soát cực kỳ chính xác sau khi tạo hình.

Những thông số kỹ thuật cần đặc biệt chú trọng

Khi đặt gia công, bạn cần nắm rõ các thông số:

1. Bán kính cong (R): Đây là thông số quan trọng nhất. Một sai lệch nhỏ trong bán kính R có thể làm thay đổi hoàn toàn khả năng chịu áp của bình chứa.

2. Độ dày thành (t): Trong quá trình gia công, độ dày tại đỉnh và tại biên của chỏm cầu cần được đảm bảo đồng đều.

3. Sai số hình học: Trong cơ khí chính xác, sai số cho phép thường dao động từ ±0.1mm đến ±0.01mm.

4. Độ nhám bề mặt (Ra): Đối với các thiết bị chứa thực phẩm hoặc hóa chất, Ra cần đạt mức < 1.6μm để hạn chế bám bẩn và vi khuẩn.

Thách thức trong gia công nắp chỏm cầu – Tại sao không phải xưởng nào cũng làm được?

Việc gia công nắp chỏm cầu được coi là thước đo năng lực của một xưởng cơ khí vì những lý do sau:

1. Hình dạng 3D phức tạp

Khác với các chi tiết dạng phẳng hoặc dạng khối thông thường, bề mặt chỏm cầu là một bề mặt không có điểm chuẩn phẳng cố định. Việc thiết lập (setup) chi tiết lên bàn máy đòi hỏi đồ gá (jig) chuyên dụng. Nếu đồ gá không đủ cứng vững, chi tiết sẽ bị biến dạng dưới tác động của lực cắt.

2. Hiện tượng rung dao (Chatter)

Do bề mặt tiếp xúc giữa dao và vật liệu thay đổi liên tục theo góc độ, lực cắt không bao giờ ổn định. Điều này tạo ra hiện tượng rung, dẫn đến bề mặt chi tiết bị lằn (vết dao), ảnh hưởng không chỉ đến thẩm mỹ mà còn là điểm yếu tập trung ứng suất khi hoạt động dưới áp lực.

3. Kiểm soát sai số lũy tích

Mỗi lượt chạy dao (pass) đều phải đảm bảo tính liên kết với lượt trước đó. Chỉ cần một sai số nhỏ trong lập trình CNC, sản phẩm sẽ bị lệch tâm hoặc mất độ tròn (ovality), khiến chi tiết không thể lắp ghép được vào vỏ bình.

Ứng dụng thực tế và sai lầm thường gặp

Khi nào doanh nghiệp cần gia công chỏm cầu?

• Khi thiết kế hệ thống bình chứa hóa chất cần độ an toàn tuyệt đối.

• Khi cần chế tạo nồi hơi (boiler) với tiêu chuẩn chịu áp suất cực cao.

• Khi thiết kế các linh kiện máy móc đòi hỏi sự tối ưu hóa phân bố lực.

• Khi các giải pháp đúc hoặc dập không đáp ứng được yêu cầu về độ chính xác hoặc vật liệu đặc biệt.

Những sai lầm phổ biến của khách hàng khi đặt gia công

• Chọn sai vật liệu: Không chú trọng đến tính chất cơ lý tính, dẫn đến hiện tượng nứt mối hàn hoặc biến dạng dưới áp suất.

• Không kiểm tra sai số hình học sau gia công: Nhiều doanh nghiệp chỉ kiểm tra kích thước phủ bì mà bỏ qua việc đo kiểm bán kính cong bằng dưỡng đo chuyên dụng.

• Tiết kiệm chi phí bằng cách bỏ qua giai đoạn gia công tinh: Điều này dẫn đến bề mặt còn gồ ghề, tạo ra các "điểm chết" là khởi nguồn của các vết nứt tế vi.

Quy trình gia công nắp chỏm cầu chuyên nghiệp (Checklist cho khách hàng)

Để đảm bảo chất lượng, hãy chắc chắn đơn vị gia công thực hiện đúng quy trình sau:

1. Tiếp nhận & Mô phỏng (CAM): Kỹ sư lập trình phải mô phỏng đường chạy dao trên phần mềm để phát hiện va chạm trước khi chạy máy.

2. Chuẩn bị vật liệu: Kiểm tra chứng chỉ vật liệu (CO/CQ) để đảm bảo độ dày và thành phần hóa học đạt yêu cầu chịu lực.

3. Gia công thô: Sử dụng chế độ cắt cao để loại bỏ vật liệu dư thừa, chú ý để lại lượng dư gia công tinh hợp lý.

4. Gia công tinh: Bước này quyết định độ chính xác hình học và độ nhám bề mặt. Cần sử dụng dao cắt có lớp phủ (coating) phù hợp để chống mài mòn.

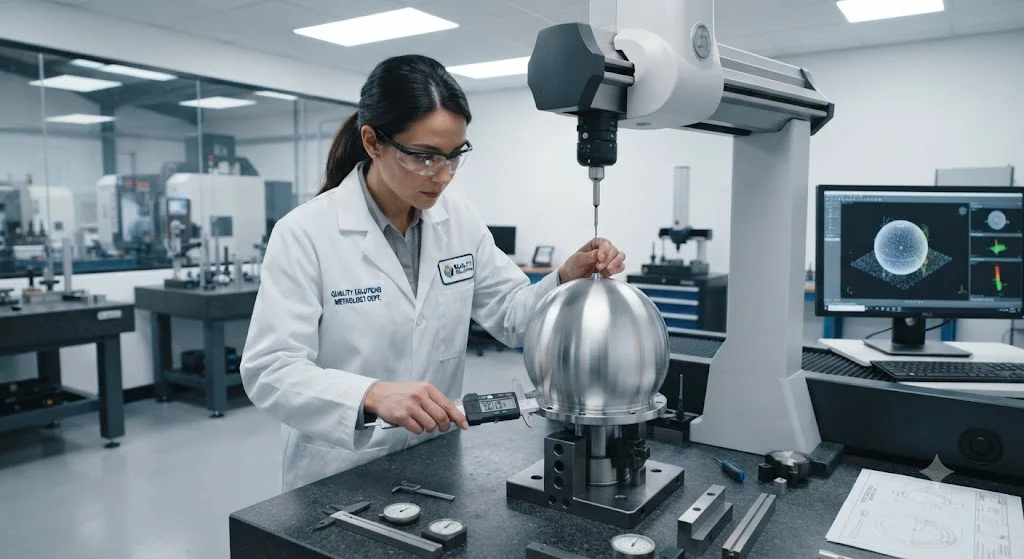

5. Kiểm tra chất lượng (QC): Sử dụng máy đo CMM hoặc cánh tay đo 3D để kiểm tra độ đồng tâm và sai số bán kính cong.

6. Xử lý bề mặt: Tùy chọn đánh bóng, mạ hoặc phun sơn chống ăn mòn.

Lời khuyên kỹ thuật: Luôn yêu cầu đơn vị gia công gửi biên bản đo kiểm (QC Report) cho mỗi sản phẩm. Đây là bằng chứng pháp lý quan trọng nếu có sự cố xảy ra trong quá trình vận hành thiết bị áp lực sau này.

FAQ - Câu hỏi thường gặp về gia công nắp chỏm cầu

1. Gia công chỏm cầu có độ chính xác bao nhiêu?

 Với các dòng máy CNC hiện đại, độ chính xác có thể đạt tới ±0.01mm đến ±0.05mm tùy vào kích thước và yêu cầu kỹ thuật cụ thể.

2. Công ty tôi có bản vẽ 3D phức tạp, bên xưởng có đáp ứng được không?

 Hoàn toàn có thể. Với công nghệ CAM 5 trục, mọi biên dạng cong phức tạp nhất đều có thể được mô phỏng và gia công chính xác từ file 3D (STEP, IGS, XT).

3. Làm thế nào để đảm bảo chỏm cầu không bị biến dạng khi hàn vào bồn chứa?

 Đây là vấn đề thuộc về kỹ thuật hàn. Tuy nhiên, việc gia công nắp chỏm cầu với độ đồng tâm cao sẽ giúp quá trình lắp ráp (fitting) dễ dàng hơn, giảm ứng suất dư tại mối hàn.

4. Thời gian gia công thường mất bao lâu?

 Tùy thuộc vào số lượng và độ khó. Thông thường, một đơn hàng nhỏ có thể hoàn thành trong 3-5 ngày, trong khi các đơn hàng công nghiệp lớn cần lên kế hoạch chi tiết từ 2 tuần đến 1 tháng.

Kết luận: Lựa chọn đơn vị gia công uy tín

Gia công chỏm cầu không đơn thuần là việc sử dụng máy móc để cắt gọt kim loại, mà là sự tổng hòa của kiến thức vật liệu, kỹ năng lập trình CNC và kinh nghiệm thực chiến trong các môi trường áp lực. Một sản phẩm gia công đạt chuẩn không chỉ mang lại hiệu suất vận hành tối ưu cho thiết bị của bạn mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và đảm bảo an toàn con người trong dài hạn.

Đừng để những sai số nhỏ trong gia công biến thiết bị của bạn trở thành "quả bom nổ chậm". Việc hợp tác với một đơn vị có đủ năng lực CNC, hệ thống máy móc tân tiến và quy trình kiểm soát chất lượng nghiêm ngặt là yếu tố then chốt quyết định sự thành công của dự án.
