Check Valve 8 Inch: Giải Pháp Ngăn Dòng Chảy Ngược Cho Đường Ống Công Nghiệp

Trong kỹ thuật vận hành các hệ thống đường ống kích thước lớn, hiện tượng dòng chảy ngược luôn là mối đe dọa trực tiếp đến sự an toàn của toàn bộ hạ tầng thủy lực. Khi máy bơm dừng đột ngột, khối lượng chất lỏng khổng lồ quay ngược trở lại với vận tốc cao có thể phá hủy cánh bơm, làm nứt vỡ các khớp nối và gây thiệt hại kinh tế nghiêm trọng cho doanh nghiệp. Để giải quyết triệt để bài toán này, việc trang bị một thiết bị điều hướng tự động như check valve 8 inch chính là giải pháp kỹ thuật cốt lõi giúp hệ thống vận hành an toàn và bền bỉ.

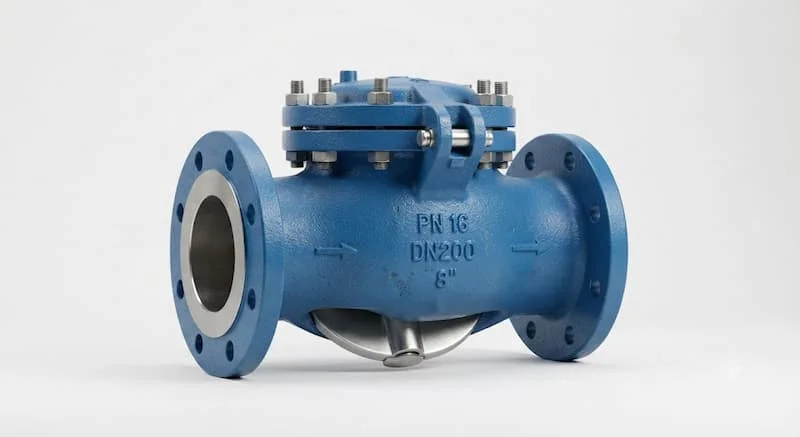

Check Valve 8 Inch là gì?

Định nghĩa theo thuật ngữ chuyên ngành cơ khí dòng chảy, check valve 8 inch hay còn được gọi là van một chiều kích cỡ 8 inch, là một loại van công nghiệp tự động được thiết kế để chỉ cho phép lưu chất di chuyển theo một hướng duy nhất và tự động đóng chặt để ngăn dòng chảy ngược lại, giúp bảo vệ máy bơm cùng toàn bộ hệ thống đường ống phía sau.

Về mặt kích thước thông số, quy cách 8 inch tương đương với kích thước đường kính danh nghĩa DN200 theo hệ mét. Đây là một dải kích cỡ lớn, thường xuất hiện trên các trục đường ống dẫn chính trong công nghiệp, nơi lưu lượng chất lỏng lưu thông trong mỗi giây là cực kỳ khổng lồ.

Trong kết cấu tổng thể của mạng lưới thủy lực, dòng van này đóng vai trò như một chốt chặn an ninh một chiều. Thiết bị không cần bất kỳ tác động ngoại lực nào từ con người hay nguồn năng lượng điện, khí nén mà vận hành hoàn toàn dựa trên sự chênh lệch áp suất tự thân của lưu chất trong lòng ống, đảm bảo an toàn tuyệt đối cho các cụm thiết bị đắt tiền.

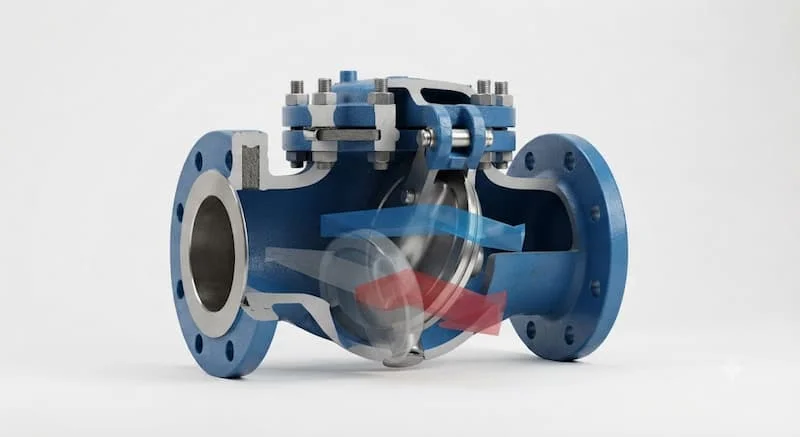

Cấu tạo Check Valve 8 Inch và nguyên lý hoạt động

Để có khả năng kiểm soát khối lượng chất lỏng lớn dưới áp lực cao, cấu tạo check valve 8 inch đòi hỏi kết cấu cơ khí chính xác và đồng bộ bao gồm các cấu kiện nền tảng:

• Thân van: Bộ phận vỏ bọc chịu lực ngoài cùng được đúc dày dặn từ các hợp kim kim loại, chịu trách nhiệm kết nối trực tiếp với đường ống.

• Đĩa van: Chi tiết chuyển động trực tiếp chặn hoặc mở dòng lưu chất, có thiết kế dạng cánh lật, dạng trượt hoặc dạng hai cánh bướm.

• Trục van: Điểm tựa cố định để đĩa van thực hiện hành trình xoay hoặc trượt tịnh tiến bên trong thân van.

• Lò xo (tùy dòng van): Hỗ trợ đẩy đĩa van về vị trí đóng nhanh hơn ngay khi dòng lưu chất bắt đầu giảm vận tốc.

• Gioăng làm kín: Vòng đệm bằng cao su cao cấp hoặc kim loại mềm đảm bảo độ kín khít giữa đĩa van và thân van khi đóng.

• Nắp van: Bộ phận tháo rời phía trên thân van, cho phép kỹ thuật viên tiếp cận để bảo trì hoặc thay thế chi tiết bên trong.

Nguyên lý hoạt động của dòng van này dựa trên cơ chế cân bằng áp lực thủy lực tự động. Khi máy bơm hoạt động, áp lực dòng chảy từ đầu vào đẩy ngược đĩa van ra khỏi vị trí đứng yên, tạo khoảng trống cho lưu chất đi qua. Ngay khi máy bơm dừng, áp lực đầu vào sụt giảm đồng thời lực áp suất ngược của khối chất lỏng ở đầu ra phối hợp cùng trọng lực (và lực lò xo) sẽ lập tức ép chặt đĩa van trở lại bệ đỡ. Quá trình này diễn ra hoàn toàn tự động và tức thì, ngăn chặn không cho một giọt lưu chất nào có thể chảy ngược về phía máy bơm.

Các loại Check Valve 8 Inch phổ biến

Sự đa dạng của cấu trúc đường ống công nghiệp đòi hỏi thiết bị phải có nhiều biến thể cấu tạo và vật liệu để tương thích tối đa với từng điều kiện làm việc cụ thể.

Nếu phân loại theo cấu tạo cơ khí của đĩa van, hệ thống sử dụng năm dòng tiêu chuẩn:

• Swing Check Valve (Van một chiều cánh lật): Đĩa van bản lề lật lên xuống, tổn thất áp suất thấp nhất, thích hợp cho dòng nước sạch thông thường.

• Lift Check Valve (Van một chiều chữ ngã/dạng nâng): Đĩa van chuyển động tịnh tiến lên xuống theo phương thẳng đứng, độ kín khít cao nhưng tổn thất áp suất lớn hơn.

• Dual Plate Check Valve (Van một chiều cánh bướm): Đĩa van gồm hai nửa độc lập khép lại bằng lò xo, giúp giảm thiểu không gian lắp đặt và hạn chế hiện tượng búa nước.

• Silent Check Valve (Van một chiều lò xo khử chấn): Thiết kế tối ưu cho các hệ thống nhà cao tầng nhờ khả năng đóng êm ái tuyệt đối, triệt tiêu tiếng ồn.

• Wafer Check Valve (Van một chiều dạng kẹp): Kết cấu siêu mỏng nhẹ, ép chặt giữa hai mặt bích đường ống, tiết kiệm không gian mặt sàn tối đa.

Nếu phân loại theo mác vật liệu chế tạo, van được đúc từ gang hoặc gang dẻo cho hệ thống nước thông thường; thép carbon đúc cho hệ thống chịu áp suất cao và nhiệt độ lớn; inox 304 và inox 316 cho các đường ống dẫn hóa chất ăn mòn, môi trường vi sinh hoặc nước thải công nghiệp đặc thù.

Xét theo kiểu kết nối, thiết bị ứng dụng ba quy cách tiêu chuẩn là kết nối mặt bích chắc chắn chịu lực cao, kết nối wafer kẹp vạn năng và kết nối dạng lug có tai xỏ bu lông để cố định van độc lập.

Thông số kỹ thuật quan trọng

Trước khi tiến hành đặt hàng vật tư cho công trình, việc kiểm tra và đối chiếu các thông số kỹ thuật tiêu chuẩn là bắt buộc để tránh các sai sót hình học khi lắp ráp:

Việc nắm vững bảng thông số này giúp kỹ sư chọn lựa chính xác dòng sản phẩm, tránh được các rủi ro hệ thống như rò rỉ tại khớp nối bích do sai tiêu chuẩn sản xuất hoặc nứt vỡ van do quá áp suất định mức.

So sánh các loại Check Valve 8 Inch

Việc phân tích chuyên sâu các đặc tính vận hành của từng dòng kết cấu van một chiều kích cỡ lớn giúp chủ đầu tư đưa ra lựa chọn tối ưu về mặt kinh tế và kỹ thuật.

Về độ bền và khả năng chống va đập thủy lực, dòng van một chiều cánh bướm (Dual Plate) và dòng lò xo khử chấn (Silent) vượt trội hoàn toàn so với dòng cánh lật truyền thống. Nhờ cấu trúc đĩa van nhỏ gọn được hỗ trợ bởi hệ thống lò xo phản ứng nhanh, hai dòng van này sẽ đóng kín bệ đỡ ngay trước khi dòng lưu chất kịp đổi chiều đảo ngược, giúp triệt tiêu hiện tượng va đập cơ học nguy hiểm. Trong khi đó, dòng cánh lật lớn DN200 thường có hành trình đĩa dài hơn, dễ gây ra tiếng đóng rầm lớn và tạo xung lực búa nước ngược về đường ống dẫn.

Về mặt không gian lắp đặt và chi phí, dòng van dạng kẹp Wafer có trọng lượng nhẹ hơn tới 70% so với dòng cánh lật hai đầu bích dày dặn, giúp giảm thiểu đáng kể tải trọng lên hệ thống giá đỡ ống và có giá thành đầu tư ban đầu thấp hơn nhiều. Tuy nhiên, dòng cánh lật lại mang đến lợi thế về mặt tổn thất áp suất thấp hơn, cho phép lưu chất lưu thông mượt mà hơn. Do đó, người vận hành nên ưu tiên dòng cánh bướm hoặc lò xo cho các trục đẩy cao tầng của máy bơm để khử búa nước, và chọn dòng cánh lật cho hệ thống tự lưu hoặc áp suất thấp.

Vì sao nên sử dụng Check Valve 8 Inch?

Sự xuất hiện của thiết bị điều hướng tự động này trên các trục đường ống kích cỡ lớn không chỉ là một yêu cầu kỹ thuật thông thường mà còn là giải pháp bảo hiểm tài sản cho toàn bộ nhà máy.

Lợi ích thực tế lớn nhất là việc ngăn chặn triệt để dòng chảy ngược và giảm thiểu tối đa hiện tượng búa nước. Khi một hệ thống đường ống lớn DN200 đang vận hành tải cao mà ngắt nguồn đột ngột, khối lượng nước hàng tấn dồn ngược lại với động năng cực lớn sẽ tạo ra xung lực va đập cơ học đủ sức làm nứt vỡ các co cùi, hư hỏng các dòng van chặn và phá hủy buồng chứa của máy bơm ly tâm. Thiết bị van một chiều hoạt động hoàn toàn tự động chính là lá chắn xung lực, dập tắt nguy cơ này ngay tại cửa xả của bơm.

Hậu quả của việc thiếu thiết bị này hoặc sử dụng van sai quy cách là vô cùng nặng nề. Doanh nghiệp sẽ phải đối mặt với rủi ro dừng toàn bộ dây chuyền sản xuất để tháo dỡ sửa chữa thiết bị hỏng, tiêu tốn chi phí vật tư thay thế rất lớn và làm sụt giảm nghiêm trọng hiệu suất kinh tế chung của nhà máy.

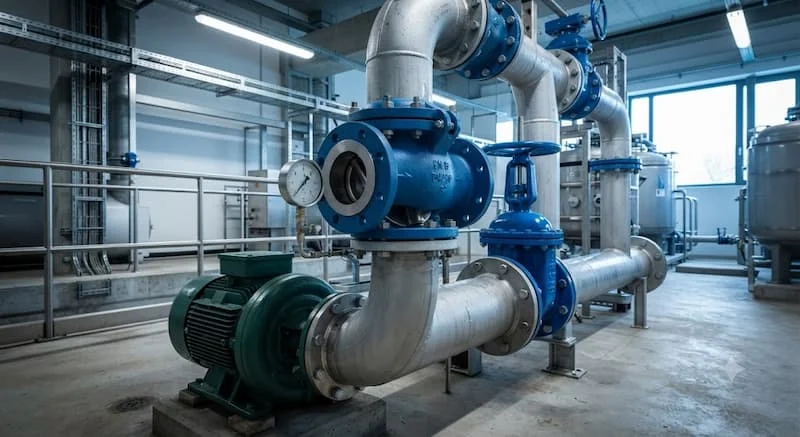

Ứng dụng Check Valve 8 Inch trong thực tế

Sở hữu khả năng kiểm soát lưu lượng lớn và vận hành tự động bền bỉ, ứng dụng check valve 8 inch có mặt trong cấu trúc hạ tầng của rất nhiều lĩnh vực công nghiệp và dân dụng trọng điểm:

Trong hạ tầng đô thị và xây dựng, thiết bị được ứng dụng bắt buộc tại các trạm bơm nước sạch đầu nguồn, các nhà máy xử lý nước thải tập trung, đường ống trục chính của hệ thống điều hòa không khí HVAC trung tâm và các trạm bơm tăng áp của mạng lưới phòng cháy chữa cháy PCCC nhà cao tầng.

Trong công nghiệp nặng, dòng van kích cỡ lớn này là mắt xích không thể thiếu trên các đường ống dẫn dầu thô, khí hóa lỏng của ngành dầu khí, hệ thống tuần hoàn nước làm mát của các nhà máy điện và đường ống hóa chất nồng độ cao. Ngoài ra, các dòng van một chiều chế tạo bằng vật liệu thép không gỉ cao cấp còn được sử dụng trong các nhà máy sản xuất thực phẩm, đồ uống và dược phẩm nhằm đảm bảo các tiêu chí vệ sinh an toàn khắt khe của dòng lưu chất.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Trong quá trình triển khai thi công thực tế tại công trường, kỹ thuật viên rất dễ mắc phải các sai lầm làm giảm hiệu năng của thiết bị:

• Lắp ngược chiều mũi tên dòng chảy: Lỗi cơ bản nhất do thiếu quan sát ký hiệu dập nổi trên thân van, khiến van bị khóa chặt hoàn toàn không cho chất lỏng đi qua ngay khi khởi động bơm.

• Lắp đặt sai phương vị thiết kế: Lắp dòng van một chiều cánh lật trên đường ống thẳng đứng có hướng dòng chảy đi từ trên xuống dưới, khiến trọng lực luôn kéo đĩa van mở ra, làm van mất hoàn toàn khả năng chặn ngược.

• Chọn áp suất PN không phù hợp: Sử dụng van có cấp áp suất thấp PN10 cho đường ống có áp lực đỉnh lên đến 16 bar, dẫn đến hiện tượng rò rỉ gioăng đệm hoặc nứt vỡ vách thân van dưới áp lực cao.

• Không tính toán đến xung lực búa nước: Sử dụng van cánh lật thông thường cho các trục đẩy cao tầng lưu lượng lớn, tạo ra tiếng va đập cơ học rất mạnh mỗi khi dừng bơm, lâu ngày làm nứt mối hàn ống.

Checklist lựa chọn Check Valve 8 Inch

Để quy trình chọn mua vật tư diễn ra chuẩn xác, tránh phát sinh chi phí đổi trả và đảm bảo an toàn kỹ thuật, bạn nên đối chiếu theo bảng checklist sau:

• Xác định chính xác đường kính danh nghĩa hệ thống yêu cầu là DN200 (Kích cỡ ống 8 inch).

• Kiểm tra tiêu chuẩn kỹ thuật của hệ thống mặt bích hiện tại (JIS, DIN, ANSI hay BS) để chọn van đồng bộ lỗ bu lông.

• Xác định áp suất vận hành tối đa và áp suất đỉnh của cụm bơm để chọn thông số áp suất PN tiêu chuẩn.

• Phân tích tính chất hóa học, nhiệt độ của lưu chất để lựa chọn chất liệu thân van phù hợp (Gang, thép hay inox).

• Lựa chọn kiểu kết cấu đĩa van tối ưu dựa trên vị trí lắp đặt và phương vị ống (Cánh lật, cánh bướm hay lò xo).

• Xác định môi trường làm việc ngoài trời hay trong nhà để lựa chọn lớp sơn phủ bảo vệ thân van.

• Ưu tiên lựa chọn các thương hiệu van công nghiệp có uy tín lớn và có văn phòng đại diện kỹ thuật rõ ràng.

• Yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ chứng nhận xuất xứ, chất lượng CO/CQ và phiếu bảo hành chính hãng.

Lưu ý khi lắp đặt và bảo trì

Khi thực hiện lắp đặt van một chiều cỡ lớn DN200, kỹ thuật viên bắt buộc phải kiểm tra và làm sạch toàn bộ rác hàn, cát sỏi bám trong lòng ống. Hướng của mũi tên được đúc nổi trên vách thân van bắt buộc phải trùng khít với chiều di chuyển thực tế của dòng chất lỏng. Đối với dòng van cánh lật, khi lắp trên ống nằm ngang, phần trục chốt cánh phải luôn nằm ở vị trí thăng bằng phía trên để đĩa van có thể tự rơi xuống bệ đỡ theo trọng lực một cách tự nhiên nhất.

Về quy trình bảo dưỡng vận hành, mặc dù thiết bị hoạt động tự động nhưng cần được lập lịch kiểm tra định kỳ từ 6 đến 12 tháng một lần. Kỹ thuật viên cần tháo nắp van để kiểm tra độ mài mòn của đĩa van, độ đàn hồi của lò xo và tình trạng của gioăng cao su làm kín. Nếu phát hiện gioăng bị chai cứng hoặc đĩa van bị rỗ do hiện tượng xâm thực, phải thực hiện thay thế linh kiện ngay lập tức để đảm bảo thiết bị luôn giữ được độ kín khít tuyệt đối, sẵn sàng ngăn chặn các sự cố thủy lực dồn ngược bất ngờ.

Câu hỏi thường gặp

Check Valve 8 Inch tương đương với kích thước DN bao nhiêu?

Kích cỡ van 8 inch tương đương với kích thước đường kính danh nghĩa DN200 theo tiêu chuẩn châu Âu, sử dụng cho đường ống có đường kính ngoài xấp xỉ 219mm.

Nên lựa chọn van một chiều thân gang hay thân inox cho hệ thống?

Van thân gang là lựa chọn kinh tế nhất cho các hệ thống nước sạch dân dụng, hệ thống PCCC thông thường. Van thân inox có giá thành cao hơn nhưng bắt buộc phải sử dụng cho môi trường nước thải có hóa chất, nhà máy chế biến thực phẩm hoặc đường ống có tính ăn mòn cao để đảm bảo độ bền tối đa.

Van một chiều 8 inch có sử dụng được cho hệ thống nước nóng không?

Hoàn toàn được. Tuy nhiên, nếu nhiệt độ dòng nước vượt quá 80 độ C, bạn cần tránh chọn các dòng van sử dụng gioăng cao su thông thường như EPDM hay NBR mà phải chọn các dòng van sử dụng gioăng chịu nhiệt Teflon PTFE hoặc đệm kín kim loại (Metal to Metal).

Bao lâu thì hệ thống cần tiến hành bảo trì van một lần?

Tần suất bảo trì lý tưởng đối với các hệ thống công nghiệp tải cao là từ 6 đến 12 tháng một lần để kiểm tra lõi van và vệ sinh các cặn bẩn bám trên bệ đỡ đĩa.

Nên chọn quy cách kết nối Wafer hay kết nối mặt bích hai đầu?

Kết nối Wafer (dạng kẹp) thích hợp cho không gian lắp đặt chật hẹp, trọng lượng nhẹ và giá thành rẻ hơn. Kết nối mặt bích hai đầu dày dặn mang lại độ chắc chắn tuyệt đối, chịu lực rung lắc tốt hơn và thích hợp cho các vị trí đường ống chịu áp suất cực lớn.

Kết luận

Thiết bị check valve 8 inch chính là chốt chặn thủy lực tự động đáng tin cậy, đóng vai trò sống còn trong việc bảo vệ an toàn cho hệ thống máy bơm và đường ống kích cỡ lớn trong công nghiệp. Việc thấu hiểu các thông số áp suất kỹ thuật, lựa chọn đúng chủng loại cấu tạo đĩa van và thực hiện quy trình bảo dưỡng định kỳ chính là chìa khóa vàng giúp doanh nghiệp tối ưu hóa hiệu suất dòng chảy, ngăn ngừa các sự cố phá hủy búa nước và giảm thiểu tối đa các chi phí sửa chữa không đáng có đối với check valve 8 inch.
