Van 1 Chiều Lò Xo Là Gì: Giải Pháp Ngăn Dòng Ngược Khử Búa Nước Toàn Diện

Trong thiết kế cơ điện và vận hành mạng lưới đường ống công nghiệp, kiểm soát hướng di chuyển của dòng lưu chất là nguyên tắc sống còn. Khi máy bơm đột ngột ngắt điện, quán tính dòng chất lỏng đảo chiều sẽ dồn ngược lại với động năng khổng lồ, sẵn sàng phá hủy buồng bơm và làm nứt vỡ các mối nối. Để triệt tiêu hoàn toàn hiểm họa thủy lực này, các kỹ sư thường đặt ra câu hỏi van 1 chiều lò xo là gì và ứng dụng thiết bị này như một lá chắn tự động, giúp bảo vệ tối đa hạ tầng thủy lực và nâng cao tính an toàn cho toàn bộ công trình.

Van 1 chiều lò xo là gì?

Định nghĩa theo thuật ngữ cơ học dòng chảy, van 1 chiều lò xo là gì được giải thích ngắn gọn là dòng van công nghiệp tự động chỉ cho phép lưu chất đi qua theo một hướng duy nhất và tự động khóa chặt khi dòng chảy dừng hoặc đảo chiều bằng cách sử dụng lực đàn hồi của lò xo tích hợp bên trong. Thiết bị vận hành hoàn toàn dựa trên sự chênh lệch áp suất tự thân của chất lỏng hoặc chất khí mà không cần nguồn điện ngoài hay lực tác động thủ công của con người.

Cơ chế tự động hóa cơ khí này biến thiết bị thành một chốt chặn phản ứng nhanh. Ngay khi áp suất dòng chảy ở đầu vào giảm xuống thấp hơn ngưỡng lực đẩy của lò xo, cơ cấu chặn sẽ ngay lập tức được đẩy về vị trí đóng để khóa dòng.

Chức năng cốt lõi của thiết bị là bảo vệ an toàn cho hệ thống đường ống khỏi các hư hỏng cơ học do dòng chảy ngược gây ra. Ưu điểm nổi bật nhất của dòng sản phẩm này chính là tốc độ đóng ngắt cực nhanh và khả năng triệt tiêu xung lực búa nước một cách êm ái, điều mà các dòng van một chiều cơ học dạng lật khác khó có thể đạt được.

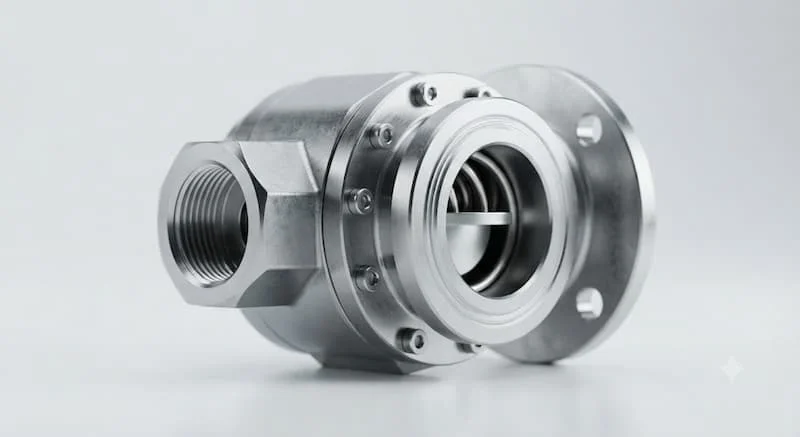

Cấu tạo van 1 chiều lò xo là gì và nguyên lý hoạt động

Để duy trì hiệu suất vận hành liên tục dưới tần suất đóng mở cao, cấu tạo van 1 chiều lò xo tuân thủ cấu trúc cơ khí đồng bộ bao gồm các thành phần cốt lõi:

• Thân van: Phần vỏ bọc chịu lực bên ngoài, chế tạo từ các kim loại dày dặn để bảo vệ các cấu kiện chuyển động nội tại.

• Đĩa van: Chi tiết chặn dạng đĩa phẳng hoặc dạng nấm trượt tịnh tiến, có nhiệm vụ bịt kín bệ đỡ van khi đóng.

• Lò xo: Trái tim của cơ chế phản ứng nhanh, tạo ra lực nén liên tục để xu hướng luôn đẩy đĩa van về trạng thái đóng.

• Trục dẫn hướng: Thanh chốt định vị giúp đĩa van dịch chuyển thẳng hàng, không bị lệch tâm khi chịu áp lực xiết.

• Gioăng làm kín: Miếng đệm đàn hồi đảm bảo độ bít kín khít tuyệt đối giữa đĩa van và thân van khi đóng dòng.

• Đầu kết nối: Thiết kế dạng đầu nối ren cho ống nhỏ hoặc đúc bích hai đầu cho các hệ thống đường ống công nghiệp lớn.

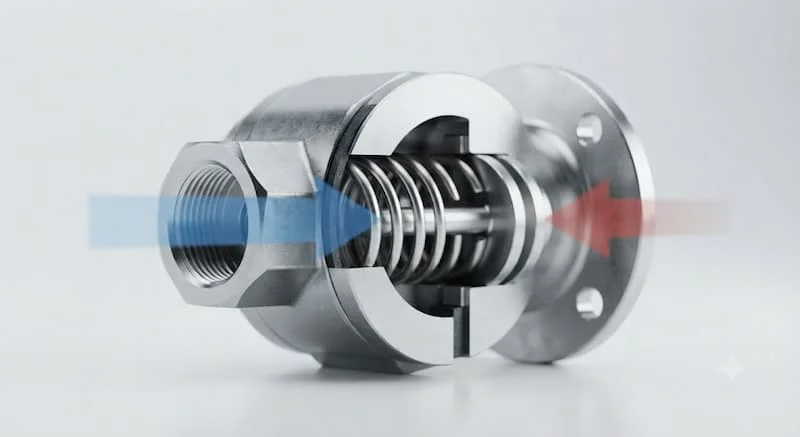

Nguyên lý hoạt động của thiết bị là sự cân bằng áp lực giữa lực đẩy dòng chảy và lực nén đàn hồi. Khi máy bơm khởi động, áp suất của dòng lưu chất đầu vào tăng cao, sinh ra một lực lớn hơn lực nén cơ học của lò xo. Lúc này, lò xo bị ép lại, đĩa van trượt dọc theo trục dẫn hướng ra khỏi bệ đỡ, tạo khoảng trống cho lưu chất lưu thông qua. Khi dừng bơm, áp suất đầu vào sụt giảm mạnh, lực đàn hồi của lò xo ngay lập tức bung ra, đẩy đĩa van ép chặt vào bệ đỡ trước khi dòng lưu chất kịp chuyển hướng quay ngược lại.

Các loại van 1 chiều lò xo phổ biến

Để đáp ứng cấu trúc đa dạng của các công trình công nghiệp và dân dụng, dòng thiết bị này được thiết kế và chế tạo với nhiều biến thể vật lý khác nhau.

Phân loại theo phương thức liên kết với đường ống dẫn, hệ thống sử dụng ba chủng loại chính là kết nối ren tiện lợi cho đường ống kích cỡ nhỏ, kết nối mặt bích chịu lực cao cho đường ống lớn và kết nối Wafer dạng kẹp siêu mỏng giúp tối ưu không gian lắp đặt.

Phân loại theo mác vật liệu chế tạo, van được sản xuất bằng các chất liệu chuyên dụng:

• Đồng: Nhỏ gọn, chống gỉ tốt trong điều kiện thường, phổ biến trong dân dụng.

• Gang hoặc gang dẻo: Dòng van tiêu chuẩn cho các mạng lưới đường ống dẫn nước tổng công nghiệp.

• Thép carbon đúc: Chịu được áp lực cực cao và nhiệt độ lớn trong các hệ thống lò hơi.

• Inox 304 và Inox 316: Dòng van cao cấp chống ăn mòn hóa học, chống oxy hóa, đáp ứng tiêu chuẩn vi sinh.

Nếu phân loại theo môi trường lưu chất sử dụng, thiết bị được cấu hình tối ưu cho môi trường nước sạch dân dụng, môi trường hơi nóng áp suất cao, đường ống khí nén tốc độ dòng chảy lớn, hệ thống truyền dẫn dầu và đường ống hóa chất nồng độ cao.

Thông số kỹ thuật cần quan tâm

Khi tiến hành bóc tách bản vẽ kỹ thuật để chọn mua vật tư, việc đối chiếu các thông số nền tảng của van là bước quyết định tính khả thi của hệ thống:

Việc tra cứu chính xác bảng thông số kỹ thuật này giúp các nhà thầu tránh được các lỗi thi công như rò rỉ nước do sai lệch tiêu chuẩn mặt bích bích hoặc móp méo đĩa van do hệ thống vận hành quá nhiệt độ cho phép.

So sánh van 1 chiều lò xo là gì và van một chiều lá lật

Mặc dù cùng chia sẻ mục đích là chặn dòng chảy ngược, hai kết cấu cơ khí này lại mang những đặc tính vận hành hoàn toàn khác biệt.

Về mặt nguyên lý đóng mở và khả năng chống búa nước, dòng van 1 chiều lò xo là gì sở hữu ưu thế vượt trội. Nhờ lực nén chủ động của lò xo, đĩa van sẽ đóng lại ngay khi vận tốc dòng chảy về bằng không, tức là trước khi dòng nước kịp đảo chiều. Cơ chế này triệt tiêu hoàn toàn xung lực va đập, bảo vệ ống dẫn một cách êm ái. Ngược lại, van lá lật hoạt động dựa theo trọng lực tự do của cánh lật, hành trình đóng dài hơn nên khi dòng lưu chất lớn dội ngược lại sẽ kéo theo cánh lật đóng sầm mạnh vào bệ đỡ, tạo ra tiếng ồn lớn và sinh xung lực búa nước ngược lại hệ thống.

Về phương diện lắp đặt và tổn thất áp suất, van lò xo là dòng thiết bị đa năng khi có thể lắp đặt linh hoạt theo mọi hướng từ nằm ngang đến thẳng đứng thẳng đứng hướng lên. Trong khi đó, van lá lật bị giới hạn nghiêm trọng khi chỉ lắp được theo phương nằm ngang để cánh lật có thể tự đóng bằng trọng lực. Tuy nhiên, van lá lật lại có ưu điểm là tổn thất áp suất dọc đường ống rất thấp do lòng van thông thoáng hoàn toàn khi mở, còn van lò xo gây tổn thất áp suất cao hơn do dòng nước phải tốn một phần năng lượng để duy trì lực ép lò xo.

Vì sao van 1 chiều lò xo được sử dụng rộng rãi?

Sự phổ biến của dòng van cơ học tự động này trong các bản vẽ thiết kế cơ điện hiện đại xuất phát từ những lợi ích vận hành thực tế mà nó mang lại cho hệ thống:

Khả năng đóng nhanh tuyệt đối là lý do hàng đầu giúp van 1 chiều lò xo là gì chiếm trọn niềm tin của các kỹ sư. Tốc độ đóng ngắt tính bằng phần giây giúp giảm thiểu tối đa các va đập thủy lực nguy hiểm, ngăn chặn hiện tượng áp lực nước dội ngược phá hủy các thiết bị nhạy cảm. Thêm vào đó, kết cấu cơ khí đĩa trượt kết hợp gioăng cao su cao cấp mang lại độ bít kín khít cực cao, không xảy ra hiện tượng rò rỉ lưu chất dù là nhỏ nhất.

Bên cạnh độ tin cậy vận hành, dòng van này còn sở hữu kích thước vô cùng nhỏ gọn, giúp tiết kiệm không gian phòng bơm tối đa. Cấu trúc cơ khí đơn giản, không có nhiều chi tiết ma sát lớn giúp thiết bị đạt tuổi thọ vận hành rất cao, hoạt động bền bỉ qua nhiều năm tháng và hầu như không đòi hỏi quy trình bảo trì, dưỡng dầu mỡ phức tạp như các dòng van điều khiển tự động khác.

Van 1 chiều lò xo được ứng dụng ở đâu?

Sở hữu khả năng thích ứng linh hoạt với nhiều cấp áp lực và môi trường khác nhau, ứng dụng van 1 chiều lò xo là gì mắt xích không thể thiếu trong nhiều cấu trúc hạ tầng hiện đại:

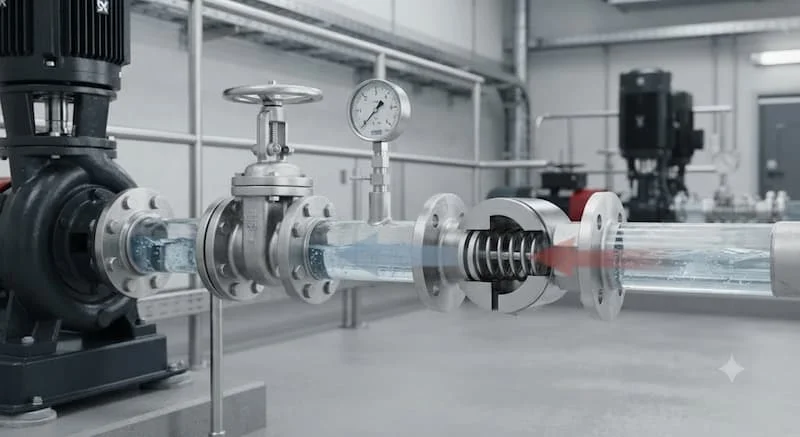

Trong các công trình dân dụng và xây dựng, van được lắp đặt bắt buộc tại ngõ ra của các cụm máy bơm cấp nước sinh hoạt nhà cao tầng để ngăn nước dội ngược làm cháy động cơ bơm khi ngắt nguồn. Ngoài ra, thiết bị còn hiện diện dày đặc trong các trạm bơm tăng áp của hệ thống phòng cháy chữa cháy PCCC, đường ống tuần hoàn nước của hệ thống điều hòa không khí HVAC trung tâm và các đường ống phân phối của hệ thống khí nén công nghiệp.

Trong lĩnh vực công nghiệp nặng và chế biến, dòng van này được dùng để điều hướng dòng lưu chất an toàn trong các nhà máy sản xuất hóa chất, đường ống dẫn dầu khí và hệ thống lò hơi nhiệt độ cao. Đối với ngành công nghiệp thực phẩm, sản xuất sữa, bia rượu và dược phẩm, các dòng van một chiều lò xo chế tạo từ inox 316 vi sinh cao cấp đảm nhận nhiệm vụ kiểm soát chất lỏng mà vẫn đáp ứng hoàn hảo các tiêu chuẩn vô trùng khắt khe.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Dù là một thiết bị cơ khí có độ bền cao, hiệu suất của van vẫn có thể bị sụt giảm nghiêm trọng nếu người thi công mắc phải những lỗi kỹ thuật sau:

• Lắp ngược chiều mũi tên định hướng: Không chú ý ký hiệu dập nổi trên vỏ van, khiến đĩa van bị khóa chặt hoàn toàn, dòng lưu chất không thể lưu thông ngay khi vừa khởi động hệ thống.

• Không tính toán áp suất mở của lò xo: Lựa chọn loại lò xo có lực nén quá lớn cho hệ thống tự lưu áp suất thấp, khiến áp lực nước không đủ mạnh để đẩy đĩa van mở ra, làm tắc nghẽn dòng chảy.

• Chọn sai mác vật liệu với môi trường: Lắp đặt van thân đồng hoặc gang thông thường cho các đường ống dẫn hóa chất, axit hoặc nước thải công nghiệp ăn mòn cao khiến van bị rỗ vách và thủng thân nhanh chóng.

• Bỏ qua công tác vệ sinh lòng ống: Không súc rửa đường ống trước khi gắn van, khiến các hạt cặn bẩn, xỉ hàn bám chặt vào bệ đỡ đĩa van, làm van bị hở và mất khả năng chặn dòng chảy ngược.

Checklist lựa chọn van 1 chiều lò xo

Để quy trình mua sắm vật tư diễn ra chuẩn xác, tránh lãng phí ngân sách đầu tư, bạn nên thực hiện đối chiếu kỹ thuật theo bảng checklist sau:

• Xác định chính xác kích cỡ đường kính danh nghĩa DN của hệ thống ống cần lắp ráp.

• Kiểm tra áp suất vận hành bình thường và áp suất đỉnh của cụm bơm để chọn thông số PN phù hợp.

• Phân tích đặc tính hóa học của lưu chất để lựa chọn chất liệu thân van phù hợp (Đồng, gang hay inox).

• Kiểm tra nhiệt độ làm việc tối đa của môi trường để lựa chọn vật liệu gioăng đệm làm kín chịu nhiệt.

• Xác định quy cách kết nối đồng bộ với hệ thống ống dẫn hiện tại (Nối ren, nối bích hay nối Wafer).

• Đối chiếu tiêu chuẩn kỹ thuật mặt bích của công trình để đảm bảo trùng khớp các tâm lỗ bu lông siết.

• Ưu tiên lựa chọn sản phẩm từ các thương hiệu sản xuất van công nghiệp có uy tín và thâm niên trên thị trường.

• Yêu cầu đơn vị phân phối cung cấp đầy đủ các chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ.

Lưu ý khi lắp đặt và bảo trì

Trong khâu thi công lắp ráp, lưu ý quan trọng hàng đầu là hướng mũi tên đúc nổi trên vách thân van bắt buộc phải trùng khít hoàn toàn với chiều di chuyển thực tế của dòng nước. Khi lắp van theo phương thẳng đứng, hướng dòng chảy bắt buộc phải đi từ dưới lên trên để áp lực nước có thể đẩy đĩa van mở ra một cách thuận lợi nhất. Quá trình siết bu lông bích hoặc vặn ren phải được thực hiện đều tay, tránh siết quá lực cục bộ gây hiện tượng nứt vỡ chân ren hoặc làm lệch gioăng làm kín bên trong.

Về quy trình bảo dưỡng vận hành, kỹ thuật viên cần lập lịch kiểm tra định kỳ từ 6 đến 12 tháng một lần. Công tác bảo trì bao gồm việc tháo van để vệ sinh sạch các mảng bám cặn vôi trên đĩa van và bệ đỡ, kiểm tra độ đàn hồi của lò xo xem có bị mỏi hoặc hoen rỉ hay không. Nếu phát hiện lò xo bị yếu hoặc gioăng cao su bị chai cứng, phải tiến hành thay thế linh kiện ngay để đảm bảo thiết bị luôn vận hành ở trạng thái hoàn hảo nhất, sẵn sàng ngăn chặn mọi sự cố thủy lực dồn ngược bất ngờ.

Câu hỏi thường gặp van 1 chiều lò xo là gì

Van 1 chiều lò xo là gì?

Đây là dòng van công nghiệp tự động dùng để điều hướng dòng lưu chất đi theo một chiều duy nhất và tự động khóa chặt khi dòng chảy ngắt hoặc đảo chiều nhờ lực ép chủ động của hệ thống lò xo tích hợp trong thân van.

Van 1 chiều lò xo có tốt hơn van một chiều lá lật không?

Mỗi dòng van có ưu thế riêng. Van lò xo vượt trội hoàn toàn về khả năng đóng nhanh, khử tiếng ồn, chống búa nước tuyệt đối và lắp được mọi phương vị. Van lá lật tốt hơn về mặt giá thành ở các kích cỡ lớn và có tổn thất áp suất dòng chảy thấp hơn nhiều so với van lò xo.

Dòng van này có thể lắp đặt theo phương thẳng đứng được không?

Hoàn toàn được. Đây là ưu điểm lớn của van một chiều lò xo, tuy nhiên khi lắp đứng, hướng di chuyển của dòng lưu chất bắt buộc phải đi từ dưới lên trên.

Bao lâu thì hệ thống cần tiến hành bảo trì van một lần?

Tần suất bảo trì tiêu chuẩn cho các hệ thống công nghiệp là từ 6 đến 12 tháng một lần để kiểm tra độ mỏi của lò xo và tình trạng độ kín của gioăng cao su.

Nên lựa chọn van một chiều lò xo bằng đồng hay bằng inox?

Van đồng là giải pháp kinh tế và tối ưu cho hệ thống nước sạch dân dụng, trục ống nhánh kích cỡ nhỏ dưới DN50. Van inox là lựa chọn bắt buộc cho các môi trường hóa chất, nước thải ăn mòn cao, nhà máy thực phẩm hoặc hệ thống có nhiệt độ và áp suất lớn.

Kết luận

Việc thấu hiểu rõ bản chất van 1 chiều lò xo là gì chính là chìa khóa kỹ thuật giúp các kỹ sư và chủ đầu tư đưa ra giải pháp bảo vệ hệ thống đường ống một cách toàn diện và kinh tế nhất. Với khả năng phản ứng ngắt dòng tức thì và triệt tiêu xung lực búa nước hoàn hảo, thiết bị này là cấu kiện không thể thay thế để duy trì sự ổn định thủy lực cho toàn bộ công trình. Đầu tư đúng chủng loại vật liệu và thực hiện quy trình bảo dưỡng định kỳ sẽ giúp doanh nghiệp giảm thiểu tối đa các sự cố hỏng hóc, nâng cao tuổi thọ máy móc và tối ưu hóa chi phí vận hành lâu dài đối với van 1 chiều lò xo là gì.
