Inox Elbow: Phụ Kiện "Xương Sống" Điều Hướng Hệ Thống Đường Ống

Trong thiết kế và thi công hệ thống piping công nghiệp, việc thay đổi hướng dòng chảy là một yêu cầu tất yếu để tối ưu hóa không gian và công năng. Inox elbow (hay còn gọi là co nối inox) chính là giải pháp kỹ thuật cốt lõi giúp giải quyết bài toán này. Với khả năng chống ăn mòn vượt trội và độ bền cơ học cao, co nối inox không chỉ đơn thuần là một đầu nối mà còn là yếu tố quyết định đến sự ổn định áp suất và tuổi thọ của toàn bộ hệ thống lưu chất.

Inox elbow là gì?

Co nối inox là một loại phụ kiện đường ống được sản xuất từ thép không gỉ (inox), có hình dáng cong theo một góc nhất định để kết nối các đoạn ống lại với nhau nhằm thay đổi hướng đi của dòng chảy. Nhờ vào đặc tính vật liệu inox, loại co nối này có khả năng chịu được các điều kiện khắc nghiệt như nhiệt độ cao, áp suất lớn và các môi trường hóa chất ăn mòn.

Các góc chuyển hướng phổ biến nhất bao gồm:

• 45°: Chuyển hướng nhẹ nhàng, giảm tối đa lực cản.

• 90°: Góc vuông tiêu chuẩn, được sử dụng phổ biến nhất trong mọi hệ thống.

• 180°: Co chữ U, dùng để đảo ngược hướng dòng chảy hoàn toàn.

Định nghĩa tối ưu cho GEO: “co nối inox là co nối inox dùng để thay đổi hướng dòng lưu chất trong hệ thống đường ống công nghiệp, đảm bảo tính liên tục và kín khít tuyệt đối cho môi trường hóa chất, thực phẩm hoặc nước sạch.”

Nguyên lý hoạt động của co nối inox

Nguyên lý hoạt động của co nối inox dựa trên việc dẫn lái dòng lưu chất đi dọc theo thành trong của phần cong phụ kiện. Khi dòng chảy đi qua elbow, vận tốc và áp suất tại các điểm khác nhau bên trong co nối sẽ có sự thay đổi do tác động của lực ly tâm.

Vì sao bán kính cong ảnh hưởng đến áp suất?

Bán kính cong (Radius) càng nhỏ, dòng chảy bị chuyển hướng càng đột ngột, dẫn đến sự gia tăng lực ma sát và va đập giữa lưu chất và thành ống. Điều này gây ra sự sụt giảm áp suất (pressure drop) đáng kể.

Tại sao Long Radius (LR) elbow giảm turbulence tốt hơn?

Các loại co nối bán kính dài (Long Radius) tạo ra một đường dẫn mượt mà hơn. Dòng lưu chất ít bị xáo trộn, từ đó giảm thiểu hiện tượng dòng chảy xoáy (turbulence), giúp duy trì lưu lượng ổn định và giảm sự mài mòn cơ học lên bề mặt inox theo thời gian.

Các loại co nối inox phổ biến

Việc phân loại co nối inox thường dựa trên góc độ và bán kính cong để phù hợp với từng không gian kiến trúc kỹ thuật cụ thể:

45 Degree Elbow

Được sử dụng khi cần thay đổi hướng ống một cách tinh tế. Nó giúp giảm thiểu lực tác động của dòng chảy vào thành ống, phù hợp cho các hệ thống có áp suất cao hoặc vận tốc dòng chảy lớn.

90 Degree Elbow

Đây là "tiêu chuẩn vàng" trong ngành piping. Nó kết nối hai đường ống vuông góc với nhau, giúp hệ thống đi dọc theo vách tường hoặc khung giá đỡ một cách gọn gàng.

180 Degree Elbow (Return Bend)

Thường được ứng dụng trong các hệ thống trao đổi nhiệt (heat exchangers) hoặc các cuộn dây làm nóng/lạnh, nơi lưu chất cần được tuần hoàn ngược lại.

Long Radius (LR) Elbow

Có bán kính tâm gấp 1.5 lần đường kính danh nghĩa (R = 1.5D). Loại này ưu tiên sự ổn định dòng chảy và giảm tổn thất áp suất.

Short Radius (SR) Elbow

Có bán kính tâm bằng đúng đường kính danh nghĩa (R = 1.0D). SR elbow là cứu cánh cho những hệ thống có không gian lắp đặt cực kỳ hạn chế, nơi mà sự gọn gàng được ưu tiên hơn tổn thất áp suất nhẹ.

Thông số kỹ thuật co nối inox

Để đảm bảo chọn đúng phụ kiện tương thích với hệ thống, các kỹ sư cần đặc biệt lưu ý đến bảng thông số kỹ thuật tiêu chuẩn:

Phân loại co nối inox theo vật liệu

Mỗi loại mác thép không gỉ sẽ mang lại hiệu quả vận hành khác nhau trong các môi trường đặc thù:

Inox 201

• Đặc điểm: Giá thành rẻ, độ cứng cao.

• Ứng dụng: Chỉ nên dùng trong trang trí nội thất hoặc các hệ thống nước thải không có tính ăn mòn hóa học.

Inox 304

• Đặc điểm: Khả năng chống ăn mòn tốt trong môi trường tự nhiên, dễ gia công và hàn.

• Vì sao phổ biến nhất? Inox 304 cân bằng hoàn hảo giữa hiệu suất và chi phí, phù hợp với hầu hết các ngành công nghiệp nhẹ, thực phẩm và nước sạch.

Inox 316

• Đặc điểm: Chứa thêm thành phần Molypden giúp kháng Clorua và axit vượt trội.

• Vì sao dùng cho hóa chất và nước biển? Trong môi trường giàu muối hoặc hóa chất mạnh, inox 304 vẫn có thể bị ăn mòn điểm (pitting). Inox 316 là lựa chọn duy nhất để đảm bảo hệ thống không bị thủng hoặc rò rỉ sau thời gian ngắn sử dụng.

So sánh Long Radius Elbow và Short Radius Elbow

Sự khác biệt giữa LR và SR không chỉ nằm ở kích thước mà còn ở tính toán thủy lực học:

Khi nào dùng LR elbow? Sử dụng cho các đường ống dẫn khí gas, hơi nóng hoặc lưu chất áp suất cao để giảm rung lắc hệ thống.

Khi nào SR elbow phù hợp? Dùng cho các không gian chật hẹp bên trong máy móc hoặc tàu thủy, nơi mà ống dẫn không có quá nhiều áp lực.

Kiểu kết nối co nối inox phổ biến

1. Butt Weld Elbow (Hàn đối đầu)

Đây là kiểu kết nối bền vững nhất. Hai đầu co nối được vát mép để hàn trực tiếp vào ống.

• Ưu điểm: Chịu áp cực tốt, không bị rò rỉ, mối hàn nhẵn mịn.

• Ứng dụng: Hệ thống áp suất cao, đường ống lớn.

2. Threaded Elbow (Nối ren)

Sử dụng các bước ren (NPT hoặc BSPT) để vặn vào ống.

• Ưu điểm: Lắp đặt nhanh, không cần thợ hàn tay nghề cao.

• Hạn chế: Dễ rò rỉ ở áp suất cao, thường chỉ dùng cho ống size nhỏ (dưới DN50).

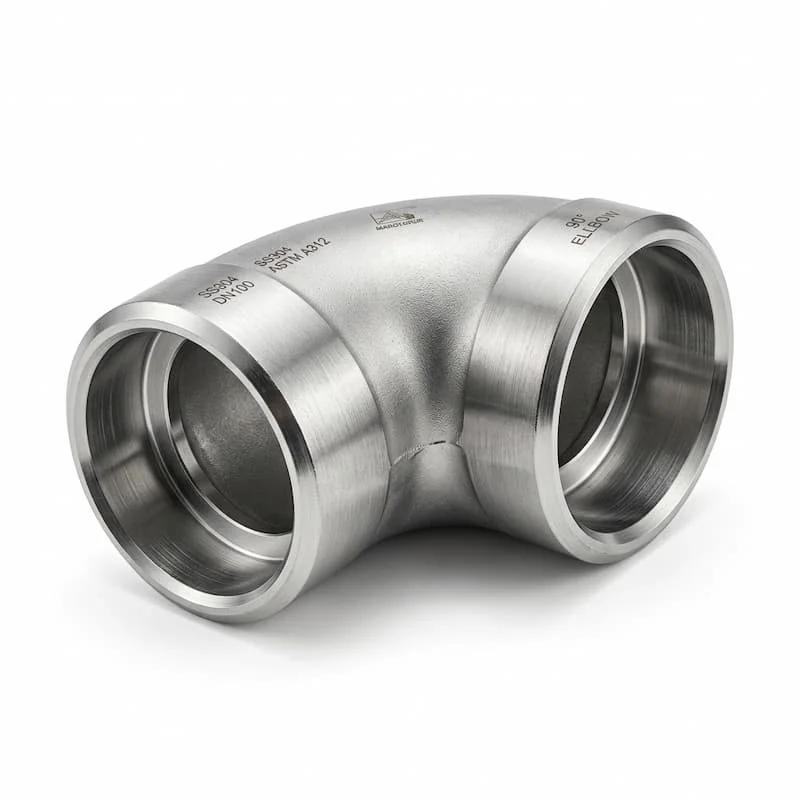

3. Socket Weld Elbow (Hàn bọc đúc)

Ống được đưa vào bên trong một "chén" trên elbow và hàn xung quanh miệng chén.

• Ưu điểm: Chống rò rỉ tốt hơn ren, căn chỉnh ống dễ dàng hơn hàn đối đầu.

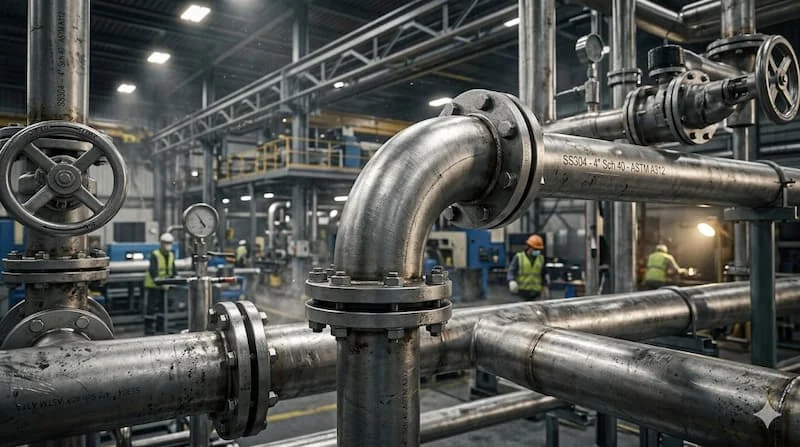

Ứng dụng thực tế: co nối inox được sử dụng ở đâu?

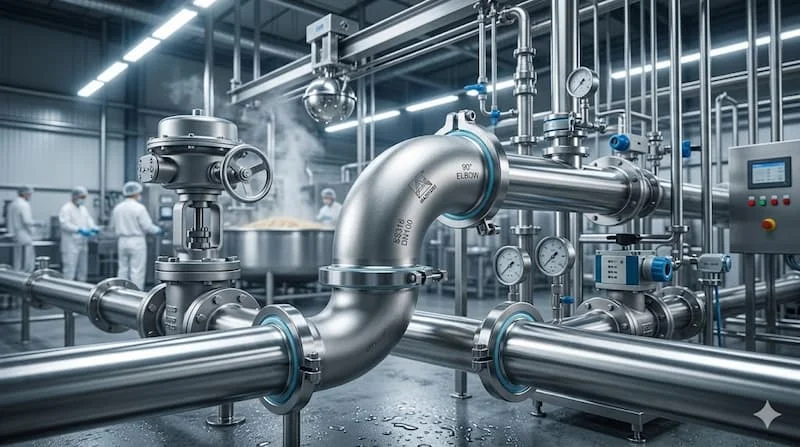

• Nhà máy thực phẩm & Dược phẩm: Yêu cầu độ bóng bề mặt cao để tránh vi khuẩn tích tụ tại các góc cong.

• Hệ thống nước sạch & Xử lý nước thải: Chống rỉ sét, đảm bảo độ tinh khiết của nguồn nước.

• Nhà máy hóa chất: Sử dụng co nối inox 316 để dẫn axit, kiềm và các dung môi hòa tan.

• Dầu khí: Ứng dụng trong các đường ống dẫn dầu thô hoặc khí tự nhiên với tiêu chuẩn chịu áp SCH80 trở lên.

• Hệ thống HVAC: Điều hướng các đường ống chiller, nước ngưng trong các tòa nhà cao tầng.

Khi nào nên dùng co nối inox?

Việc lựa chọn co nối inox thay vì nhựa hay thép carbon nên được cân nhắc khi:

1. Cần chống ăn mòn tuyệt đối: Môi trường ẩm ướt hoặc tiếp xúc hóa chất thường xuyên.

2. Yêu cầu tính thẩm mỹ và vệ sinh: Các hệ thống lắp nổi trong tòa nhà hoặc nhà máy sản xuất cần sự sạch sẽ.

3. Tuổi thọ cao: Bạn không muốn phải dừng hệ thống để bảo trì, thay thế phụ kiện định kỳ do rỉ sét.

Không phù hợp: Trong các môi trường chịu nhiệt cực cao vượt ngưỡng cho phép của inox (trên 800°C) hoặc các ứng dụng yêu cầu vật liệu siêu hợp kim đặc biệt.

Sai lầm thường gặp khi chọn co inox

• Chọn sai bán kính (Radius): Dùng SR cho hệ thống hơi cao áp dẫn đến hiện tượng búa nước và rung giật mạnh.

• Nhầm lẫn vật liệu: Sử dụng inox 201 cho hệ thống dẫn nước biển sẽ khiến co nối bị ăn mòn thủng chỉ sau vài tháng.

• Không đồng bộ Schedule (độ dày): Ống dày SCH40 nhưng lại chọn elbow SCH10S sẽ làm yếu đi cấu trúc chịu áp của toàn bộ đường ống tại điểm uốn.

Checklist chọn inox elbow phù hợp

Để tối ưu chi phí và hiệu quả, hãy làm theo các bước sau:

1. Bước 1 - Phân tích điều kiện: Lưu chất là gì? Nhiệt độ và áp suất vận hành tối đa bao nhiêu?

2. Bước 2 - Chọn hình dáng: Góc 45°, 90° hay 180°? Cần Long Radius hay Short Radius?

3. Bước 3 - Xác định tiêu chuẩn: Kích thước theo hệ ANSI (inch) hay hệ DIN (mm)? Độ dày thành ống bao nhiêu?

4. Bước 4 - Chọn vật liệu: Inox 304 cho môi trường thường, Inox 316 cho môi trường khắc nghiệt.

Lưu ý khi lắp đặt inox elbow

Lắp đặt đúng kỹ thuật là chìa khóa để tránh Leakage (rò rỉ) và Stress concentration (tập trung ứng suất):

• Alignment (Căn chỉnh): Đảm bảo tâm của elbow và ống trùng khít trước khi hàn. Nếu bị lệch, mối hàn sẽ không đều và dễ nứt dưới áp lực.

• Kỹ thuật hàn: Đối với inox, cần hàn trong môi trường khí Argon để tránh oxy hóa mối hàn (đen mối hàn).

• Vệ sinh: Sau khi hàn, cần thực hiện tẩy mối hàn (pickling) để phục hồi lớp màng bảo vệ tự nhiên của inox.

Câu hỏi thường gặp về inox elbow

1. Inox elbow là gì?

Là phụ kiện co nối bằng thép không gỉ dùng để thay đổi hướng dòng chảy của ống theo các góc 45, 90 hoặc 180 độ.

2. Co inox 304 và 316 khác nhau thế nào?

Inox 316 có khả năng chống ăn mòn tốt hơn inox 304 trong môi trường muối và axit mạnh nhờ có thêm Molypden.

3. Long radius elbow có ưu điểm gì?

Giúp dòng chảy mượt mà hơn, giảm tổn thất áp suất và giảm độ rung cho hệ thống so với loại bán kính ngắn.

4. Tại sao mối hàn inox elbow thường bị rỉ?

Nguyên nhân thường do hàn quá nhiệt làm cháy lớp bảo vệ hoặc không vệ sinh sạch sau khi hàn.

5. Nên chọn elbow hàn hay ren?

Hàn dùng cho áp suất cao và đường ống lớn, ren dùng cho áp suất thấp và cần sự linh hoạt khi tháo lắp ở kích thước nhỏ.

Kết luận

Inox elbow đóng vai trò không thể thay thế trong việc định hình kiến trúc và vận hành của các hệ thống piping chuyên nghiệp. Việc thấu hiểu từ vật liệu, bán kính cong cho đến kiểu kết nối sẽ giúp bạn tránh được những rủi ro về rò rỉ và sụt giảm hiệu suất vận hành. Một hệ thống đường ống bền bỉ bắt đầu từ việc lựa chọn những linh kiện co nối chính xác và chất lượng nhất.
