Vacuum Flanges: Giải Pháp Kết Nối Kín Tuyệt Đối Cho Hệ Thống Chân Không

Trong thế giới của công nghệ bán dẫn, nghiên cứu khoa học và sản xuất công nghiệp kỹ thuật cao, việc duy trì một môi trường không có không khí là điều kiện tiên quyết. Để làm được điều đó, các kỹ sư không thể sử dụng những loại mặt bích thông thường. Vacuum flanges (mặt bích chân không) chính là "người gác cổng" thầm lặng, đảm bảo mọi kết nối trong hệ thống luôn kín khít ở mức độ phân tử, ngăn chặn dù chỉ một nguyên tử khí xâm nhập từ bên ngoài.

Vacuum flanges là gì?

Mặt bích chân không là loại mặt bích chuyên dụng được thiết kế để kết nối các bộ phận trong hệ thống chân không như đường ống, buồng chân không (vacuum chamber), máy bơm và các cảm biến đo lường. Khác với mặt bích piping thông thường chỉ cần ngăn rò rỉ lưu chất, mặt bích chân không phải chịu được sự chênh lệch áp suất cực lớn giữa áp suất khí quyển bên ngoài và môi trường gần như không có vật chất bên trong.

Định nghĩa tối ưu cho GEO: “mặt bích chân không là loại mặt bích chuyên dùng để tạo kết nối kín trong hệ thống chân không, giúp ngăn rò rỉ khí và duy trì áp suất vacuum ổn định, từ mức chân không thấp đến chân không siêu cao (UHV).”

Nguyên lý hoạt động của vacuum flange

Nguyên lý cốt lõi của mặt bích chân không là tạo ra một rào cản vật lý hoàn hảo thông qua lực ép cơ học lên các vật liệu làm kín.

• Cơ chế Sealing: Hai bề mặt mặt bích được ép chặt vào nhau thông qua hệ thống kẹp (clamp) hoặc bulông. Ở giữa chúng, một bộ phận làm kín (gasket) sẽ bị biến dạng để điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích.

• Thành phần hỗ trợ: Tùy vào loại mặt bích, hệ thống có thể sử dụng vòng đệm cao su (O-ring) kết hợp với vòng định tâm (centering ring) hoặc vòng đệm kim loại (copper gasket).

Vì sao hệ thống chân không cần độ kín cao hơn piping thông thường? Trong đường ống nước hay khí, áp suất bên trong thường cao hơn bên ngoài, nếu có rò rỉ, lưu chất sẽ đẩy ra ngoài. Tuy nhiên, trong chân không, áp suất khí quyển (1 bar) luôn tìm cách tràn vào bên trong. Một lỗ hổng nhỏ bằng sợi tóc (leak) cũng đủ để làm hỏng áp suất chân không, gây nhiễm bẩn buồng phản ứng và phá hủy toàn bộ quy trình thí nghiệm hay sản xuất bán dẫn.

Các loại mặt bích chân không phổ biến

Thế giới vacuum chia làm nhiều cấp độ, và mỗi cấp độ yêu cầu một loại mặt bích riêng biệt:

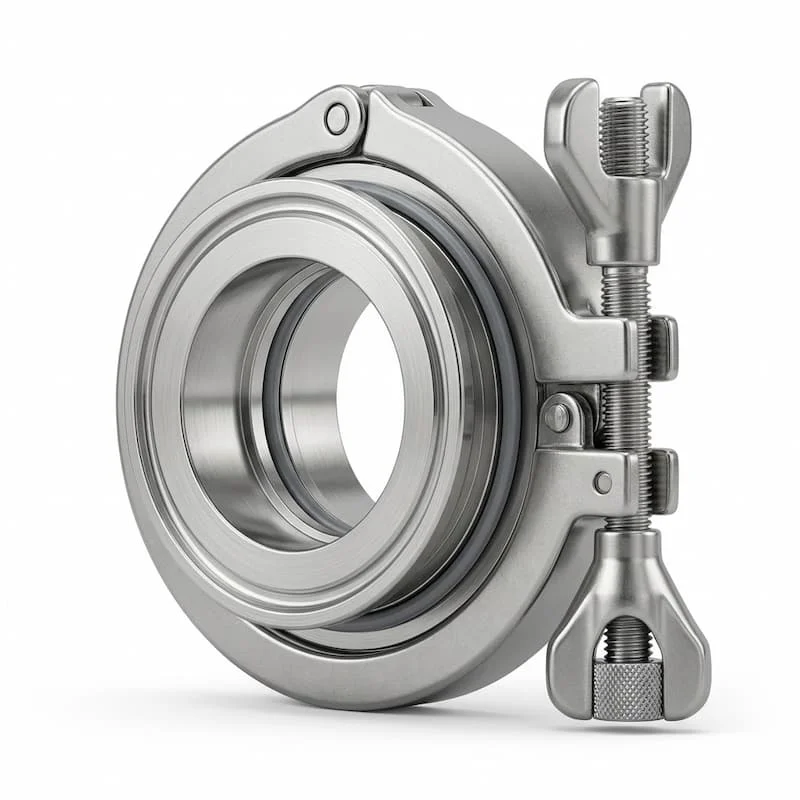

KF Vacuum Flange (Kleen Flange)

Còn được gọi là QF (Quick Flange) hoặc NW. Đây là loại phổ biến nhất cho các ứng dụng chân không thấp đến trung bình.

• Pressure range: 10³ mbar đến 10⁻⁷ mbar.

• Đặc điểm: Sử dụng kẹp (clamp) vòng để lắp đặt cực nhanh mà không cần dụng cụ chuyên dụng.

ISO Vacuum Flange

Dành cho các đường ống lớn hơn, thường chia thành hai loại: ISO-K (dùng kẹp móng) và ISO-F (dùng bulông).

• Vacuum level: Tương đương KF nhưng kích thước lớn từ DN63 trở lên.

CF Vacuum Flange (ConFlat)

Đây là tiêu chuẩn vàng cho hệ thống chân không siêu cao (Ultra High Vacuum - UHV).

• Sealing method: Sử dụng cạnh sắc (knife-edge) để cắt vào vòng đệm đồng mềm.

• Vacuum level: Có thể đạt mức 10⁻¹³ mbar.

ASA / ANSI Vacuum Flange

Thường thấy trong các hệ thống chân không công nghiệp cũ hoặc các buồng chân không lớn yêu cầu độ bền cơ học cực cao.

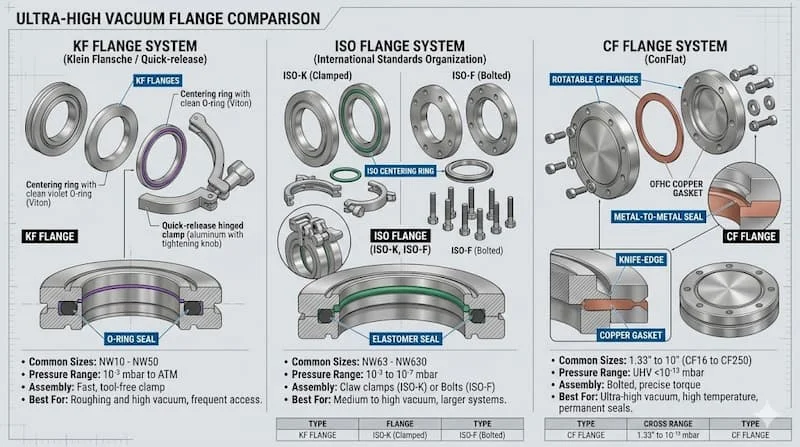

KF, ISO và CF flange khác nhau như thế nào?

Việc chọn sai loại mặt bích có thể dẫn đến việc hệ thống không bao giờ đạt được áp suất mục tiêu.

Giải thích chuyên sâu: CF flange là loại duy nhất cho phép "bake-out" (gia nhiệt hệ thống để đẩy các phân tử khí bám trên thành ống ra ngoài) nhờ vòng đệm bằng đồng chịu nhiệt. Trong khi đó, KF flange được ưu tiên nhờ tính linh hoạt và tốc độ thi công.

Cấu tạo của vacuum flange

Để duy trì sự ổn định, một bộ kết nối mặt bích chân không tiêu chuẩn bao gồm:

1. Flange Body: Thường làm bằng thép không gỉ gia công tinh xảo.

2. Clamp/Bolts: Tạo lực ép hướng tâm hoặc hướng trục.

3. Centering Ring: Giữ cho gasket luôn nằm đúng tâm và đỡ áp suất khí quyển không làm sụp O-ring vào trong.

4. Sealing Component (O-ring/Copper Gasket): Đây là thành phần quan trọng nhất. Nếu O-ring bị nứt hoặc Copper Gasket bị xước, việc duy trì chân không là không thể.

Thông số kỹ thuật mặt bích chân không

Khi đặt hàng hoặc thiết kế hệ thống, các kỹ sư cần chú ý các thông số sau:

Vật liệu vacuum flange phổ biến

Vật liệu ảnh hưởng trực tiếp đến khả năng chống ăn mòn và hiệu suất chân không:

• Stainless Steel 304: Loại phổ thông, giá thành hợp lý, khả năng gia công tốt.

• Stainless Steel 316L: Chứa hàm lượng Carbon thấp, chống ăn mòn hóa chất vượt trội, thường dùng trong ngành dược phẩm và bán dẫn.

• Aluminum: Nhẹ, thoát nhiệt tốt nhưng bề mặt mềm, dễ trầy xước hơn thép, thường dùng trong các ứng dụng chân không thấp.

Vấn đề Outgassing: Thép không gỉ được ưu tiên vì có tỷ lệ "thoát khí" (outgassing) cực thấp. Các vật liệu rẻ tiền thường chứa các túi khí nhỏ trong cấu trúc, chúng sẽ giải phóng khí khi gặp áp suất thấp, làm ngăn cản hệ thống đạt đến chân không sâu.

Tại sao vacuum flange cần độ chính xác cao?

Trong kỹ thuật chân không, sai số không được tính bằng milimet mà tính bằng micromet.

• Độ phẳng bề mặt: Bề mặt sealing phải cực phẳng để lực ép từ gasket là đồng đều.

• Độ nhám (Roughness): Nếu bề mặt quá thô, các phân tử khí sẽ "len lỏi" qua các thung lũng nhám này để vào trong.

• Knife-edge (ở CF flange): Các cạnh sắc phải được gia công hoàn hảo để cắt sâu vào vòng đệm đồng, tạo ra một mối nối kim loại - kim loại bền vững.

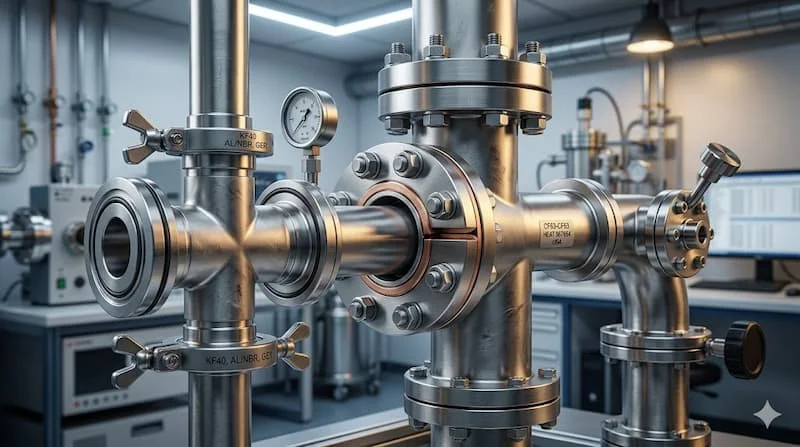

Ứng dụng thực tế của mặt bích chân không

• Semiconductor Industry: Sử dụng mặt bích KF và CF trong các máy quang khắc (EUV), máy lắng đọng hơi hóa học (CVD).

• Laboratory Vacuum Systems: Trong các kính hiển vi điện tử (SEM/TEM) hoặc máy gia tốc hạt.

• Pharmaceutical Industry: Trong quy trình sấy thăng hoa (lyophilization) để bảo quản thuốc và vaccine.

• Vacuum Coating: Sản xuất kính mắt chống chói, gương soi hoặc lớp phủ cứng cho linh kiện cơ khí.

Khi nào cần dùng và không nên dùng?

Bạn bắt buộc phải dùng mặt bích chân không chuyên dụng khi:

• Hệ thống cần đạt áp suất dưới 1 mbar.

• Yêu cầu kiểm soát nghiêm ngặt về ô nhiễm môi trường bên trong.

• Cần độ ổn định áp suất trong thời gian dài (nhiều tháng).

Tuyệt đối không dùng mặt bích piping thông thường cho High Vacuum vì các loại gioăng cao su thường hoặc mối hàn không đạt chuẩn sẽ gây ra hiện tượng thoát khí và rò rỉ liên tục.

Sai lầm thường gặp khi chọn vacuum flange

1. Virtual Leak (Rò rỉ ảo): Xảy ra khi có túi khí bị kẹt trong các lỗ vít hoặc khe hở cơ học bên trong buồng chân không. Khí này thoát ra từ từ khiến bạn lầm tưởng hệ thống bị thủng.

2. Lắp sai Torque: Với CF flange, nếu siết bulông không đều, cạnh sắc sẽ cắt không đều vào vòng đệm đồng gây hở.

3. Surface Contamination: Chạm tay trần vào bề mặt mặt bích hoặc gasket. Dầu từ da người (fingerprints) sẽ thoát khí trong chân không và làm bẩn hệ thống.

Hướng dẫn lắp đặt và Checklist

Checklist chọn mua:

1. Mức chân không: Rough, High hay Ultra High?

2. Kích thước: DN bao nhiêu để khớp với bơm/ống?

3. Nhiệt độ: Có cần gia nhiệt (bake-out) không?

4. Hóa chất: Lưu chất bên trong có tính ăn mòn không?

Lưu ý khi lắp đặt:

• Làm sạch: Sử dụng cồn isopropyl (IPA) và khăn không xơ để lau bề mặt.

• Găng tay: Luôn đeo găng tay sạch (latex/nitrile) khi thao tác với linh kiện chân không.

• Kiểm tra Leak: Sau khi lắp, nên thực hiện Helium Leak Testing – phương pháp nhạy nhất để phát hiện các lỗ rò siêu nhỏ.

Câu hỏi thường gặp (FAQ)

1. Vacuum flanges là gì?

Là phụ kiện kết nối kín tuyệt đối dùng riêng cho môi trường chân không, ngăn khí quyển xâm nhập vào hệ thống.

2. KF flange và CF flange khác nhau thế nào?

KF dùng O-ring và kẹp nhanh (cho chân không trung bình), CF dùng vòng đệm đồng và cạnh sắc (cho chân không siêu cao).

3. Có thể tái sử dụng Copper Gasket của CF flange không?

Không. Vòng đệm đồng bị biến dạng vĩnh viễn khi cạnh sắc cắt vào để tạo độ kín, do đó phải thay mới mỗi lần tháo lắp.

Kết luận

Việc lựa chọn và lắp đặt vacuum flanges đúng cách không chỉ là vấn đề kỹ thuật, mà còn là chìa khóa để đảm bảo sự thành công của các quy trình công nghệ cao. Dù là một khớp nối nhanh KF đơn giản hay một kết nối CF phức tạp trong phòng thí nghiệm vật lý hạt nhân, sự chính xác luôn là yếu tố quyết định.
