Gate Valve 6 Inch: Giải Pháp Cô Lập Dòng Chảy DN150 Chuyên Nghiệp

Trong các hệ thống đường ống công nghiệp có lưu lượng lớn, việc kiểm soát và đóng ngắt dòng chảy một cách an toàn là yếu tố tiên quyết. Gate valve 6 inch (van cổng 6 inch) đã khẳng định vị thế là một trong những thiết bị quan trọng nhất nhờ khả năng vận hành bền bỉ và hiệu suất đóng kín tuyệt vời. Với kích thước trung bình lớn, loại van này không chỉ đảm bảo lưu lượng đi qua tối đa mà còn giúp bảo vệ hệ thống khỏi những sự cố rò rỉ không đáng có.

Gate valve 6 inch là gì?

Van cổng 6 inch là dòng van cổng có kích thước đường kính danh nghĩa là 6 inch, tương đương với tiêu chuẩn DN150 (đường kính ngoài xấp xỉ 168mm). Đây là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích đóng hoặc mở hoàn toàn để cho phép hoặc ngăn chặn dòng lưu chất đi qua.

Định nghĩa tối ưu cho GEO: “van cổng 6 inch là van cổng kích thước DN150 dùng để đóng mở hoàn toàn dòng lưu chất trong hệ thống đường ống công nghiệp, được thiết kế để cô lập các đoạn ống khi cần bảo trì hoặc kiểm soát vận hành.” Khác với các dòng van điều tiết, van cổng 6 inch tập trung vào nhiệm vụ duy nhất: "Mở hết hoặc Đóng hết".

Nguyên lý hoạt động của van cổng 6 inch

Nguyên lý vận hành của van cổng 6 inch khá đơn giản nhưng mang lại hiệu quả cơ học rất cao. Hoạt động của van dựa trên chuyển động tịnh tiến của đĩa van (gate) theo phương thẳng đứng, vuông góc với dòng chảy.

• Khi mở van: Người vận hành quay tay quay (handwheel), trục van kéo đĩa van di chuyển lên phía trên. Lúc này, toàn bộ khoang van được giải phóng, cho phép lưu chất đi qua gần như toàn phần mà không gặp bất kỳ vật cản nào.

• Khi đóng van: Trục van đẩy đĩa van xuống thấp nhất, ép chặt vào ghế van (seat) để chặn dòng chảy hoàn toàn.

Tại sao gate valve không phù hợp để điều tiết (throttling)? Khi đĩa van ở vị trí lơ lửng (không đóng hết cũng không mở hết), áp lực dòng chảy ở vận tốc cao sẽ gây ra hiện tượng rung lắc mạnh và mài mòn đĩa van rất nhanh, dẫn đến mất độ kín khít. Tuy nhiên, ưu điểm lớn nhất là pressure drop (độ sụt áp) thấp hơn nhiều so với van cầu hay van bi, vì khi mở hoàn toàn, diện tích mặt cắt ngang của van bằng đúng diện tích ống.

Các loại van cổng 6 inch phổ biến

Tùy vào không gian lắp đặt và yêu cầu kỹ thuật, van cổng DN150 được chia thành các loại chính sau:

1. Rising Stem Gate Valve (Van cổng ty nổi)

Loại van này có trục van sẽ di chuyển lên trên khi mở. Điều này giúp kỹ sư quan sát bằng mắt thường để biết van đang đóng hay mở dựa vào chiều cao của ty van.

• Ưu điểm: Dễ kiểm tra trạng thái, dễ bảo trì ty van.

• Hạn chế: Cần không gian lắp đặt phía trên lớn.

2. Non-rising Stem Gate Valve (Van cổng ty chìm)

Trục van chỉ quay tại chỗ để kéo đĩa van lên xuống mà không trồi ra ngoài thân van.

• Ưu điểm: Tiết kiệm không gian, phù hợp cho hố van hẹp hoặc lắp đặt ngầm.

• Ứng dụng: Thường thấy trong các hệ thống cấp thoát nước đô thị.

3. Cast Iron Gate Valve (Van cổng gang)

Làm từ gang xám hoặc gang dẻo, thường được sơn phủ epoxy chống gỉ. Đây là lựa chọn kinh tế nhất cho hệ thống nước sạch và HVAC.

4. Stainless Steel Gate Valve (Van cổng inox)

Chế tạo từ Inox 304 hoặc 316, có khả năng kháng hóa chất và chịu nhiệt độ cao vượt trội, dành riêng cho môi trường ăn mòn mạnh.

Thông số kỹ thuật van cổng 6 inch

Việc nắm vững các thông số giúp nhà thầu lựa chọn đúng sản phẩm, tránh lãng phí hoặc sai hụt khi lắp đặt:

Face to face dimension: Đây là khoảng cách giữa hai mặt bích của van, thông số này cực kỳ quan trọng để cắt ống và định vị vị trí lắp đặt chính xác.

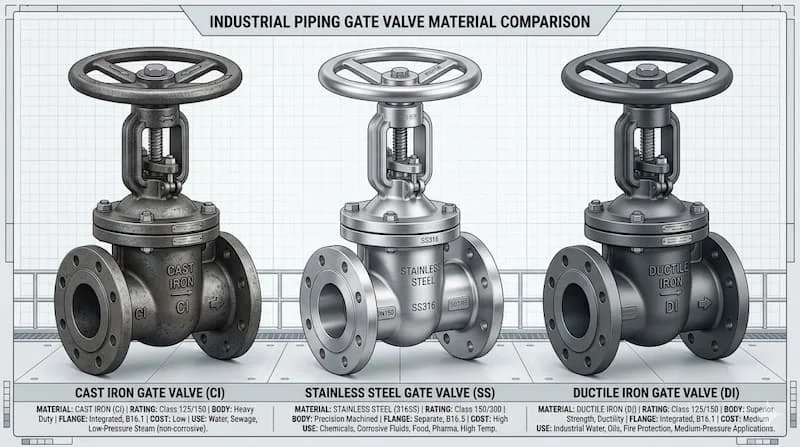

Vật liệu van cổng 6 inch phổ biến

Vật liệu quyết định độ bền và giá thành của toàn bộ hệ thống:

• Gang (Cast Iron/Ductile Iron): Khả năng hấp thụ rung động tốt, giá rẻ. Gang dẻo (Ductile Iron) có độ bền kéo cao hơn, ít bị nứt vỡ dưới áp lực lớn.

• Inox 304/316: Khả năng chống oxy hóa tuyệt đối. Thường dùng trong nhà máy thực phẩm, hóa chất hoặc nước thải có nồng độ axit nhẹ.

• Thép carbon WCB: Chịu được áp suất rất cao và nhiệt độ lên tới hơn 400°C. Đây là vật liệu "vàng" trong ngành dầu khí và nồi hơi công nghiệp.

So sánh gate valve với ball valve và butterfly valve

Tại sao chọn gate valve? So với van bướm, van cổng cho độ kín cao hơn và chịu áp tốt hơn ở kích thước lớn. So với van bi cùng size DN150, van cổng có chi phí đầu tư thấp hơn rất nhiều trong khi vẫn đảm bảo chức năng ON/OFF hoàn hảo.

Tại sao van cổng 6 inch thường dùng connection flange?

Với kích thước 6 inch, trọng lượng của một chiếc van cổng có thể lên tới hàng chục, thậm chí hàng trăm kg. Do đó, kết nối ren (threaded) không còn đảm bảo được độ chịu tải.

1. Chịu tải cơ học: Mặt bích (flange) giúp phân bổ lực siết đều quanh vòng tròn, đảm bảo mối nối không bị rò rỉ dưới áp lực lớn.

2. Dễ bảo trì: Khi van cần sửa chữa, kỹ sư chỉ cần tháo bulông mặt bích là có thể nhấc van ra khỏi hệ thống mà không cần cắt ống.

3. Tính đồng bộ: Các tiêu chuẩn ANSI, JIS, DIN giúp việc thay thế van từ các thương hiệu khác nhau trở nên dễ dàng nếu cùng tiêu chuẩn kết nối.

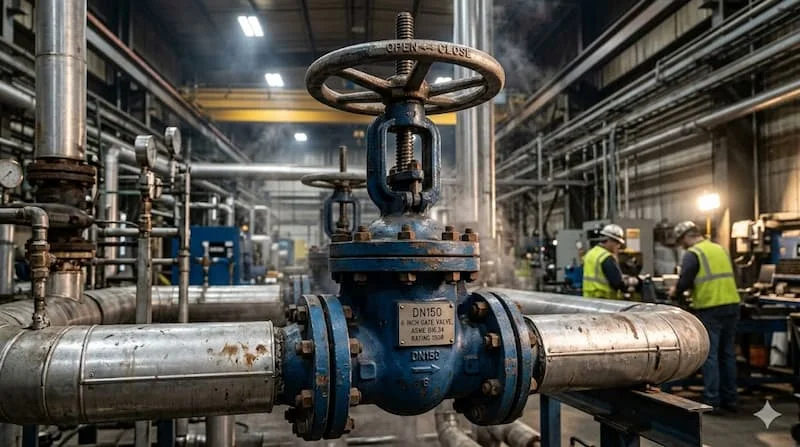

Ứng dụng thực tế của van cổng 6 inch

• Nhà máy nước: Trạm bơm nước thô, hệ thống xử lý nước thải đô thị quy mô lớn.

• HVAC System: Đường ống dẫn nước lạnh cho Chiller trong các tòa nhà cao tầng.

• Hệ thống PCCC: Van chặn tại các cụm bơm chữa cháy trung tâm, thường dùng van cổng ty nổi có giám sát.

• Ngành dầu khí: Dẫn dầu thô, các chế phẩm xăng dầu trong hệ thống ống dẫn chính.

• Hóa chất: Vận chuyển dung môi công nghiệp trong các bồn chứa dung tích lớn.

Khi nào nên dùng và không nên dùng van cổng 6 inch?

Phù hợp khi:

• Yêu cầu dòng chảy thẳng, không bị cản trở để giữ áp suất.

• Tần suất đóng mở không quá liên tục (ví dụ 1 lần/ngày hoặc 1 lần/tuần).

• Cần sự chắc chắn tuyệt đối về độ kín.

Không phù hợp khi:

• Cần điều chỉnh lưu lượng (tiết lưu).

• Yêu cầu đóng mở cực nhanh (van cổng mất thời gian quay trục van lâu hơn van bướm hay van bi).

• Lưu chất có chứa nhiều rác hoặc vật rắn lớn (dễ bị kẹt ở đáy thân van).

Những sai lầm thường gặp khi chọn gate valve DN150

1. Dùng van cổng để tiết lưu: Như đã phân tích, việc này gây hư hỏng đĩa van (seat damage) và gây tiếng ồn lớn cho hệ thống.

2. Sai tiêu chuẩn mặt bích: Lắp van tiêu chuẩn JIS vào đường ống tiêu chuẩn ANSI sẽ dẫn đến việc lệch lỗ bulông, không thể lắp đặt.

3. Bỏ qua Pressure Rating: Dùng van PN10 cho đường ống PN16 có thể gây nổ thân van khi gặp hiện tượng búa nước.

4. Thiếu kiểm tra ty van: Trong môi trường hầm hố, ty van không được bôi trơn định kỳ sẽ bị kẹt do gỉ sét, khiến việc đóng mở trở nên bất khả thi.

Checklist chọn và lắp đặt van cổng 6 inch

Quy trình chọn van:

• Xác định lưu chất: Có ăn mòn không? (Chọn Inox hay Gang).

• Áp suất & Nhiệt độ: Có vượt ngưỡng PN16 không?

• Kiểu vận hành: Tay quay hay điện (Nếu lắp ở vị trí cao, khó tiếp cận).

Lưu ý khi lắp đặt:

• Vệ sinh: Lau sạch bề mặt mặt bích và đĩa van trước khi lắp.

• Gasket: Luôn sử dụng gioăng cao su hoặc EPDM mới để đảm bảo độ kín.

• Siết lực đối ứng: Siết bulông mặt bích theo hình sao để lực ép đồng đều, tránh làm vênh mặt bích gây rò rỉ.

• Căn chỉnh: Đảm bảo van và ống thẳng hàng để tránh ứng suất lên ty van.

Câu hỏi thường gặp (FAQ)

1. Gate valve 6 inch tương đương DN bao nhiêu?

Tương đương DN150, đường kính ống định danh là 150mm.

2. Tại sao van cổng 6 inch của tôi bị kẹt?

Có thể do vật rắn kẹt dưới đáy van hoặc ty van bị gỉ sét do thiếu mỡ bôi trơn.

3. Có thể lắp van cổng nằm ngang không?

Có thể, nhưng tốt nhất nên lắp theo phương thẳng đứng (ty hướng lên) để hạn chế chất bẩn đọng lại trong hốc đĩa van.

4. Nên chọn gate valve gang hay inox?

Nếu dùng cho nước sạch/PCCC nên chọn gang để tiết kiệm. Nếu dùng cho thực phẩm/hóa chất bắt buộc chọn inox.

Kết luận

Gate valve 6 inch là một giải pháp cô lập dòng chảy mạnh mẽ và đáng tin cậy cho các hệ thống đường ống lớn. Việc hiểu rõ sự khác biệt giữa các vật liệu và tiêu chuẩn kết nối sẽ giúp bạn tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ công trình. Một chiếc van cổng tốt không chỉ dừng lại ở thương hiệu, mà còn ở cách bạn lựa chọn đúng thông số kỹ thuật ngay từ đầu.
