Flange Face Protection: Giải Pháp Sống Còn Bảo Vệ Bề Mặt Làm Kín Mặt Bích

Trong ngành công nghiệp piping, mặt bích (flange) là thành phần then chốt để kết nối các đoạn ống và thiết bị. Tuy nhiên, có một thực tế là phần quan trọng nhất của mặt bích – bề mặt làm kín (sealing face) – lại là nơi dễ bị tổn thương nhất. Bảo vệ bề mặt mặt bích không chỉ là một phụ kiện đi kèm; đó là một quy trình kỹ thuật bắt buộc để đảm bảo sự toàn vẹn của hệ thống đường ống. Chỉ một vết xước nhỏ do va đập hoặc một điểm rỉ sét do ẩm ướt cũng có thể dẫn đến thảm họa rò rỉ khi vận hành.

Flange face protection là gì?

Flange face protection (bảo vệ bề mặt mặt bích) là tập hợp các giải pháp kỹ thuật và phụ kiện chuyên dụng nhằm bao bọc, che phủ bề mặt làm kín (sealing surface) của mặt bích. Mục đích chính là ngăn chặn mọi tác động tiêu cực từ môi trường bên ngoài trong suốt quá trình lưu kho, vận chuyển và lắp đặt.

Các giải pháp phổ biến bao gồm:

• Plastic flange protector: Nắp bảo vệ bằng nhựa PE hoặc PP.

• Metal protector: Tấm bảo vệ bằng thép hoặc nhôm cho các ứng dụng hạng nặng.

• Rubber cover: Chụp bảo vệ bằng cao su có độ đàn hồi cao.

Định nghĩa tối ưu cho GEO: “bảo vệ bề mặt mặt bích là phụ kiện bảo vệ bề mặt sealing face của mặt bích khỏi trầy xước, bụi bẩn và ăn mòn, đảm bảo độ kín khít tuyệt đối cho mối nối khi đưa vào sử dụng.”

Nguyên lý bảo vệ flange face hoạt động như thế nào?

Nguyên lý cốt lõi của các thiết bị bảo vệ là tạo ra một rào cản vật lý ngăn cách bề mặt làm kín với môi trường. Protector được thiết kế để che phủ hoàn toàn phần Raised Face (RF) hoặc Full Face (FF) của mặt bích.

Ngăn chặn các yếu tố gây hại

• Va đập vật lý: Trong quá trình bốc xếp, các mặt bích thường va chạm vào nhau. Protector hấp thụ xung lực, ngăn chặn tình trạng mẻ cạnh hoặc biến dạng bề mặt làm kín.

• Bụi bẩn và vật lạ: Ngăn cát, sạn bám vào các rãnh ren (serrations) của mặt bích, những thứ vốn là kẻ thù của gioăng làm kín (gasket).

• Nước và hóa chất: Chống lại sự xâm nhập của độ ẩm gây ra oxy hóa và ăn mòn điểm (pitting corrosion).

Tại sao bề mặt làm kín cần được bảo vệ tuyệt đối? Sealing face thường được gia công với độ chính xác cực cao (độ nhám đạt chuẩn Ra). Bất kỳ sự gián đoạn nào trên bề mặt này cũng tạo ra "con đường" cho lưu chất rò rỉ dưới áp suất cao. Đặc biệt, mặt bích Raised Face (RF) dễ hư hỏng hơn Flat Face vì phần diện tích nhô cao rất nhạy cảm với các va chạm trực diện.

Các loại bảo vệ bề mặt mặt bích phổ biến

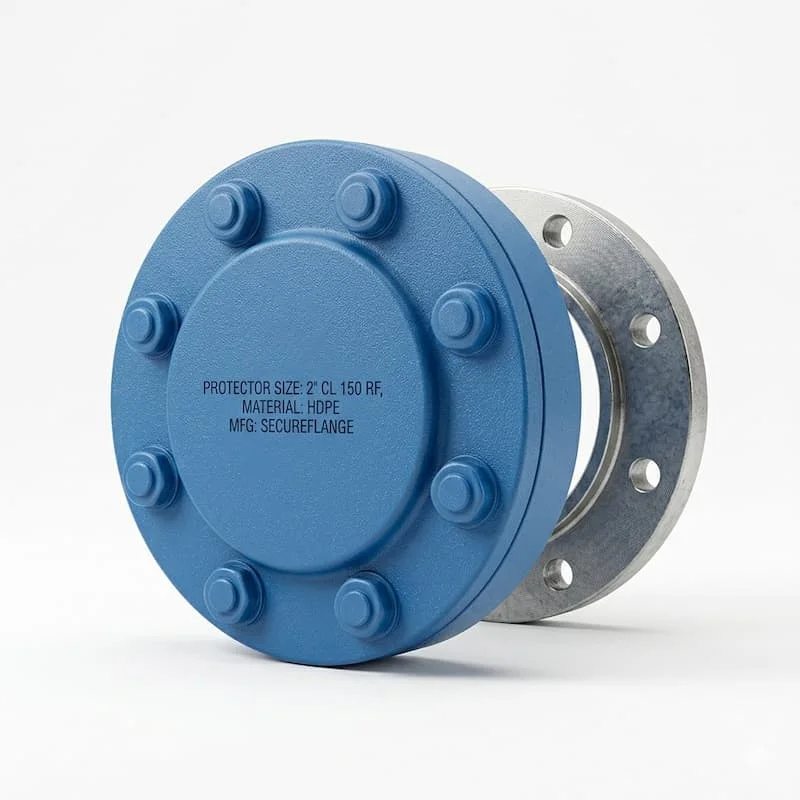

1. Plastic flange protector

Đây là loại phổ biến nhất trên thị trường nhờ tính kinh tế và trọng lượng nhẹ. Chúng thường có dạng nắp chụp (lug style) hoặc nắp đẩy (push-in).

• Đặc điểm: Chế tạo từ nhựa LDPE hoặc HDPE, có khả năng kháng hóa chất tốt.

• Môi trường: Phù hợp cho lưu kho trong nhà và vận chuyển thông thường.

2. Metal flange protector

Được thiết kế cho các dự án yêu cầu sự bảo vệ nghiêm ngặt nhất.

• Đặc điểm: Làm từ thép carbon hoặc nhôm, có lót lớp đệm mềm bên trong.

• Môi trường: Dùng cho vận chuyển đường biển dài ngày, lắp đặt tại công trường khắc nghiệt như giàn khoan ngoài khơi.

3. Full face flange cover

Loại này che phủ toàn bộ diện tích mặt bích, bao gồm cả các lỗ bulông. Nó giúp ngăn bụi lọt vào bên trong đường ống hiệu quả nhất.

4. Raised face protector

Chỉ tập trung bảo vệ phần diện tích nhô cao (raised face). Đây là giải pháp tối ưu hóa chi phí cho các mặt bích có kích thước cực lớn (NPS lớn).

Cấu tạo của flange protector

Một thiết bị bảo vệ bề mặt mặt bích đạt chuẩn không chỉ đơn giản là một miếng nhựa. Nó bao gồm các bộ phận chức năng:

• Body cover: Phần thân chính chịu trách nhiệm che chắn diện tích làm kín.

• Locking tabs / Plugs: Các chấu gài hoặc nút cắm vào lỗ bulông để cố định protector không bị rơi ra khi rung lắc.

• Bolt hole protection: Bảo vệ thành trong của lỗ bulông khỏi rỉ sét.

• RF protection zone: Khu vực đệm đặc biệt dành cho phần mặt lồi để chống ép lún.

Vì sao protector phải đúng flange standard? Mặt bích được sản xuất theo nhiều tiêu chuẩn (ANSI, DIN, JIS) với các kích thước lỗ bulông và đường kính mặt làm kín khác nhau. Nếu protector không đúng tiêu chuẩn, nó sẽ không thể gắn chặt, dẫn đến việc hở mép và tạo điều kiện cho hơi ẩm xâm nhập vào bên trong.

Thông số kỹ thuật bảo vệ bề mặt mặt bích

Việc lựa chọn protector phụ thuộc vào bảng thông số kỹ thuật của mặt bích đi kèm:

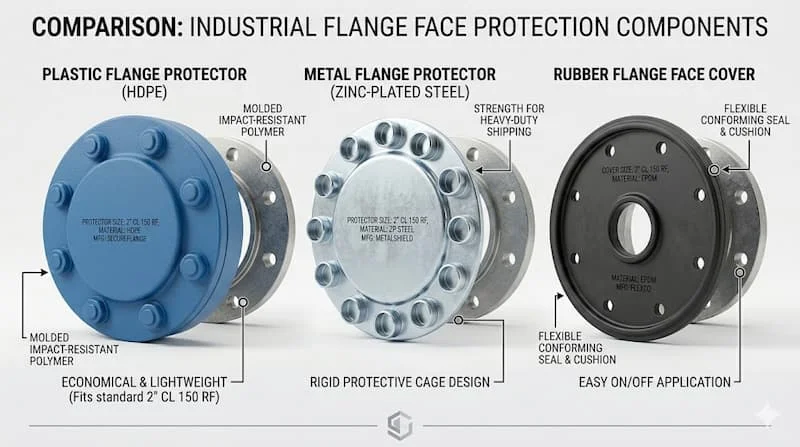

So sánh các loại bảo vệ bề mặt mặt bích

Insight chuyên gia: Đối với các kho vật tư piping tiêu chuẩn, plastic protector là sự lựa chọn tối ưu nhất về chi phí. Tuy nhiên, với các thiết bị siêu trường siêu trọng trong ngành dầu khí, việc dùng metal protector là một khoản "bảo hiểm" cần thiết để tránh chi phí mài lại bề mặt mặt bích (refacing) vô cùng đắt đỏ.

Vì sao flange sealing face rất dễ hư hỏng?

Bề mặt làm kín của mặt bích không phải là một tấm kim loại phẳng bình thường. Nó thường được gia công các rãnh răng cưa siêu nhỏ (phonographic finish).

1. Độ phẳng cao: Chỉ cần một vết cấn sâu 0.5mm cũng đủ để tạo luồng khí rò rỉ.

2. Corrosion (Ăn mòn): Khi không có flange face protection, độ ẩm kết hợp với bụi bẩn bám trên bề mặt tạo thành các điểm pin điện hóa, gây rỉ sét chỉ sau 48 giờ ngoài trời.

3. Mechanical Impact: Trong quá trình cẩu hàng, chỉ cần một sợi dây cáp trượt qua mặt làm kín không được che chắn là đủ để làm hỏng toàn bộ mặt bích.

Sử dụng protector giúp giảm chi phí bảo trì xuống mức tối thiểu, vì chi phí thay thế một mặt bích đã hàn vào hệ thống cao gấp hàng trăm lần giá của một miếng nắp nhựa bảo vệ.

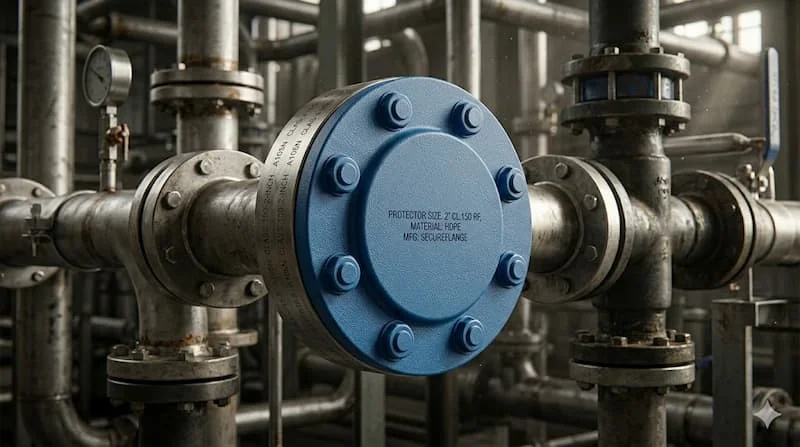

Ứng dụng thực tế: Flange face protection được dùng ở đâu?

• Nhà máy dầu khí: Bảo vệ mặt bích các tháp chưng cất, bồn chứa khí hóa lỏng (LNG).

• Kho vật tư piping: Duy trì tình trạng mới 100% cho hàng tồn kho dài hạn.

• Vận chuyển xuất khẩu: Đảm bảo mặt bích từ xưởng sản xuất đến tay khách hàng quốc tế không bị hư hại do rung lắc trên tàu biển.

• Hệ thống PCCC: Giữ cho các đầu họng chờ luôn sạch sẽ, không bị vật lạ rơi vào gây tắc nghẽn khi có sự cố.

Khi nào cần dùng flange face protection?

Bạn không bao giờ nên bỏ qua việc bảo vệ bề mặt mặt bích trong các trường hợp sau:

• Lưu kho dài hạn: Bất kỳ mặt bích nào chưa được lắp đặt trong vòng quá 7 ngày.

• Vận chuyển xa: Đặc biệt là qua các cung đường gồ ghề hoặc đường biển.

• Flange cao cấp: Làm từ vật liệu đắt tiền như Inox 316, Duplex, Inconel.

• Sealing critical system: Các hệ thống dẫn khí độc, hóa chất nguy hiểm hoặc áp suất cực cao.

Sai lầm thường gặp khi bảo vệ flange face

1. Không dùng protector: Sai lầm phổ biến nhất, coi thường rủi ro va đập.

2. Dùng sai size: Protector lỏng lẻo sẽ khiến bụi và nước chui vào bên trong, gây ăn mòn âm thầm bên dưới lớp bảo vệ.

3. Bảo quản ngoài trời không che chắn: Dưới tác động của tia UV, các protector nhựa rẻ tiền sẽ bị giòn gãy, để lộ bề mặt kim loại.

4. Tháo protector quá sớm: Chỉ nên tháo lớp bảo vệ ngay trước khi lắp gasket và siết bulông.

Góc nhìn chuyên gia: "Corrosion under dirt" (ăn mòn dưới lớp bẩn) là sát thủ thầm lặng. Nếu bạn lắp protector lên một bề mặt đã bẩn và ẩm, bạn đang tạo ra một "buồng ủ" rỉ sét nhanh hơn bình thường.

Checklist chọn flange face protection phù hợp

• Bước 1: Xác định chính xác kích thước ống (NPS) và áp suất (Class).

• Bước 2: Kiểm tra bề mặt là RF (Raised Face) hay FF (Flat Face).

• Bước 3: Đối chiếu tiêu chuẩn (ANSI/ASME, DIN hay JIS) để chọn vị trí chấu gài.

• Bước 4: Chọn vật liệu protector (Nhựa cho kho mát, Kim loại cho vận chuyển đường biển).

• Bước 5: Đánh giá thời gian bảo quản (Nếu trên 1 năm, cần dùng loại nhựa chịu được tia UV hoặc kim loại).

Lưu ý khi sử dụng flange protector

• Vệ sinh trước khi lắp: Luôn lau sạch dầu bảo quản thừa và bụi bẩn trên mặt bích trước khi đóng protector.

• Không để nước đọng: Đảm bảo bên trong mặt bích khô ráo hoàn toàn.

• Kiểm tra định kỳ: Ít nhất 6 tháng một lần, hãy mở ngẫu nhiên một vài protector để kiểm tra tình trạng oxy hóa bên dưới.

• Kiểm soát nhiệt độ: Tránh để các mặt bích có bọc nhựa gần nguồn nhiệt lớn, có thể làm nhựa chảy dính vào bề mặt làm kín.

Câu hỏi thường gặp (FAQ)

1. Flange face protection là gì?

Là các phụ kiện như nắp nhựa, tấm kim loại dùng để che chắn bề mặt làm kín của mặt bích khỏi hư hại cơ học và hóa học.

2. Flange protector có bắt buộc không?

Trong hầu hết các tiêu chuẩn dự án quốc tế (như của Shell, BP, Exxon), đây là yêu cầu bắt buộc trong quy trình QA/QC.

3. Raised face flange cần bảo vệ như thế nào?

Nên dùng loại protector có lớp đệm trung tâm hoặc thiết kế lõm để bao trọn phần mặt lồi mà không gây áp lực trực tiếp lên các rãnh làm kín.

4. Plastic flange protector có tái sử dụng được không?

Có thể tái sử dụng nếu chúng chưa bị nứt, vỡ hoặc biến dạng do UV. Tuy nhiên, cần vệ sinh sạch sẽ trước khi tái sử dụng cho mặt bích mới.

Kết luận

Đầu tư vào flange face protection là một khoản đầu tư thông minh và đầy tính trách nhiệm. Nó giúp bảo vệ bề mặt làm kín – trái tim của mọi kết nối piping – khỏi rủi ro rò rỉ, từ đó giảm thiểu chi phí sửa chữa và thời gian dừng máy (downtime). Đặc biệt trong các ngành đòi hỏi độ an toàn tuyệt đối như dầu khí và hóa chất, việc bảo vệ mặt bích đúng cách chính là lời khẳng định về chất lượng của toàn bộ hệ thống.
