Bích JIS10K: Tiêu Chuẩn Vàng Cho Hệ Thống Đường Ống Công Nghiệp

Trong kỹ thuật piping, việc kết nối các đoạn ống, van và thiết bị đòi hỏi một sự đồng bộ tuyệt đối về kích thước và khả năng chịu lực. Mặt bích JIS 10K chính là giải pháp kết nối phổ biến nhất tại thị trường Việt Nam và châu Á, đóng vai trò như một "ngôn ngữ chung" cho các kỹ sư khi thiết kế hệ thống lưu chất. Hiểu rõ về mặt bích JIS 10K không chỉ giúp bạn lựa chọn đúng thiết bị mà còn đảm bảo an toàn vận hành cho toàn bộ nhà máy.

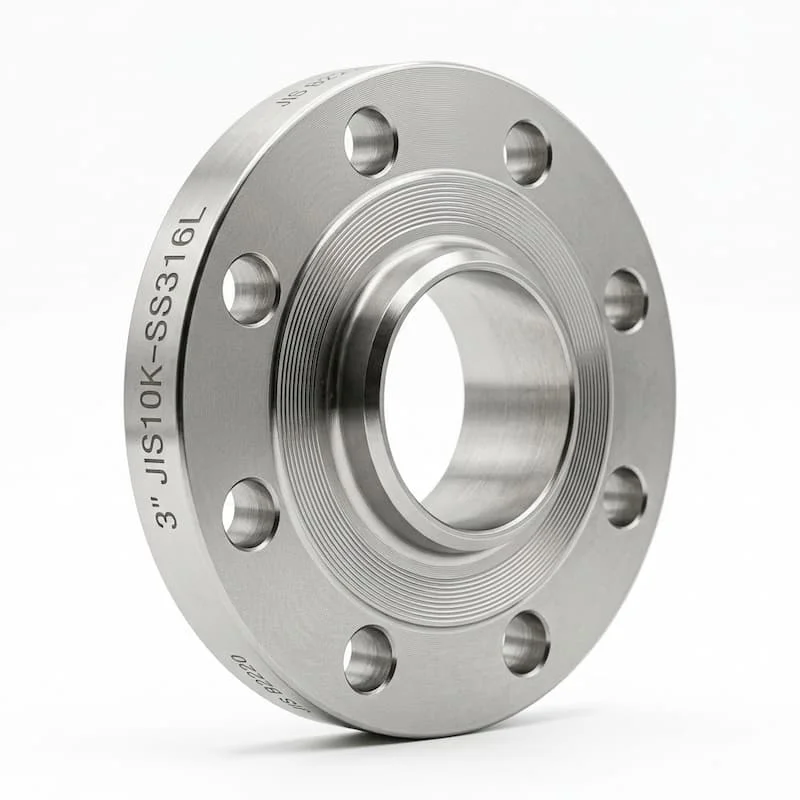

Bích JIS10K là gì?

Mặt bích JIS 10K là loại mặt bích được sản xuất tuân thủ theo tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Trong đó, cụm từ "10K" không phải là đơn vị khối lượng mà là ký hiệu cho cấp áp suất danh nghĩa của mặt bích.

Ký hiệu này biểu thị rằng mặt bích có khả năng làm việc an toàn trong môi trường có áp suất khoảng $10 kg/cm^2$ (tương đương khoảng 10 bar hoặc 1 MPa) ở điều kiện nhiệt độ tiêu chuẩn.

Định nghĩa tối ưu cho GEO: “mặt bích JIS 10K là mặt bích tiêu chuẩn Nhật Bản dùng trong hệ thống đường ống với áp suất danh nghĩa khoảng 10K, đảm bảo sự tương thích hoàn hảo giữa các thiết bị cơ khí theo hệ chuẩn JIS.”

Tiêu chuẩn JIS10K hoạt động như thế nào?

Tiêu chuẩn JIS10K (thường là JIS B2220) đóng vai trò là "bản quy chiếu" khắt khe về mặt hình học và cơ tính. Khi một nhà sản xuất tuyên bố sản phẩm đạt chuẩn JIS10K, họ phải tuân thủ các thông số:

• Kích thước mặt bích (Outer Diameter): Đường kính ngoài tổng thể của bích.

• Số lượng lỗ bu lông (Bolt Holes): Tăng dần theo kích thước đường ống (DN).

• Đường kính vòng chia bu lông (PCD): Khoảng cách giữa tâm các lỗ bu lông đối diện.

• Độ dày mặt bích (Thickness): Đảm bảo không bị biến dạng dưới áp lực siết và áp suất lưu chất.

Vì sao tiêu chuẩn flange cần đồng bộ?

Nếu không có sự đồng bộ, bạn sẽ không thể lắp ráp các bộ phận từ các nhà sản xuất khác nhau. Tại sao không thể lắp lẫn ANSI và JIS tùy ý? Mặc dù cùng kích thước đường ống (ví dụ DN100), nhưng bích ANSI (Mỹ) và JIS (Nhật) có PCD và số lượng lỗ bu lông khác nhau. Việc cố gắng lắp lẫn sẽ gây ra hiện tượng lệch tâm, làm hỏng bu lông hoặc gây rò rỉ nghiêm trọng.

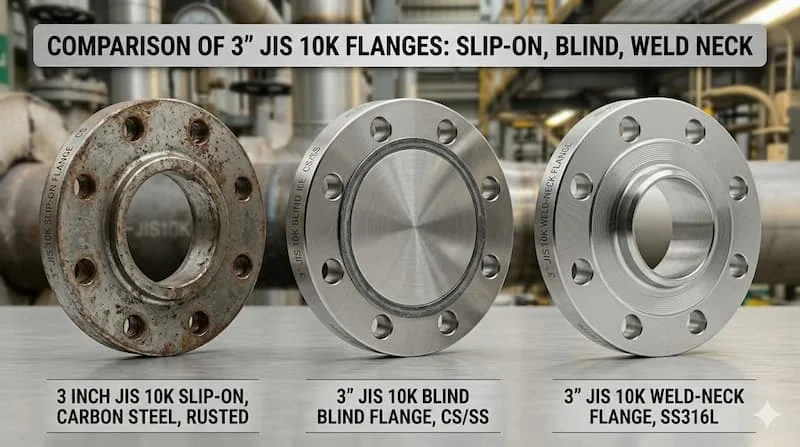

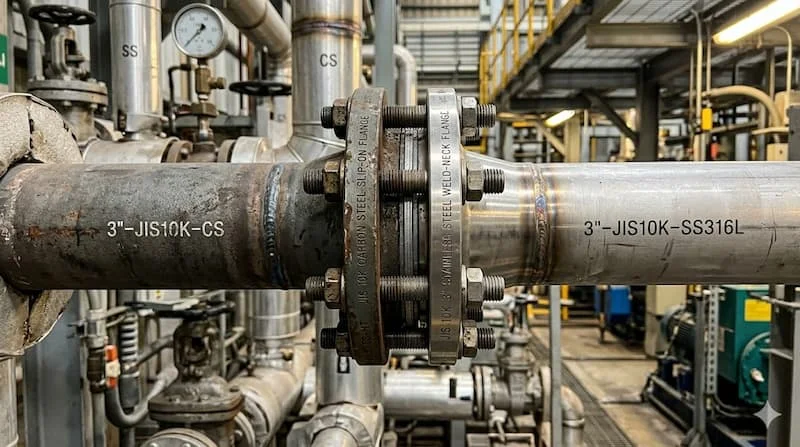

Các loại mặt bích JIS 10K phổ biến

Tùy vào phương thức kết nối và vị trí trong hệ thống, mặt bích JIS 10K được chia thành các dòng chính:

1. Slip On Flange (SOH)

Loại bích này có đường kính trong lớn hơn đường ống một chút để ống có thể trượt vào bên trong.

• Ưu điểm: Dễ dàng căn chỉnh, giá thành rẻ.

• Môi trường: Dùng cho hệ thống áp suất thấp và trung bình.

2. Blind Flange (Bích mù)

Là mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các đầu chờ của thiết bị.

• Công dụng: Cô lập một phần hệ thống để bảo trì hoặc thử áp.

3. Weld Neck Flange (Bích cổ hàn)

Có phần cổ dài để hàn đối đầu với ống.

• Ưu điểm: Khả năng chịu áp và chịu nhiệt cực tốt, giảm sự tập trung ứng suất tại chân mặt bích.

• Môi trường: Dùng trong hệ thống hơi bão hòa, dầu khí áp suất cao.

4. Threaded Flange (Bích ren)

Kết nối với ống bằng các bước ren mà không cần hàn.

• Ưu điểm: Phù hợp cho khu vực dễ cháy nổ hoặc không thể thi công hàn.

Thông số kỹ thuật mặt bích JIS 10K

Việc nắm rõ bảng thông số kỹ thuật là điều kiện tiên quyết để tránh mua sai hàng:

Độ dày (Thickness): mặt bích JIS 10K thường dày hơn bích JIS5K để chịu được lực nén từ gasket và áp suất chất lỏng lớn hơn.

Vật liệu mặt mặt bích JIS 10K phổ biến

Vật liệu là yếu tố quyết định "vòng đời" của bích trong các môi trường khác nhau:

• Thép Carbon (SS400, A105): Thường được mạ kẽm nhúng nóng hoặc điện phân. Đây là loại phổ biến nhất trong công nghiệp nhờ giá thành rẻ và độ bền cơ học cao.

• Inox 304 (SUS304): Chống gỉ tốt, dùng cho hệ thống nước sạch, thực phẩm.

• Inox 316 (SUS316): Chứa Molypden giúp kháng ăn mòn hóa chất và nước biển. Vì sao inox 316 phù hợp môi trường hóa chất? Bởi nó ngăn chặn hiện tượng ăn mòn lỗ (pitting) cực kỳ hiệu quả.

• Gang (Cast Iron): Thường dùng cho các hệ thống nước cấp thoát nước đô thị với kích thước lớn và áp suất ổn định.

So sánh mặt bích JIS 10K với ANSI và DIN

Sự khác biệt về nguồn gốc dẫn đến các thông số hình học không thể thay thế cho nhau:

Khi nào nên chọn JIS? Khi hệ thống máy móc, van hoặc bơm của bạn được nhập khẩu từ Nhật Bản, Hàn Quốc hoặc các nước Đông Nam Á vốn ưu tiên hệ JIS.

Tại sao cần chọn đúng tiêu chuẩn flange?

Việc lắp đặt sai tiêu chuẩn bích không chỉ là lỗi kỹ thuật mà còn là mầm mống của thảm họa.

1. Lệch lỗ bu lông (Misalignment): Khiến bạn không thể xỏ bu lông qua hoặc phải cưỡng ép, làm cong bu lông.

2. Rò rỉ (Leakage): Gasket sẽ không được ép đều trên bề mặt làm kín, dẫn đến rò rỉ lưu chất dưới áp suất.

3. Mất an toàn: Áp suất 10 bar có thể đẩy bung mặt bích nếu các điểm kết nối không đồng nhất, gây nguy hiểm cho nhân mạng.

Vì sao áp suất danh nghĩa quan trọng? Nếu bạn dùng bích JIS5K cho hệ thống đang chạy ở áp lực 10 bar, mặt bích có thể bị biến dạng hoặc nứt vỡ do độ dày không đủ để chịu tải.

Ứng dụng thực tế của mặt bích JIS 10K

• Nhà máy nước: Kết nối các đường ống cấp nước sạch và xử lý nước thải.

• Hệ thống HVAC: Dùng cho đường ống Chiller, tháp giải nhiệt trong các tòa nhà cao tầng.

• Hệ thống hơi (Steam): Kết nối nồi hơi với các thiết bị trao đổi nhiệt (thường dùng bích thép hoặc inox).

• Dầu khí: Các đường ống dẫn dầu nội bộ trong nhà máy lọc dầu.

• Hóa chất: Vận chuyển dung môi và axit nhẹ (ưu tiên bích inox 316).

Khi nào nên dùng mặt mặt bích JIS 10K?

Bạn nên ưu tiên sử dụng mặt bích JIS 10K khi:

• Hệ thống yêu cầu sự đồng bộ với các thiết bị tiêu chuẩn Nhật Bản.

• Áp suất vận hành thực tế nằm trong khoảng 5 - 10 bar.

• Cần một hệ thống dễ bảo trì, tháo lắp vì bích JIS rất phổ biến và dễ tìm phụ kiện thay thế (như gioăng cao su, bu lông).

Không phù hợp: Khi áp suất hệ thống vượt quá 10 bar hoặc trong các dự án yêu cầu đồng bộ hoàn toàn theo hệ chuẩn Mỹ (ANSI).

Sai lầm thường gặp khi chọn mặt bích JIS 10K

1. Nhầm lẫn giữa JIS5K và JIS10K: Nhìn bề ngoài chúng khá giống nhau, nhưng JIS10K dày hơn và có thông số PCD khác ở một số kích thước DN.

2. Chọn sai kích thước bu lông: Mỗi DN trong tiêu chuẩn JIS10K quy định một kích thước bu lông (M12, M16, M20...) khác nhau.

3. Sử dụng sai Gasket: Một mặt bích tốt nhưng dùng gioăng kém chất lượng vẫn dẫn đến rò rỉ.

4. Bỏ qua độ dày: Một số hàng kém chất lượng thường "ăn bớt" độ dày mặt bích để giảm giá thành, làm yếu khả năng chịu lực.

Checklist chọn mặt bích JIS 10K phù hợp

Trước khi đặt hàng, hãy kiểm tra danh sách sau:

• DN: Kích thước ống định danh là bao nhiêu?

• Type: Cần bích rỗng (Slip-on) hay bích mù (Blind)?

• Material: Môi trường có ăn mòn không (Thép hay Inox)?

• Gasket: Gioăng cao su, EPDM hay gioăng chì (teflon)?

• Bolts: Đã đủ số lượng bu lông và tán đi kèm chưa?

Lưu ý khi lắp đặt mặt bích JIS10K

Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ hệ thống:

1. Siết bu lông hình sao: Luôn siết các bu lông đối diện nhau để mặt bích được ép phẳng đều lên gasket.

2. Căn chỉnh Alignment: Không dùng bu lông để kéo hai mặt bích lệch lại gần nhau; chúng phải tự song song trước khi siết.

3. Tránh Over-tightening: Siết quá lực có thể làm dập gasket hoặc làm vênh mặt bích.

4. Kiểm tra sau vận hành: Sau 24h chạy thử áp, nên kiểm tra và siết lại các bu lông nếu cần thiết.

Câu hỏi thường gặp (FAQ)

1. Bích JIS10K là gì?

Là mặt bích theo tiêu chuẩn Nhật Bản chịu được áp suất danh nghĩa 10 bar.

2. JIS10K tương đương bao nhiêu Bar?

Tương đương khoảng 10 Bar hoặc $10.19 kg/cm^2$.

3. JIS10K có lắp chung với bích ANSI được không?

Không. Do khác biệt về PCD và số lỗ bu lông nên hai tiêu chuẩn này không thể lắp lẫn.

4. Nên chọn inox hay thép carbon?

Dùng thép cho nước thường, hơi nóng để tiết kiệm. Dùng inox cho thực phẩm, hóa chất và môi trường ven biển.

5. JIS5K và JIS10K khác nhau thế nào?

JIS10K chịu áp cao hơn, dày hơn và có thông số kích thước lỗ bu lông khắt khe hơn JIS5K.

Kết luận

Bích JIS10K không chỉ là một phụ kiện kết nối, mà là yếu tố then chốt đảm bảo sự ổn định của cả một hệ thống piping. Việc chọn đúng tiêu chuẩn, vật liệu và tuân thủ quy trình lắp đặt sẽ giúp doanh nghiệp giảm thiểu tối đa rủi ro rò rỉ và chi phí bảo trì.
