Van Sục Khí: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống xử lý nước thải, bể nuôi trồng thủy sản hay dây chuyền cấp khí công nghiệp, máy thổi khí đóng vai trò tạo ra nguồn khí chính. Tuy nhiên, nếu không có thiết bị kiểm soát, lưu lượng khí sẽ phân bổ không đều, gây lãng phí điện năng và ảnh hưởng trực tiếp đến hiệu suất vận hành. Lúc này, Aeration Valve là thiết bị bắt buộc phải có để điều tiết, phân phối và đóng mở dòng khí chính xác đến từng khu vực tiêu thụ.

Dù giữ vai trò quan trọng, nhiều đơn vị vận hành vẫn gặp tình trạng cháy máy thổi khí, bể xử lý thiếu oxy hoặc rò rỉ đường ống chỉ vì chọn sai chủng loại Aeration Valve. Bài viết này sẽ phân tích chi tiết từ khái niệm, nguyên lý vận hành cho đến checklist lựa chọn thực tế, giúp bạn tối ưu chi phí và bảo vệ hệ thống bền bỉ.

Van Sục Khí Là Gì?

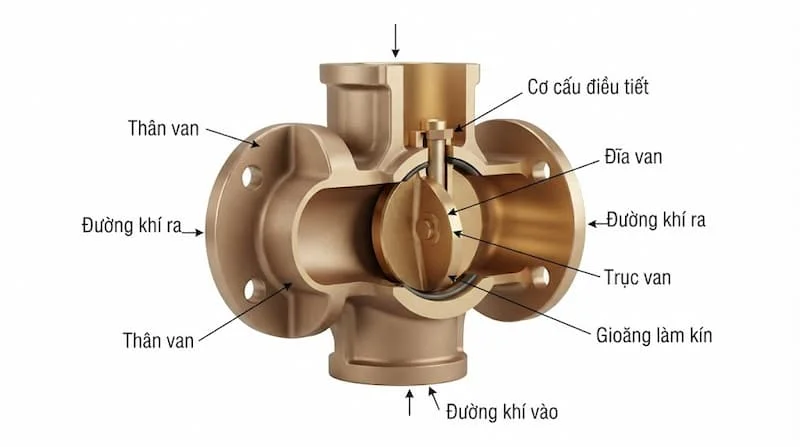

Aeration Valve là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống cấp khí nhằm kiểm soát, đóng/mở hoặc điều tiết lưu lượng khí từ nguồn cấp đến hệ thống đĩa phân phối khí hoặc bể sục.

Để hiểu đúng về mặt kỹ thuật, chúng ta cần phân biệt rõ vị trí và chức năng của thiết bị này trong sơ đồ công nghệ:

• Vị trí lắp đặt: Van nằm trên đường ống dẫn khí, ngay sau máy thổi khí (hoặc máy nén khí) và phía trước các thiết bị phân phối khí trong bể.

• Chức năng cốt lõi: Dòng khí áp lực cao sinh ra từ máy thổi khí sẽ di chuyển qua tuyến ống, đi qua Aeration Valve trước khi xả vào bể sục. Van không có khả năng tự tạo ra khí mà đóng vai trò là "trạm điều tiết" dòng chảy.

Trong hệ thống xử lý nước thải, Aeration Valve nước thải giúp kỹ sư chủ động chia nhỏ dòng khí đến các bể sinh học (Anoxic, Aerotank), đảm bảo cung cấp đúng và đủ lượng oxy hòa tan (DO) cho vi sinh vật phân hủy chất hữu cơ.

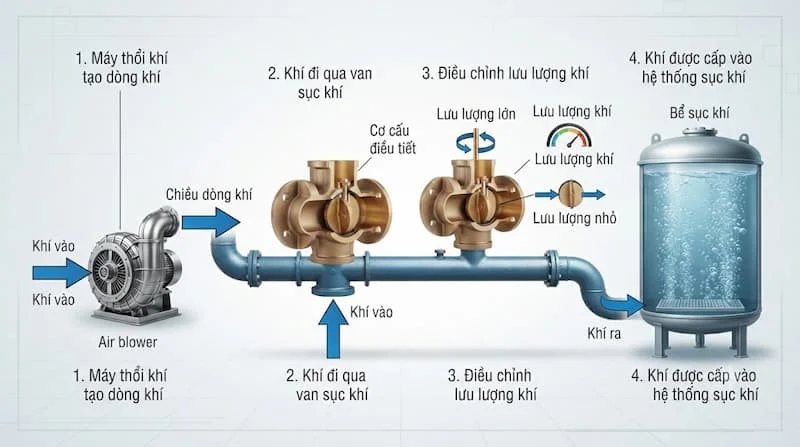

Nguyên Lý Hoạt Động Của Aeration Valve

Cơ chế vận hành của dòng van này gắn liền với chu trình chuyển động của khí nén hoặc không khí trong hệ thống:

Máy thổi khí -> Đường ống dẫn -> Aeration Valve -> Bộ phân phối khí (đĩa/ống sục) -> Bể xử lý

Trạng thái hoạt động của van ảnh hưởng trực tiếp đến áp suất và lưu lượng trên toàn mạng lưới:

• Khi van mở hoàn toàn: Toàn bộ lưu lượng khí lưu thông tự do với độ sụt áp tối thiểu.

• Khi van đóng hoàn toàn: Ngắt hoàn toàn dòng khí, phục vụ công tác cô lập thiết bị hoặc bảo trì.

• Khi van ở vị trí tiết lưu (mở một phần): Tiết diện đường ống bị thu hẹp, tạo ra trở lực để giảm lưu lượng khí đi qua nhánh đó.

Tại sao bắt buộc phải điều tiết khí bằng van?

Trong thực tế, không phải mọi bể sục hay khu vực xử lý đều có nhu cầu khí giống nhau. Ví dụ, bể Aerotank hiếu khí cần lượng oxy rất lớn, trong khi bể điều hòa chỉ cần lưu lượng vừa đủ để xáo trộn chống lắng tụ cặn. Mặt khác, các nhánh ống dẫn khí dài ngắn khác nhau sẽ có trở lực đường ống không đồng đều.

Nếu không sử dụng Aeration Valve để cân bằng áp suất, khí nén sẽ có xu hướng tập trung chảy vào nhánh có trở lực thấp nhất, khiến các bể ở xa bị thiếu khí trầm trọng. Việc điều tiết góc mở của van giúp phân bổ đều dòng khí, tối ưu hóa năng lượng tiêu thụ của máy thổi khí.

Các Loại Aeration Valve Phổ Biến

Để chọn đúng van đường ống khí, cần nắm rõ ưu nhược điểm của từng cơ cấu đóng mở dưới đây:

1. Van bướm điều khiển khí (Butterfly Valve)

• Cơ cấu: Đĩa van dạng cánh bướm xoay góc 90 độ quanh trục.

• Đặc điểm: Thiết kế cực kỳ gọn nhẹ, tiết kiệm không gian, giá thành tối ưu cho các cỡ ống lớn từ DN50 trở lên.

• Khả năng điều tiết: Rất tốt khi kết hợp với bộ định vị (positioner) hoặc tay gạt có đĩa chia độ.

• Ứng dụng: Là dòng van bướm sục khí phổ biến nhất trên các đường ống cấp khí chính vào bể xử lý nước thải.

2. Van bi (Ball Valve)

• Cơ cấu: Viên bi đục lỗ xoay bên trong thân van.

• Đặc điểm: Tốc độ đóng mở nhanh, độ kín tuyệt đối khi đóng hoàn toàn.

• Khả năng điều tiết: Hạn chế. Việc ngâm van bi ở góc mở lơ lửng lâu ngày dễ làm mài mòn gioăng làm kín do ma sát dòng khí áp lực cao.

• Ứng dụng: Thích hợp cho các nhánh khí nhỏ (DN15 - DN50) cần đóng/mở nhanh để cô lập thiết bị.

3. Van cổng (Gate Valve)

• Cơ cấu: Cánh van trượt lên/ลง vuông góc với dòng chảy.

• Đặc điểm: Khi mở hoàn toàn, lòng van thẳng đứng không làm cản trở dòng khí.

• Khả năng điều tiết: Rất kém. Không được dùng van cổng để điều tiết khí vì rung lắc sẽ làm hỏng cánh van.

• Ứng dụng: Dùng làm van chặn tổng ở đầu nguồn cấp khí.

4. Van điều khiển khí tự động (Actuated Valve)

• Cơ cấu: Van bướm hoặc van bi tích hợp đầu truyền động bằng điện (Electric actuator) hoặc khí nén (Pneumatic actuator).

• Đặc điểm: Nhận tín hiệu điều khiển 4-20mA từ cảm biến DO hoặc PLC để tự động căn chỉnh góc mở.

• Ứng dụng: Các nhà máy xử lý nước thải tự động hóa hiện đại.

Bảng so sánh các loại Aeration Valve

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Aeration Valve

Một sai lầm phổ biến của bộ phận mua hàng là chỉ hỏi "Aeration Valve DN100" mà bỏ qua các thông số vận hành khắt khe. Để van hoạt động bền bỉ, cần kiểm tra đủ các tiêu chí:

• Kích thước danh nghĩa (DN): Phải tương thích với đường ống dẫn khí (DN25, DN50, DN100, DN200...).

• Kiểu kết nối: Van ren (cho ống nhỏ), mặt bích (Flange), Wafer hoặc Lug (cho van bướm).

• Vật liệu thân van: Van gang (phổ biến, chi phí hợp lý), van inox 304/316 (chống ăn mòn hóa chất, hơi ẩm cao), hoặc van nhựa UPVC/CPVC (cho môi trường khí có tính axit).

• Áp suất làm việc (PN): Áp suất dòng khí từ máy thổi khí thường dao động từ 0.3 bar đến 1 bar, nhưng van cần chịu được áp suất thiết kế PN10 hoặc PN16 để đảm bảo an toàn.

• Nhiệt độ làm việc: Khí xả ra từ đầu máy thổi khí thường có nhiệt độ rất cao (có thể đạt 70°C - 120°C). Bắt buộc phải chọn vật liệu gioăng (EPDM, PTFE, Viton) chịu được nhiệt độ này, tránh bị mủn gioăng gây rò rỉ.

• Lưu lượng khí ($m^3/h$): Xác định hệ số Kv/Cv của van để không gây nghẽn dòng.

Aeration Valve Nên Dùng Loại Nào Cho Từng Hệ Thống?

Không có một loại van duy nhất đúng cho mọi vị trí. Dưới đây là bảng định hướng lựa chọn theo từng cụm chức năng:

So Sánh Aeration Valve Với Van Xả Khí

Rất nhiều người dùng nhầm lẫn giữa Aeration Valve và van xả khí do tên gọi có nét tương đồng. Tuy nhiên, đây là hai thiết bị có bản chất và vị trí làm việc hoàn toàn trái ngược:

Ứng Dụng Thực Tế Của Aeration Valve

Trong hạ tầng kỹ thuật hiện đại, Aeration Valve hiện diện ở nhiều phân khúc quan trọng:

1. Hệ thống xử lý nước thải công nghiệp và sinh hoạt

Đây là môi trường ứng dụng lớn nhất. Van cấp khí bể xử lý nằm trên mạng lưới phân phối khí từ trạm máy thổi đến bể điều hòa, bể hiếu khí Aerotank, bể MBR. Van giúp duy trì chỉ số DO (Dissolved Oxygen) ổn định, tạo môi trường cho vi sinh hiếu khí phát triển để xử lý chất bẩn.

2. Bể sinh học & Cụm xử lý bùn

Trong các bể phân hủy bùn hiếu khí, Aeration Valve xử lý nước giúp điều tiết luồng khí xáo trộn mạnh, ngăn chặn tình trạng bùn lắng đọng đáy bể gây phân hủy mếm khí phát sinh mùi hôi.

3. Hệ thống hồ nuôi trồng thủy sản

Các trang trại nuôi tôm, cá công nghiệp diện tích lớn sử dụng Aeration Valve để chia nhánh đường cấp khí từ máy nén đến các dây sục bọt đáy hồ, đảm bảo cung cấp đủ oxy cho thủy sản mật độ cao.

4. Hệ thống cấp khí nén công nghiệp

Sử dụng trong các dây chuyền thổi chai, sấy khô, làm sạch công nghiệp - nơi cần đóng mở và điều khiển phân đoạn đường dẫn khí quyển.

Những Sai Lầm Thường Gặp Khi Chọn Aeration Valve

Dưới góc độ kỹ thuật vận hành, những sai sót dưới đây có thể làm giảm 50% tuổi thọ hệ thống:

1. Chỉ chọn van theo kích thước đường ống (DN): Lựa chọn van DN100 chỉ vì ống đường kính DN100 mà không tính toán lưu lượng khí ($m^3/h$) dẫn đến tình trạng vặn van chút ít đã bị quá lưu lượng hoặc gây sụt áp mạnh.

2. Bỏ qua nhiệt độ đầu ra của máy thổi khí: Sử dụng van bướm gioăng cao su NBR thông thường cho đầu xả khí nóng (90°C) khiến gioăng bị biến dạng, biến chất dẫn đến rò rỉ khí nghiêm trọng.

3. Dùng van cổng để điều tiết lưu lượng: Cố tình mở 50% van cổng để giảm lượng khí khiến đĩa van bị va đập liên tục vào thân van do lực đẩy của khí, gây gãy trục hoặc hỏng van nhanh chóng.

4. Không tính đến môi trường ăn mòn: Sử dụng van gang phủ sơn thường tại bể xử lý nước thải chứa hóa chất khiến van bị gỉ sét, kẹt tay gạt sau thời gian ngắn.

5. Lắp đặt sai chiều hoặc sai vị trí: Một số van bướm hoặc van một chiều cấp khí có quy định hướng dòng chảy. Lắp ngược chiều sẽ làm tăng trở lực hoặc gây hỏng cơ cấu đĩa.

6. Không xem xét đến khả năng rung lắc: Đường ống khí gần máy thổi khí rung rất mạnh. Mua van chất lượng kém sẽ bị lỏng các ốc liên kết, rơi lệch đĩa van.

Cách Chọn Và Lắp Đặt Aeration Valve Chuẩn Kỹ Thuật

Checklist 7 bước chọn van sục khí tối ưu

• Bước 1: Xác định môi chất: Khí quyển thông thường, khí nén khô hay khí nén có lẫn hơi nước/hóa chất?

• Bước 2: Xác định lưu lượng khí yêu cầu: Cần bao nhiêu $m^3/h$ qua van để chọn hệ số xả phù hợp.

• Bước 3: Xác định kích thước DN & Chuẩn kết nối: Chọn van mặt bích (JIS, ANSI, BS) hay van ren.

• Bước 4: Kiểm tra áp suất & Nhiệt độ làm việc: Xác định nhiệt độ tối đa tại vị trí lắp van để chọn vật liệu làm kín (EPDM, PTFE, Viton).

• Bước 5: Lựa chọn vật liệu thân van: Gang Cầu, Inox 304, Inox 316 hay Nhựa UPVC.

• Bước 6: Chọn cơ cấu vận hành: Tay gạt (thao tác nhanh), Tay quay vô lăng (cho van lớn), hay Đầu điều khiển tự động (điện/khí nén).

• Bước 7: Đánh giá vị trí lắp đặt: Đủ không gian vận hành hay cần loại van bướm dạng Wafer siêu mỏng.

Lưu ý quan trọng khi lắp đặt

• Thổi sạch đường ống: Loại bỏ hoàn toàn xỉ hàn, mạt sắt, bẩn cát trước khi siết bích gắn van.

• Xiết lực đối xứng: Khi lắp van mặt bích, cần siết bu-lông theo hình chữ X với lực siết tăng dần để tránh làm vênh mặt bích.

• Thử áp & Kiểm tra rò rỉ: Dùng nước xà phòng quét lên các vị trí kết nối sau khi mở máy thổi khí để phát hiện các điểm hở khí dù là nhỏ nhất.

Câu Hỏi Thường Gặp Của Khách Hàng (FAQ)

1. Van sục khí là gì?

Van sục khí là thiết bị cơ khí lắp trên đường ống cấp khí, có nhiệm vụ kiểm soát, đóng mở hoặc điều tiết lưu lượng khí từ máy thổi khí đến hệ thống phân phối khí trong bể xử lý.

2. Van sục khí dùng để làm gì trong hệ thống xử lý nước thải?

Trong xử lý nước thải, van dùng để phân phối và điều chỉnh chính xác lượng oxy cấp cho vi sinh vật ở từng bể (như bể điều hòa, bể hiếu khí), giúp tối ưu hóa quá trình xử lý sinh học và tiết kiệm điện năng.

3. Van sục khí có giống van xả khí không?

Hoàn toàn không. Van sục khí dùng để cấp và điều tiết khí vào hệ thống. Trong khi đó, van xả khí dùng để tự động loại bỏ bọt khí tích tụ ra khỏi các đường ống dẫn chất lỏng.

4. Nên chọn van sục khí theo kích thước DN hay lưu lượng?

Bạn cần kết hợp cả hai yếu tố. Kích thước DN đảm bảo sự tương thích về mặt cơ khí với đường ống, còn lưu lượng khí ($m^3/h$) cùng áp suất sẽ quyết định chủng loại và thiết kế đĩa van phù hợp để không gây nghẽn dòng.

5. Tại sao van bướm thường được ưu tiên làm van sục khí?

Vì van bướm có thiết kế gọn nhẹ, giá thành tốt ở các kích thước lớn (DN50 - DN300), dải điều tiết rộng và dễ dàng nâng cấp tích hợp bộ điều khiển tự động bằng điện hoặc khí nén.

Chọn Đúng Van Sục Khí Để Hệ Thống Vận Hành Ổn Định

Một hệ thống cấp khí vận hành hiệu quả không chỉ nhờ vào công suất của máy thổi khí mà phụ thuộc rất lớn vào sự chính xác của hệ thống van sục khí. Việc lựa chọn đúng chủng loại van, đúng vật liệu chịu nhiệt và áp suất sẽ giúp cân bằng lưu lượng oxy, bảo vệ máy thổi khí khỏi sự cố quá tải và tiết kiệm tối đa chi phí vận hành cho doanh nghiệp.

Đừng để những hỏng hóc nhỏ từ van làm gián đoạn toàn bộ quy trình xử lý nước thải hay dây chuyền sản xuất của bạn đối với van sục khí.
