Tiêu Chuẩn JIS10K 65A: Quy Cách Kỹ Thuật Mặt Bích Và Ứng Dụng Trong Đường Ống Công Nghiệp

Trong kết cấu cơ khí của các mạng lưới truyền dẫn chất lưu, việc kết nối các phân đoạn ống và thiết bị điều khiển đòi hỏi một sự đồng bộ hình học tuyệt đối để đảm bảo khả năng chịu lực và chống rò rỉ. Khi thiết kế các hệ thống cơ điện công nghiệp, việc lựa chọn sai lệch tiêu chuẩn mặt bích thường dẫn đến những sai sót nghiêm trọng tại công trường, gây chậm trễ tiến độ thi công và tiêu tốn nhiều chi phí khắc phục của nhà thầu. Đối với các trục đường ống tầm trung, quy cách mặt bích tiêu chuẩn jis10k 65a chính là giải pháp kỹ thuật vạn năng, giúp tạo nên sự liên kết cơ học kiên cố, bền bỉ và tối ưu hóa chi phí vật tư cho toàn bộ công trình.

Định nghĩa về tiêu chuẩn JIS10K 65A

Để hiểu rõ bản chất kỹ thuật, thông số jis10k 65a cần được phân tích chi tiết dựa trên các quy chuẩn định danh của ngành cơ khí chế tạo dòng chảy:

• JIS: Viết tắt của Japanese Industrial Standards (Tiêu chuẩn công nghiệp Nhật Bản), một bộ tiêu chuẩn quốc gia cực kỳ khắt khe quy định các thông số kỹ thuật cho vật tư công nghiệp.

• 10K: Ký hiệu của định mức áp suất làm việc tối đa của mặt bích, cho phép thiết bị hoạt động an toàn ở ngưỡng 10 kgf/cm2 (tương đương khoảng 10 bar hoặc 1 MPa) trong điều kiện nhiệt độ thường.

• 65A: Ký hiệu kích thước danh nghĩa của đường ống theo hệ milimet của Nhật Bản, tương đương với cỡ định danh DN65 của quốc tế hoặc quy cách kích thước inch là 2-1/2 inch (phù hợp lắp đặt với ống có đường kính ngoài thực tế khoảng phi 73 mm đến phi 76 mm tùy theo vật liệu ống).

Tiêu chuẩn mặt bích này trở nên vô cùng phổ biến tại thị trường châu Á nói chung và Việt Nam nói riêng do sức ảnh hưởng mạnh mẽ từ các nguồn vốn đầu tư, các gói thầu cơ điện và các dòng máy móc, thiết bị nhập khẩu trực tiếp từ Nhật Bản, Hàn Quốc và Đài Loan.

Cấu tạo và nguyên lý kết nối của mặt bích JIS10K 65A

Kết cấu của một mối nối mặt bích hoàn chỉnh theo quy chuẩn kỹ thuật này là sự phối hợp chặt chẽ của các thành phần cơ học cơ bản:

• Mặt bích: Vòng kim loại phẳng được đúc từ thép, inox hoặc nhựa, có các lỗ xỏ bu lông phân bố đối xứng xung quanh tâm.

• Lỗ bu lông: Các lỗ gia công cơ khí chính xác dọc theo đường tròn tâm lỗ để định vị ty bu lông.

• Gioăng làm kín: Đệm mềm bằng cao su EPDM, teflon PTFE hoặc gioăng chì chịu nhiệt đặt ở giữa hai thớt bích.

• Bu lông và đai ốc: Hệ thanh ren chịu lực kéo để ép chặt toàn bộ cụm kết nối lại với nhau.

Nguyên lý liên kết của hệ thống hoàn toàn dựa trên việc dùng lực siết của bu lông để nén chặt vòng gioăng làm kín ở giữa hai bề mặt phẳng của mặt bích. Khi lực nén đạt đến ngưỡng thiết kế, gioăng làm kín sẽ biến dạng nhẹ để điền đầy trọn vẹn vào các khe hở cơ học li ti, tạo ra một vách ngăn tuyệt đối chặn đứng không cho lưu chất rò rỉ ra môi trường bên ngoài. Việc tuân thủ chính xác tiêu chuẩn mặt bích đồng bộ là bắt buộc, vì chỉ cần một sai lệch nhỏ về tọa độ tâm lỗ sẽ khiến người thợ không thể xỏ bu lông qua, gây mất an toàn thủy lực nghiêm trọng.

Thông số kỹ thuật chi tiết của JIS10K 65A

Việc nắm lòng bảng thông số kích thước hình học tiêu chuẩn dưới đây theo quy định của chứng chỉ JIS B2220 là bắt buộc đối với mọi kỹ sư giám sát vật tư tại công trường:

Các thiết bị ứng dụng tiêu chuẩn mặt bích JIS10K 65A

Sở hữu đường kính trung bình và dải áp suất 10K thông dụng, quy chuẩn kết nối này xuất hiện đồng bộ trên hầu hết các dòng thiết bị kiểm soát lưu chất công nghiệp:

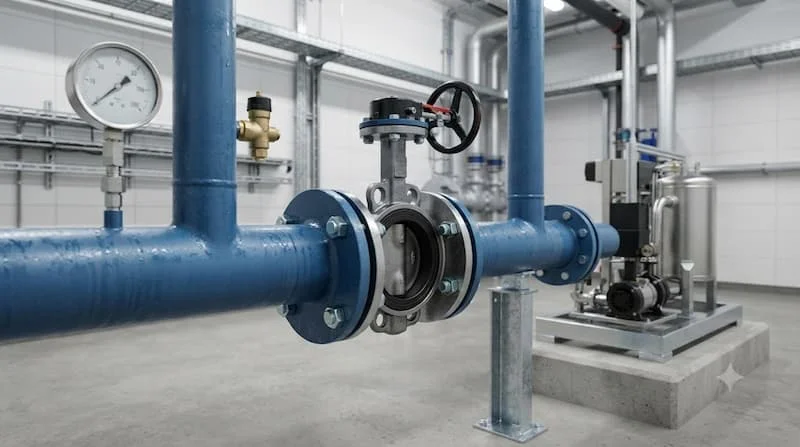

Trong nhóm thiết bị điều khiển dòng chảy, tiêu chuẩn này được đúc liền trên thân của các loại van bướm, van cổng ty nổi, van cổng ty chìm, van bi hai thân, van cầu chữ ngã và van một chiều lá lật quy cách DN65.

Trong nhóm phụ kiện và thiết bị đo lường, quy chuẩn kết nối bích này là bắt buộc trên thân của các cụm y lọc rác bảo vệ đường ống, khớp nối mềm cao su chống rung, đồng hồ đo lưu lượng nước gia công theo tiêu chuẩn châu Á, cùng các dòng mặt bích thép, mặt bích inox rỗng và bích mù chuyên dụng để hàn gắn trực tiếp đầu ống.

So sánh tiêu chuẩn JIS10K 65A với DIN PN16 và ANSI Class 150

Việc đặt ba tiêu chuẩn quốc tế phổ biến này lên bàn cân so sánh giúp làm rõ lý do tại sao chúng ta tuyệt đối không được tự ý râu ông nọ cắm cằm bà kia tại công trường:

• Về mặt xuất xứ và áp suất: Tiêu chuẩn jis10k 65a thuộc hệ Nhật Bản với áp suất 10 bar, tiêu chuẩn DIN PN16 thuộc hệ Đức chịu áp 16 bar, còn ANSI Class 150 thuộc hệ Mỹ chịu áp khoảng 20 bar ở nhiệt độ thường.

• Về thông số kỹ thuật hình học: Mặc dù cả ba loại bích này đều có số lượng lỗ bu lông giống nhau đối với quy cách DN65 (đều có 4 lỗ bu lông), nhưng đường kính tâm lỗ bu lông PCD của JIS10K là 140 mm, trong khi DIN PN16 là 145 mm và ANSI Class 150 là 139.7 mm. Đường kính ngoài của bích JIS là 175 mm, DIN là 185 mm và ANSI là 178 mm.

Kết luận: Do có sự sai lệch rõ rệt về thông số đường kính tâm lỗ bu lông PCD và đường kính ngoài, các bích tiêu chuẩn này hoàn toàn không thể thay thế trực tiếp hoặc lắp ráp lẫn lộn với nhau. Việc cố tình cưỡng ép siết bu lông lệch tâm sẽ làm hỏng ren, vênh bích và gây nứt vỡ gioăng sau một thời gian ngắn vận hành.

Tại sao quy cách JIS10K 65A được sử dụng phổ biến?

Sự phổ biến vượt trội của hệ bích này tại các công trình cơ điện xuất phát từ các lợi điểm thực tế về mặt công nghệ và quản lý chi phí vật tư.

Đầu tiên là khả năng tương thích tuyệt đối với các dòng máy móc, máy bơm và van công nghiệp có nguồn gốc từ các nước Đông Á. Việc lựa chọn một chuẩn chung giúp quy trình thay thế, nâng cấp phụ kiện trong quá trình vận hành sau này trở nên cực kỳ dễ dàng, không cần gia công đầu nối chuyển đổi cồng kềnh. Thêm vào đó, độ dày vách của bích 10K được tính toán tối ưu, giúp giảm khối lượng phôi kim loại khi đúc, đem lại mức giá thành thu mua hợp lý hơn rất nhiều so với các dòng bích chịu áp cao hệ ANSI hay DIN, giúp tối ưu hóa tổng mức đầu tư cho dự án.

Ví dụ thực tế: Tại một nhà máy chế biến nông sản, khi lắp đặt cụm bơm cứu hỏa công suất trung bình có đầu ra quy cách DN65 tiêu chuẩn Nhật Bản, đơn vị thi công do thiếu kiểm tra đã đặt mua cụm van cổng có sẵn mặt bích hệ DIN PN16 của châu Âu. Đến công đoạn ráp nối, đội thợ cơ điện phát hiện bốn lỗ bu lông trên van và trên họng bơm bị lệch nhau vài milimet, không cách nào xỏ ty bu lông qua được. Nhà thầu buộc phải dừng thi công toàn bộ phân xưởng, tốn thêm chi phí và thời gian để đặt mua lại cụm van cổng đúc bích chuẩn jis10k 65a thay thế, làm chậm tiến độ nghiệm thu phòng cháy chữa cháy của toàn bộ nhà máy suốt hai tuần.

Ứng dụng thực tế của tiêu chuẩn JIS10K 65A

Nhờ sở hữu dải thông số chịu áp lực và kích cỡ hình học vạn năng, quy chuẩn kết nối này được ứng dụng rộng rãi trong nhiều phân khúc hạ tầng kỹ thuật:

Trong hạ tầng đô thị và dân dụng, bích được ứng dụng trên các trục ống cấp nước sạch sinh hoạt tầng của các tòa nhà cao tầng, hệ thống đường ống chữa cháy trục nhánh PCCC, và hệ thống điều hòa không khí trung tâm HVAC điều khiển lưu lượng nước lạnh.

Trong công nghiệp sản xuất, quy chuẩn này là mắt xích liên kết an toàn trên các đường ống truyền dẫn của nhà máy chế biến thực phẩm, nhà máy sản xuất bia, nước giải khát, các đường ống nạp xả của trạm xử lý nước thải công nghiệp, hệ thống lò hơi cấp hơi bão hòa áp suất thấp và các đường dẫn dung môi, hóa chất lỏng trong phân xưởng sản xuất dệt nhuộm.

Khi nào nên lựa chọn tiêu chuẩn JIS10K 65A?

Việc chỉ định áp dụng hệ bích này vào bản vẽ thi công được các chuyên gia kỹ thuật khuyến nghị cho các kịch bản cụ thể:

• Khi các thiết bị cốt lõi trong hệ thống như máy bơm, đồng hồ đo nước hoặc cụm van tổng được nhập khẩu theo tiêu chuẩn công nghiệp Nhật Bản.

• Hệ thống truyền dẫn làm việc ở dải áp suất thủy động học ổn định, không vượt quá ngưỡng đỉnh 10 bar.

• Kích thước trục đường ống thiết kế định danh ở quy cách DN65 (phi 73 mm - 76 mm).

• Toàn bộ dự án đã được đồng bộ hóa vật tư mặt bích theo hệ tiêu chuẩn JIS ngay từ khâu phê duyệt bản vẽ thiết kế ban đầu.

Những sai lầm thường gặp khi chọn mua mặt bích và van

Quy trình thu mua vật tư công trình thường xuất hiện các lỗi chủ quan do thiếu kinh nghiệm đối chiếu thông số cơ khí, để lại những hậu quả khôn lường:

• Nhầm lẫn kích cỡ danh nghĩa 65A với đường kính thực tế 65 mm: Đặt mua bích có đường kính lỗ trong đúng 65 mm để lắp cho ống thép phi 76mm, khiến ống không thể đút vừa vào lòng bích để hàn.

• Đánh đồng tiêu chuẩn áp suất 10K với hệ bích châu Âu PN16: Cho rằng bích nào cũng có 4 lỗ nên mua lẫn lộn, dẫn đến tình trạng lệch tâm lỗ PCD không thể ráp nối như ví dụ thực tế nêu trên.

• Không kiểm tra thông số đường tròn tâm lỗ bu lông PCD trước khi đặt hàng: Dẫn đến việc mua phải các dòng bích gia công thiếu chính xác của các xưởng cơ khí nhỏ lẻ, có sai số biên dạng lớn.

• Lựa chọn sai mác chất liệu kim loại: Mua bích thép carbon thông thường để gắn vào hệ thống van inox vận hành trong môi trường hóa chất ăn mòn, gây hiện tượng ăn mòn điện hóa phá hủy mối hàn chỉ sau vài tháng.

• Cố tình siết lệch lực bu lông tại công trường: Khi thấy các lỗ bu lông hơi lệch, thợ thi công dùng lực siết cưỡng ép một bên, làm vênh thớt bích và rách nát vòng gioăng cao su đệm khi hệ thống chạy thử nghiệm tăng áp.

Checklist chọn đúng tiêu chuẩn JIS10K 65A

Để quy trình mua sắm vật tư đạt độ chuẩn xác cơ khí cao nhất, bạn nên đối chiếu nghiêm túc bộ checklist kiểm tra dưới đây trước khi tiến hành ký biên bản đặt hàng:

• Xác định chính xác quy cách đường ống dẫn là hệ DN65 (tương thích ống phi 73mm - 76mm).

• Kiểm tra ký hiệu tiêu chuẩn JIS được đúc nổi hoặc khắc chìm trên thân bích hoặc thân van.

• Đối chiếu áp suất làm việc thực tế của mạng lưới bảo đảm nằm trong ngưỡng an toàn 10 bar.

• Đo đạc kiểm tra thông số đường kính tâm lỗ bu lông PCD chuẩn xác ở mức 140 mm.

• Xác nhận số lượng lỗ bu lông trên thiết bị là đúng 4 lỗ phân bổ đều.

• Lựa chọn mác chất liệu (thép, inox 304, inox 316 hay nhựa) tương thích hoàn toàn với tính chất hóa lý của dòng lưu chất.

• Đặt mua hàng tại các đơn vị phân phối vật tư ngành nước có uy tín, có đầy đủ giấy tờ kiểm định.

Hướng dẫn các bước lắp đặt tiêu chuẩn tại công trường

Quy trình thi công ráp nối bích đòi hỏi sự cẩn trọng và tuân thủ đúng trình tự cơ khí để đảm bảo độ bít kín khít tuyệt đối cho hệ thống:

Bước 1: Đo đạc và kiểm tra hình học trước khi lắp

Dùng thước cặp cơ khí đo lại đường kính ngoài, độ dày bích và thông số PCD của cả hai thớt bích cần ráp nối để bảo đảm đồng bộ tiêu chuẩn 100%.

Bước 2: Làm sạch toàn bộ bề mặt tiếp xúc của thớt bích

Lau sạch các vết rỉ sét, bụi bẩn, cát đá bám dính trên bề mặt phẳng của bích để tránh nguy cơ làm trầy xước, rách gioăng cao su đệm.

Bước 3: Đặt gioăng làm kín vào tâm bích

Lựa chọn vòng gioăng đệm cao su hoặc teflon có kích cỡ vừa vặn, đặt cân đối vào giữa hai bề mặt bích, bảo đảm gioăng không bị lệch hay che khuất lòng ống dẫn.

Bước 4: Xỏ bu lông định vị và siết đều lực theo sơ đồ hình sao

Xỏ toàn bộ 4 thanh bu lông M16 qua các lỗ bích. Tiến hành vặn đai ốc đều tay theo sơ đồ đối xứng hình sao, siết tăng dần lực từ từ để hai bề mặt bích ép phẳng đều lên vòng gioăng, tránh hiện tượng siết chết một bu lông ngay từ đầu gây vênh bích.

Bước 5: Kiểm tra độ kín và ngậm áp thủy lực

Nạp lưu chất vào lòng ống dẫn và nâng áp lực hệ thống lên ngưỡng chạy thử nghiệm kỹ thuật để quan sát kỹ xem có hiện tượng rò rỉ hay thấm nước tại mối nối hay không.

Bước 6: Chạy thử toàn diện mạng lưới đường ống

Cho hệ thống vận hành liên tục dưới tải trọng áp lực đỉnh để theo dõi độ ổn định cơ học của cụm kết nối trước khi tiến hành bàn giao công trình.

Lưu ý khi sử dụng và bảo trì hệ thống bích

Tuổi thọ vận hành dài lâu của các mối nối mặt bích phụ thuộc rất lớn vào quy trình giám sát kỹ thuật định kỳ của đơn vị vận hành.

Kỹ sư vận hành lưu ý tuyệt đối không được trộn lẫn nhiều tiêu chuẩn bích khác nhau trên cùng một phân đoạn ống dẫn chính. Thiết lập một kế hoạch định kỳ kiểm tra độ chặt của hệ thống bu lông đai ốc, vì dưới tác động của hiện tượng giãn nở nhiệt và độ rung động cơ học từ máy bơm, bu lông có xu hướng bị tự nới lỏng theo thời gian. Khi tiến hành bảo dưỡng định kỳ, nếu phát hiện có hiện tượng thấm nước âm ỉ tại mối nối, cần chủ động ngắt áp, xả cạn lòng ống và tiến hành thay thế vòng gioăng làm kín mới, tuyệt đối không cố siết thêm bu lông khi hệ thống đang ngậm áp lực cao vì có thể gây gãy đứt bu lông đột ngột vô cùng nguy hiểm cho người thợ kỹ thuật.

Câu hỏi thường gặp về tiêu chuẩn JIS10K 65A

Quy cách thông số 65A trong tiêu chuẩn này tương đương với kích cỡ đường kính DN bao nhiêu?

Trong các quy chuẩn định danh vật tư ngành nước thông dụng, thông số ký hiệu 65A hoàn toàn tương đương với quy cách đường kính danh nghĩa DN65 của quốc tế, dùng cho hệ thống đường ống dẫn có đường kính ngoài khoảng phi 73 mm đến phi 76 mm.

Mặt bích jis10k 65a có thể lắp ráp vừa vặn với mặt bích tiêu chuẩn DIN PN16 hay không?

Hoàn toàn không thể lắp ráp vừa vặn với nhau. Mặc dù cả hai hệ bích này ở cỡ DN65 đều cấu tạo có 4 lỗ bu lông, nhưng thông số đường kính tâm lỗ bu lông PCD và đường kính ngoài thực tế của chúng lệch nhau vài milimet, khiến bu lông không thể xỏ qua đồng tâm được.

Thông số ký hiệu kích cỡ 65A có bằng với thông số kích thước hệ inch là 2-1/2 inch không?

Đúng vậy, ba cách gọi 65A, DN65 và kích cỡ 2-1/2 inch đều là những thuật ngữ kỹ thuật đồng nghĩa, cùng dùng để chỉ một phân khúc kích thước đường ống dẫn tầm trung trong ngành cơ khí chất lưu.

Có thể dùng mặt bích tiêu chuẩn ANSI Class 150 để thay thế trực tiếp cho bích JIS10K được không?

Câu trả lời là không thể thay thế trực tiếp được do có sự sai lệch về mặt kích thước đường kính tâm lỗ bu lông PCD và độ dày vách bích tiêu chuẩn giữa hệ Mỹ và hệ Nhật Bản.

Những chủng loại van công nghiệp nào thường ứng dụng kiểu kết nối bích tiêu chuẩn này?

Hầu hết các dòng van công nghiệp tầm trung như van cổng, van bướm tay quay, van một chiều, van bi hai thân và cụm y lọc rác đều có các phiên bản gia công đúc sẵn mặt bích theo tiêu chuẩn kỹ thuật này để phục vụ thị trường châu Á.

Tổng kết

Quy chuẩn mặt bích jis10k 65a đóng vai trò là giải pháp liên kết an toàn công nghệ cốt lõi, giúp bảo đảm tính đồng bộ hình học, triệt tiêu nguy cơ rò rỉ chất lưu và duy trì sự ổn định bền vững cho toàn bộ hệ thống đường ống tầm trung. Việc nắm chắc các thông số hình học từ đường kính ngoài, độ dày vách bích đến thông số đường tròn tâm lỗ bu lông PCD của hệ tiêu chuẩn này sẽ giúp các nhà thầu và đơn vị quản lý vật tư đưa ra quyết định thu mua chính xác, loại bỏ hoàn toàn các sai sót kỹ thuật gây chậm trễ tiến độ tại công trường. Lựa chọn đúng chủng loại vật tư ngay từ đầu phối hợp nhịp nhàng với quy trình thi công siết bu lông chuẩn chỉ chính là chìa khóa vàng để kiến tạo nên những công trình đường ống kiên cố dài lâu đối với jis10k 65a.
