Khớp nối mềm cao su dn100: Cấu Tạo, Thông Số Kỹ Thuật, Lắp Đặt Và Những Lưu Ý "Sống Còn" Trong Hệ Thống Đường Ống

Trong bất kỳ hệ thống đường ống công nghiệp, dân dụng hay các dự án PCCC hiện đại nào, sự ổn định là yếu tố tiên quyết để đảm bảo hiệu suất vận hành. Tuy nhiên, một thực tế mà nhiều kỹ sư thường bỏ qua hoặc đánh giá thấp chính là lực tác động từ rung động và giãn nở nhiệt. Khi máy bơm, quạt hay các thiết bị quay vận hành, chúng truyền tải những xung lực không nhỏ vào đường ống. Nếu không có thiết bị giảm chấn, hệ thống sẽ đối mặt với "cơn ác mộng" mang tên: tiếng ồn kinh niên, rò rỉ tại các mối nối và nguy cơ gãy nứt ống dẫn.

Để giải quyết triệt để vấn đề này, khớp nối mềm cao su DN100 đã trở thành giải pháp kỹ thuật tiêu chuẩn. Thiết bị này không chỉ đóng vai trò là điểm kết nối mà còn là "trái tim" đàn hồi giúp bảo vệ toàn bộ mạng lưới vận chuyển lưu chất. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý, các loại hình sản phẩm, hướng dẫn lắp đặt chuẩn kỹ thuật và những lưu ý "sống còn" mà bạn cần nắm vững trước khi đưa ra quyết định mua hàng.

Khớp nối mềm cao su DN100 là gì?

Khớp nối mềm cao su DN100 (hay còn gọi là khớp nối chống rung cao su DN100) là một phụ kiện đường ống có đường kính danh nghĩa DN100 (tương đương đường kính trong xấp xỉ 100mm, hay phi 114mm theo quy chuẩn ống thép). Sản phẩm được cấu tạo từ thân cao su đàn hồi cao cấp, gia cố bởi các lớp vải bố hoặc thép cường lực, và kết thúc bằng hai mặt bích kim loại ở hai đầu.

Sở dĩ gọi là "khớp nối mềm" vì trong cấu trúc cơ khí, nó là bộ phận duy nhất có khả năng biến dạng đàn hồi linh hoạt trong một phạm vi cho phép. Khi toàn bộ đường ống được cố định cứng nhắc bằng thép, thì khớp nối mềm cao su chính là "điểm gãy" an toàn, hấp thụ mọi dao động, chuyển vị mà không gây hư hại đến cấu trúc tổng thể.

Tầm quan trọng của kích thước DN100

Kích thước DN100 là "con số vàng" trong ngành nước. Nó không quá lớn để gây khó khăn trong thi công nhưng cũng đủ rộng để đáp ứng lưu lượng cho các máy bơm tăng áp, hệ thống làm mát trung tâm hoặc mạng lưới cứu hỏa tòa nhà. Việc sử dụng đúng kích thước DN100 đảm bảo sự đồng bộ, giảm thiểu tổn thất áp suất và tối ưu hóa chi phí lắp đặt.

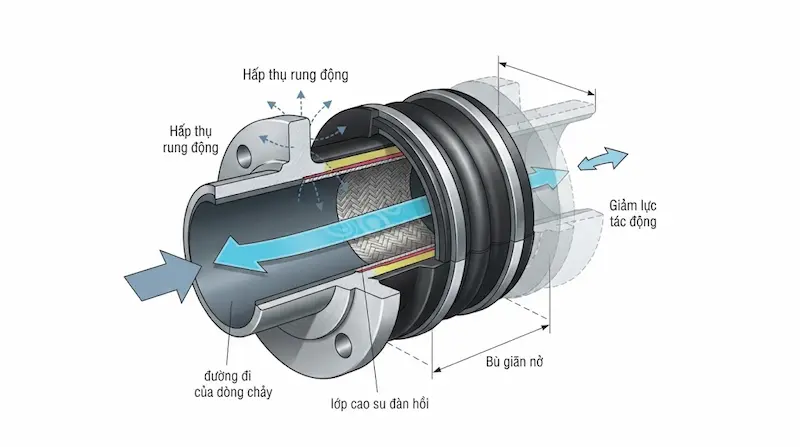

Nguyên lý vận hành: Tại sao nó quan trọng đến thế?

Để hiểu tại sao khớp nối mềm cao su lại là "vật bất ly thân" của máy bơm, chúng ta cần hiểu nguyên lý vận hành của nó dựa trên ba trụ cột chính:

1. Hấp thụ và triệt tiêu rung động (Damping)

Mọi thiết bị quay như máy bơm, quạt hút đều tạo ra tần số dao động nhất định. Khi rung động truyền qua đường ống, nó tạo ra hiện tượng "cộng hưởng", khiến cả hệ thống rung lắc mạnh, gây ồn và làm lỏng các bu lông. Thân cao su của khớp nối DN100 hoạt động như một bộ giảm chấn (damper), triệt tiêu phần lớn biên độ dao động trước khi nó kịp truyền sang các đoạn ống tiếp theo.

2. Bù đắp sai lệch hình học (Misalignment Compensation)

Trong thi công đường ống, việc căn chỉnh để tâm ống hoàn toàn khớp với tâm máy bơm là cực kỳ khó khăn, đặc biệt là với các hệ thống lớn. Khớp nối mềm cao su DN100 cung cấp một khoảng dung sai nhất định cho phép lệch tâm hoặc lệch trục. Điều này giảm bớt áp lực cơ học lên vỏ máy bơm, từ đó bảo vệ phớt làm kín (mechanical seal) – bộ phận đắt tiền nhất trong một chiếc máy bơm công nghiệp.

3. Hấp thụ giãn nở nhiệt (Thermal Expansion)

Vật liệu kim loại (thép, gang) có hệ số giãn nở nhiệt đáng kể. Khi dòng lưu chất nóng đi qua, đường ống sẽ "dài ra". Khớp nối mềm cao su DN100 đóng vai trò như một khoang chứa chuyển động, cho phép đường ống co giãn mà không làm biến dạng cấu trúc hoặc làm bung các mối hàn, mối nối mặt bích.

Phân tích chuyên sâu: Cấu tạo kỹ thuật

Một chiếc khớp nối mềm cao su DN100 không đơn giản chỉ là một cục cao su đúc. Nó là kết quả của sự phối hợp kỹ thuật khắt khe.

1. Thân cao su: "Trái tim" đàn hồi

Đây là thành phần chịu lực chính và là nơi tiếp xúc trực tiếp với lưu chất. Tùy vào loại hóa chất hay nhiệt độ, nhà sản xuất sẽ sử dụng các dòng cao su đặc biệt:

• Cao su EPDM: Đây là vật liệu phổ biến nhất. EPDM có khả năng chịu nước, chịu nhiệt độ từ -20°C đến 100°C, chống lão hóa do tia UV và thời tiết cực tốt. Đây là lựa chọn hàng đầu cho các hệ thống nước sạch, nước thải và PCCC.

• Cao su NBR (Nitrile): Nếu đường ống của bạn dẫn dầu, xăng hoặc các chất có gốc dầu, EPDM sẽ nhanh chóng bị trương nở. NBR là giải pháp duy nhất lúc này vì nó có khả năng kháng dầu tuyệt đối.

• Cao su Neoprene: Thường dùng trong các môi trường có nồng độ hóa chất trung bình hoặc môi trường đòi hỏi tính chịu lửa cao hơn.

2. Lớp gia cường (Reinforcement layer)

Lớp này nằm giữa các lớp cao su, thường được làm từ vải bố nylon hoặc dây thép mạ kẽm. Nó đóng vai trò "khung xương", giúp khớp nối không bị nổ (burst) dưới áp lực cao của máy bơm, giữ nguyên hình dạng dưới các điều kiện vận hành khắc nghiệt.

3. Mặt bích kim loại (Flanges)

Mặt bích không chỉ để kết nối, nó là "điểm neo" giúp khớp nối cố định chắc chắn với đường ống.

• Vật liệu: Thường là thép carbon mạ kẽm (chống gỉ sét tốt, giá thành hợp lý) hoặc inox 304/316 (dành cho môi trường có độ ăn mòn cao).

• Tiêu chuẩn: Phải tương ứng với tiêu chuẩn ống (JIS 10K, BS PN10/16, ANSI 150LB). Việc sai tiêu chuẩn mặt bích sẽ khiến việc lắp đặt trở thành thảm họa vì tâm lỗ bu lông không trùng khớp.

Phân loại khớp nối mềm cao su DN100

1. Phân loại theo cấu tạo

• Khớp nối đơn (Single Sphere): Thiết kế với một bầu cao su. Đây là loại thông dụng nhất, đủ khả năng chịu áp lực cao và độ đàn hồi vừa phải.

• Khớp nối kép (Double Sphere): Thiết kế với hai bầu cao su liên tiếp. Loại này có khả năng đàn hồi tốt hơn, cho phép bù lệch tâm lớn hơn và khả năng giảm rung vượt trội hơn so với khớp đơn. Thường dùng trong các vị trí yêu cầu độ êm tuyệt đối.

2. Phân loại theo kết nối

• Kiểu mặt bích: Dùng bu lông siết chặt. Đây là chuẩn mực của công nghiệp, cho phép tháo lắp nhanh khi cần bảo trì.

• Kiểu nối ren: Dùng cho các đường ống nhỏ hơn hoặc hệ thống dân dụng áp suất thấp. Lưu ý rằng kiểu ren thường không chịu được các rung động cực lớn như kiểu mặt bích.

Ứng dụng và những sai lầm kinh điển cần tránh

Khi nào nhất thiết phải lắp khớp nối mềm DN100?

• Ngay tại đầu ra và đầu vào của máy bơm: Đây là quy tắc vàng. Dù máy bơm có hiện đại đến đâu, rung động tại cửa hút và cửa xả là không thể tránh khỏi.

• Tại các điểm phân nhánh: Nơi áp lực dòng chảy thay đổi đột ngột.

• Hệ thống chiller: Đặc biệt quan trọng đối với các đường ống dẫn nước lạnh đi vào dàn trao đổi nhiệt, giúp tránh đọng sương và hư hại do giãn nở nhiệt.

Những sai lầm "chết người" khi chọn và lắp đặt

• Chọn sai vật liệu cao su: Lắp nhầm khớp nối EPDM vào đường ống dẫn dầu. Kết quả: Khớp sẽ bị bở ra và rò rỉ chỉ trong vài tuần.

• Không kiểm tra khoảng cách lắp đặt: Khớp nối có một giới hạn co giãn (thường là ±10mm). Nếu lắp quá ngắn hoặc quá dài so với khoảng cách của đường ống, khớp sẽ luôn ở trạng thái bị căng hoặc nén, dẫn đến rách thân cao su.

• Siết bu lông không đối xứng: Nhiều thợ lắp đặt siết theo vòng tròn. Cách làm này khiến mặt bích không khít. Luôn phải siết theo kiểu hình ngôi sao để lực ép đồng nhất.

• Tác động nhiệt lên mặt bích: Hàn ống gần sát mặt bích khớp nối mà không tháo ra. Nhiệt độ của hàn điện hoặc hàn hơi sẽ làm cháy gioăng làm kín và thân cao su ngay lập tức.

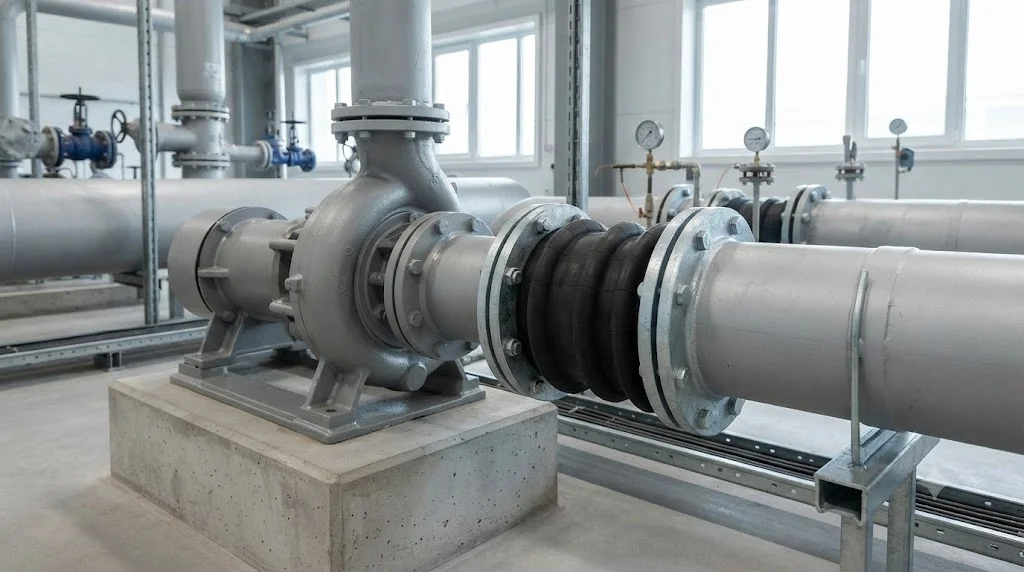

Hướng dẫn lắp đặt chuẩn kỹ thuật 7 bước

Việc lắp đặt đúng kỹ thuật giúp khớp nối mềm cao su DN100 kéo dài tuổi thọ lên tới 5-10 năm.

1. Kiểm tra bề mặt: Làm sạch mặt bích đường ống, đảm bảo không còn bavia, gỉ sét hay các mảnh vỡ kim loại có thể cứa vào mặt cao su.

2. Căn chỉnh đường ống: Đảm bảo khoảng cách giữa hai đầu ống khớp với chiều dài (L) của khớp nối. Tuyệt đối không dùng khớp nối để "ép" hai đầu ống vào nhau.

3. Định vị: Đặt khớp nối vào vị trí, dùng các thanh sắt hoặc giá đỡ để cố định đường ống, giảm áp lực trọng lượng của ống đè lên khớp cao su.

4. Lắp bu lông: Lắp lần lượt các bu lông. Đảm bảo lỗ bu lông của mặt bích đường ống và mặt bích khớp nối trùng nhau hoàn toàn.

5. Siết bu lông: Siết theo hình ngôi sao. Dùng cờ lê lực để siết đều tay, tránh lực siết quá lớn làm nứt mặt bích hoặc quá nhỏ gây rò rỉ.

6. Kiểm tra sơ bộ: Thử xả nước vào hệ thống ở áp suất thấp, kiểm tra độ kín của các điểm tiếp xúc.

7. Bàn giao: Vận hành bơm ở tốc độ chậm rồi tăng dần lên mức định mức.

Câu hỏi thường gặp (FAQ) - Góc giải đáp chuyên gia

Câu 1: DN100 có phải là đường kính ngoài của ống không?

 Trả lời: Không. DN100 là đường kính danh nghĩa (Nominal Diameter), đường kính ngoài (OD) thực tế của ống DN100 thường là 114.3mm. Khi mua khớp nối, hãy luôn cung cấp thông tin "DN100" và "Tiêu chuẩn mặt bích" để nhà cung cấp tư vấn chính xác.

Câu 2: Khớp nối mềm cao su DN100 có bị lão hóa không?

 Trả lời: Có. Mọi sản phẩm cao su đều bị lão hóa theo thời gian do tác động của nhiệt độ, tia UV và lưu chất. Tuổi thọ trung bình là 3-5 năm. Bạn nên kiểm tra định kỳ 6 tháng một lần.

Câu 3: Làm sao biết khớp nối đang bị hỏng?

 Trả lời: Dấu hiệu nhận biết là: xuất hiện vết nứt chân chim trên bề mặt cao su, lớp thép gia cường bị lồi ra, hoặc có vết rò rỉ dù đã siết chặt bu lông. Khi có dấu hiệu này, cần thay thế ngay lập tức.

Câu 4: Có nên bọc khớp nối mềm không?

 Trả lời: Trong điều kiện lắp đặt ngoài trời, ánh nắng trực tiếp là "kẻ thù" lớn nhất của cao su. Việc bọc thêm lớp bảo vệ hoặc sơn phản quang sẽ giúp kéo dài tuổi thọ sản phẩm đáng kể.

Câu 5: Tại sao giá khớp nối DN100 của mỗi hãng lại chênh lệch nhau quá lớn?

 Trả lời: Sự chênh lệch nằm ở chất lượng cao su (có phải là cao su nguyên chất hay pha tạp), độ dày của lớp gia cường và vật liệu mặt bích. Đừng ham rẻ mà mua loại không nhãn mác, vì chi phí thay thế cho một lần rò rỉ hệ thống lớn hơn rất nhiều so với giá mua khớp nối.

Kết luận: Sự đầu tư cho tính ổn định lâu dài

Việc lựa chọn khớp nối mềm cao su DN100 không nên được xem là một khoản chi phí nhỏ nhặt, mà là một khoản đầu tư cho sự ổn định của cả một hệ thống. Một thiết bị chất lượng cao sẽ là lá chắn vững chãi giúp máy bơm, van và các linh kiện đắt tiền khác vận hành bền bỉ.

Khi lựa chọn, hãy ưu tiên các thương hiệu có uy tín, các dòng sản phẩm có CO/CQ rõ ràng và luôn đặt tính tương thích của lưu chất lên hàng đầu. Đừng để hệ thống đường ống của bạn phải chịu đựng những rung động không cần thiết do sự thiếu sót trong việc trang bị thiết bị giảm chấn.
