Spring Valve là gì? Giải pháp kiểm soát dòng chảy và bảo vệ hệ thống hiệu quả

Trong các hệ thống đường ống công nghiệp phức tạp, việc kiểm soát chính xác dòng lưu chất và bảo vệ thiết bị là yếu tố sống còn để đảm bảo năng suất. Một sự cố nhỏ như dòng chảy ngược, áp suất tăng đột ngột (water hammer) hay vận hành không ổn định đều có thể dẫn đến những hậu quả nghiêm trọng: hư hỏng máy bơm đắt tiền, giảm tuổi thọ toàn bộ hệ thống ống dẫn và gây mất an toàn lao động. Đó là lý do tại sao spring valve – dòng van cơ khí sử dụng lực đàn hồi của lò xo – trở thành giải pháp ưu việt được các kỹ sư tin dùng.

Tuy nhiên, giữa vô vàn chủng loại trên thị trường, làm sao để hiểu đúng về nguyên lý vận hành và lựa chọn sản phẩm tối ưu? Bài viết này sẽ phân tích chuyên sâu về van dùng lực đàn hồi lò xo để điều khiển dòng chảy, từ cấu tạo, nguyên lý hoạt động đến những tiêu chuẩn vàng trong việc lựa chọn và lắp đặt, giúp bạn tối ưu hóa hiệu quả vận hành hệ thống của mình.

Spring Valve là gì?

Định nghĩa Spring Valve

Spring valve là loại van được thiết kế chuyên biệt, sử dụng lực đàn hồi của lò xo để điều khiển trạng thái đóng hoặc mở của van. Khác với các dòng van vận hành bằng tay hay cơ cấu điện, van dùng lực đàn hồi lò xo để điều khiển dòng chảy hoạt động hoàn toàn dựa trên sự cân bằng áp suất dòng chảy so với lực nén của lò xo. Tùy thuộc vào thiết kế cụ thể, thiết bị này đóng vai trò quan trọng trong việc ngăn chặn dòng chảy ngược (check valve), điều chỉnh áp suất (relief valve) hoặc bảo vệ hệ thống khỏi tình trạng quá áp nguy hiểm. Đây là một thành phần thiết yếu trong mọi hệ thống thủy lực, khí nén và hơi nóng công nghiệp.

Cấu tạo cơ bản của van dùng lực đàn hồi lò xo để điều khiển dòng chảy

Dù có nhiều biến thể, hầu hết các loại van dùng lực đàn hồi lò xo để điều khiển dòng chảy đều bao gồm các bộ phận cốt lõi sau:

• Thân van: Bộ khung chịu lực chính, làm từ các vật liệu bền bỉ như inox, gang hoặc đồng.

• Lò xo: Thành phần quan trọng nhất, tạo lực đàn hồi để ép đĩa van về vị trí đóng.

• Đĩa van (disc): Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua.

• Trục van: Hướng dẫn sự di chuyển của đĩa van theo trục dọc.

• Ghế van (seat): Điểm tiếp xúc giúp van đóng kín, ngăn rò rỉ.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối cho hệ thống.

Vì sao sử dụng cơ chế lò xo?

Việc tích hợp lò xo vào thiết kế van mang lại ba lợi thế kỹ thuật vượt trội:

1. Tạo lực đóng nhanh: Lò xo phản ứng tức thì khi dòng chảy dừng lại, ngăn chặn hiện tượng va đập thủy lực (water hammer).

2. Kiểm soát áp suất chính xác: Lò xo giúp duy trì áp suất ổn định trong phạm vi cho phép.

3. Hoạt động tự động: Không cần năng lượng bên ngoài (điện, khí nén) để vận hành, giảm thiểu chi phí và lỗi hệ thống.

Nguyên lý hoạt động của van dùng lực đàn hồi lò xo để điều khiển dòng chảy

Nguyên lý của van dùng lực đàn hồi lò xo để điều khiển dòng chảy dựa trên nguyên tắc cân bằng lực. Khi hệ thống vận hành, áp suất của dòng lưu chất tác động trực tiếp lên đĩa van. Khi áp suất này thắng được lực nén của lò xo, đĩa van sẽ bị đẩy ra khỏi vị trí đóng, cho phép lưu chất đi qua.

• Khi dòng chảy tăng: Áp lực dòng lưu chất đủ mạnh để nén lò xo, van mở rộng hoàn toàn, đảm bảo lưu lượng tối đa cho hệ thống.

• Khi dòng chảy giảm: Khi áp suất đầu vào giảm xuống dưới mức lực lò xo thiết lập, lực đàn hồi của lò xo sẽ đẩy đĩa van quay về vị trí ban đầu (đóng kín).

• Cơ chế chống dòng chảy ngược: Nếu áp suất phía sau van lớn hơn phía trước (hiện tượng dòng chảy ngược), lò xo cùng với áp lực của chính dòng chảy đó sẽ ép chặt đĩa van vào ghế van, triệt tiêu hoàn toàn khả năng chảy ngược.

Cơ chế này diễn ra hoàn toàn tự động, đảm bảo hệ thống luôn được bảo vệ ngay cả khi xảy ra sự cố đột ngột.

Phân tích chuyên sâu: Các loại van dùng lực đàn hồi lò xo để điều khiển dòng chảy phổ biến

Trên thị trường hiện nay có nhiều loại van dùng lực đàn hồi lò xo để điều khiển dòng chảy với chức năng chuyên biệt:

Ứng dụng cụ thể

• Spring Check Valve: Là "người bảo vệ" máy bơm, ngăn nước chảy ngược gây hại cho cánh bơm khi ngắt điện.

• Spring Relief Valve: Đóng vai trò an toàn trong các hệ thống thủy lực, xả bớt áp lực dư thừa để tránh nổ đường ống.

• Spring Loaded Safety Valve: Cực kỳ quan trọng trong công nghiệp hơi nóng, giúp thoát hơi nhanh chóng khi áp suất vượt ngưỡng an toàn.

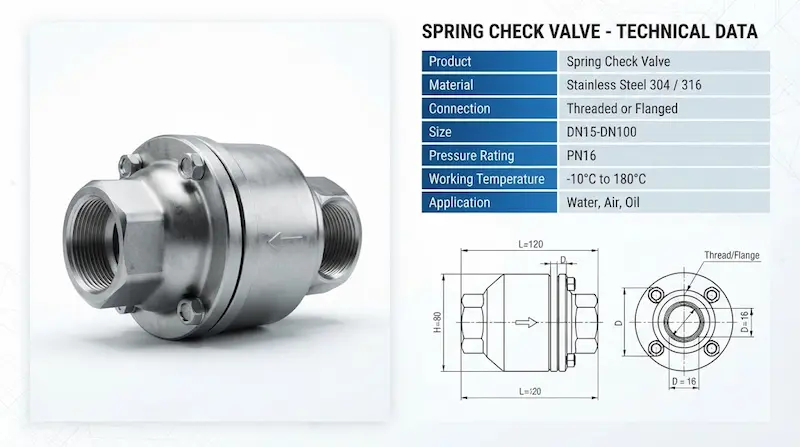

Thông số kỹ thuật quan trọng của Spring Valve

Để đảm bảo hiệu quả, việc hiểu rõ các thông số kỹ thuật của van dùng lực đàn hồi lò xo để điều khiển dòng chảy là bắt buộc:

• Kích thước (DN): Thông thường từ DN15 đến DN300, phù hợp với hầu hết các loại đường ống công nghiệp.

• Áp suất làm việc: Phổ biến ở các tiêu chuẩn PN10, PN16, PN25 hoặc Class 150/300, cần chọn đúng áp suất định mức của hệ thống.

• Vật liệu: Tùy chọn đa dạng: Đồng (cho nước), Gang (hệ thống lớn), Inox 304/316 (thực phẩm, hóa chất), Thép carbon (nhiệt độ cao).

• Nhiệt độ & Môi chất: Cần cân nhắc khả năng chịu nhiệt và tính tương thích hóa học giữa gioăng van với môi chất (nước, dầu, khí, hơi).

So sánh van dùng lực đàn hồi lò xo để điều khiển dòng chảy với các loại van khác

Spring Valve vs Swing Check Valve

Trong khi Swing Check Valve (van một chiều cánh lật) hoạt động dựa trên trọng lực, van dùng lực đàn hồi lò xo để điều khiển dòng chảy dựa trên lực lò xo.

• Tốc độ đóng: Van dùng lực đàn hồi lò xo để điều khiển dòng chảy đóng nhanh hơn rất nhiều, giúp giảm thiểu va đập thủy lực hiệu quả.

• Không gian lắp đặt: Van dùng lực đàn hồi lò xo để điều khiển dòng chảy nhỏ gọn, lắp đặt được cả chiều dọc và ngang, linh hoạt hơn dòng cánh lật.

Spring Valve vs Ball Valve

Ball valve (van bi) chủ yếu dùng để đóng/mở thủ công hoặc bằng actuator để điều tiết lưu lượng. Ngược lại, van dùng lực đàn hồi lò xo để điều khiển dòng chảy tập trung vào bảo vệ an toàn và tự động kiểm soát dòng chảy. Van dùng lực đàn hồi lò xo để điều khiển dòng chảy được chọn khi ưu tiên tính phản hồi nhanh, kích thước nhỏ và hoạt động hoàn toàn tự động mà không cần bảo trì liên tục.

Ưu điểm và hạn chế

Ưu điểm

• Đóng mở cực nhanh: Phản ứng tức thì trước biến động áp suất.

• Giảm thiểu va đập thủy lực: Bảo vệ đường ống khỏi các xung lực có hại.

• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt.

• Độ tin cậy cao: Hoạt động tự động, không phụ thuộc vào nguồn điện.

Hạn chế

• Tổn thất áp suất: Do lực cản của lò xo, van luôn gây ra một tổn thất áp suất (pressure drop) nhỏ trong hệ thống.

• Lựa chọn khắt khe: Cần tính toán kỹ lực lò xo để đảm bảo van mở đúng áp suất cần thiết.

Ứng dụng thực tế

Spring valve xuất hiện dày đặc trong các hệ thống quan trọng:

1. Hệ thống cấp nước: Ngăn nước quay ngược lại máy bơm, giữ ổn định áp lực cho các tòa nhà cao tầng.

2. HVAC: Kiểm soát dòng tuần hoàn trong các hệ thống chiller, bảo vệ đường ống khỏi rung lắc.

3. Công nghiệp dầu khí & Hơi nóng: Bảo vệ thiết bị khỏi quá áp, đảm bảo an toàn vận hành.

4. Hệ thống PCCC: Duy trì áp lực đường ống luôn sẵn sàng cho tình huống khẩn cấp.

Sai lầm thường gặp: Rất nhiều trường hợp hệ thống gặp trục trặc do chọn sai áp suất mở (opening pressure). Nếu lực lò xo quá cứng, van sẽ không mở đủ lưu lượng; nếu quá mềm, van sẽ đóng không kịp khi xảy ra dòng chảy ngược. Việc không lắp bộ lọc (Y-strainer) trước van cũng là sai lầm khiến lò xo và đĩa van dễ bị kẹt cặn bẩn.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Checklist lựa chọn:

 Xác định môi chất: (Nước, khí, dầu, hơi?) để chọn vật liệu thân van.

 Áp suất & Nhiệt độ: Phải nằm trong phạm vi làm việc của van.

 Kích thước DN: Chọn đúng kích thước ống để tránh gây tắc nghẽn.

 Tiêu chuẩn kết nối: (Ren hoặc mặt bích) để lắp đặt khớp với hệ thống hiện hữu.

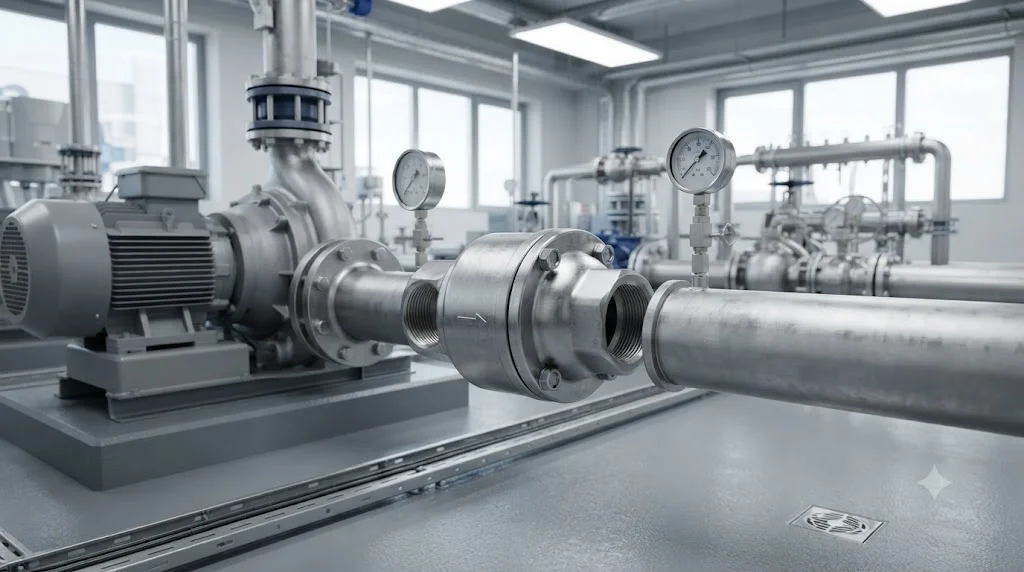

Lưu ý khi lắp đặt và bảo trì:

• Lắp đúng chiều: Luôn tuân thủ mũi tên chỉ hướng dòng chảy trên thân van.

• Làm sạch ống: Loại bỏ tạp chất, phoi kim loại trước khi lắp van.

• Bảo trì định kỳ: Kiểm tra độ đàn hồi của lò xo sau 12-24 tháng sử dụng để tránh tình trạng kẹt cứng.

• Thay thế kịp thời: Nếu nhận thấy tiếng ồn lạ hoặc rò rỉ, cần kiểm tra gioăng và bộ phận lò xo ngay lập tức.

FAQ - Câu hỏi thường gặp

Spring valve là gì?

 Đây là dòng van dùng lực đàn hồi lò xo để điều khiển dòng chảy hoặc bảo vệ hệ thống khỏi quá áp/chảy ngược.

Làm sao để chọn van dùng lực đàn hồi lò xo để điều khiển dòng chảy phù hợp?

 Bạn cần căn cứ vào áp suất tối đa, nhiệt độ môi chất và kích thước đường ống.

Tại sao van dùng lực đàn hồi lò xo để điều khiển dòng chảy tốt hơn van một chiều thông thường?

 Vì lực lò xo giúp van đóng nhanh hơn, triệt tiêu gần như hoàn toàn va đập thủy lực.

Van có cần bảo trì không?

 Có, dù rất bền nhưng cần kiểm tra định kỳ để đảm bảo lò xo không bị han gỉ hoặc kẹt cặn bẩn.

Kết luận

Spring valve là giải pháp then chốt giúp tối ưu hóa hiệu suất và bảo vệ an toàn cho các hệ thống đường ống công nghiệp. Khả năng tự động hóa, phản ứng nhanh và độ bền bỉ chính là những lý do khiến đây là thiết bị không thể thiếu trong các dự án cơ điện hiện đại.
