Khớp Nối Mềm Cao Su DN50: Cấu Tạo, Thông Số Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống đường ống công nghiệp và dân dụng, rung động từ các thiết bị quay như máy bơm, máy nén khí hay quạt công nghiệp là nguyên nhân hàng đầu gây ra hiện tượng rò rỉ mối nối, nứt vỡ ống và sụt giảm tuổi thọ công trình. Để triệt tiêu lực rung và bù đắp các sai lệch cơ học, việc trang bị khớp nối mềm cao su DN 50 là giải pháp kỹ thuật vô cùng thiết yếu.

Tuy nhiên, việc chọn lựa một sản phẩm phù hợp đòi hỏi người quản lý hệ thống phải hiểu rõ bản chất kỹ thuật, tiêu chuẩn kết nối và môi chất sử dụng. Việc chọn sai chủng loại khớp nối mềm cao su DN 50 không những không giảm được rung động mà còn tiềm ẩn nguy cơ nổ vỡ khớp dưới áp suất vận hành. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng đến quy trình lựa chọn chuẩn xác nhất cho bạn.

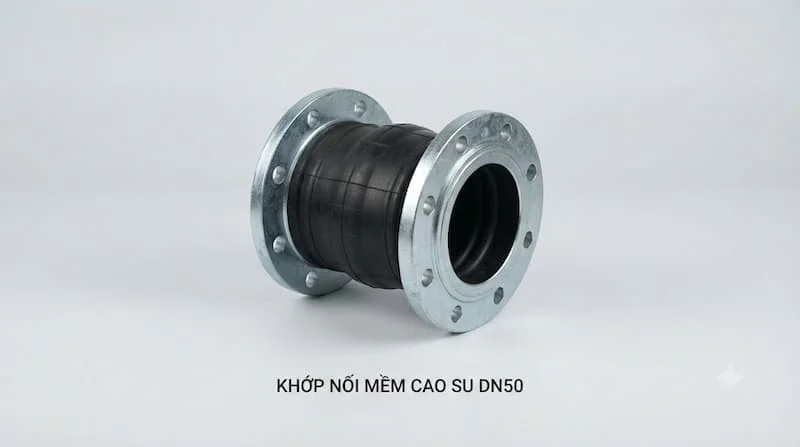

Khớp nối mềm cao su DN50 là gì?

Khớp nối mềm cao su dn50 là phụ kiện đường ống có phần thân đàn hồi bằng cao su, được thiết kế với kích thước danh nghĩa DN50 (tương đương ống 2 inch hoặc Phi 60 mm) để kết nối các đoạn ống hoặc thiết bị trong hệ thống. Tùy thiết kế, khớp nối có thể giúp giảm truyền rung, hấp thụ một phần chuyển vị và hạn chế ứng suất cơ học truyền qua đường ống.

Khớp nối mềm thường được đặt tại các vị trí giao thoa áp lực lớn như đầu hút/đầu xả của máy bơm, đoạn ống băng qua khe co giãn tòa nhà hoặc đầu vào thiết bị công nghiệp. Phần thân cao su với tính đàn hồi vượt trội sẽ đóng vai trò như một "giảm xóc" tự nhiên [chèn link: khai-niem-khop-noi-mem].

Lưu ý kỹ thuật: Chỉ số DN50 là kích thước danh nghĩa đại diện cho quy cách đường ống, hoàn toàn không đồng nghĩa với việc đường kính ngoài thực tế của mọi chất liệu ống (thép, inox, nhựa, đồng) đều hoàn toàn bằng nhau.

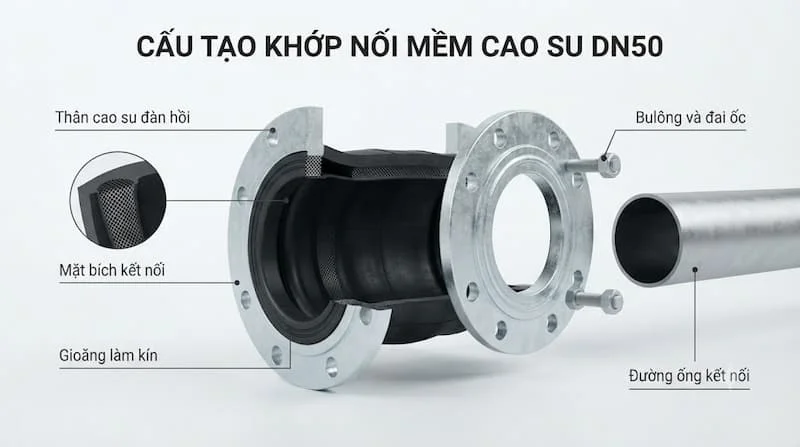

Cấu tạo và nguyên lý hoạt động của khớp nối mềm cao su DN 50

Một sản phẩm khớp nối mềm cao su DN 50 tiêu chuẩn đạt chất lượng vận hành cao thường được cấu thành từ 4 bộ phận chính:

• Thân cao su đàn hồi: Chế tạo từ cao su tổng hợp, định hình dạng hình cầu (đơn cầu hoặc đôi cầu) để tối ưu khả năng co giãn và hấp thụ lực.

• Lớp sợi gia cường (Braid/Mesh Layer): Nằm ẩn bên trong lớp cao su, thường là các lớp vải sợi Nylon hoặc Synthetic Cord giúp thân khớp chịu được áp suất cao mà không bị biến dạng quá mức.

• Vòng thép gia cường (Steel Ring): Được đúc chìm ở hai đầu gờ cao su nhằm cố định hình dạng và tăng khả năng bám chặt vào phần kết nối.

• Bộ phận kết nối hai đầu: Sử dụng mặt bích (thép mạ kẽm, inox 304/316) hoặc đầu ren (đồng, gang, inox) giúp liên kết chặt chẽ với tuyến ống.

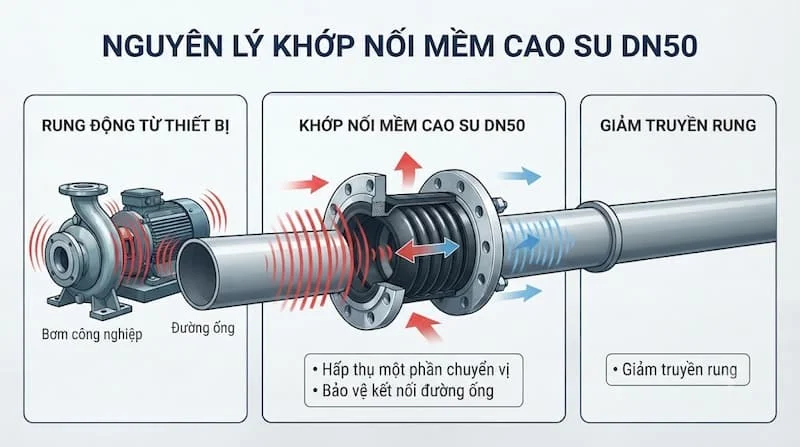

Giải thích bản chất kỹ thuật: Khi hệ thống đi vào vận hành, máy bơm hoặc thiết bị sẽ phát ra lực rung và chấn động tần số cao. Lực này truyền đến khớp nối sẽ bị phần thân cao su đàn hồi hấp thụ và dập tắt một phần lớn trước khi kịp lan truyền sang đoạn ống phía sau. Nhờ khả năng biến dạng trong giới hạn thiết kế, khớp nối cũng giúp bù đắp các sai lệch nhỏ về độ đồng tâm khi lắp đặt.

Tuy nhiên, cần hiểu rõ rằng khớp nối mềm không phải là bộ phận chịu lực thay thế cho toàn bộ giá đỡ đường ống hay gối đỡ cố định.

Các loại khớp nối mềm cao su DN 50 phổ biến

Dựa vào phương thức kết nối với đường ống và cấu tạo thân, khớp nối mềm cao su DN 50 được chia thành các dòng thương mại phổ biến sau:

• Khớp nối mềm cao su mặt bích DN50:

  • Cấu tạo hai đầu gắn mặt bích xoay tự do hoặc cố định.

  • Được ứng dụng rộng rãi nhất trong các đường ống công nghiệp nhờ khả năng chịu lực tốt, làm kín an toàn và vô cùng thuận tiện khi tháo lắp, bảo trì [chèn link: khop-noi-mem-cao-su-mat-bich].

• Khớp nối mềm cao su kết nối ren DN50:

  • Sử dụng hai đầu rắc co ren (ren trong hoặc ren ngoài).

  • Thường dùng cho các hệ thống đường ống quy mô nhỏ hoặc không gian lắp đặt hạn chế, tối ưu chi phí hơn so với dạng mặt bích.

• Khớp nối mềm cao su dạng đặc biệt:

  • Loại đơn cầu (Single Sphere): Cấu tạo 1 bóng cao su, dùng cho nhu cầu bù chuyển vị tiêu chuẩn.

  • Loại đôi cầu (Double Sphere): Cấu tạo 2 bóng cao su nối tiếp, cho khả năng dập rung và độ co giãn chiều dài lớn hơn.

  • Loại có thanh định vị (Control Rods): Trang bị thêm các ty thép chống kéo giãn quá mức khi áp suất hệ thống tăng đột ngột.

Thông số kỹ thuật khớp nối mềm cao su DN 50 cần biết

Để lựa chọn đúng sản phẩm cho công trình, việc tra cứu bảng thông số kỹ thuật là yêu cầu bắt buộc đối với kỹ sư và cán bộ thu mua.

Lưu ý kỹ thuật: Tuyệt đối không tự ý suy đoán các thông số như chiều dài lắp đặt, đường kính tâm lỗ bulông hay áp suất chịu tải nếu chưa đối chiếu trực tiếp Catalogue của model sản phẩm cụ thể.

Tại sao nên dùng khớp nối mềm cao su DN 50 thay vì nối cứng?

Sự khác biệt giữa việc sử dụng khớp nối mềm cao su DN 50 và mối nối cứng truyền thống được thể hiện rõ qua bảng so sánh kỹ thuật dưới đây:

Lưu ý kỹ thuật: Mặc dù sở hữu nhiều ưu điểm vượt trội, khớp nối mềm cao su không thể thay thế cho hệ thống lò xo chống rung chuyên dụng của máy bơm hoặc các gối đỡ cố định (Anchor) trên đường ống.

Khớp nối mềm cao su DN 50 được dùng ở đâu?

Sản phẩm được ứng dụng đa dạng trong nhiều lĩnh vực hạ tầng và công nghiệp hiện đại:

• Trạm bơm cấp thoát nước: Lắp đặt ngay tại đầu hút và đầu xả của máy bơm nước sạch, máy bơm nước thải để ngăn chấn động từ động cơ làm rung lắc đường ống dẫn [chèn link: khop-noi-mem-may-bom].

• Hệ thống kỹ thuật tòa nhà (M&E): Sử dụng trong các đường ống cấp nước trục đứng, hệ thống tăng áp tầng hầm nhằm tránh truyền tiếng ồn vào kết cấu bê tông.

• Hệ thống điều hòa không khí (HVAC/Chiller): Lắp tại đường ống nước lạnh nối vào máy làm lạnh Chiller hoặc Cooling Tower để dập rung động tần số cao.

• Đường ống công nghiệp & Hóa chất: Tùy chọn vật liệu cao su NBR hoặc Viton cho phép sử dụng trên các đường ống dẫn dầu, dung môi, chất lỏng công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại trạm bơm chữa cháy trung tâm, giúp hệ thống chịu được lực chấn động mạnh khi bơm PCCC khởi động đột ngột.

Những sai lầm thường gặp khi chọn khớp nối mềm cao su DN 50

Dưới đây là các sai sót phổ biến khiến khớp nối mềm cao su DN 50 nhanh hỏng hoặc gây sự cố cho hệ thống mà bạn cần tránh:

1. Chỉ quan tâm đến kích thước DN50: Mua khớp nối DN50 nhưng không kiểm tra tiêu chuẩn mặt bích (JIS 10K hay BS PN16), dẫn đến việc lệch tâm lỗ bulông không thể xỏ qua được.

2. Chọn sai vật liệu thân cao su: Dùng cao su EPDM (chỉ chịu nước) lắp cho đường ống dẫn dầu diesel, làm thân cao su bị trương nở, mủn ra và rách nát sau thời gian ngắn.

3. Bỏ qua giới hạn nhiệt độ làm việc: Sử dụng khớp nối cao su thông dụng cho đường ống nước nóng vượt quá 90°C khiến lớp cao su bị lão hóa cấp tốc.

4. Cho rằng mọi khớp nối DN50 đều có cùng chiều dài: Thay thế khớp nối cũ dài 130mm bằng loại mới dài 150mm khiến việc ép khớp vào đường ống tạo ra ứng suất nén quá tải.

5. Dùng khớp nối để kéo thẳng đường ống bị lệch nặng: Ép khớp nối co giãn vượt quá góc lệch cho phép của nhà sản xuất, gây xé rách lớp vải gia cường bên trong.

6. Siết bulông không đều tay: Siết lệch một bên làm nghiêng gờ cao su, gây rò rỉ lưu chất và làm hư hỏng vành mặt bích.

Checklist chọn khớp nối mềm cao su DN 50

Hãy sử dụng checklist 10 điểm dưới đây để đảm bảo bạn lựa chọn đúng sản phẩm 100% trước khi xuống đơn đặt hàng:

• 1. Xác định kích thước: Đường ống kết nối chuẩn xác là DN50 (Phi 60mm / 2").

• 2. Xác định kiểu kết nối: Lựa chọn Nối mặt bích hay Nối ren.

• 3. Kiểm tra tiêu chuẩn mặt bích: Chuẩn JIS 10K, BS PN16, ANSI Class 150 hay DIN.

• 4. Xác định loại môi chất: Nước sạch, nước thải, dầu, hóa chất hay hơi nước.

• 5. Lựa chọn vật liệu cao su: Cao su EPDM (Nước), NBR (Dầu), Viton (Hóa chất/Nhiệt độ cao).

• 6. Kiểm tra áp suất vận hành: Áp suất hệ thống là 10 bar, 16 bar hay 25 bar.

• 7. Kiểm tra nhiệt độ tối đa: Môi chất vận hành ở nhiệt độ bao nhiêu °C.

• 8. Kiểm tra chiều dài lắp đặt (L): Đo chính xác khoảng cách giữa 2 đầu ống cần lắp.

• 9. Xác định yêu cầu bù chuyển vị: Cần dòng đơn cầu hay đôi cầu, có cần ty định vị chống kéo giãn không.

• 10. Kiểm tra không gian thi công: Đảm bảo đủ khoảng trống để thao tác siết cờ-lê/bulông an toàn.

Hướng dẫn lắp đặt khớp nối mềm cao su DN 50

Quy trình thi công lắp đặt khớp nối mềm cao su DN 50 chuẩn kỹ thuật gồm các bước sau:

1. Thao tác chuẩn bị: Kiểm tra bề mặt khớp nối xem có nứt vỡ hay không. Làm sạch cặn bẩn, mạt sắt ở hai đầu mặt bích đường ống.

2. Căn chỉnh độ đồng tâm: Đảm bảo hai đầu ống dẫn thẳng hàng, khoảng cách giữa hai mặt bích vừa vặn với chiều dài tự nhiên của khớp nối (không kê đòn đòn đẩy ép khớp).

3. Đặt khớp nối vào vị trí: Đưa khớp nối cao su vào giữa hai mặt bích ống. Đối với hầu hết khớp nối cao su có gờ đệm cao su đúc liền, không bắt buộc phải dùng thêm gioăng tờ đệm phụ trừ khi nhà sản xuất yêu cầu.

4. Xỏ bulông và vặn gá: Xỏ toàn bộ bulông qua các lỗ bích. Quay đầu đai ốc ra phía ngoài để thuận tiện thao tác.

5. Siết bulông đối xứng: Siết đai ốc theo thứ tự hình sao (đối xứng chéo nhau) từng nấc một để lực ép phân bố đều lên gờ cao su. Không siết chặt cố định 1 lỗ ngay từ đầu.

6. Kiểm tra và chạy thử: Cho hệ thống tăng áp từ từ, kiểm tra xem có rò rỉ tại bề mặt mặt bích hay không và quan sát độ co giãn của thân cao su khi máy bơm khởi động.

Câu hỏi thường gặp về khớp nối mềm cao su DN 50

1. Khớp nối mềm cao su DN50 có tác dụng gì?

Tác dụng chính là kết nối đường ống với thiết bị (máy bơm, quạt), dập tắt rung động cơ học, giảm tiếng ồn truyền qua tuyến ống và bù đắp các sai lệch co giãn nhiệt nhẹ trong giới hạn cho phép.

2. DN50 có phải đường kính ngoài 50 mm không?

Không. DN50 là kích thước danh nghĩa (2 inches). Đường kính ngoài thực tế của ống thép DN50 thông thường là khoảng Phi 60 mm (60.3 mm).

3. Khớp nối mềm cao su DN50 chịu được áp suất bao nhiêu bar?

Mức chịu áp phụ thuộc vào Catalogue của từng model. Các dòng tiêu chuẩn phổ biến trên thị trường thường chịu được áp suất PN10 (10 bar) hoặc PN16 (16 bar), một số dòng cao cấp gia cường có thể đạt PN25 (25 bar).

4. Nên chọn chất liệu cao su EPDM hay NBR?

Việc chọn lựa phụ thuộc vào môi chất sử dụng. Nếu hệ thống dẫn nước sạch, nước thải, nước nóng nhẹ nên chọn EPDM để tối ưu chi phí. Nếu hệ thống dẫn dầu, mỡ, nhiên liệu bắt buộc phải chọn cao su NBR để chống bị ăn mòn.

5. Khớp nối mềm cao su DN50 có dùng trực tiếp cho máy bơm được không?

Có. Đây là ứng dụng phổ biến nhất. Khớp nối thường được lắp ở ngay đầu hút và đầu xả của máy bơm nước để triệt tiêu rung động do động cơ gây ra.

Chọn đúng khớp nối mềm cao su DN 50 để bảo vệ hệ thống đường ống

Tóm lại, việc lựa chọn và lắp đặt đúng khớp nối mềm cao su dn50 đóng vai trò cực kỳ quan trọng trong việc duy trì sự vận hành ổn định, êm ái và an toàn cho toàn bộ hạ tầng đường ống. Khi tìm mua sản phẩm, bạn cần ghi nhớ 3 nguyên tắc cốt lõi:

1. DN50 là kích thước danh nghĩa, cần xác định chính xác chuẩn kết nối (JIS, BS, ANSI) và chiều dài lắp đặt.

2. Không chọn sản phẩm cảm tính: Bắt buộc đối chiếu 4 thông số: Môi chất – Áp suất – Nhiệt độ – Vật liệu cao su (EPDM/NBR).

3. Lắp đặt đúng kỹ thuật: Siết bulông đối xứng chéo, không kéo giãn hay nén ép khớp nối quá giới hạn nhà sản xuất cho phép.

Bạn đang tìm kiếm giải pháp và cần báo giá khớp nối mềm cao su dn50 chính xác cho dự án? Hãy chuẩn bị sẵn thông tin về kiểu kết nối, môi chất sử dụng, áp suất vận hành và tiêu chuẩn mặt bích, sau đó liên hệ ngay với đơn vị tư vấn kỹ thuật uy tín để nhận sự hỗ trợ chuyên sâu và lựa chọn model tối ưu nhất đối với khớp nối mềm cao su dn50.
