Van 1 Chiều Chống Tràn: Khái Niệm, Loại Phổ Biến Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp lẫn dân dụng, hiện tượng dòng chảy ngược hoặc trào ngược lưu chất luôn là mối nguy hại tiềm ẩn. Sự cố này không chỉ gây thất thoát môi chất mà còn có thể làm hư hỏng máy bơm, gây ngập vỡ bể chứa và ảnh hưởng nghiêm trọng đến vận hành. Việc trang bị Anti-overflow check valve là giải pháp kỹ thuật bắt buộc để bảo vệ toàn bộ tuyến ống.

Tuy nhiên, việc lựa chọn đúng chủng loại van phù hợp với từng áp suất, lưu lượng và môi chất không phải điều đơn giản. Việc hiểu sai bản chất kỹ thuật của Anti-overflow check valve dễ dẫn đến việc chọn nhầm vật tư, tốn kém chi phí mà vẫn không giải quyết triệt để sự cố. Bài viết này sẽ phân tích chi tiết nguyên lý, phân loại và mang đến checklist chọn van chuẩn kỹ thuật nhất.

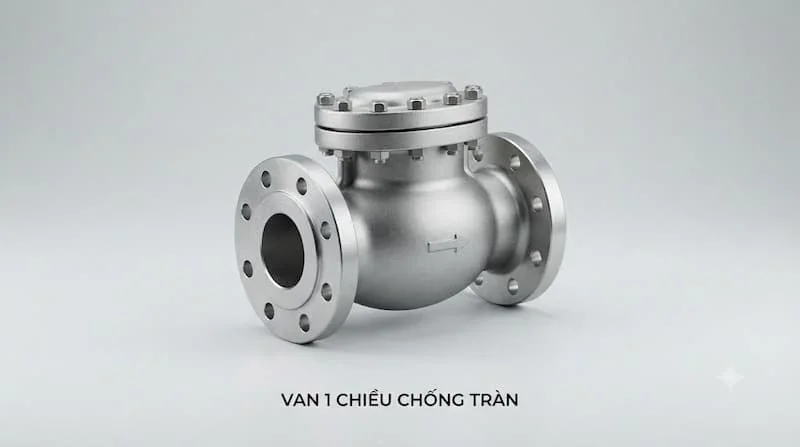

Van 1 chiều chống tràn là gì?

Anti-overflow check valve là loại van được sử dụng để kiểm soát dòng chảy theo một hướng cố định và hạn chế dòng chảy ngược trong hệ thống đường ống. Khi dòng môi chất có xu hướng đảo chiều, cơ cấu đóng của van sẽ tự động chuyển về trạng thái đóng tùy theo thiết kế, giúp bảo vệ đường ống, máy bơm hoặc các thiết bị liên quan.

Cần làm rõ rằng trong kỹ thuật, không có một sản phẩm duy nhất mang tên riêng là "van chống tràn". Thực chất, đây là tên gọi theo tính năng ứng dụng của các dòng van một chiều khi được lắp đặt tại các vị trí xung yếu để ngăn ngừa hiện tượng dâng tràn, trào ngược lưu chất.

Hiệu quả chống tràn thực tế của thiết bị không cố định mà phụ thuộc hoàn toàn vào thiết kế cơ cấu van, áp suất chênh lệch, lưu lượng dòng chảy, đặc tính môi chất và vị trí lắp đặt trên tuyến ống.

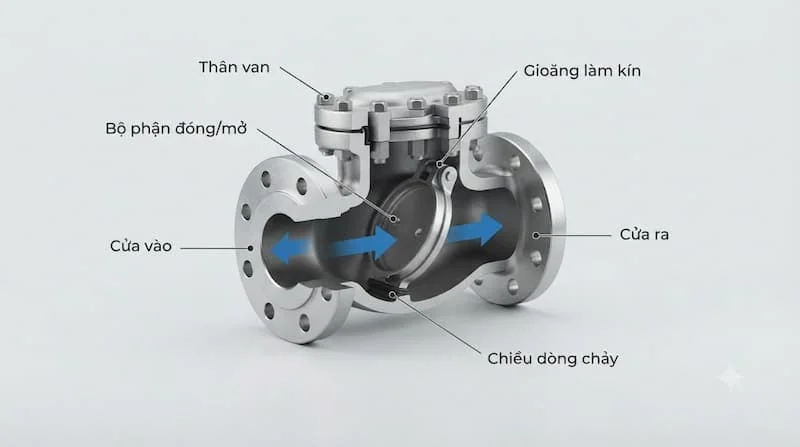

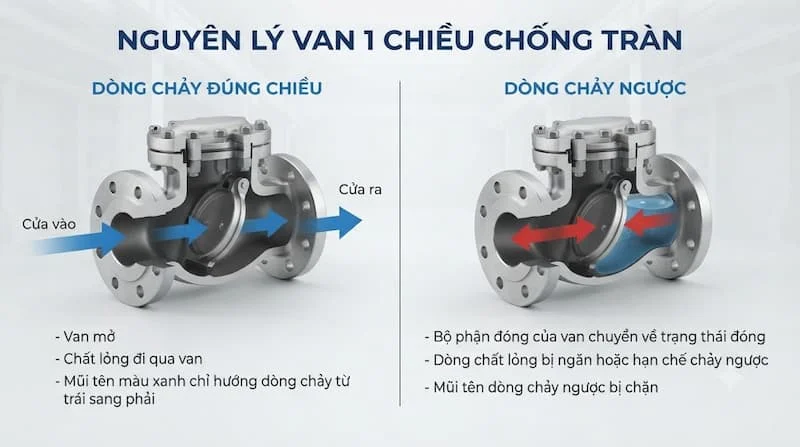

Nguyên lý hoạt động của Anti-overflow check valve

Nguyên lý vận hành của Anti-overflow check valve hoàn toàn tự động dựa trên lực đẩy của dòng chảy và sự chênh lệch áp suất, trải qua 3 trạng thái chính:

• Khi dòng chảy đi đúng chiều: Áp lực dòng lưu chất tác động trực tiếp lên bộ phận đóng (đĩa van, viên bi, piston hoặc lá lật). Lực này thắng được lực cản (hoặc lực lò xo), đẩy bộ phận đóng mở ra cho phép môi chất đi qua dễ dàng.

• Khi dòng chảy giảm hoặc dừng: Áp lực tác động lên bộ phận đóng giảm dần. Bộ phận đóng sẽ tự động di chuyển về vị trí sát cửa van nhờ trọng lực bản thân hoặc lực đàn hồi của lò xo tích hợp.

• Khi dòng chảy có xu hướng chảy ngược: Áp suất phía sau van kết hợp với trọng lượng môi chất dội ngược lại sẽ tác động mạnh lên cơ cấu đóng, ép chặt đĩa van vào vách ngăn. Van đóng kín hoàn toàn, ngăn chặn dòng hồi lưu.

Giải thích bản chất kỹ thuật: Van giúp hạn chế tràn vì nó kiểm soát chặt chẽ chiều di chuyển của dòng chất lỏng. Tuy nhiên, khả năng chống tràn triệt để còn phụ thuộc vào độ kín của bề mặt làm kín (gioăng), mức chênh áp tối thiểu để van đóng hoàn toàn và cấu hình chung của cả hệ thống.

Các loại Anti-overflow check valve phổ biến

Mỗi dòng van 1 chiều có kết cấu cơ học riêng, phù hợp với từng điều kiện vận hành cụ thể trong thực tế:

• Van 1 chiều lá lật: Sử dụng đĩa van gắn bản lề có thể lật qua lật lại [chèn link: van-1-chieu-la-lat]. Loại này cực kỳ phổ biến trong các hệ thống cấp thoát nước, đường ống đường kính lớn nhờ trở lực dòng chảy thấp và kết cấu đơn giản.

• Van 1 chiều dạng đĩa: Đĩa van trượt dọc theo trục dựa theo áp lực dòng. Dòng van này có kích thước rất nhỏ gọn (thường là dạng Wafer kẹp bích), tiết kiệm không gian lắp đặt.

• Van 1 chiều lò xo: Trang bị thêm lò xo phía sau đĩa van hoặc piston. Lực lò xo giúp van đóng cực nhanh ngay khi dòng chảy vừa dừng, giảm thiểu tối đa hiện tượng búa nước và dâng tràn đột ngột.

• Van 1 chiều bi: Cơ cấu đóng mở là một viên bi (thường bọc cao su). Khi có dòng chảy, bi bị đẩy khỏi vị trí; khi dòng dừng, bi lăn về vị trí bệ đỡ để đóng van. Dòng này rất thích hợp cho môi chất chứa cặn bẩn hoặc nước thải.

• Van chân (Luppe / Chõ bơm): Là dạng van 1 chiều đặc biệt lắp ở đáy ống hút máy bơm, tích hợp lưới lọc cặn. Thiết bị giúp giữ cột nước mồi và ngăn dòng chảy ngược làm mất áp bơm.

Thông số kỹ thuật cần quan tâm khi chọn Anti-overflow check valve

Để đảm bảo van hoạt động bền bỉ và không bị rò rỉ, việc kiểm tra chính xác các thông số kỹ thuật là bước bắt buộc.

Lưu ý kỹ thuật: Tuyệt đối không chọn van chỉ dựa vào kích thước DN. Ví dụ cùng là van DN50 nhưng loại dùng cho nước lạnh thân gang nối ren sẽ hoàn toàn không thể thay thế cho van DN50 thân inox nối bích dùng cho hóa chất nóng.

Anti-overflow check valve khác gì van 1 chiều thông thường?

Trên thực tế kỹ thuật, Anti-overflow check valve và van 1 chiều thông thường về mặt bản chất cơ học là một. Tuy nhiên, điểm khác biệt nằm ở góc độ ứng dụng và cách lựa chọn cấu hình.

Giải thích bản chất kỹ thuật: Việc chỉ lắp van 1 chiều không thể xử lý mọi nguyên nhân gây tràn. Nếu sự cố tràn xuất phát từ việc máy bơm cấp dư thừa lưu lượng, cảm biến mức bị hỏng, bể chứa không có đường xả thừa hay thiết kế đường ống sai kích thước, thì van 1 chiều chỉ đóng vai trò hỗ trợ chứ không thể giải quyết gốc rễ vấn đề.

Anti-overflow check valve được sử dụng ở đâu?

Dòng van này có mặt ở hầu hết các công trình từ hạ tầng dân dụng đến các nhà máy sản xuất công nghiệp:

• Hệ thống cấp thoát nước tòa nhà: Lắp ở đường ống xả cống chống nước thải ngập ngược vào nhà khi mưa lớn hoặc triều cường.

• Hệ thống máy bơm nước: Lắp ngay sau đầu ra của máy bơm nhằm bảo vệ cánh bơm không bị lực nước dội ngược làm hỏng khi dừng đột ngột [chèn link: van-1-chieu-may-bom].

• Bể chứa & Bồn đệm: Lắp trên các đường ống cấp/xả đệm để kiểm soát mức lưu chất, tránh hiện tượng tự chảy tràn do chênh lệch áp suất thủy tĩnh.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo nước từ bơm chữa cháy không chảy ngược về bể bơi hay đường ống cấp nước sinh hoạt, giữ áp cho mạng lưới.

• Nhà máy xử lý nước thải & Hóa chất: Lắp giữa các công đoạn xử lý để ngăn hóa chất hoặc bùn thải chảy ngược làm ô nhiễm dây chuyền sạch.

Những sai lầm thường gặp khi sử dụng Anti-overflow check valve

Trong quá trình thi công và vận hành, các kỹ sư thường ghi nhận những sai sót phổ biến sau khiến van mất tác dụng:

1. Lắp ngược chiều dòng chảy: Không quan sát mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van, khiến hệ thống bị tắc nghẽn hoàn toàn.

2. Lắp sai tư thế: Lắp van 1 chiều lá lật theo phương thẳng đứng có dòng chảy đi xuống, làm đĩa van không bao giờ đóng kín được.

3. Mặc định van xử lý được mọi sự cố tràn: Bỏ qua việc kiểm tra rơ-le ngắt bơm, van xả áp hoặc công tắc phao chống tràn.

4. Chọn sai vật liệu gioăng làm kín: Dùng gioăng cao su NBR thông thường cho môi chất hóa chất hoặc dung môi, khiến gioăng bị trương nở, mủn ra gây kẹt đĩa van.

5. Không vệ sinh đường ống trước khi lắp: Cặn hàn, mạt sắt hay rác thải kẹt vào khe hở giữa đĩa van và bệ đỡ, làm van bị hở và rò rỉ lưu chất.

6. Bỏ qua công tác bảo trì định kỳ: Lưu chất chứa nhiều cặn bẩn tích tụ lâu ngày làm kẹt trục van hoặc giảm độ đàn hồi của lò xo.

Cách chọn Anti-overflow check valve phù hợp

Để hệ thống hoạt động trơn tru, bạn nên tuân thủ quy trình chọn van gồm 8 bước dưới đây:

• Bước 1 - Xác định môi chất: Xác định chính xác lưu chất là nước sạch, nước thải, khí nén, dầu hay hóa chất ăn mòn.

• Bước 2 - Xác định kích thước đường ống: Tra cứu đường kính danh nghĩa DN (DN15, DN20, DN50, DN100...) của hệ thống.

• Bước 3 - Xác định áp suất vận hành: Kiểm tra áp suất tối đa của hệ thống để chọn cấp áp PN10, PN16 hay PN25.

• Bước 4 - Xác định nhiệt độ làm việc: Đảm bảo vật liệu thân và gioăng chịu được nhiệt độ môi chất (đặc biệt là nước nóng, hơi nước).

• Bước 5 - Lựa chọn vật liệu thân van:

  • Thân Đồng/Nhựa: Dùng cho dân dụng, nước sạch, đường ống nhỏ.

  • Thân Gang: Dùng cho hệ thống nước công nghiệp, PCCC kích thước vừa và lớn.

  • Thân Inox: Dùng cho hóa chất, môi trường ăn mòn, thực phẩm, vi sinh.

• Bước 6 - Chọn kiểu kết nối: Chọn nối ren cho ống nhỏ (dưới DN50); chọn nối mặt bích hoặc Wafer cho ống lớn (từ DN50 trở lên).

• Bước 7 - Kiểm tra tư thế lắp đặt: Xác định ống đi ngang hay đi đứng để chọn dòng van lò xo, lá lật hay van bi cho phù hợp.

• Bước 8 - Kiểm tra độ kín & Vận hành thử: Sau khi lắp đặt, tiến hành thử áp và kiểm tra rò rỉ trước khi đưa vào vận hành chính thức.

Lưu ý khi lắp đặt và sử dụng Anti-overflow check valve

Thi công đúng kỹ thuật quyết định đến 80% độ bền và hiệu quả của van 1 chiều:

• Làm sạch đường ống: Xịt rửa sạch cát, mạt sắt, xỉ hàn bên trong đường ống trước khi gắn van.

• Đối chiếu hướng mũi tên: Luôn đảm bảo mũi tên trên thân van trùng với chiều di chuyển mong muốn của dòng chất lỏng.

• Đảm bảo khoảng cách đỡ ống: Đường ống phải có giá đỡ chắc chắn ở hai đầu van, tránh để thân van chịu tải trọng cơ học rung lắc từ tuyến ống.

• Không dùng vượt quá thông số: Tuyệt đối không vận hành van ở mức áp suất hay nhiệt độ vượt quá ngưỡng Catalogue cho phép.

• Lập kế hoạch bảo dưỡng định kỳ: Đối với các hệ thống nước thải hoặc môi chất có cặn, cần tháo van kiểm tra, làm sạch đĩa van và thay gioăng định kỳ 6–12 tháng/lần.

Câu hỏi thường gặp về Anti-overflow check valve

1. Anti-overflow check valve có tác dụng gì?

Thiết bị có tác dụng kiểm soát dòng chảy di chuyển theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược, qua đó hạn chế hiện tượng dâng tràn, trào ngược làm hỏng thiết bị và công trình.

2. Van 1 chiều có chống tràn hoàn toàn không?

Không nhất thiết. Van chỉ ngăn dòng chảy dội ngược trên chính đoạn ống đó. Nếu nguyên nhân tràn do ngập từ vị trí khác, hỏng phao ngắt, quá tải lưu lượng hoặc áp suất bất thường thì cần kết hợp thêm các giải pháp hạ tầng khác.

3. Van 1 chiều chống tràn có những loại nào?

Tùy thuộc vào kết cấu, các loại phổ biến bao gồm van 1 chiều lá lật, van 1 chiều lò xo, van 1 chiều dạng đĩa, van 1 chiều bi và van chân (chõ bơm).

4. Chọn van 1 chiều chống tràn theo tiêu chí nào?

Cần căn cứ đồng thời vào kích thước DN, áp suất làm việc, nhiệt độ, đặc tính môi chất, vật liệu cấu tạo, kiểu kết nối và hướng lắp đặt thực tế.

5. Van 1 chiều chống tràn lắp chiều nào?

Bắt buộc phải lắp theo đúng chiều mũi tên đúc nổi trên thân van (chiều mũi tên là chiều dòng chảy đi qua). Tùy từng loại van (lá lật hay lò xo) mà chọn tư thế lắp ngang hay lắp đứng theo chỉ dẫn kỹ thuật của nhà sản xuất.

Chọn đúng van 1 chiều chống tràn để hệ thống vận hành ổn định

Trang bị van 1 chiều chống tràn là giải pháp đầu tư cần thiết và tiết kiệm để bảo vệ an toàn cho hệ thống đường ống. Khi lựa chọn van, bạn cần nắm rõ 3 yếu tố cốt lõi:

1. Xác định đúng chủng loại van phù hợp với phương ngang hay phương đứng của đường ống.

2. Không chọn van chỉ dựa vào kích thước DN mà phải tính đến áp suất, nhiệt độ, vật liệu và kiểu kết nối.

3. Phân biệt rõ vai trò ngăn dòng chảy ngược của van với các giải pháp chống tràn tổng thể trên toàn hệ thống.

Nếu bạn đang cần chọn mua van 1 chiều chống tràn cho dự án hoặc hệ thống của mình, hãy chuẩn bị sẵn các thông số về DN đường ống, môi chất, áp suất, nhiệt độ và kiểu kết nối để nhận được sự tư vấn kỹ thuật chính xác nhất, tránh chọn sai gây lãng phí chi phí đối với van 1 chiều chống tràn.
