Van Một Chiều Phi 34: Cấu Tạo, Thông Số Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống cấp thoát nước công nghiệp và dân dụng, sự cố tụt áp hoặc dòng chảy dội ngược khi dừng máy bơm là nguyên nhân hàng đầu gây ra hiện tượng búa nước, vỡ ống và hư hỏng thiết bị. Để ngăn chặn hoàn toàn rủi ro này và bảo vệ hệ thống vận hành an toàn, việc trang bị 34mm one-way valve là giải pháp kỹ thuật vô cùng thiết yếu.

Tuy nhiên, việc chọn lựa một sản phẩm phù hợp đòi hỏi người quản lý hệ thống phải hiểu rõ bản chất kỹ thuật, tiêu chuẩn ren và môi chất sử dụng. Việc chọn sai chủng loại 34mm one-way valve không những không chặn được dòng chảy ngược mà còn tiềm ẩn nguy cơ rò rỉ, kẹt đĩa van hoặc làm giảm lưu lượng đường ống. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng đến quy trình lựa chọn chuẩn xác nhất cho bạn.

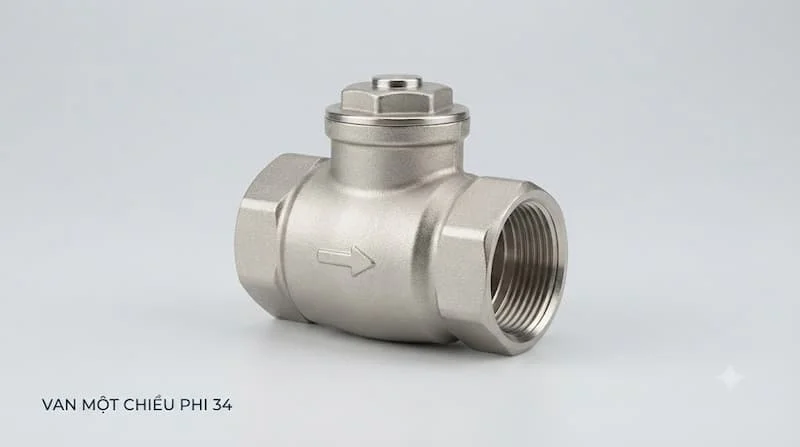

Van một chiều phi 34 là gì?

34mm one-way valve là loại van một chiều được lựa chọn cho hệ thống đường ống có kích thước kết nối phù hợp với cách gọi phi 34, có chức năng cho dòng chảy đi theo một chiều và hạn chế dòng chảy ngược.

Trong đời sống và ngành cơ điện (M&E) tại Việt Nam, cách gọi "phi 34" (Ø34 hay 34mm) đại diện cho đường kính ngoài tương đối của đường ống. Trong quy chuẩn hệ inch thương mại, kích thước này tương đương với 1 inch (1") hoặc kích thước danh nghĩa DN25.

Lưu ý kỹ thuật: Chỉ số phi 34 là cách gọi theo thói quen dân dã, hoàn toàn không có chuẩn quy đổi "DN34" trong ngành van. Tùy thuộc vào tiêu chuẩn sản xuất và chất liệu (nhựa, đồng, inox), van phi 34 sẽ có chuẩn kết nối ren 1" (BSP/NPT) hoặc nối dán ống nhựa D34. Tuyệt đối không mặc định mọi sản phẩm gọi "phi 34" đều có cùng kích thước ren hay cùng cách lắp đặt [chèn link: quy-doi-kich-thuoc-duong-ong].

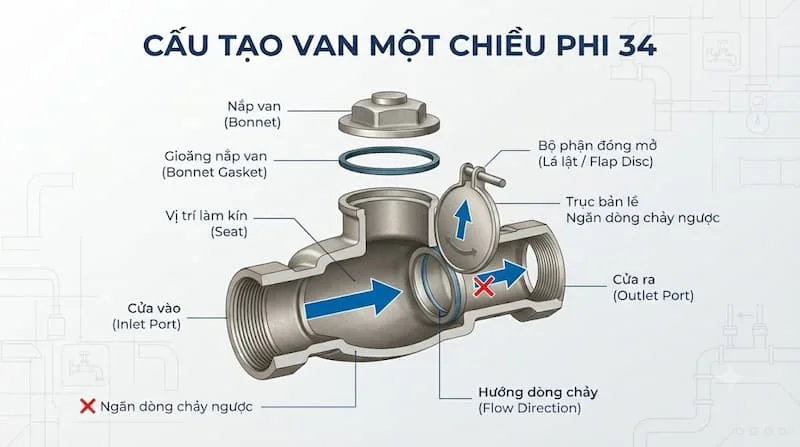

Cấu tạo và nguyên lý hoạt động của 34mm one-way valve

Một sản phẩm 34mm one-way valve tiêu chuẩn đạt chất lượng vận hành cao thường được cấu thành từ các bộ phận chính: thân van (đồng, inox, nhựa), bộ phận đóng mở (đĩa van, lá lật hoặc viên bi), gioăng làm kín và lò xo hỗ trợ (tùy dòng van).

Nguyên lý vận hành của van dựa trên sự chênh lệch áp suất giữa cửa vào (IN) và cửa ra (OUT), vận hành hoàn toàn tự động theo chu trình đóng mở:

• Trạng thái mở (Dòng chảy thuận): Khi máy bơm hoạt động, áp lực chất lỏng đi từ cửa IN tác động trực tiếp lên bộ phận đóng van. Khi áp lực dòng vượt qua trọng lực đĩa van hoặc lực nén lò xo, van mở cho môi chất đi qua.

• Các loại 34mm one-way valve phổ biến

  • Van một chiều lá lật phi 34:

    • Cửa van dạng đĩa/lá gắn vào trục bản lề.

    • Thường dùng cho hệ thống nước sạch nhờ cấu tạo đơn giản, trở lực dòng chảy rất nhỏ [chèn link: van-1-chieu-la-lat].

  • Van một chiều lò xo phi 34:

    • Sử dụng lò xo inox hỗ trợ đóng van cực nhanh.

    • Hạn chế tối đa hiện tượng búa nước, cho khả năng lắp đặt linh hoạt theo cả chiều ngang lẫn chiều đứng.

  • Van một chiều bi phi 34:

    • Sử dụng viên bi bọc cao su di chuyển trong khoang van làm bộ phận đóng mở.

    • Rất ít khi bị kẹt do cặn bẩn, thường gặp trong các hệ thống nước thải hoặc chất lỏng có cặn nhẹ.

  • Van một chiều dạng đĩa (Wafer) phi 34:

    • Thiết kế mỏng, nhỏ gọn.

    • Thích hợp sử dụng ở các vị trí cần tiết kiệm tối đa không gian lắp đặt.

  Thông số kỹ thuật 34mm one-way valve cần biết

  Để lựa chọn đúng sản phẩm cho công trình, việc tra cứu bảng thông số kỹ thuật là yêu cầu bắt buộc đối với kỹ sư và cán bộ thu mua.

  Thông số kỹ thuật	Nội dung & Giá trị kiểm tra kỹ thuật
  Kích thước danh nghĩa	Phi 34 (Tương đương 1 inch / DN25 / Tube OD 34mm)
  Kiểu kết nối	Nối ren (BSPT, NPT) hoặc Dán keo (Ống nhựa uPVC/PPR)
  Vật liệu thân van	Đồng (Brass), Inox 304/316, Nhựa (uPVC/PPR), Gang
  Bộ phận làm kín	Gioăng cao su EPDM, NBR hoặc PTFE (Teflon)
  Áp suất làm việc (PN)	PN10 (10 bar), PN16 (16 bar) hoặc PN25 (25 bar)
  Nhiệt độ làm việc	Nhựa (<60°C), Đồng (<120°C), Inox (lên tới 180°C)
  Môi chất sử dụng	Nước sạch, nước thải, nước nóng, khí nén, hóa chất
  Kiểu van	Lá lật, Lò xo, Viên bi, Dạng đĩa

  Lưu ý kỹ thuật: Tuyệt đối không tự ý suy đoán các thông số như bước ren, độ chịu áp hay hạn mức nhiệt độ nếu chưa đối chiếu trực tiếp Catalogue của model sản phẩm cụ thể.

  Tại sao nên dùng 34mm one-way valve thay vì van đóng mở?

  Sự khác biệt giữa việc sử dụng 34mm one-way valve và các loại van đóng mở thông thường (van bi, van cổng) được thể hiện rõ qua bảng so sánh kỹ thuật dưới đây:

  Tiêu chí so sánh	Sử dụng Van Bi / Van Cổng phi 34	Sử dụng 34mm one-way valve
  Chức năng chính	Đóng/Mở lưu thông dòng chảy hoàn toàn.	Ngăn ngừa dòng chảy dội ngược tự động.
  Cơ chế vận hành	Bằng tay gạt/tay quay hoặc đầu điều khiển (Actuator).	Tự động 100% nhờ áp lực dòng chảy cơ học.
  Khả năng chống ngược	Không có khả năng chặn dòng ngược tự động.	Chặn đứng dòng chảy ngược ngay khi dừng bơm.
  Bảo vệ thiết bị bơm	Cần người vận hành khóa van thủ công khi tắt máy.	Bảo vệ cánh bơm khỏi va đập thủy lực ngay lập tức.
  Khả năng tiết lưu	Van bi hạn chế dùng, van cổng không được dùng.	Hoàn toàn không phù hợp để tiết lưu dòng chảy.

  Khẳng định kỹ thuật: Van một chiều không phải van đóng/mở thông thường. Chức năng cốt lõi của nó là kiểm soát chiều dòng chảy hoàn toàn tự động để bảo vệ đường ống.

  34mm one-way valve được dùng ở đâu?

  Sản phẩm được ứng dụng đa dạng trong nhiều lĩnh vực hạ tầng và công nghiệp hiện đại:



  • Đường ống cấp nước gia đình: Lắp tại các tuyến ống chính để ngăn nước chảy ngược ra mạng lưới công cộng khi mất áp.

  • Hệ thống bơm nước: Lắp tại đường xả của máy bơm đẩy cao hoặc bơm tăng áp để tránh lực nước dội ngược làm vỡ cánh bơm [chèn link: van-1-chieu-may-bom].

  • Đường ống dân dụng & Bình nóng lạnh: Bảo vệ đường ống nước lạnh không bị nước nóng dội ngược gây biến dạng.

  • Hệ thống HVAC & Xử lý nước: Dùng trong các cụm đường ống lọc, hệ thống Chiller tòa nhà để duy trì hướng chảy cố định.

  • Đường hút máy bơm (Luppe/Chõ bơm): Giữ lại cột nước mồi trong ống hút, giúp máy bơm không bị chạy khô gây cháy động cơ.

  Những sai lầm thường gặp khi chọn 34mm one-way valve

  Dưới đây là các sai sót phổ biến khiến 34mm one-way valve nhanh hỏng hoặc gây sự cố cho hệ thống mà bạn cần tránh:

  1. Nhầm lẫn "Phi 34" với "DN34": Đi tìm mua van DN34 khiến người bán cung cấp sai quy cách, gây lãng phí thời gian.

  2. Không kiểm tra kiểu bước ren: Mua van ren chuẩn NPT (hệ Mỹ) lắp vào đường ống ren BSP (hệ Âu/Á) gây kẹt ren và rò rỉ nước.

  3. Lắp ngược chiều mũi tên: Không kiểm tra mũi tên chỉ hướng đúc trên thân van, dẫn đến việc chặn đứng toàn bộ dòng chảy.

  4. Chọn sai vật liệu thân van: Dùng van nhựa cho đường ống nước nóng vượt quá 60°C làm van bị biến dạng và rò rỉ.

  5. Bỏ qua giới hạn áp suất: Chọn van giá rẻ chịu áp PN10 lắp sau trạm bơm cao áp PN16 dễ gây nứt vỡ thân van.

  6. Lắp sai tư thế van lá lật: Lắp van lá lật trên đường ống đứng có dòng chảy đi xuống, khiến đĩa van luôn hở do trọng lực.

  Checklist chọn 34mm one-way valve

  Hãy sử dụng checklist 8 bước dưới đây để đảm bảo bạn lựa chọn đúng sản phẩm 100% trước khi xuống đơn đặt hàng:

  • 1. Xác định kích thước: Đường ống kết nối chuẩn xác là Phi 34 (1 Inch / DN25).

  • 2. Xác định kiểu kết nối: Lựa chọn Ren trong, Ren ngoài hay Đầu dán keo ống nhựa.

  • 3. Xác định môi chất: Nước sạch, nước thải, nước nóng hay hóa chất.

  • 4. Lựa chọn vật liệu thân: Đồng (Nước sạch), Inox (Hóa chất/Chịu nhiệt), Nhựa (Giá rẻ/Chống ăn mòn).

  • 5. Kiểm tra áp suất vận hành: Áp suất hệ thống yêu cầu PN10, PN16 hay PN25.

  • 6. Kiểm tra nhiệt độ tối đa: Môi chất vận hành ở mức nhiệt độ bao nhiêu °C.

  • 7. Chọn kiểu kết cấu van: Lá lật (Lưu lượng lớn), Lò xo (Đóng nhanh/Lắp linh hoạt), Bi (Chịu cặn).

  • 8. Kiểm tra hướng & tư thế lắp: Xác định tuyến ống đi ngang hay đi đứng và tuân thủ chiều mũi tên chỉ hướng.

  Hướng dẫn lắp đặt 34mm one-way valve

  Quy trình thi công lắp đặt 34mm one-way valve chuẩn kỹ thuật gồm các bước sau:



  1. Thao tác chuẩn bị: Rửa sạch cặn bẩn, mạt sắt, keo dán thừa bên trong đường ống và kiểm tra đĩa van không bị kẹt.

  2. Kiểm tra chiều lắp: Quan sát kỹ mũi tên đúc nổi trên thân van. Hướng mũi tên phải trùng với hướng đi mong muốn của dòng chảy.

  3. Quấn băng tan (Cao su non): Với van ren, quấn băng tan vừa đủ theo chiều kim đồng hồ quanh ren ngoài để đảm bảo độ kín khít.

  4. Thao tác vặn ren / Dán keo: Vặn van vào đường ống bằng tay, sau đó dùng mỏ lết siết nhẹ nhàng. Không dùng lực quá mức gây nứt ren.

  5. Đảm bảo mặt phẳng & Đúng tư thế: Với van lá lật, đảm bảo trục bản lề nằm ngang song song với mặt đất.

  6. Kiểm tra và chạy thử: Mở nước từ từ, kiểm tra rò rỉ tại các mối ren và quan sát khả năng đóng kín khi tắt máy bơm.

  Câu hỏi thường gặp về 34mm one-way valve

  1. 34mm one-way valve là gì?

  Là loại van một chiều được lựa chọn cho đường ống có kích thước kết nối phù hợp với cách gọi phi 34 (1 inch / DN25), có nhiệm vụ cho dòng chảy đi theo một hướng và hạn chế dòng chảy ngược.

  2. 34mm one-way valve có phải DN34 không?

  Không. Không có tiêu chuẩn "DN34" trong kỹ thuật van. Van phi 34 tương đương với kích thước danh nghĩa DN25 (1 Inch).

  3. Van một chiều phi 34 có những loại nào?

  Phổ biến nhất gồm van lá lật, van lò xo, van bi và van dạng đĩa; làm từ các vật liệu như đồng, inox, nhựa hoặc gang.

  4. Van một chiều phi 34 có lắp cho máy bơm được không?

  Có. Đây là ứng dụng cực kỳ phổ biến. Van thường được lắp ở đầu ra máy bơm nước để ngăn áp lực dội ngược làm hỏng cánh bơm.

  5. Lắp van một chiều phi 34 theo chiều nào?

  Bắt buộc lắp theo mũi tên chỉ hướng dòng chảy đúc trên thân van và tuân thủ hướng dẫn tư thế (ngang/đứng) của nhà sản xuất.

  Chọn đúng van một chiều phi 34 để bảo vệ hệ thống đường ống

  Tóm lại, việc lựa chọn và lắp đặt đúng van một chiều phi 34 đóng vai trò cực kỳ quan trọng trong việc duy trì sự vận hành ổn định, an toàn và chống búa nước cho toàn bộ hạ tầng đường ống. Khi tìm mua sản phẩm, bạn cần ghi nhớ 3 nguyên tắc cốt lõi:

  1. Phi 34 tương đương 1 Inch (DN25), cần xác định chính xác chuẩn ren (BSP/NPT) hoặc dán ống.

  2. Không chọn sản phẩm cảm tính: Bắt buộc đối chiếu 4 thông số: Môi chất – Áp suất – Nhiệt độ – Vật liệu van (Đồng/Inox/Nhựa).

  3. Lắp đặt đúng kỹ thuật: Tuân thủ chiều mũi tên đúc trên thân van, không dùng lực siết ren quá đà và vệ sinh ống sạch sẽ trước khi lắp.

  Bạn đang tìm kiếm giải pháp và cần báo giá van một chiều phi 34 chính xác cho dự án? Hãy chuẩn bị sẵn thông tin về kiểu kết nối, môi chất sử dụng, áp suất vận hành và vật liệu yêu cầu, sau đó liên hệ ngay với đơn vị tư vấn kỹ thuật uy tín để nhận sự hỗ trợ chuyên sâu và lựa chọn model tối ưu nhất đối với van một chiều phi 34.
