DN25 Là Phi Bao Nhiêu? Bảng Quy Đổi Kích Thước Chuẩn Nhất

Việc xác định DN25 là phi bao nhiêu là một trong những câu hỏi phổ biến nhất của các kỹ sư, thợ lắp đặt cũng như người quản lý hệ thống đường ống. Khi đối mặt với hàng loạt ký hiệu như DN25, Ø27, 1", G1" hay NPS 1", không ít người cảm thấy bối rối dẫn đến việc chọn nhầm vật tư.

Việc nhầm lẫn kích thước ống và phụ kiện không chỉ làm gián đoạn tiến độ thi công mà còn gây rò rỉ, thất thoát áp suất và tốn kém chi phí thay thế. Bài viết này sẽ phân tích chi tiết bản chất kỹ thuật của DN25, giúp bạn quy đổi chính xác và lựa chọn thiết bị đường ống an toàn, hiệu quả.

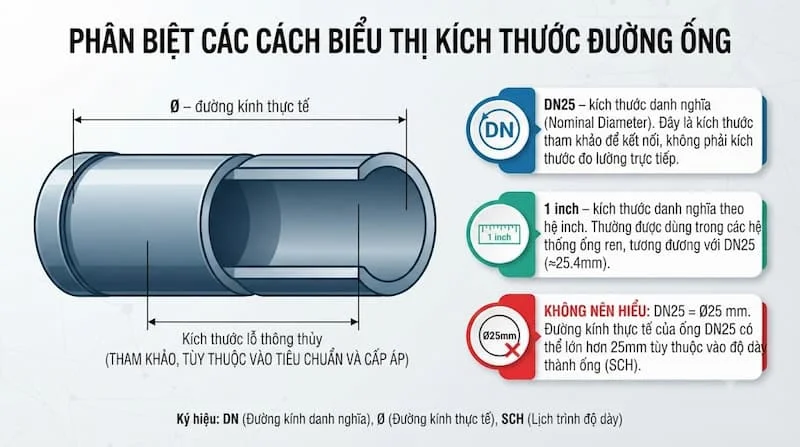

DN25 là gì?

DN là viết tắt của Diameter Nominal (Đường kính danh nghĩa). Đây là chỉ số tiêu chuẩn hóa quốc tế được sử dụng nhằm thống nhất cách gọi kích thước cho đường ống, các loại van công nghiệp và phụ kiện đấu nối.

Tuy nhiên, rất nhiều người dùng mắc sai lầm khi cho rằng DN là đường kính thực tế. Trên thực tế:

• DN là kích thước danh nghĩa, dùng để phân loại và định danh hệ thống.

• DN không nhất thiết bằng đường kính ngoài (OD) hay đường kính trong (ID) của ống.

Ví dụ: Khi nói đến DN25, hệ thống đang đề cập đến kích thước danh nghĩa 25 mm, thông thường tương đương với 1 inch trong hệ NPS (Nominal Pipe Size).

Trong thực tế thi công, người dùng thường thấy các ký hiệu DN25, Ø27, 1", G1", NPS 1" xuất hiện song song. Dù cùng chỉ một cấp kích thước thiết bị, nhưng chúng thuộc các hệ thống đo lường và tiêu chuẩn kỹ thuật khác nhau (DN theo hệ mm, NPS/Inch theo tiêu chuẩn Bắc Mỹ, G1" theo tiêu chuẩn ren ống, Ø đại diện cho đường kính thực tế).

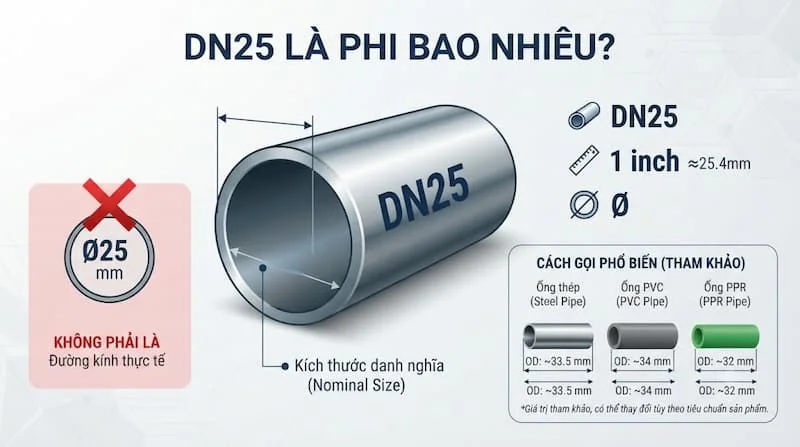

DN25 là phi bao nhiêu?

Để trả lời ngắn gọn: DN25 thông thường tương ứng với Phi 27 (Ø27 mm) hoặc Phi 34 (Ø34 mm) tùy thuộc vào tiêu chuẩn và loại vật liệu ống.

Đối với các dòng ống thép thông dụng (tiêu chuẩn ASTM, BS, DIN), DN25 thường có đường kính ngoài khoảng Ø27 mm (chính xác là 26.7 mm hoặc 27.2 mm). Do đó, trong giới thợ công trình tại Việt Nam, kích thước này thường được gọi dân dã là "Phi 27".

Dưới đây là bảng tổng hợp thông số tham chiếu cho kích thước DN25:

Lưu ý kỹ thuật: Cách gọi “Phi 27” chỉ đại diện cho đường kính ngoài thực tế quy tròn của một số dòng ống thép nhất định. Đây không phải là phép quy đổi tuyệt đối DN25 = Ø27 áp dụng cho mọi loại ống trên thị trường (ví dụ: ống nhựa PVC hay PPR DN25 hệ Metric lại có đường kính ngoài là Ø32 mm hoặc Ø25 mm tùy chuẩn). Việc hiểu rõ bản chất này giúp bạn tránh mua nhầm phụ kiện khi kết nối đa vật liệu.

DN25 tương đương bao nhiêu inch?

Về mặt quy chuẩn danh nghĩa, DN25 tương đương với 1 inch (1").

Tuy nhiên, cần phân biệt rõ ràng các khái niệm sau để không gặp sự cố khi tính toán lưu lượng và lắp đặt:

• DN25: Kích thước danh nghĩa hệ milimét.

• 1 inch danh nghĩa: Kích thước danh nghĩa hệ inch.

• Đường kính ngoài (OD): Cố định theo tiêu chuẩn sản xuất của từng loại ống (ví dụ: ống thép 1" có OD ~ 33.4 mm theo Sch5/10/40 hoặc ~26.7 mm theo một số hệ ống tiêu chuẩn Châu Á/Châu Âu cũ).

• Đường kính trong (ID): Thay đổi trực tiếp theo độ dày thành ống (Schedule/Thickness).

Vì đường kính trong (ID) biến đổi phụ thuộc vào chiều dày thành ống (ví dụ ống SCH40 sẽ dày hơn SCH20), bạn không thể dùng thông số DN25 để kết luận chính xác đường kính lòng trong của ống nếu không biết cấp độ dày.

Bảng quy đổi DN sang phi phổ biến

Dưới đây là bảng tra cứu quy đổi từ DN sang Inch và Phi (Ø) đại diện cho các kích thước đường ống thép thông dụng trên thị trường:

Lưu ý kỹ thuật: Bảng trên mang tính chất tham khảo kỹ thuật cho dòng ống thép thương mại. Đường kính thực tế (Phi) phụ thuộc hoàn toàn vào vật liệu (Thép, Inox, PVC, HDPE) và tiêu chuẩn chế tạo (ASTM, JIS, DIN, BS). Khách hàng không nên xem bảng này là công thức quy đổi tuyệt đối cho mọi hệ thống.

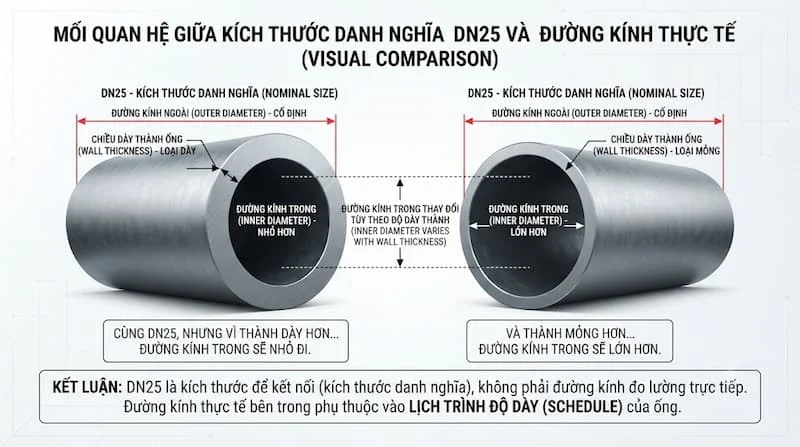

Vì sao DN25 không phải lúc nào cũng bằng Ø25?

Rất nhiều người thắc mắc: "Tại sao DN25 không làm đúng đường kính 25 mm mà lại là Phi 27 hay Phi 34?". Để hiểu được điều này, chúng ta cần phân tích bản chất kỹ thuật:

1. DN là chỉ số định danh (Nominal Size): DN ra đời nhằm giúp các nhà sản xuất chuẩn hóa quy cách van, mặt bích và phụ kiện. Nó là một con số đại diện tròn trịa chứ không phải kích thước đo bằng thước kẹp.

2. Ø (Phi) biểu thị đường kính thực tế: Ký hiệu Ø đại diện cho đường kính ngoài thực tế (OD). Để ống có đủ khả năng chịu áp lực, nhà sản xuất phải tăng hoặc giảm độ dày thành ống, kéo theo đường kính ngoài và đường kính trong biến đổi.

3. Sự phụ thuộc của đường kính trong: Đường kính trong bằng đường kính ngoài trừ đi hai lần độ dày thành ống.

Do đó, cùng là danh nghĩa DN25, nhưng hai ống thuộc hai tiêu chuẩn áp lực khác nhau sẽ có độ dày khác nhau, dẫn đến đường kính trong thực tế hoàn toàn khác nhau dù đường kính ngoài có thể giữ nguyên.

DN25 dùng cho những loại ống và thiết bị nào?

Kích thước DN25 là một trong những cấp kích thước phổ biến nhất trong cả dân dụng lẫn công nghiệp. Cụ thể:

• Các loại đường ống: Ống thép đúc, ống thép hàn, ống inox 304/316, ống nhựa UPVC, PPR, HDPE.

• Các loại van công nghiệp DN25:

  • Van bi DN25: Sử dụng phổ biến cho các tuyến ống phân nhánh, đóng mở nhanh.

  • Van một chiều DN25: Bảo vệ máy bơm và chống dòng chảy ngược.

  • Van cầu, van giảm áp DN25: Dùng điều tiết lưu lượng và áp suất cho hơi, nước, khí nén.

  • Van bướm DN25: Thường xuất hiện ở các dòng van bướm vi sinh hoặc model thiết kế nhỏ đặc thù.

• Phụ kiện & Thiết bị đo: Mặt bích DN25 (tiêu chuẩn JIS 10K, BS PN16, ANSI 150LB), co, lăm, tê, đồng hồ đo nước, đồng hồ đo áp suất kết nối ren G1" hoặc NPT 1".

Lưu ý kỹ thuật: Van DN25 không đồng nghĩa với việc sẽ lắp vừa mọi loại ống gọi là "Phi 27". Bạn cần kiểm tra đồng thời: Kiểu kết nối (Ren hay Mặt bích) + Tiêu chuẩn ren (NPT/BSPT) + Tiêu chuẩn mặt bích (JIS/DIN/ANSI) trước khi tiến hành đấu nối.

Khi nào cần biết DN25 là phi bao nhiêu?

Việc nắm rõ DN25 là phi bao nhiêu cực kỳ quan trọng trong các tình huống thực tế sau:

• Thay thế thiết bị cũ: Khi một chiếc van hoặc đoạn ống bị hỏng, bạn cần đo đường kính thực tế để chọn đúng mã vật tư thay thế mà không làm gián đoạn vận hành.

• Đọc bản vẽ kỹ thuật: Bản vẽ thiết kế thường ghi DN25 hoặc 1", nhưng bóc tách vật tư đi mua lại cần quy ra đường kính ngoài mm (Ø) để chọn đúng chủng loại ống.

• Lựa chọn van và phụ kiện đấu nối: Đảm bảo ren van khớp hoàn toàn với ren ống, hoặc bước lỗ mặt bích DN25 trùng khớp với mặt bích có sẵn trên hệ thống.

Hiểu đúng quy đổi giúp bạn định hình nhanh kích thước, nhưng khi tiến hành đặt hàng, hãy luôn cung cấp cho nhà cung cấp chuỗi thông tin: DN + Loại vật liệu + Tiêu chuẩn + Kiểu kết nối.

Những sai lầm thường gặp khi quy đổi DN25

Tránh ngay 5 sai lầm phổ biến dưới đây để không mất tiền vô ích:

1. Sai lầm 1: Mặc định DN25 = Ø25 mm. Đây là suy luận cảm tính khiến bạn mua nhầm ống hoặc van không vừa kích thước.

2. Sai lầm 2: Cho rằng mọi ống DN25 đều chung đường kính ngoài. Ống nhựa PVC DN25 sẽ có đường kính ngoài khác với ống thép DN25 SCH40.

3. Sai lầm 3: Chọn van chỉ dựa vào chỉ số DN25. Mua van DN25 nhưng không kiểm tra tiêu chuẩn ren (NPT hay BSPT) sẽ dẫn đến tình trạng vặn không vào hết ren hoặc gây cháy ren, rò rỉ.

4. Sai lầm 4: Nhầm 1 inch với kích thước 25.4 mm thực tế. 1 inch trong đường ống là kích thước danh nghĩa (NPS 1"), không phải lấy thước đo đúng 25.4 mm.

5. Sai lầm 5: Bỏ qua tiêu chuẩn sản xuất (JIS, ANSI, DIN, BS). Hai mặt bích cùng là DN25 nhưng một cái chuẩn JIS 10K và một cái chuẩn ANSI 150LB sẽ không thể bắt chung bù-lông do tâm lỗ lệch nhau.

Cách chọn ống, van và phụ kiện DN25 chính xác

Để đảm bảo mua đúng vật tư và lắp đặt chính xác 100%, hãy áp dụng checklist tiêu chuẩn kỹ thuật dưới đây:

• Xác định chính xác DN: Xác nhận hệ thống yêu cầu DN25.

• Xác định loại vật liệu: Thép, Inox 304/316, Nhựa PVC/PPR.

• Kiểm tra đường kính ngoài thực tế (OD): Dùng thước kẹp đo chính xác số mm của ống.

• Đo độ dày & tính đường kính trong (ID): Cần thiết khi tính toán lưu lượng dòng chảy.

• Xác định kiểu kết nối: Nối ren, hàn buốt, dán keo hay nối mặt bích.

• Xác định tiêu chuẩn kết nối:

  • Chuẩn ren: NPT, BSPT hay G.

  • Chuẩn mặt bích: JIS 10K, BS4504 PN16, ANSI B16.5 Class 150.

• Kiểm tra thông số vận hành: Áp suất làm việc (PN10, PN16, PN25...) và nhiệt độ môi chất.

• Đối chiếu Catalogue nhà sản xuất: Luôn kiểm tra bảng thông số kích thước (Dimensional Drawing) trước khi chốt đơn hàng.

Lưu ý kỹ thuật: Khi thay thế thiết bị cũ không rõ thông số, hãy dùng thước kẹp đo đường kính ngoài của ống và đếm số ren (hoặc đo đường kính tâm lỗ bù-lông mặt bích) rồi gửi cho đơn vị chuyên môn để tra cứu chuẩn xác nhất.

Câu hỏi thường gặp về DN25

1. DN25 là phi bao nhiêu?

DN25 thường tương ứng với kích thước 1 inch danh nghĩa. Với các dòng ống thép công nghiệp thông dụng, đường kính ngoài thực tế thường là Phi 27 (Ø27 mm) hoặc Phi 34 (Ø34 mm) tùy theo hệ tiêu chuẩn áp dụng.

2. DN25 có phải 1 inch không?

Đúng. Trong quy đổi kích thước danh nghĩa, DN25 chính là 1 inch (1") theo hệ đo lường Bắc Mỹ (NPS 1).

3. DN25 có phải phi 25 không?

Không. DN25 là ký hiệu đường kính danh nghĩa, không phải đường kính thực tế 25 mm. Bạn không nên dùng thước đo 25 mm để chọn mua ống DN25.

4. Van DN25 lắp cho ống phi bao nhiêu?

Tùy thuộc vào loại ống. Nếu là ống thép tiêu chuẩn thông dụng, van DN25 sẽ lắp vừa ống Phi 27 hoặc Phi 34. Tuy nhiên, bạn bắt buộc phải kiểm tra kiểu kết nối (ren NPT/BS, hàn, hay bích JIS/ANSI) của cả van và ống trước khi lắp đặt.

5. DN25 có đường kính trong bao nhiêu mm?

Không có một con số cố định. Đường kính trong của DN25 phụ thuộc vào đường kính ngoài và độ dày thành ống. Ví dụ, ống có độ dày lớn chịu áp cao sẽ có đường kính trong nhỏ hơn ống chịu áp thấp.

Lựa chọn van 1 chiều khí nén tối ưu cho hệ thống

Tóm lại, khi tìm hiểu DN25 là phi bao nhiêu, bạn cần ghi nhớ 3 điểm mấu chốt:

1. DN25 là kích thước danh nghĩa, tương đương với 1 inch (1"), hoàn toàn không phải là đường kính thực tế 25 mm.

2. Với các dòng ống thép thông thường, DN25 thường có đường kính ngoài tương ứng với Phi 27 (Ø27 mm) hoặc Phi 34 (Ø34 mm).

3. Đường kính trong và khả năng kết nối thực tế phụ thuộc hoàn toàn vào tiêu chuẩn chế tạo, độ dày thành ống và kiểu kết nối.

Nếu bạn đang gặp khó khăn trong việc lựa chọn ống, van công nghiệp, mặt bích hay phụ kiện DN25 cho dự án của mình, hãy xác định đầy đủ các thông số về DN, vật liệu, tiêu chuẩn và kiểu kết nối để trao đổi với đơn vị tư vấn kỹ thuật nhằm đảm bảo lựa chọn chính xác và tối ưu nhất cho hệ thống đối với dn25 là phi bao nhiêu.
