Các loại van 1 chiều khí nén phổ biến và hướng dẫn chọn mua chuẩn kỹ thuật

Trong các hệ thống tự động hóa và truyền động khí nén công nghiệp, sự biến động áp suất hoặc sự cố tụt áp nguồn cấp luôn là mối đe dọa trực tiếp đến tính ổn định của thiết bị. Sự xuất hiện của dòng khí hồi ngược có thể làm hỏng máy nén, sai lệch hành trình xi lanh hoặc gây ra các sự cố mất an toàn nghiêm trọng. Việc hiểu rõ một vài loại van 1 chiều khí nén không chỉ giúp các kỹ sư thiết kế mạch điều khiển tối ưu mà còn đảm bảo hệ thống vận hành liên tục, giảm thiểu tối đa chi phí bảo trì. Bài viết dưới đây sẽ phân tích chi tiết định nghĩa, nguyên lý, phân loại chuyên sâu và checklist lựa chọn một vài loại van 1 chiều khí nén chuẩn xác nhất cho công trình của bạn.

Van 1 chiều khí nén là gì?

Van 1 chiều khí nén là thiết bị cơ khí tự động cho phép dòng khí nén lưu thông theo một chiều cố định duy nhất và hạn chế hoặc ngăn chặn triệt để dòng khí chảy ngược lại.

Về mặt vận hành, dòng van này hoàn toàn không cần sự tác động của con người hay tín hiệu điều khiển điện từ mà hoạt động hoàn toàn dựa trên sự chênh lệch áp suất giữa cửa vào và cửa ra. Khi áp suất phía thượng lưu đạt đến một ngưỡng nhất định, cơ cấu làm kín bên trong van sẽ mở ra cho khí đi qua. Ngược lại, khi áp suất phía hạ lưu cao hơn hoặc nguồn cấp ngắt đột ngột, cơ cấu van sẽ lập tức đóng kín.

Để tránh nhầm lẫn trong quá trình thiết kế mạch, kỹ sư cần phân biệt rõ van 1 chiều với một số dòng van khí nén khác:

• Van 1 chiều khí nén: Chỉ cho khí đi một chiều tự động, ngăn dòng ngược hoàn toàn.

• Van điện từ khí nén: Sử dụng cuộn coil điện từ để đóng/mở hoặc chuyển hướng dòng khí theo tín hiệu điều khiển.

• Van tiết lưu khí nén: Tăng hoặc giảm lưu lượng dòng khí trên cả hai chiều để điều chỉnh tốc độ cơ cấu chấp hành.

• Van tiết lưu một chiều: Kết hợp hai chức năng, cho khí đi tự do theo một chiều nhưng tiết lưu (khống chế lưu lượng) theo chiều ngược lại.

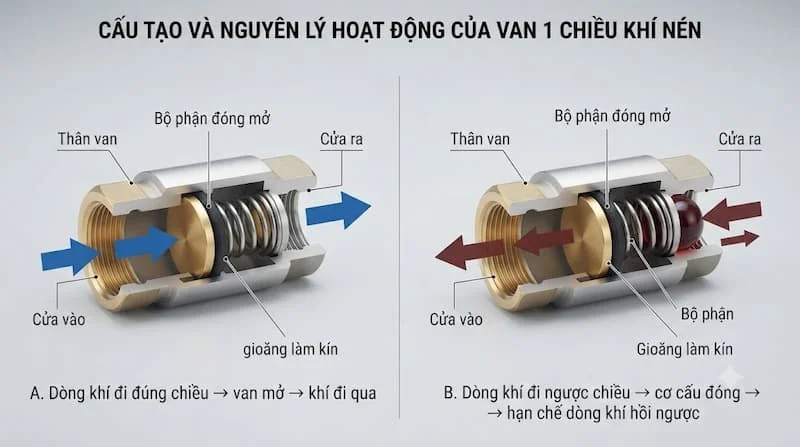

Nguyên lý hoạt động của van 1 chiều khí nén

Nguyên lý hoạt động của van 1 chiều khí nén diễn ra theo trình tự tự động hóa cơ học rất chặt chẽ:

1. Khi khí đi đúng chiều (Dòng thuận): Khí nén đi từ cửa vào tác động lực trực tiếp lên cơ cấu đóng mở (bi, piston, lò xo). Khi lực áp suất này thắng được lực thắng của lò xo hoặc trọng lực cơ cấu, van mở ra cho khí lưu thông sang cửa ra.

2. Khi khí đi ngược chiều (Dòng nghịch): Khí nén có xu hướng dồn ngược từ cửa ra về cửa vào. Áp suất ngược này cộng hưởng với lực nén của lò xo đẩy cơ cấu đóng về vị trí ban đầu, ép chặt vào đệm làm kín để ngăn chặn dòng khí hồi ngược.

Sơ đồ vận hành cơ bản: Nguồn khí nén chảy qua Van 1 chiều rồi đi đến Thiết bị sử dụng.

Trong quá trình vận hành, hiệu suất của van chịu ảnh hưởng bởi các yếu tố kỹ thuật sau:

• Áp suất mở van: Mức áp suất tối thiểu ở đầu vào để thắng lực lò xo và mở cơ cấu làm kín.

• Chênh lệch áp suất: Độ chênh lệch giữa hai đầu van quyết định tốc độ đóng mở.

• Lưu lượng khí và kích thước đường ống: Quyết định mức độ tổn thất áp suất qua van.

• Độ kín của cơ cấu: Vật liệu gioăng và bề mặt tiếp xúc quyết định khả năng chống rò rỉ khí.

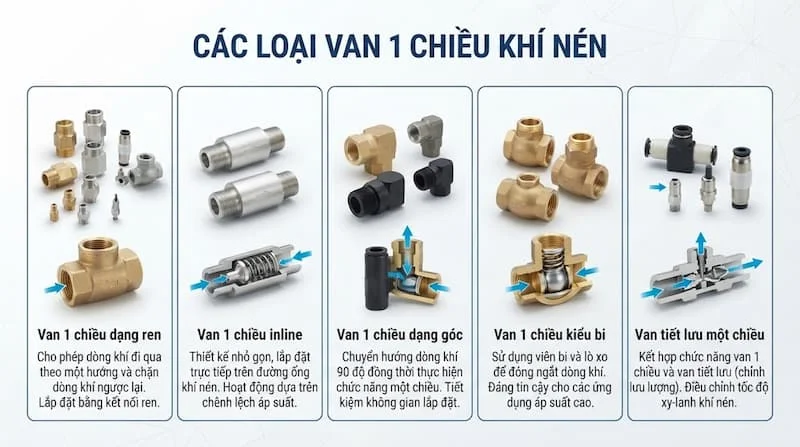

Các loại van 1 chiều khí nén phổ biến

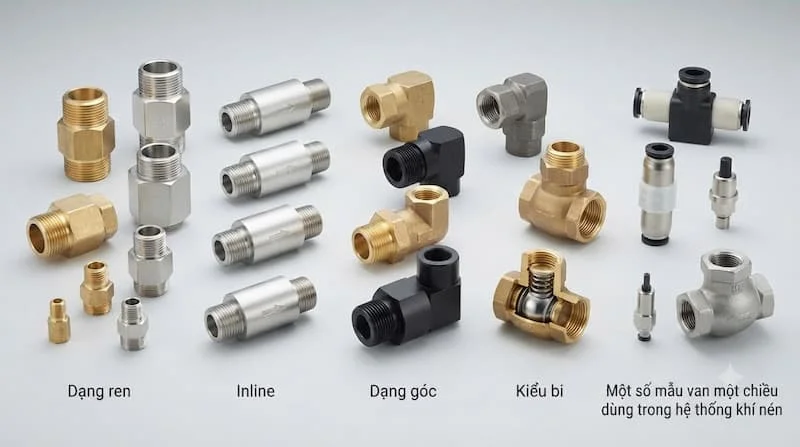

Sự đa dạng về không gian lắp đặt và yêu cầu mạch khí nén đã tạo ra nhiều thiết kế van khác nhau. Việc nắm rõ một vài loại van 1 chiều khí nén sẽ giúp bạn đưa ra quyết định kỹ thuật chính xác:

1. Van 1 chiều khí nén dạng ren

Đây là dòng van có hai đầu kết nối bằng ren tiêu chuẩn (NPT, PT, G). Sản phẩm có thiết kế nhỏ gọn, dễ dàng vặn trực tiếp vào đường ống hoặc các cổng của thiết bị. Loại này rất phổ biến trong các đường khí nhánh nhỏ, dễ thi công và bảo trì.

2. Van 1 chiều khí nén dạng inline

Dòng van này có cửa vào và cửa ra nằm thẳng hàng trên cùng một trục kiến trúc. Nhờ kiểu dáng thuôn dài, van inline cực kỳ tối ưu cho các hệ thống đường ống khí nén dài hoặc không gian lắp đặt hạn chế, cần kẹp nối trực tiếp giữa hai đoạn ống.

3. Van 1 chiều dạng góc

Cửa vào và cửa ra của van được bố trí vuông góc (90 độ) hoặc theo góc nghiêng đặc thù. Van dạng góc giúp giảm bớt các mối nối cùi chỏ, tiết kiệm không gian và tối ưu hóa đường đi của ống khí tại các vị trí gấp khúc.

4. Van một chiều kiểu poppet

Cơ cấu đóng mở sử dụng một đĩa van dạng nút, piston hoặc phích nêm kết hợp với lò xo phản hồi. Khi có dòng thuận, poppet nâng lên song song với dòng chảy. Loại van này có ưu điểm là độ kín cực cao và phản ứng đóng mở rất nhanh.

5. Van một chiều kiểu bi

Phần tử đóng mở chính là một viên bi (kim loại, gốm hoặc nhựa) được giữ bởi lò xo. Khi khí đi đúng chiều, áp suất đẩy bi lùi lại mở đường thoát; khi dòng khí đảo chiều, lò xo ép bi chặt vào đế van hình nón để đóng kín dòng chảy.

6. Van tiết lưu một chiều

Là dòng van tích hợp nút chỉnh tiết lưu. Dòng khí đi từ A sang B sẽ đi qua cơ cấu tiết lưu để chỉnh tốc độ; ngược lại, dòng khí đi từ B sang A sẽ nâng lá van 1 chiều lên để đi qua tự do hoàn toàn.

Lưu ý kỹ thuật: Không nên khẳng định mọi sản phẩm trên thị trường đều được phân loại hay gọi tên hoàn toàn giống nhau. Kỹ sư cần đối chiếu trực tiếp với catalogue và model thực tế của nhà sản xuất.

Bảng so sánh một vài loại van 1 chiều khí nén

Dưới đây là bảng tổng hợp đặc tính kỹ thuật của các loại van 1 chiều khí nén giúp bạn dễ dàng đưa ra so sánh đối chiếu:

Giải thích bản chất kỹ thuật: Không có loại van nào "tốt nhất cho mọi hệ thống". Lựa chọn tối ưu nhất phụ thuộc vào lưu lượng, áp suất danh định, loại ren, vật liệu thân van, nhiệt độ môi trường và mục đích kiểm soát dòng chảy thực tế.

Thông số kỹ thuật cần quan tâm khi chọn van

Để van vận hành ổn định và không gây nghẽn mạch, bạn cần kiểm tra chính xác các thông số sau:

• Kích thước kết nối: Cần xác định đúng chuẩn ren như G1/8, G1/4, G3/8, G1/2 hoặc các kích thước ống cắm nhanh (4mm, 6mm, 8mm, 10mm, 12mm).

• Áp suất làm việc: Phải kiểm tra áp suất tối thiểu để mở van và áp suất chịu tải tối đa của thân van nhằm tránh hiện tượng nứt vỡ.

• Lưu lượng danh định: Chọn van có lưu lượng phù hợp. Nếu chọn van quá nhỏ so với lưu lượng máy nén, van sẽ tạo ra điểm thắt gây sụt áp toàn hệ thống.

• Hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên được đúc nổi trên thân van trước khi lắp ráp.

• Vật liệu chế tạo: Thân van có thể làm từ đồng, nhôm, inox hoặc nhựa kỹ thuật. Gioăng làm kín thường sử dụng cao su NBR, Viton hoặc EPDM tùy thuộc vào yêu cầu chống dầu hay chống hóa chất.

• Nhiệt độ làm việc: Cần đối chiếu catalogue kỹ thuật nếu van lắp gần đầu ra của máy nén khí (nơi có nhiệt độ cao) hoặc môi trường đông lạnh.

Van 1 chiều khí nén khác gì van tiết lưu một chiều?

Rất nhiều người dùng thường nhầm lẫn giữa hai dòng sản phẩm này do tên gọi có điểm chung. Bảng phân tích dưới đây sẽ làm rõ sự khác biệt:

Ví dụ thực tế: Trong mạch điều khiển xi lanh đẩy hàng, người ta lắp van 1 chiều ở đầu nguồn để giữ áp suất không bị sụt khi ngắt điện. Trong khi đó, van tiết lưu một chiều được bắt trực tiếp vào cổng xi lanh để chỉnh cho xilanh đi ra nhanh hay chậm theo yêu cầu sản xuất.

Các loại van 1 chiều khí nén được sử dụng ở đâu?

Nhờ khả năng vận hành tự động và tin cậy, các loại van 1 chiều khí nén có mặt trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống máy nén khí: Lắp ở đầu ra của đầu nén trước khi khí đi vào bình tích áp, giúp giữ khí trong bình không dồn ngược lại làm hỏng đầu nén khi máy dừng.

• Đường ống phân phối khí nén: Lắp tại các nhánh rẽ để tránh hiện tượng khí từ nhánh áp suất cao chảy tràn sang nhánh áp suất thấp.

• Mạch giữ áp và bảo vệ xi lanh: Giúp xi lanh duy trì lực kẹp ngay cả khi nguồn cấp khí chính gặp sự cố tụt áp đột ngột.

• Dây chuyền tự động hóa: Bảo vệ các thiết bị nhạy cảm như bộ lọc đôi, máy sấy khí, van điều áp khỏi cú sốc áp suất ngược.

Những sai lầm thường gặp khi chọn van 1 chiều khí nén

1. Chọn sai kích thước ren: Không nắm rõ chuẩn ren (NPT, PT, G) dẫn đến việc không thể vặn khớp hoặc làm cháy ren kết nối.

2. Lắp ngược chiều dòng khí: Không chú ý ký hiệu mũi tên trên thân van khiến khí nén bị chặn hoàn toàn, hệ thống không thể hoạt động.

3. Chọn van có lưu lượng quá nhỏ: Gây ra hiện tượng thắt dòng, làm giảm hiệu suất vận hành của các thiết bị chấp hành phía sau.

4. Bỏ qua điều kiện nhiệt độ và môi chất: Dùng gioăng cao su thông thường cho hệ thống khí nén có hơi dầu nhiệt độ cao làm gioăng nhanh bị lão hóa, biến dạng và rò rỉ.

5. Dùng van tiết lưu một chiều thay van 1 chiều: Khiến dòng ngược không được chặn hoàn toàn mà chỉ bị hãm tốc độ, gây nguy cơ sự cố.

6. Không kiểm tra catalogue kỹ thuật: Chọn van theo cảm quan kích thước bên ngoài mà bỏ qua dải áp suất vận hành thực tế do nhà sản xuất quy định.

Checklist chọn van 1 chiều khí nén phù hợp

Để đảm bảo chọn đúng thiết bị chuẩn kỹ thuật ngay từ đầu, bạn nên tuân thủ danh sách kiểm tra sau:

• Xác định loại môi chất khí nén có chứa dầu hay khí sạch khô.

• Đo đạc chính xác kích thước đường ống và chuẩn ren kết nối.

• Xác định áp suất làm việc thực tế và áp suất đỉnh của hệ thống.

• Tính toán lưu lượng khí cần lưu thông qua van.

• Kiểm tra hướng di chuyển của dòng khí tại vị trí lắp đặt.

• Xác định nhiệt độ môi trường và nhiệt độ khí nén.

• Lựa chọn vật liệu thân van (Đồng, Nhôm, Inox) và vật liệu làm kín phù hợp.

• Kiểm tra không gian thi công để chọn dáng van (Ren, Inline hay Dạng góc).

• Đối chiếu chính xác mã sản phẩm trên catalogue của nhà sản xuất.

Các nguyên tắc kỹ thuật quan trọng khi thi công bao gồm: Lắp đúng chiều mũi tên đúc nổi trên thân, vệ sinh sạch phôi kim loại và bụi bẩn trong đường ống trước khi vặn van, sử dụng băng tan hoặc keo khóa ren vừa đủ, không siết lực quá mạnh gây nứt thân van.

Câu hỏi thường gặp về các loại van 1 chiều khí nén

1. Van 1 chiều khí nén có tác dụng gì?

Van có tác dụng cho khí nén đi qua theo một hướng duy nhất và ngăn chặn dòng khí chảy ngược trở lại, giúp bảo vệ thiết bị và duy trì áp suất mạch.

2. Có các loại van 1 chiều khí nén nào phổ biến?

Các dòng phổ biến bao gồm van dạng ren, van inline, van dạng góc, van kiểu bi, van kiểu poppet và van tiết lưu một chiều.

3. Van 1 chiều và van tiết lưu một chiều có giống nhau không?

Không hoàn toàn. Van 1 chiều chặn đứng dòng ngược, còn van tiết lưu một chiều cho phép điều chỉnh lưu lượng (tốc độ) của dòng khí theo một chiều xác định.

4. Cần lưu ý gì về áp suất khi chọn van 1 chiều?

Bạn cần kiểm tra cả áp suất mở van (áp suất tối thiểu để van bắt đầu thông) và áp suất làm việc tối đa để đảm bảo an toàn cho thân van.

5. Van 1 chiều khí nén có cần cấp điện để hoạt động không?

Không. Van 1 chiều vận hành hoàn toàn tự động dựa trên lực cơ học của sự chênh lệch áp suất và lực nén lò xo bên trong.

Lựa chọn van 1 chiều khí nén tối ưu cho hệ thống

Có thể thấy, việc chọn lựa đúng sản phẩm trong số các loại van 1 chiều khí nén đóng vai trò then chốt trong việc bảo vệ toàn bộ hạ tầng khí nén của nhà máy. Một chiếc van phù hợp không chỉ đảm bảo an toàn vận hành mà còn giảm thiểu đáng kể chi phí tiêu tốn năng lượng do rò rỉ hoặc sụt áp. Bạn nên đánh giá toàn diện từ kích thước kết nối, áp suất, lưu lượng cho đến vật liệu chế tạo trước khi đưa ra quyết định mua hàng.

Nếu bạn đang gặp khó khăn trong việc xác định model van phù hợp cho sơ đồ khí nén của mình, hãy chuẩn bị các thông số gồm kích thước đường ống, áp suất làm việc, nhiệt độ vận hành và vị trí lắp đặt thực tế để trao đổi trực tiếp với đơn vị chuyên hoán đổi kỹ thuật nhằm nhận được sự tư vấn chính xác và giải pháp tối ưu nhất đối với các loại van 1 chiều khí nén.
