Khớp Nối Nhanh: Giải Pháp Đột Phá Để Tối Ưu Hóa Kết Nối Và Vận Hành Hệ Thống

Trong thực tế vận hành các hệ thống khí nén, thủy lực hay dẫn nước công nghiệp, một trong những trở ngại lớn nhất chính là việc tháo lắp các đường ống. Việc sử dụng các kiểu nối ren truyền thống hoặc hàn cố định không chỉ tiêu tốn nhiều thời gian mà còn tiềm ẩn nguy cơ rò rỉ tại điểm nối sau nhiều lần tháo dỡ để bảo trì. Khi áp lực sản xuất ngày càng cao, việc lãng phí dù chỉ vài phút cho mỗi lần thay đổi thiết bị cũng có thể dẫn đến sự sụt giảm hiệu suất đáng kể.

Chính vì thế, khớp nối đã trở thành "vật cứu cánh" không thể thiếu trong các nhà máy hiện đại và ngay cả trong các ứng dụng dân dụng. Đây là giải pháp tối ưu giúp kết nối và tháo rời đường ống chỉ trong vài giây mà không cần bất kỳ dụng cụ hỗ trợ nào, đảm bảo độ kín khít tuyệt đối và sự linh hoạt tối đa cho hệ thống.

Khớp nối nhanh là gì? Định nghĩa và cấu tạo chi tiết

Khớp nối (tên tiếng Anh là Quick Connect Coupling) là một loại phụ kiện cơ khí cho phép người dùng thực hiện thao tác kết nối hoặc ngắt kết nối các đường dẫn chất lỏng hoặc khí một cách tức thì. Khác với các đầu nối thông thường phải dùng lực siết ren hoặc kìm, khớp nối vận hành dựa trên cơ chế khóa cơ học thông minh.

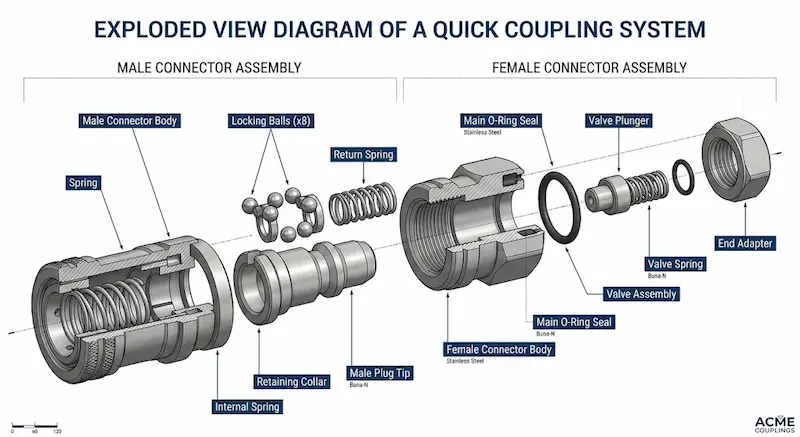

Về mặt cấu tạo, một bộ khớp nối tiêu chuẩn thường bao gồm hai bộ phận chính: Đầu đực (Plug) và Đầu cái (Socket). Bên trong đầu cái chứa hệ thống bi khóa (locking balls), lò xo tạo lực ép và gioăng làm kín. Khi đầu đực được đẩy vào đầu cái, các viên bi sẽ sụp vào rãnh khóa trên thân đầu đực dưới tác động của lò xo, tạo thành một liên kết vô cùng chặt chẽ. Đặc điểm nổi bật nhất của thiết bị này là khả năng tháo lắp nhanh, trọng lượng nhẹ và độ bền cao, giúp đơn giản hóa mọi quy trình kỹ thuật phức tạp.

Nguyên lý hoạt động của khớp nối nhanh: Tại sao lại không rò rỉ?

Nguyên lý hoạt động của khớp nối dựa trên sự phối hợp nhịp nhàng giữa lực đẩy lò xo và cơ chế chặn vật lý của bi thép. Khi bạn muốn kết nối, chỉ cần đẩy nhẹ đầu đực vào lỗ của đầu cái. Lúc này, vòng trượt trên đầu cái sẽ tự động khóa lại, ép các viên bi thép vào rãnh khía, giữ chặt hai đầu nối với nhau.

Quá trình tháo rời cũng đơn giản không kém: Bạn chỉ cần kéo vòng trượt trên đầu cái về phía sau, bi khóa sẽ bị đẩy ra ngoài rãnh, giải phóng đầu đực ngay lập tức. Câu hỏi đặt ra là tại sao cơ chế tháo lắp lỏng lẻo như vậy lại không gây rò rỉ dưới áp suất cao?

Bí mật nằm ở hệ thống gioăng cao su (O-ring) chịu áp và van tự đóng bên trong (ở một số dòng chuyên dụng). Khi kết nối, gioăng cao su bị ép chặt giữa hai bề mặt kim loại, tạo ra một lớp màng ngăn chặn hoàn toàn khí hoặc nước thoát ra. Thậm chí, áp lực của chất lưu bên trong ống còn góp phần đẩy gioăng ép sát hơn vào thành ống, giúp độ kín khít tỷ lệ thuận với áp suất làm việc.

Phân loại khớp nối nhanh phổ biến trên thị trường

Tùy vào môi trường sử dụng và yêu cầu kỹ thuật, khớp nối được chia thành nhiều dòng sản phẩm chuyên biệt:

Theo môi trường dẫn truyền

• Khớp nối khí nén: Thường làm bằng thép mạ hoặc nhôm, ưu tiên sự nhẹ nhàng và khả năng chống rò rỉ khí tuyệt đối.

• Khớp nối nước: Thường dùng trong hệ thống tưới tiêu hoặc rửa xe, có khả năng chống oxy hóa tốt.

• Khớp nối thủy lực: Thiết kế cực kỳ chắc chắn để chịu được áp suất cực cao (lên đến hàng trăm bar) mà không bị bung khóa.

Theo vật liệu cấu tạo

• Nhựa: Giá rẻ, dùng cho các ứng dụng dân dụng, áp suất thấp.

• Đồng: Chống ăn mòn tốt, thường dùng trong hệ thống khí đốt hoặc oxy.

• Inox (304, 316): Độ bền cao nhất, chịu được hóa chất và môi trường khắc nghiệt, phù hợp cho ngành thực phẩm và y tế.

Theo kiểu kết nối đuôi

• Ren ngoài / Ren trong: Để bắt cố định vào máy móc hoặc đầu ống cứng.

• Đuôi chuột: Để luồn trực tiếp vào ống mềm và siết cổ dê.

Các thông số kỹ thuật quan trọng không thể bỏ qua

Khi lựa chọn khớp nối, việc hiểu rõ các thông số kỹ thuật là điều bắt buộc để đảm bảo an toàn vận hành:

1. Đường kính (Phi, DN): Kích thước đầu nối phải tương thích với kích thước ống dẫn (ví dụ: phi 21, phi 27 hoặc DN15, DN20).

2. Áp lực làm việc (Working Pressure): Đơn vị tính là Bar hoặc PSI. Việc dùng khớp nối khí nén cho hệ thống thủy lực áp cao sẽ gây nổ khớp nối, cực kỳ nguy hiểm.

3. Nhiệt độ làm việc: Mỗi loại vật liệu và gioăng cao su có giới hạn chịu nhiệt khác nhau. Inox và gioăng Viton thường được chọn cho môi trường nhiệt độ cao.

4. Tiêu chuẩn kết nối: Có các tiêu chuẩn như kiểu Nhật (Nitto), kiểu Mỹ (Milton) hay kiểu Châu Âu. Các kiểu này không thể lắp lẫn với nhau dù có cùng kích thước.



So sánh khớp nối nhanh với phương pháp nối ren truyền thống

Tại sao khớp nối vượt trội? Thực tế, phương pháp nối ren dựa trên lực ma sát giữa các vòng ren để làm kín, điều này dễ dẫn đến hỏng hóc vật liệu theo thời gian. Trong khi đó, khớp nối sử dụng cơ chế khóa bi độc lập với hệ thống làm kín, giúp bảo vệ toàn vẹn cấu trúc vật liệu dù tháo lắp thường xuyên.

Ứng dụng thực tế của khớp nối nhanh trong đời sống và sản xuất

Sự phổ biến của khớp nối đến từ khả năng thích nghi tuyệt vời với nhiều ngành nghề:

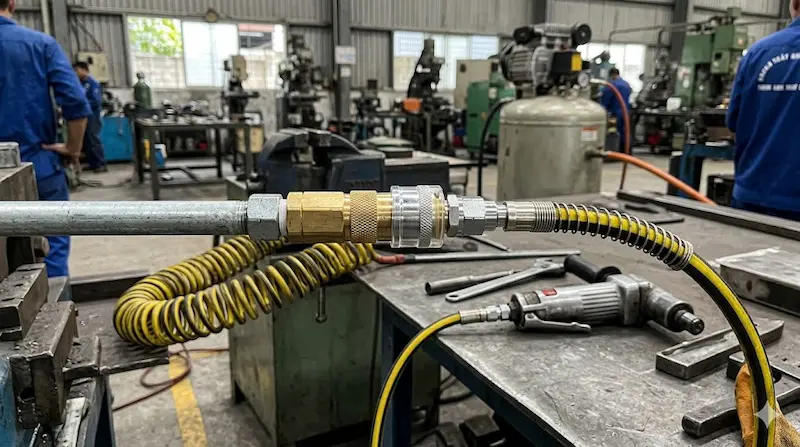

• Hệ thống khí nén: Sử dụng trong các dây chuyền lắp ráp, nhà máy may mặc để kết nối súng hơi, máy khoan cầm tay với nguồn khí trung tâm.

• Gara ô tô & Tiệm rửa xe: Kết nối súng phun bọt tuyết, máy nén hơi một cách nhanh chóng khi chuyển đổi công đoạn.

• Ngành thực phẩm và y tế: Sử dụng khớp nối inox để đảm bảo vệ sinh, dễ dàng tháo rời các bộ phận máy móc để tiệt trùng hàng ngày.

• Hệ thống tưới tiêu: Giúp nông dân nhanh chóng di chuyển vòi tưới giữa các khu vực mà không cần tắt nguồn nước chính.

• Máy móc công nghiệp nặng: Ứng dụng trong các cánh tay robot, máy ép nhựa nơi cần thay đổi khuôn mẫu hoặc đầu công tác liên tục.

Khi nào dự án của bạn thực sự cần dùng khớp nối nhanh?

Đừng coi đây là một phụ kiện tùy chọn, hãy sử dụng khớp nối khi:

1. Tần suất tháo lắp cao: Nếu bạn tháo ống ra vào hơn 1 lần/ngày, khớp nối sẽ giúp bạn tiết kiệm hàng giờ đồng hồ mỗi tháng.

2. Yêu cầu tính cơ động: Cần di chuyển thiết bị liên tục từ vị trí này sang vị trí khác.

3. Không gian chật hẹp: Nơi mà mỏ lết hay kìm không có góc để thao tác siết ren.

4. Yêu cầu độ kín tuyệt đối: Tránh lãng phí khí nén (vốn rất tốn điện năng để sản xuất) hoặc tránh rò rỉ hóa chất gây hại.

Những sai lầm thường gặp khi chọn mua và sử dụng

• Chọn sai kích thước: Chỉ cần lệch 1mm, đầu đực sẽ không thể vào được đầu cái hoặc gây rò rỉ nghiêm trọng.

• Sử dụng quá áp lực quy định: Gây biến dạng bi khóa, làm bung khớp nối khi đang vận hành, có thể gây chấn thương cho người lao động.

• Bỏ qua vật liệu gioăng: Dùng gioăng cao su thường cho môi trường dầu hoặc hóa chất sẽ khiến gioăng bị trương nở, làm kẹt khớp nối.

• Không quan tâm đến kiểu kết nối: Mua đầu đực kiểu Nhật lắp vào đầu cái kiểu Châu Âu là lỗi phổ biến nhất của người dùng không chuyên.

Checklist: Cách chọn khớp nối nhanh chuẩn xác nhất

Để đảm bảo hiệu quả tối đa, hãy kiểm tra các bước sau trước khi xuống tiền:

•  Xác định môi trường dẫn: Khí nén, nước, dầu hay hóa chất?

• Đo kích thước ống: Sử dụng thước kẹp để đo phi ngoài của đầu đực hoặc ren.

• Xác định áp suất hệ thống: Áp suất tối đa (Peak pressure) là bao nhiêu bar?

• Chọn vật liệu phù hợp: Đồng cho oxy, Inox cho thực phẩm, Thép cho khí nén thông thường.

• Kiểm tra tiêu chuẩn: Đảm bảo cả hai đầu nối cùng một chuẩn (ví dụ: cùng chuẩn Nitto 20PM/20SM).

Lưu ý khi sử dụng và bảo trì định kỳ

Dù bền bỉ đến đâu, khớp nối cũng cần được chăm sóc đúng cách:

1. Vệ sinh bề mặt: Trước khi kết nối, hãy đảm bảo đầu đực không bám cát, bụi để tránh làm rách gioăng cao su bên trong đầu cái.

2. Không dùng quá áp: Luôn vận hành dưới mức áp lực khuyến cáo 10-20%.

3. Kiểm tra gioăng định kỳ: Nếu thấy có hiện tượng xì hơi/nước nhẹ, hãy thay gioăng O-ring ngay thay vì thay cả bộ khớp nối để tiết kiệm chi phí.

4. Tránh va đập mạnh: Bi thép bên trong rất nhạy cảm, nếu bị móp méo lớp vỏ bên ngoài, cơ chế tự khóa sẽ bị kẹt.

FAQ – Câu hỏi thường gặp về khớp nối nhanh

1. Khớp nối nhanh có bị rò rỉ không?

Nếu bạn chọn đúng kích thước, tiêu chuẩn và gioăng cao su phù hợp với chất lưu, khớp nối gần như không rò rỉ. Tuy nhiên, sau một thời gian dài sử dụng, gioăng có thể bị mòn và cần được thay thế.

2. Có thể dùng khớp nối khí nén cho hệ thống nước không?

Có thể dùng được trong ngắn hạn, nhưng do cấu tạo vật liệu khác nhau, khớp nối khí nén (thép mạ) sẽ nhanh chóng bị gỉ sét khi gặp nước, gây kẹt bi khóa. Nên dùng loại chuyên dụng bằng đồng hoặc nhựa.

3. Khớp nối nhanh chịu được áp lực bao nhiêu bar?

Thông thường, các loại khớp nối khí nén chịu được 8 - 15 bar. Khớp nối thủy lực có thể chịu được từ 100 đến 700 bar tùy thiết kế.

4. Tại sao đầu nối của tôi không vừa dù nhìn rất giống nhau?

Khả năng cao là bạn đang dùng hai đầu nối thuộc hai tiêu chuẩn khác nhau (ví dụ: một cái chuẩn ISO, một cái chuẩn A-A-59454). Hãy kiểm tra mã sản phẩm từ nhà sản xuất.

Kết luận

Khớp nối không chỉ đơn thuần là một phụ kiện liên kết, mà còn là chìa khóa để nâng cao năng suất và tính chuyên nghiệp cho mọi hệ thống kỹ thuật. Bằng cách loại bỏ sự rườm rà của các phương pháp nối cũ, thiết bị này giúp doanh nghiệp tiết kiệm thời gian, giảm thiểu lãng phí và đảm bảo an toàn tối đa.

Hãy bắt đầu tối ưu hóa hệ thống của bạn ngay hôm nay bằng việc trang bị những bộ khớp nối nhanh chất lượng. Sự đầu tư nhỏ này chắc chắn sẽ mang lại lợi ích lớn trong dài hạn cho hoạt động sản xuất và kinh doanh của bạn.
