Slip On Flat Face Flange: Giải Pháp Kết Nối An Toàn Cho Hệ Thống Áp Lực Thấp

Trong kỹ thuật lắp đặt đường ống công nghiệp, rò rỉ tại vị trí mặt bích là một trong những vấn đề đau đầu nhất đối với các kỹ sư vận hành. Thực tế cho thấy, nguyên nhân không chỉ nằm ở tay nghề thợ hàn mà phần lớn xuất phát từ việc lựa chọn sai kiểu bề mặt tiếp xúc (Face type). Nhiều trường hợp lắp đặt mặt bích có gờ (Raised Face) lên các hệ thống ống nhựa hoặc vật liệu giòn đã dẫn đến tình trạng nứt vỡ ngay khi siết bu lông.

Sự thiếu sót trong việc phân biệt giữa Flat Face (Mặt phẳng) và Raised Face (Mặt gờ) chính là "tử huyệt" làm giảm tuổi thọ hệ thống. Để giải quyết triệt để vấn đề này, đặc biệt là trong các hệ thống sử dụng vật liệu phi kim loại hoặc áp lực trung bình, slip on flat face flange nổi lên như một lựa chọn tối ưu. Với thiết kế thông minh giúp phân bổ lực đều, loại mặt bích này đảm bảo độ kín khít mà không gây hư hại cho thiết bị kết nối.

Slip on flat face flange là gì? Định nghĩa chuyên ngành

Slip on flat face flange là loại mặt bích có thiết kế dạng trượt (Slip-on) với bề mặt tiếp xúc phẳng hoàn toàn (Flat Face - FF). Khác với các loại bích hàn cổ (Weld Neck), mặt bích Slip-on có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong lòng bích trước khi được thực hiện các mối hàn cố định ở cả mặt trong và mặt ngoài.

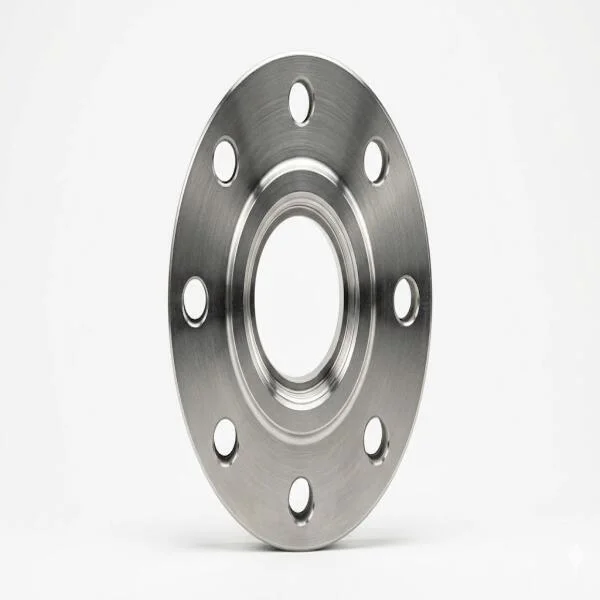

Đặc điểm nhận dạng lớn nhất của sản phẩm này chính là bề mặt bích mịn, phẳng từ tâm cho đến rìa ngoài, không có phần gờ nhô lên bao quanh lỗ ống như các dòng Raised Face (RF).

Nguyên lý hoạt động và cơ chế phân bổ lực của slip-on flange

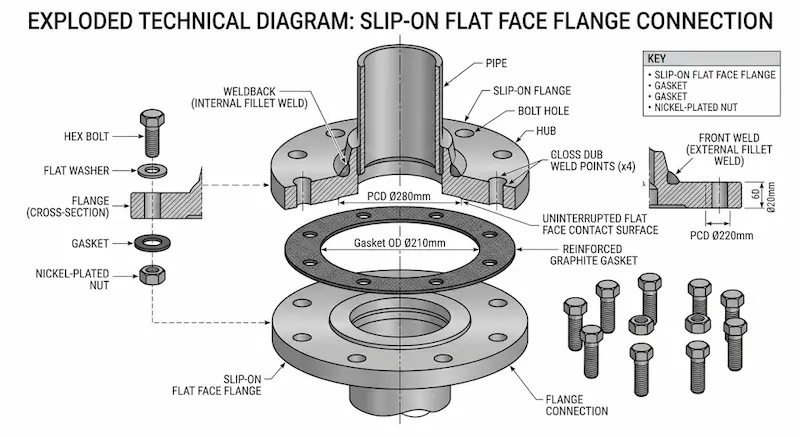

Về mặt cơ khí, slip on flat face hoạt động dựa trên sự kết hợp giữa liên kết hàn và liên kết bu lông. Sau khi ống được luồn vào bích, kỹ thuật viên sẽ thực hiện hai đường hàn fillet: một đường ở phía ngoài cổ bích và một đường ở mặt trong (cách mép bích một khoảng nhỏ). Cách tiếp cận này tạo ra sự vững chắc về cấu trúc nhưng vẫn giữ được sự linh hoạt trong quá trình căn chỉnh.

Tuy nhiên, giá trị cốt lõi của dòng mặt bích này nằm ở bề mặt Flat Face. Khi tiến hành siết bu lông cùng với một gioăng đầy mặt (Full-face gasket), lực ép sẽ được phân phối đều khắp toàn bộ diện tích bề mặt bích thay vì tập trung vào một vùng hẹp quanh tâm ống.

Cơ chế này cực kỳ quan trọng khi kết nối với các vật liệu mềm hoặc giòn như nhựa PVC, sợi thủy tinh (FRP) hay gang đúc. Nếu dùng mặt bích có gờ (RF) siết vào vật liệu giòn, phần gờ sẽ đóng vai trò như một điểm tựa gây ra mô-men uốn tại các lỗ bu lông, dễ dàng làm nứt hoặc gãy mặt bích của thiết bị. Slip on flat face triệt tiêu hoàn toàn rủi ro này bằng cách giữ cho lực siết luôn song song và đồng nhất.

Phân loại slip on flat face flange chuyên sâu

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe, slip on flat face được phân loại dựa trên ba tiêu chí chính:

1. Phân loại theo tiêu chuẩn kích thước

• ANSI/ASME B16.5: Tiêu chuẩn phổ biến nhất của Mỹ, thường dùng cho các hệ thống lọc hóa dầu và cấp thoát nước.

• JIS (B2220): Tiêu chuẩn Nhật Bản, thường thấy trong các nhà máy sản xuất linh kiện hoặc đóng tàu.

• DIN/EN 1092-1: Tiêu chuẩn Châu Âu với các thông số kích thước hệ mét chính xác.

2. Phân loại theo vật liệu chế tạo

• Thép Carbon (A105): Dùng cho các hệ thống nước sạch, dầu khí không ăn mòn.

• Inox (304, 316/316L): Kháng hóa chất, chống gỉ sét, dùng trong ngành thực phẩm, dược phẩm.

• Nhựa (PVC, CPVC, HDPE): Kết nối đồng bộ với hệ thống ống nhựa trong xử lý nước thải hoặc hóa chất nhẹ.

3. Phân loại theo cấp áp lực

Phổ biến nhất là Class 150 và Class 300. Do thiết kế mặt phẳng, dòng bích FF hiếm khi xuất hiện ở các cấp áp lực cực cao như Class 900 hay 1500 vì khi đó yêu cầu về áp lực tập trung để làm kín là rất lớn.

Thông số kỹ thuật quan trọng cần lưu ý khi đặt hàng

Khi lựa chọn slip on flat face, kỹ sư cần cung cấp chính xác các thông số sau để tránh sai sót trong lắp đặt:

• Nominal Pipe Size (NPS/DN): Kích thước định danh của ống (Ví dụ: 2", 4" hoặc DN50, DN100).

• Pressure Class: Cấp áp lực (Ví dụ: Class 150, PN10, PN16).

• Outside Diameter (OD): Đường kính ngoài tổng thể của mặt bích.

• Bolt Hole Pattern: Số lượng lỗ bu lông và đường kính vòng tròn tâm lỗ (PCD). Nếu sai thông số này, bạn không thể xỏ bu lông qua hai mặt bích.

• Thickness: Độ dày của tấm bích, ảnh hưởng trực tiếp đến khả năng chịu lực uốn.

• Bore Diameter: Đường kính lỗ trong của bích (phải lớn hơn đường kính ngoài của ống một khoảng tiêu chuẩn để trượt vào).



So sánh chi tiết: Flat Face (FF) vs Raised Face (RF)

Ứng dụng thực tế của slip on flat face flange

Nhờ tính an toàn cho vật liệu, slip on flat face được ứng dụng rộng rãi trong:

• Hệ thống xử lý nước và cấp thoát nước: Đặc biệt là các đường ống cỡ lớn sử dụng bích gang hoặc bích nhựa để kết nối van và máy bơm.

• Ngành hóa chất nhẹ: Kết nối các bồn chứa bằng sợi thủy tinh (FRP) hoặc nhựa HDPE nơi yêu cầu bề mặt phẳng để bảo vệ cấu trúc bồn.

• Công nghiệp đóng tàu: Các đường ống dẫn nước làm mát, nước sinh hoạt trên tàu thường ưu tiên loại bích này vì dễ lắp đặt và thay thế.

• Hệ thống HVAC: Kết nối các thiết bị làm lạnh, chiller vốn thường có mặt bích đúc bằng gang mặt phẳng.

Khi nào bạn thực sự nên chọn flat face flange?

Bạn nên ưu tiên sử dụng slip on flat face trong các tình huống cụ thể sau:

1. Kết nối với thiết bị gang hoặc nhựa: Đây là quy tắc vàng. Nếu van hoặc máy bơm của bạn có mặt bích bằng gang mặt phẳng, bạn bắt buộc phải dùng bích FF để kết nối.

2. Hệ thống áp lực thấp đến trung bình: Khi yêu cầu làm kín không quá khắc nghiệt và ưu tiên hàng đầu là bảo vệ toàn vẹn mối nối.

3. Sử dụng gioăng mềm: Khi hệ thống sử dụng các loại gioăng cao su, EPDM hoặc PTFE đầy mặt.

4. Yêu cầu về thẩm mỹ và vệ sinh: Bề mặt phẳng giúp việc vệ sinh các điểm nối trong ngành thực phẩm dễ dàng hơn, tránh tích tụ chất bẩn tại các kẽ hở.

Sai lầm thường gặp dẫn đến hỏng hóc hệ thống

• Cố tình lắp Raised Face vào Flat Face: Đây là sai lầm chết người. Khi siết bu lông, phần gờ của bích RF sẽ tì mạnh vào bích FF, tạo ra mô-men uốn khiến bích FF (thường là gang hoặc nhựa) bị nứt ngay lập tức.

• Dùng sai loại gioăng: Sử dụng gioăng Ring-type (chỉ vòng trong) cho bích Flat Face. Điều này làm mất đi ưu điểm phân bổ lực đều, gây vênh mặt bích khi siết lực lớn.

• Siết bu lông không theo thứ tự: Dẫn đến áp lực không đều, làm biến dạng bích hoặc gây rò rỉ cục bộ.

• Bỏ qua tiêu chuẩn độ nhám bề mặt: Bích Flat Face vẫn cần một độ nhám nhất định (serrated finish) để "cắn" vào gioăng, nếu quá trơn bóng sẽ dễ bị trượt gioăng dưới áp lực.

Checklist: Cách chọn slip on flat face flange chuẩn nhất

Để đảm bảo hiệu quả cho dự án, hãy tuân thủ các bước sau:

•  Kiểm tra vật liệu thiết bị kết nối: Nếu là nhựa, gang hoặc đồng, hãy chọn ngay kiểu mặt phẳng (FF).

•  Xác định tiêu chuẩn hệ thống: Hệ thống đang chạy theo tiêu chuẩn ANSI (Class 150) hay JIS (10K)? Hai tiêu chuẩn này có số lỗ và tâm lỗ khác nhau.

•  Chọn vật liệu mặt bích: Inox cho hóa chất, thép carbon cho nước công nghiệp.

•  Xác định cấp áp lực: Đảm bảo Class của bích cao hơn áp suất vận hành tối đa của bơm.

•  Lựa chọn gioăng Full-face phù hợp: Gioăng phải có cùng số lỗ bu lông và kích thước với mặt bích.

Hướng dẫn lắp đặt chuyên nghiệp

1. Vệ sinh bề mặt: Đảm bảo cả hai mặt bích và gioăng sạch bụi, dầu mỡ.

2. Căn chỉnh ống: Ống trượt vào bích phải đảm bảo đồng tâm, không bị cưỡng bức.

3. Hàn cố định: Thực hiện mối hàn fillet ngoài trước, sau đó là mối hàn trong. Lưu ý không để nhiệt độ làm biến dạng mặt phẳng của bích.

4. Đặt gioăng và siết bu lông: Đặt gioăng đầy mặt vào giữa. Siết bu lông theo sơ đồ hình sao (đối xứng) qua nhiều vòng: vòng 1 siết 30% lực, vòng 2 siết 60%, vòng cuối siết đủ 100% lực quy định.

5. Kiểm tra: Thử áp bằng nước hoặc khí để đảm bảo không có rò rỉ tại mối hàn và mặt tiếp xúc.

FAQ – Câu hỏi thường gặp về slip on flat face flange

1. Flat face flange có dùng cho hệ thống hơi nóng áp suất cao không?

Không khuyến khích. Với hơi nóng áp suất cao, kiểu bề mặt Raised Face (RF) hoặc Ring Type Joint (RTJ) sẽ an toàn hơn nhờ khả năng tập trung lực làm kín cực mạnh.

2. Tại sao phải dùng gioăng đầy mặt (Full-face) cho bích FF?

Vì mục đích của bích FF là phân bổ lực đều. Gioăng đầy mặt sẽ lấp đầy toàn bộ diện tích tiếp xúc, giúp ngăn chặn hiện tượng vênh mép bích khi siết bu lông ở vành ngoài.

3. Mặt bích nhựa có dòng Slip-on Flat Face không?

Có, đây là dòng phổ biến nhất của nhựa PVC và HDPE để kết nối với các dòng van gang hoặc bơm công nghiệp.

4. Có thể mài phẳng mặt bích Raised Face để thành Slip on flat face flange không?

Về lý thuyết là có thể thực hiện trên máy tiện, nhưng sẽ làm giảm độ dày tiêu chuẩn của bích, ảnh hưởng đến khả năng chịu áp. Tốt nhất nên mua đúng chủng loại ngay từ đầu.

Kết luận

Việc sử dụng slip on flat không chỉ đơn thuần là một lựa chọn kỹ thuật mà là một giải pháp bảo hiểm cho toàn bộ hệ thống đường ống. Bằng cách ưu tiên sự an toàn của vật liệu và phân bổ lực thông minh, loại mặt bích này loại bỏ rủi ro nứt vỡ thiết bị, từ đó giảm thiểu chi phí bảo trì và thời gian dừng máy ngoài ý muốn.

Nếu bạn đang vận hành một hệ thống ống nhựa, gang hoặc các thiết bị chịu áp trung bình, hãy đảm bảo rằng slip on flat face flange có tên trong danh mục vật tư của bạn. Sự đầu tư đúng đắn vào chi tiết nhỏ nhất sẽ mang lại sự bền vững lớn nhất cho dự án.
