SS Ball Valve Là Gì? Hướng Dẫn Chọn Mua Và Ứng Dụng Từ Chuyên Gia

SS Ball Valve Là Gì Và Khi Nào Nên Sử Dụng?

Một hệ thống nước, hóa chất, khí hoặc dầu cần một loại van đóng/mở nhanh, kín và chịu được môi trường ăn mòn. Van bi thông thường có thể không đáp ứng được yêu cầu về vật liệu hoặc độ bền. Đây là lúc ss ball valve trở thành lựa chọn đáng cân nhắc.

SS ball valve là van bi bằng thép không gỉ, sử dụng một viên bi có lỗ xuyên tâm để điều khiển dòng chảy. Khi bi xoay 90°, lỗ bi thẳng hàng với đường ống để mở dòng hoặc xoay vuông góc để đóng dòng.

Cụ thể hơn, ss ball valve viết tắt của stainless steel ball valve. Đây là dòng van bi sử dụng thân và các bộ phận cấu thành bằng thép không gỉ tùy theo thiết kế kỹ thuật. Ưu điểm nổi bật của chúng là khả năng chống ăn mòn vượt trội, vận hành đóng/mở nhanh chóng cùng kết cấu cơ khí tương đối đơn giản.

Tuy nhiên, không phải mọi ss ball valve đều giống nhau. Sự khác biệt về mác thép như SS304 hay SS316, kiểu kết cấu 1 mảnh, 2 mảnh, 3 mảnh, dạng dòng chảy full port cho đến kiểu kết nối ren hay mặt bích sẽ ảnh hưởng trực tiếp đến khả năng ứng dụng thực tế trong hệ thống của bạn.

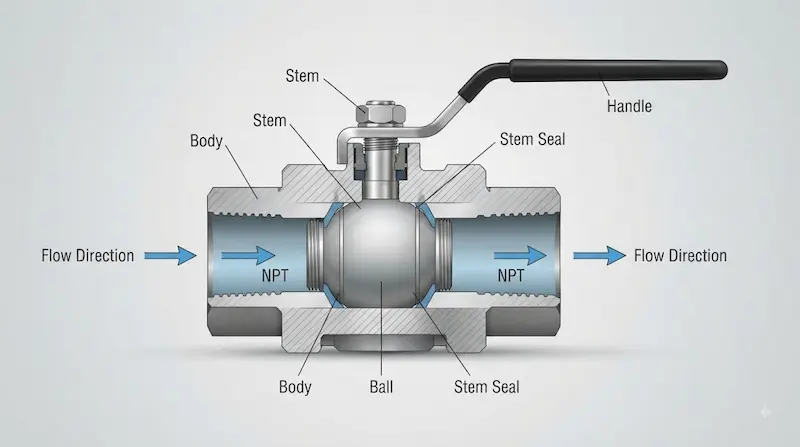

SS Ball Valve Hoạt Động Như Thế Nào?

Để hiểu vì sao ss ball valve được ưa chuộng trong công nghiệp, chúng ta cần nắm rõ cấu trúc cơ bản và nguyên lý vận hành của thiết bị này. Một van bi tiêu chuẩn bao gồm các thành phần cốt lõi:

• Valve body: Thân van chịu áp lực chính.

• Ball: Viên bi rỗng ở trung tâm.

• Stem: Trục truyền chuyển động từ bộ điều khiển.

• Seat: Đệm làm kín chống rò rỉ.

• Handle/actuator: Cơ cấu tay gạt hoặc bộ truyền động tự động.

Nguyên lý làm việc của ss ball diễn ra rất trực quan. Khi người vận hành tác động lực lên tay gạt hoặc bộ điều khiển tự động (actuator), lực này sẽ truyền qua stem làm xoay viên bi một góc khoảng 90 độ. Ở vị trí mở, lỗ xuyên tâm (bore) của viên bi nằm song song với hướng dòng chảy, cho phép lưu chất đi qua gần như không bị cản trở. Ngược lại, khi xoay vuông góc, viên bi chặn đứng hoàn toàn dòng chảy nhờ sự áp sát khít vào lớp đệm seat.

Lưu ý quan trọng từ chuyên gia: Ss ball chủ yếu được thiết kế cho mục đích đóng/mở hoàn toàn (isolation/on-off). Bạn không nên mặc định xem nó là van điều tiết lưu lượng (throttling) lý tưởng, bởi việc mở hé van liên tục sẽ làm mài mòn gioăng đệm và bề mặt bi do tốc độ dòng chảy cao.

Cấu Tạo SS Ball Valve Gồm Những Bộ Phận Nào?

Khả năng chịu áp lực và độ bền kín của ss ball phụ thuộc hoàn toàn vào sự đồng bộ giữa các chi tiết cấu thành. Dưới đây là bảng tổng hợp chức năng các bộ phận chính:

Bên cạnh đó, việc lựa chọn vật liệu cho từng chi tiết đóng vai trò quyết định tuổi đời của van. Ví dụ, chất liệu làm đệm (seat material) như PTFE rất quan trọng vì nó quyết định nhiệt độ làm việc tối đa. Gioăng làm kín quanh trục (stem seal) ảnh hưởng trực tiếp đến hiện tượng rò rỉ áp suất. Ngoài ra, thiết kế chống thổi bay trục (blow-out-proof stem) mang ý nghĩa an toàn cực kỳ lớn trong môi trường công nghiệp áp suất cao, ngăn chặn trục van bị đẩy văng ra ngoài khi áp lực trong đường ống tăng đột ngột.

Phân Loại SS Ball Phổ Biến

Thị trường cung cấp rất nhiều biến thể ss ball để đáp ứng các tiêu chuẩn kỹ thuật đa dạng. Dưới đây là các tiêu chí phân loại chính:

Theo số lượng mảnh thân (Body Style)

• 1-piece: Kết cấu liền khối cực kỳ gọn gàng và tối ưu chi phí, phù hợp cho các ứng dụng phổ thông. Tuy nhiên, khả năng tháo rời để bảo trì, sửa chữa rất hạn chế.

• 2-piece: Dòng ss ball phổ biến nhất, tạo sự cân bằng hoàn hảo giữa chi phí đầu tư và khả năng bảo trì, có cả tùy chọn dòng chảy thu hẹp hoặc đầy đủ.

• 3-piece: Cho phép tháo rời phần thân giữa dễ dàng mà không cần phá vỡ đường ống, cực kỳ phù hợp cho hệ thống yêu cầu vệ sinh hoặc bảo trì, thay thế gioăng đệm định kỳ.

Theo đường dòng (Bore Type)

• Full port / full bore: Đường kính lỗ bi tương đương đường kính ống, giảm thiểu tối đa tổn thất áp suất.

• Reduced port / standard port: Lỗ bi nhỏ hơn đường kính ống, giúp van gọn nhẹ hơn nhưng sẽ tạo ra độ sụt áp nhỏ khi dòng chảy đi qua.

Theo số hướng dòng chảy

• 2-way: Dạng cơ bản với hai cửa vào/ra để đóng mở thông thường.

• 3-way: Cho phép chuyển hướng dòng chảy hoặc trộn lưu chất giữa các nhánh đường ống khác nhau nhờ thiết kế bi chữ L hoặc chữ T.

Các dòng ss ball thương mại hiện nay hỗ trợ đa dạng kiểu kết nối như ren trong (NPT/BSP), mặt bích (flanged), hàn socket (socket weld), hàn đối đầu (butt weld) hay kiểu kẹp vi sinh (tri-clamp). Phương thức vận hành cũng linh hoạt từ tay gạt thủ công đến điều khiển tự động bằng khí nén hoặc điện.

SS304 Hay SS316: Nên Chọn Loại Nào?

Đây là một trong những quyết định thương mại quan trọng nhất khi bạn mua ss ball . Việc lựa chọn mác thép không gỉ đòi hỏi sự cân nhắc kỹ lưỡng dựa trên tính chất kỹ thuật thực tế thay vì chỉ nhìn vào giá tiền.

Tuyệt đối không nên mặc định rằng mác thép 316 luôn tốt hơn 304 trong mọi tình huống. Việc lựa chọn ss ball phải dựa trên bản chất môi chất, nồng độ hóa chất cụ thể, nhiệt độ vận hành, áp suất hệ thống và các tiêu chuẩn vệ sinh của nhà máy. Việc chọn dư tiêu chuẩn vật liệu sẽ gây lãng phí ngân sách, trong khi chọn thiếu sẽ dẫn đến sự cố rò rỉ ăn mòn nghiêm trọng chỉ sau một thời gian ngắn vận hành.

Các Thông Số SS Ball Quan Trọng Khi Chọn

Để chọn đúng mã sản phẩm ss ball phù hợp với bản vẽ kỹ thuật, bạn cần nắm vững các thông số cốt lõi sau:

Nominal Size (Kích thước danh định): Thường được thể hiện theo hệ mét (DN15, DN20, DN25...) hoặc hệ inch (1/2", 3/4", 1", 2"...), đảm bảo ăn khớp tuyệt đối với đường kính ống.

Pressure Rating (Áp lực làm việc): Các mức phổ biến bao gồm PN16, PN25, PN40, Class 150, Class 300 hoặc tính theo đơn vị PSI. Một số dòng ss ball chịu áp cao thương mại có định mức từ 1,000 PSI cho đến 2,000 PSI tùy theo cấu trúc dày mỏng của thân van. Lưu ý không bao giờ bỏ qua yếu tố nhiệt độ khi đánh giá khả năng chịu áp của van.

Temperature Rating (Nhiệt độ vận hành): Phụ thuộc vào giới hạn chịu nhiệt của vật liệu làm thân, đặc biệt là loại gioăng đệm (seat/seal) và môi chất bên trong.

End Connection (Kiểu kết nối): Lựa chọn đúng loại ren (BSP/NPT), mặt bích tiêu chuẩn (DIN/ANSI/JIS), mối hàn hay kết nối nhanh vi sinh.

Port Configuration: Quyết định sử dụng full port hay reduced port dựa trên yêu cầu về lưu lượng dòng chảy.

Seat/Seal Material: Các vật liệu phổ biến như PTFE tiêu chuẩn, PTFE gia cường (RPTFE) chịu mài mòn tốt hơn, PEEK chịu nhiệt cao hoặc van ghế kim loại (metal seat) dành cho môi trường khắc nghiệt, nhiệt độ rất cao.

Full Port Và Reduced Port Khác Nhau Thế Nào?

Khi tìm hiểu về cấu trúc bên trong của ss ball , bạn sẽ thấy sự khác biệt rõ rệt giữa hai thiết kế cửa dòng chảy:

• Full port (Cửa đầy): Đường kính lỗ xuyên tâm bên trong viên bi gần như tương đương hoàn toàn với đường kính trong của đường ống. Thiết kế này giúp triệt tiêu hiện tượng thắt cổ chai, giảm thiểu tối đa tổn thất áp suất và rất thuận lợi cho các hệ thống cần làm sạch đường ống bằng quả cầu làm sạch (pigging).

• Reduced port (Cửa thu hẹp): Lỗ bi có kích thước nhỏ hơn một bậc so với kích thước ống danh định. Ưu điểm lớn nhất là giúp tối ưu không gian lắp đặt và giảm giá thành thiết bị nhờ kích thước thân van nhỏ gọn hơn.

Lời khuyên chuyên gia dành cho bạn là không nên mặc định rằng full port luôn là lựa chọn tốt nhất. Hãy cân nhắc dựa trên bài toán lưu lượng thực tế, tổn thất áp suất cho phép, kích thước đường ống sẵn có và mục đích sử dụng của toàn bộ dây chuyền.

SS Ball So Với Brass Ball : Loại Nốt Tốt Hơn?

Việc so sánh ss ball và van bi đồng thau (brass ball ) giúp bạn đưa ra quyết định tài chính hợp lý cho từng hạng mục công trình:

Bạn không nên định vị ss ball là loại “luôn tốt hơn” đồng thau trong mọi trường hợp. Thông điệp cốt lõi ở đây là: ss ball đáng lựa chọn khi yêu cầu về vật liệu, độ bền cơ học và khả năng kháng hóa chất quan trọng hơn việc tối ưu hóa chi phí đầu tư ban đầu. Đối với các hệ thống nước thông thường không yêu cầu khắt khe, van đồng thau vẫn là giải pháp kinh tế.

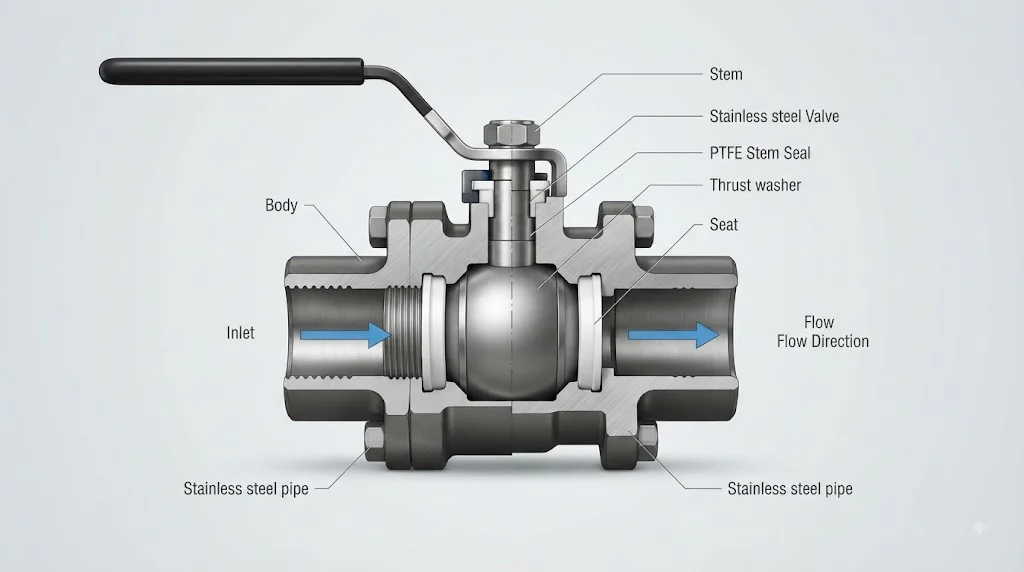

SS Ball Valve Được Sử Dụng Ở Đâu?

Nhờ đặc tính vật liệu ưu việt, ss ball hiện diện rộng rãi trong hầu hết các lĩnh vực công nghiệp hiện đại:

• Hệ thống cấp thoát nước và xử lý nước thải công nghiệp.

• Ngành khai thác và tinh chế dầu khí (Oil & gas).

• Nhà máy chế biến hóa chất, hóa dầu.

• Công nghiệp thực phẩm và đồ uống (Food & beverage) đòi hỏi tiêu chuẩn vi sinh khắt khe.

• Công nghiệp dược phẩm (Pharmaceutical) yêu cầu độ sạch tuyệt đối.

• Hệ thống điều hòa không khí trung tâm HVAC.

• Đường ống khí nén áp lực cao và khí công nghiệp.

• Các môi trường ngoài trời hoặc có độ ẩm, muối biển cao dễ gây ăn mòn kim loại.

5 lỗi phổ biến khi chọn mua và sử dụng SS Ball

Chỉ nhìn vào kích thước danh định mà bỏ qua thông số áp suất làm việc thực tế.

Lựa chọn mác thép 304 hay 316 chỉ dựa vào giá cả mà không kiểm tra tương thích hóa chất với môi chất.

Không kiểm tra kỹ kiểu ren kết nối (BSP và NPT dễ gây rò rỉ nếu lắp lẫn lộn).

Bỏ qua giới hạn nhiệt độ chịu đựng của lớp gioăng đệm seat/seal bên trong van.

Sử dụng van bi đóng mở thông thường để điều tiết lưu lượng liên tục (throttling) sai thiết kế kỹ thuật.

Cách Chọn SS Ball Đúng Cho Hệ Thống

Việc lựa chọn thiết bị đòi hỏi một quy trình logic nhằm đảm bảo hiệu suất vận hành ổn định và tối ưu chi phí đầu tư lâu dài.

Checklist 8 bước chọn van bi inox chuẩn xác

• $\checkmark$ Xác định chính xác bản chất môi chất (nước, axit, kiềm, dầu, khí...).

• $\checkmark$ Xác định kích thước đường ống (pipe size / DN).

• $\checkmark$ Xác định áp suất làm việc tối đa của hệ thống (working pressure).

• $\checkmark$ Xác định khoảng nhiệt độ vận hành (operating temperature).

• $\checkmark$ Lựa chọn mác thép phù hợp giữa SS304 và SS316.

• $\checkmark$ Quyết định kiểu dòng chảy full port hay reduced port.

• $\checkmark$ Kiểm tra kiểu kết nối đầu vào/ra (ren, bích, hàn, kẹp).

• $\checkmark$ Kiểm tra các tiêu chuẩn kiểm định, chứng chỉ CO/CQ nếu dự án yêu cầu khắt khe.

Khung quyết định ứng dụng thực tế

• Hệ thống nước / utility: Ưu tiên tối ưu chi phí, kết hợp đánh giá yêu cầu chống ăn mòn môi trường xung quanh.

• Hóa chất / môi trường ăn mòn: Kiểm tra kỹ mác thép inox, tính tương thích của vật liệu gioăng đệm với hóa chất đặc thù.

• Thực phẩm / dược phẩm: Bắt buộc quan tâm đến thiết kế bề mặt vi sinh, khả năng truy xuất nguồn gốc vật liệu và yêu cầu làm sạch CIP/SIP.

• Áp suất cao: Bắt buộc tra cứu bảng thông số áp suất - nhiệt độ (P-T rating) của nhà sản xuất, kết hợp tiêu chuẩn kiểm tra chịu áp.

• Tự động hóa (Automation): Kiểm tra kỹ mặt bích kết nối bộ truyền động (mounting pad), mô-men xoắn vận hành (operating torque) và cấu hình van.

Những Lưu Ý Khi Lắp Đặt Và Sử Dụng SS Ball

Để thiết bị đạt tuổi thọ tối đa và hạn chế tối đa sự cố rò rỉ, quá trình lắp đặt và vận hành ss ball cần tuân thủ các nguyên tắc kỹ thuật sau:

• Kiểm tra đúng chiều dòng chảy của hệ thống nếu model van có yêu cầu hướng lắp đặt cụ thể.

• Không dùng lực quá lớn để ép tay gạt vượt quá giới hạn hành trình 90 độ của van.

• Đảm bảo lựa chọn đúng loại vật liệu seal/seat phù hợp với hóa chất đi qua.

• Thực hiện test thử áp lực và kiểm tra rò rỉ ngay sau khi hoàn tất lắp đặt.

• Tuyệt đối không vận hành vượt quá giới hạn áp suất và nhiệt độ định mức của nhà sản xuất.

• Làm sạch hoàn toàn đường ống khỏi mạt hàn, cát sỏi và cặn bẩn trước khi tiến hành vận hành van lần đầu.

• Đối với van tự động gắn actuator: Cần kiểm tra kỹ mô-men xoắn và vị trí an toàn khi mất nguồn (fail position).

• Lên lịch định kỳ kiểm tra trục van, gioăng đệm và bề mặt làm kín.

Lưu ý chuyên gia: [Xem thêm tài liệu kỹ thuật van công nghiệp tại đây]. Datasheet chính hãng của đúng model sản phẩm luôn có giá trị tham khảo chính xác cao hơn các thông số chung chung trên internet. Điều này giúp bạn tránh đưa ra các con số áp suất hoặc nhiệt độ vận hành mang tính tuyệt đối sai lầm.

FAQ Về SS Ball

SS ball valve là gì?

SS ball là van bi làm bằng thép không gỉ (stainless steel), sử dụng một viên bi có lỗ xuyên tâm xoay 90 độ để đóng hoặc mở dòng chảy chất lỏng, khí hoặc hơi trong hệ thống đường ống.

SS304 và SS316 khác nhau thế nào khi chọn van bi?

SS316 chứa thêm thành phần Molybdenum giúp chống ăn mòn hóa chất và chloride tốt hơn SS304. Tuy nhiên, việc lựa chọn phụ thuộc hoàn toàn vào nồng độ hóa chất thực tế, nhiệt độ và điều kiện vận hành của hệ thống thay vì mặc định loại nào cũng tốt hơn.

SS ball có chịu được áp suất cao không?

Có. Nhiều dòng ss ball công nghiệp chịu được áp lực cao lên tới hàng nghìn PSI. Tuy nhiên, khả năng chịu áp phụ thuộc chặt chẽ vào thiết kế kết cấu, kích thước van, vật liệu chế tạo gioăng đệm và nhiệt độ thực tế của môi chất.

Nên chọn van bi inox 1 mảnh, 2 mảnh hay 3 mảnh?

Loại 1 mảnh gọn nhẹ, kinh tế cho hệ thống đơn giản; loại 2 mảnh phổ biến cho đa dạng ứng dụng công nghiệp; trong khi loại 3 mảnh thuận lợi tối đa cho việc tháo rời bảo trì, thay thế gioăng đệm định kỳ mà không cần cắt ống.

Full port có luôn tốt hơn reduced port không?

Không phải lúc nào cũng vậy. Full port phù hợp khi hệ thống cần giảm thiểu tối đa tổn thất áp suất và lưu lượng lớn. Trong khi đó, reduced port giúp tiết kiệm không gian và chi phí cho các ứng dụng không đòi hỏi khắt khe về kích thước lỗ dòng chảy.

Kết Luận: Cách Chọn SS Ball Valve Phù Hợp

Việc đầu tư và lắp đặt ss ball hiệu quả đòi hỏi sự cân nhắc đồng bộ dựa trên 4 yếu tố cốt lõi: vật liệu, kích thước, áp suất/nhiệt độ và kiểu kết nối. Nếu bạn đang tìm kiếm giải pháp ss ball chất lượng cao cho hệ thống nước, khí, hóa chất hoặc dây chuyền sản xuất công nghiệp, hãy chuẩn bị sẵn các thông số về kích thước, môi chất sử dụng, áp suất, nhiệt độ và kiểu kết nối để đội ngũ kỹ thuật của chúng tôi tư vấn chính xác cấu hình tối ưu nhất.
